12V Steckdose einbauen, Zusatzscheinwerfer?, 06.02.2013 21:26

Hallo,

ich hätte noch eine Frage ich muss eine 12V Steckdose einbauen und wollte fragen wo man am Besten Plus abgreift? Im Sicherungskasten ist Platz 2 frei jedoch seh ich kein Plusverteilung so wie man es bei anderen Autos kennt bei Klemme 30,15 oder X. Kabeldieb an einer anderen Leitung möchte ich eigentlich nicht.

Wenn ich noch Zusatzscheinwerfer anbauen will würde ich evtl direkt an der batterie abgreifen und dann mit Relais ansteuern. Oder gibs da im Innenraum schon eine freie Stelle für so ewtas?

RE: 12V Steckdose einbauen, Zusatzscheinwerfer?, 07.02.2013 11:19

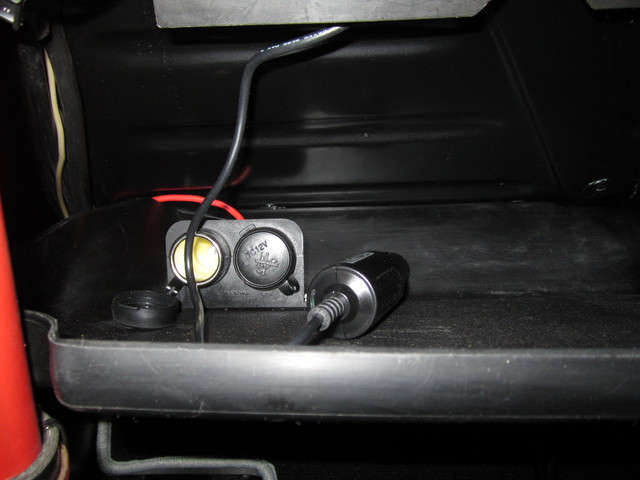

Habe vor kurzem auch eine Steckdose eingebaut, siehe Foto unten, habe sie auf die 2. freie Sicherung drauf geschlossen, da ist schon ein Zündungs Plus vorhanden.Da auf der Steckdose ein 2,5 starkes Kabel drann war mit einer Sicherung, habe ich dieses gleich verwendet und auch die Masse so stark ausgeführt.

Zusatzscheinwerfer gibt es original kein Stelle zum Anschließen, direkt von der Batterie ist gut aber wichtig das du eine Sicherung einbaust und ein Relais, das Kabel sollte aber schon 1,5 Stärke haben die Schaltspannung kannst du ja vom Sicherungskasten nehmen, Standlicht oder Abblendlicht, kommt auf das Gesetz in BRD an, bei mir in Österreich muß es über das Standlicht geschalten sein. In den 70 und 80 Jahren durften die Nebelscheinwerfer nur mit dem Abblendlicht leuchten.

Bei meinem R4 gibt es schon eine original Verkabelung für die Nebelschlußleuchte, brauchte eigentlich nur einen Schalter reinstecken und hinten anschließen, das Kabel dafür war schon original hinten vorhanden, brennt aber nur beim Abblendlicht, schaltung ist zwar merkwürdig aber die war früher so.

Grüße Amigo

RE: 12V Steckdose einbauen, Zusatzscheinwerfer?, 07.02.2013 12:12

hallo, es besteht dann aber immer noch die Frage wo ich mein Plus herbekomme, da auf stelle 2 einfach alles fehlt außer der Sicherung. ich hab dort kein pluskabel beide kontakte sind leer. normal hat man zb ein verteilung für klemme 15 oder 30 etc und da kann man dann direkt plus abgreifen aber sowas scheint es im r4 nicht zu geben.

RE: 12V Steckdose einbauen, Zusatzscheinwerfer?, 07.02.2013 12:49

 Naja, dann muß eben noch ein Kabel von der Batterie gelegt werden. Beim alten Batterieeinbau (Beifahrerseite oben) ists ja nicht so weit zu den Sicherungen. Nicht vergessen: einen "fliegenden" Sicherungshalter direkt an der Batterie anbauen, oder das Kabel kurzschlußsicher (d.h. in Isolierschlauch) verlegen.

Auch bei wesentlich neueren Kfz-Konstruktionen gibt es meist keinen festen Platz, um zusätzliches Dauerplus für Zubehör anzuklemmen. Außerdem sind die Leitungen meist für die vorhandenen Verbraucher gerade ausreichend und in den seltensten Fällen überdimensioniert, eher im Gegenteil. Wenn da noch 2 x ca. 50W Nebelleuchten angeklemmt werden, macht das fast 10 Ampere zusätzlich. (Deswegen kann man sicha am Sicherungskasten auch keinen Dauerplus-Anschluß suchen und davon noch abzweigen!) Auch bei meinem Passat Bj. 82 hab ich noch ein Zusatzkabel von der Batterie zum Armaturenbrett gelegt, außerdem noch ein Massekabel und - da beim A.brett-Tausch eh fällig - gleich noch ne Masseschiene mit Zusatzanschlüssen installiert.

RE: 12V Steckdose einbauen, Zusatzscheinwerfer?, 07.02.2013 14:20

Die Sicherungen 1-2-3 sind durch kontaktiert und ist ein Bock, schau mal nach die ersten 3 Sicherungen sind untereinander verbunden und haben alle einen Zündungsplus auch wenn auf der 2 kein Kabel drauf ist hat er den Strom schon. Zumindest war es bei meinem so und ist Baujahr 84. Schau mal mit einer Prüflampe oder Messgerät.

RE: 12V Steckdose einbauen, Zusatzscheinwerfer?, 07.02.2013 14:38

... aber bitte vorher prüfen, ob das Dauerplus-Kabel zum Sicherungskasten die zusätzlichen 8-10 Ampere der Nebelscheinwerfer verträgt!!!!

RE: 12V Steckdose einbauen, Zusatzscheinwerfer?, 07.02.2013 15:52

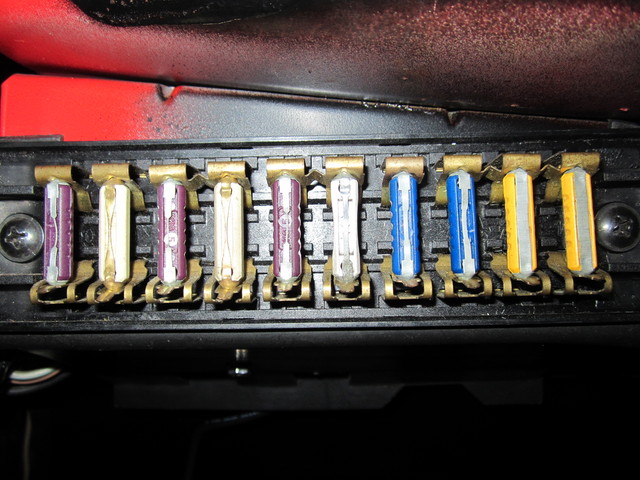

Hab nochmal nach gesehen und ist so wie ich sagte bei mir sind die ersten 3 Sicherungen mit dem Zündungs Plus verbunden, wie man unten auf dem Foto schön sieht von recht nach links gesehen und ist auch schon eine 18 A Sicherung drinn, da geht ein 4 oder 6 Quadrat kabel hin, man braucht sich nur auf der anderen Seite der Sicherung drauf klemmen. Gibt aber sicher auch noch andere Sicherungsträger, z.B bei meinem 2. R4 Baujahr 87 ,der hat diese verbindungen nicht da sind alle Sicherungen einzeln geklemmt, warum auch immer.

Vorausgesetzt du hast diese Verbindungen nicht und sie ist total unbelegt dann mußt du wie oben schon von einigen beschrieben ein neues Plus Kabel legen, Dauerplus von der Batterie oder Zündungs Plus das mußt du jetzt selber entscheiden. Ich habe für die Steckdosen einen ZündungsPlus genommen.

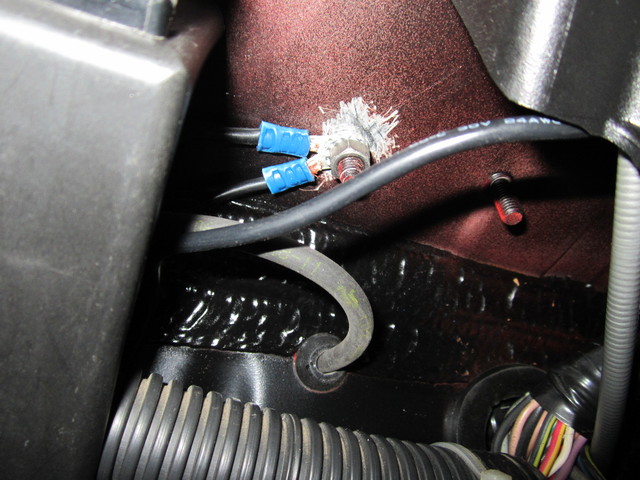

Wie auch unten am Foto ersichtlich ist habe ich ein Starkes Massekabel 2,5 genommen , schön blank gemacht an dem Blech und dann ein wenig Polfett drauf das es nicht rostet.

Grüße Amigo

RE: 12V Steckdose einbauen, Zusatzscheinwerfer?, 07.02.2013 16:26

Wenn dann kommt da nur die 12 V Buchse dran, und darüber wird ja meist nicht mehr wie 1-3 A fließen. Die Zusatzscheinwerfer werde ich über ein Relais steuern.

Ok Danke für die Tipps werd mich dann mal am Wochenende dransetzen.
