LCD -Display mit Öldruckanzeige, Batterieanzeige, Öltemperatur, 16.07.2013 16:12

Hallo

Da man in den R4 nicht so wirklich diese 52mm Zusatzarmaturen  gut einbauen kann habe ich mir ein LCD Display gebaut.

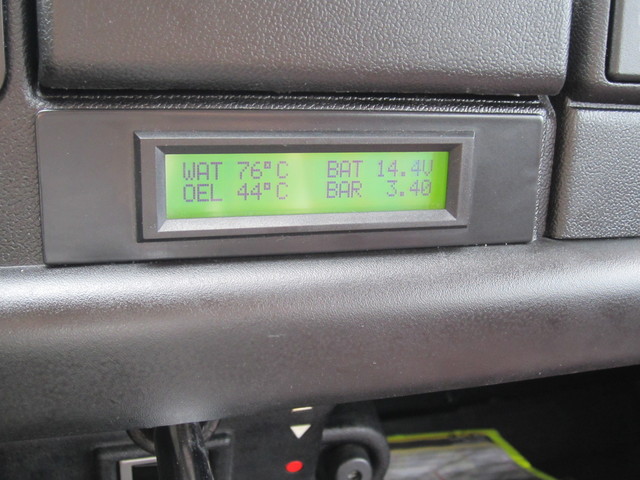

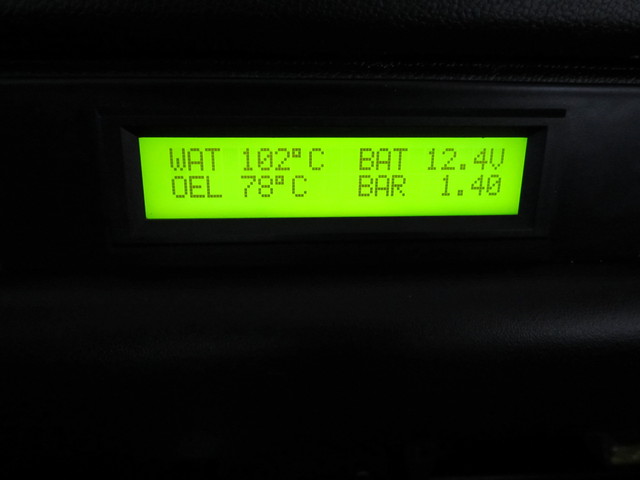

Ja nun habe ich mein Projekt nach 3 Monaten nachdenken und viel viel Arbeit  endlich abgeschlossen und diese LCD-Anzeige für Wassertemperatur, Öltemperatur, Batterieanzeige und Öldruck eingebaut nach 14 tägiger Testphase.

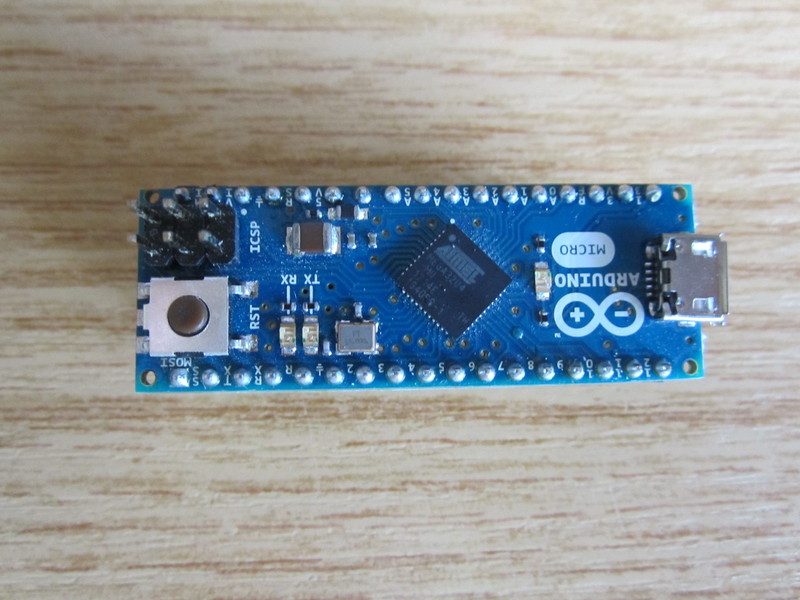

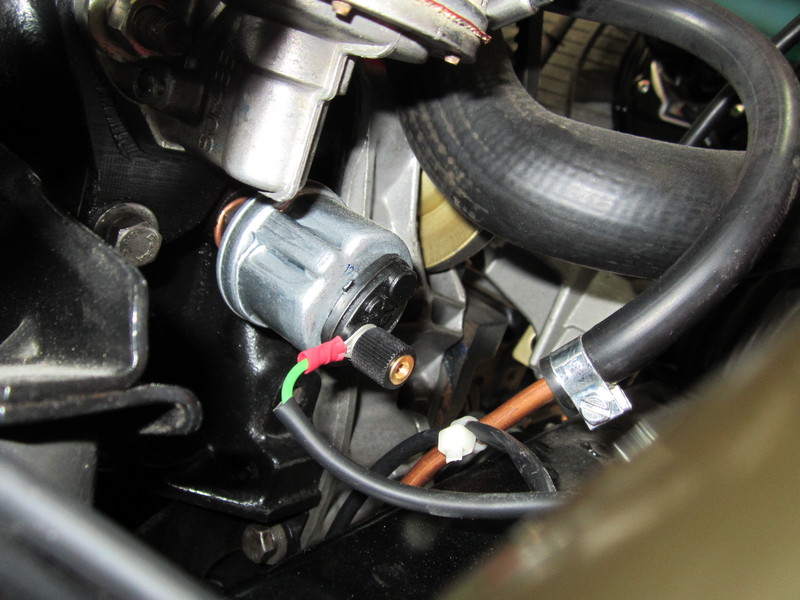

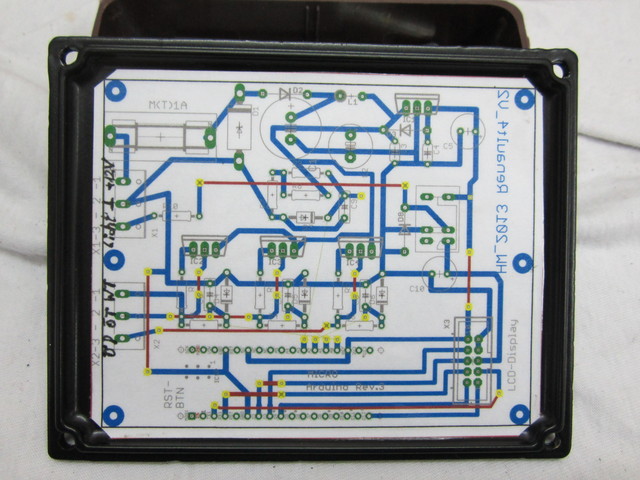

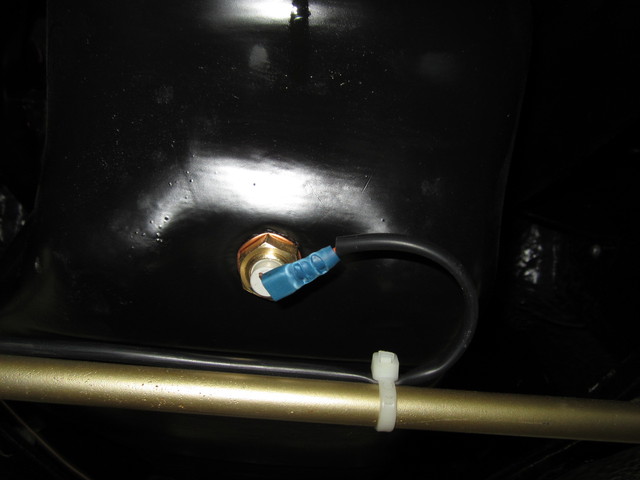

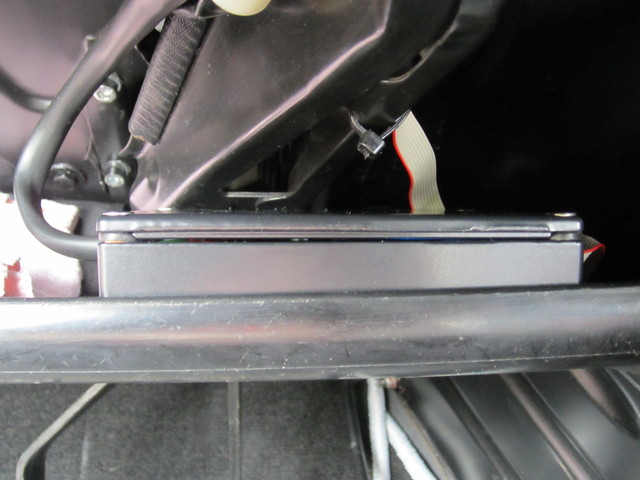

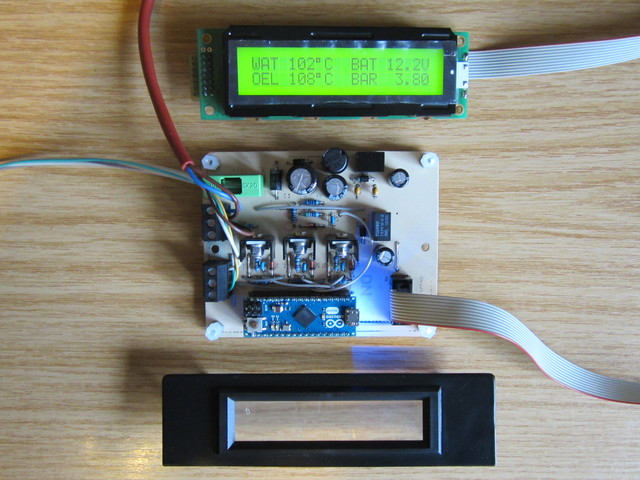

Dieses Display ist von meinem guten Freund Herbert und mir selbst entwickelt worden und ausgedacht auch die Printplatte wurde selber entworfen und gefräst und gelötet. Das Projekt besteht aus 2 Teilen, einmal das Display und das zeite aus der Print die in einem Alu-Gehäuse verbaut ist. Die dazu verwendeten Geber und Sensoren sind von VDO.  Die anderen Elektronikteile sind von RS gekauft. Der Kostenpunkt für diese Teile und den Sensoren sind in etwa so um die 300 Euro .Es gibt ein kleines Video auf YouTube dazu und wer Interesse hat kann ja mal rein schaun. Unten stehender Link.

//www.youtube.com/watch?v=AmfepkA9Cdg

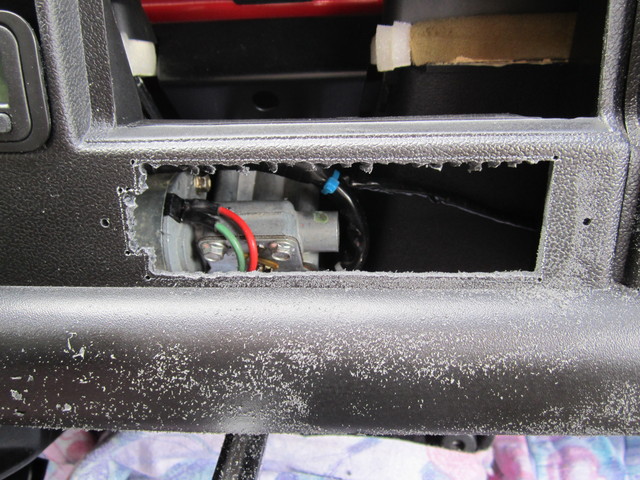

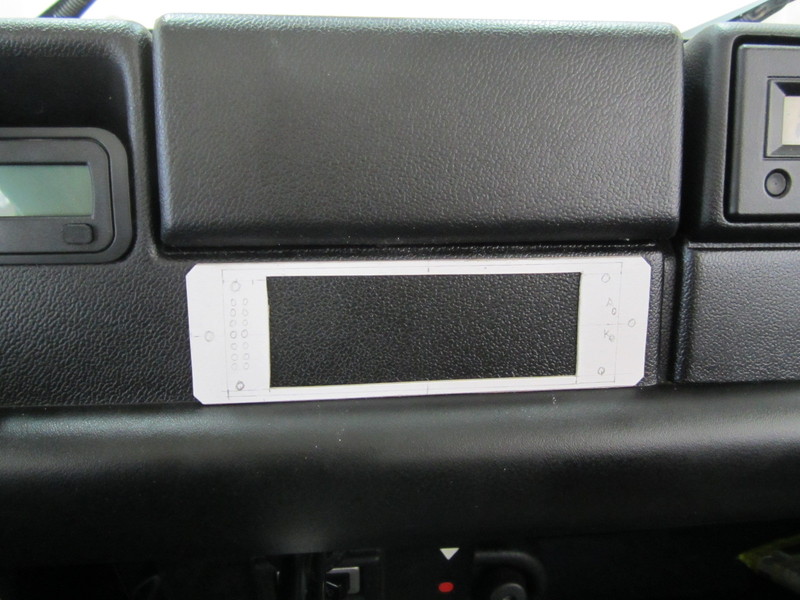

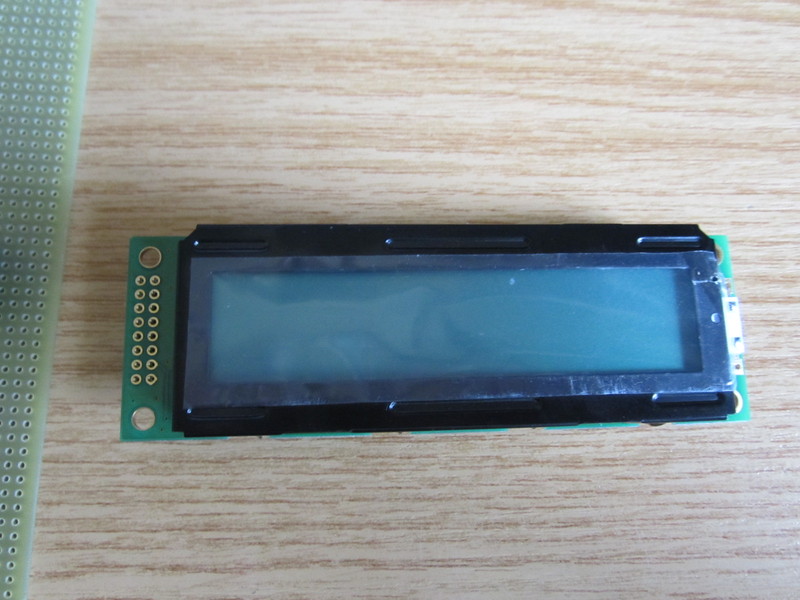

Und jetzt gibt es noch ein paar Fotos

Grüße Amigo

RE: LCD -Display mit Öldruckanzeige, Batterieanzeige, Öltemperatur, 16.07.2013 22:49

Mach das mal als head up, man will ja im Sportmodus auch was lesen können ;-)

RE: LCD -Display mit Öldruckanzeige, Batterieanzeige, Öltemperatur, 16.07.2013 23:31

Da haben wir doch gerade herausgefunden oder gewusst dass der Geber in der Wapu M18 x 1,5 haben muss, und dann kommst Du mit sowas :

Ansonsten schöne Arbeit, aber nicht meine Welt. Ich kümmer mich noch um die Temperaturanzeige im Tacho und das reicht mir.

Wenn man zuviele Anzeigen im Blick behalten muss lenkt das nur vom Fahrspass ab, eine rote Kontrolle für Bordspannung oder Temperatur macht das Fahren deutlich entspannter

RE: LCD -Display mit Öldruckanzeige, Batterieanzeige, Öltemperatur, 17.07.2013 11:46

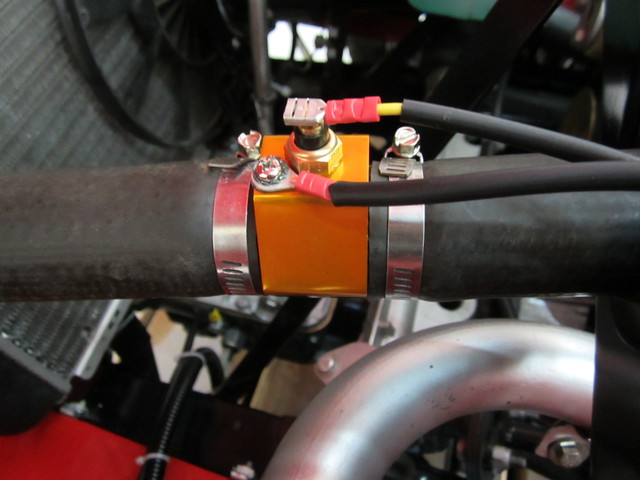

Tja  R4F6 alpine Danke für deine Meinung. Als ich das mit der WP machte, lief dieses Projekt schon lange und wollte es dann nicht mehr abbrechen, da ich die Teile schon alle hatte und der Geber im Kühlschlauch schon eingebaut war.

Hallo Elch101 erkläre mir bitte was du damit meinst mit dem head up und sportmodus. versteh ich leider nicht??

Grüße Amigo

RE: LCD -Display mit Öldruckanzeige, Batterieanzeige, Öltemperatur, 17.07.2013 12:22

Coole Sache!

Sowas finde ich perfekt.

Ist ja fast schon schade, daß ich mir den Tacho und Drehzahlmesser Velona von Daytona gekauft habe, der die Anzeigen integriert hat.

Das schlimmst ist aber daß ich im Moment keine Zeit und Lust zum basteln habe...

RE: LCD -Display mit Öldruckanzeige, Batterieanzeige, Öltemperatur, 17.07.2013 22:26

Wenn Du mit 140 Sachen die Spitzkehren voll anbremsen mußt, dich auf‘s Zwischengas konzentrieren, und kurz vorm Scheitelpunkt mit reichlich Gas den Drift einleitest um wieder zügig aus der Kehre rauuszukommen - wie R4 Fahre ja üblicherweise meistens tun - dann kannst Du das Mäusekino nicht ablesen. Deshalb brauchst Du ein head-up display
