Stecker und Buchsen Bestellnummern?, 17.08.2013 15:42

Hallo R4-Gemeinde,

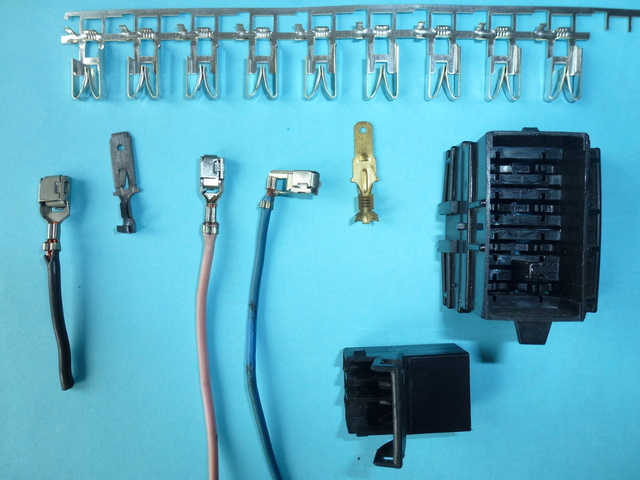

ich bin auf der Suche nach nach den orginalen Steckern (Zungen) und Buchsen, konkret: dem Innenleben der Stecker und Buchsen, die in der elektrischen Anlage des R4 verbaut sind. Mein freundlicher Händler drückte mir seine letzten Bestände an (Quetsch-)Steckern in die Hand, Buchsen hatte er keine mehr.Auf dem Bild sind die Schätze zu sehen:
In der oberen Reihe die Zungen für die beiden Tachostecker. Die gibt es noch bei Renault unter der Nummer 77 01 997 056.

Darunter eine breite Buchse und die passende Zunge, daneben die am häufigsten verwendeten schmalen Buchsen (gibts auch gewinkelt) und ihre Zunge. Diese schmalen Exemplare stecken in den meisten Kabelverbindern, auch in den Mehrfachsteckern und -Buchsen. Zum Beispiel im 8-fach-Stecker, der den Kabelbaum nach hinten versorgt. Die kleinen 3-fach-Stecker/-Buchsen gibt es massenhaft im R4.

Zu den Einzel-Verbindungen gehören sog. Packard-Kabelschuhe (die Isolation drumherum) die ziemlich untrennbar am Stecker/an der Buchse klemmen.

" />

Weiß jemand, wo sich diese Teile noch besorgen lassen?

Gruß, thomas

RE: Stecker und Buchsen Bestellnummern?, 17.08.2013 16:15

Hallo Thomas

Hier eine kleine Auswahl, wenn etwas fehlt sag Bescheid:

Die gesuchten Stecker für den freien Tachoanschluss gibt es nicht mehr.

Gruß Ecki

RE: Stecker und Buchsen Bestellnummern?, 17.08.2013 18:38

Hallo Ecki,
gelobt sei das Teilebuch mit den Steckern!!!

Was ich suche, hat auf Deinen Bildern diese Nummern: (ich vermute, die sind in der Zwischenzeit umbenannt worden...)
- Zunge 5mm, 77 03 097 345
- Stecker 5mm, 77 03 097 333 (dünner Querschnitt)
- Stecker 5mm, 77 03 097 332 (dicker Querschnitt)
- Stecker 6,35mm, 77 03 097336 oder 338 (schlecht lesbar).

Ich werde mich an den freundlichen Handel wenden und berichten.

Gruß, thomas

RE: Stecker und Buchsen Bestellnummern?, 17.08.2013 19:09

Nö, die Nummern stimmen noch

Das ist der aktuelle Bestand:

RE: Stecker und Buchsen Bestellnummern?, 31.08.2013 12:41

Des Glückes hohes Geschick fiel auf mich hernieder.....
der freundliche Händler fischte die gesuchten Stecker und Zungen - es sind die Teile auf Seite 5 aus Ecki‘s Buch - aus den Tiefen des Renault-Lagers. Sie passen sogar!!

Danke für die Such-Hilfe!
thomas
