Hilfäääh - R6 Tacho Belegung, 19.03.2014 22:01

Ich bräuchte die korrekte Belegung der Mehrfachstecker am Tacho für einen R6 BJ ‘77 Jäger Tacho mit getrennten Lämpchen für Öldruck und Temperatur. Zwei Mehrfachstecker.

Im Moment gehen weder Öldruck noch Temp. Beide liegen auf einem Stecker, offensichtlich original so, die Kabel haben Durchgang bis vorne an die jeweiligen Geber. Plus ist auch da. Birnchen sind drin u. gut. Und weiter blick ich‘s nicht.

RE: Hilfäääh - R6 Tacho Belegung, 19.03.2014 22:40

Hallo Elch,

Renault macht das mit ZWEI verschiedenen Minuskontakten in den beiden Steckern. Zur Kontrolle der Kontrollleuchten bei Zündung ein fließt Strom über einen der Minuskontakte und eine Diode (das wirkt wie ein Kurzschluss über das Zündschloß) damit die Lämpchen aufleuchten. Bei Motorläuft ist dann der zweite Minuskontakt aktiv, hier wird erst auf die Kontrollleuchte durchgeschaltet, sobald der Geber kurzschließt.

Hat das der Elch verstanden?

RE: Hilfäääh - R6 Tacho Belegung, 19.03.2014 22:43

Was passiert denn wenn Du das Kabel vom Öldruckschalter an den Motorblock hälst ?

RE: Hilfäääh - R6 Tacho Belegung, 19.03.2014 22:58

Nix.

Die 2-Kabel Frage: Am Stecker sind beide Kabel original zusammengeführt. Kann sein das dieser Tacho so nicht ins Auto gehört, wer weiß.

RE: Hilfäääh - R6 Tacho Belegung, 19.03.2014 23:05

Bilders ?

ET-Nummer hinten auf dem Tacho ?

R 1181 ? Fabrikationsnummer ?

Jaeger oder Veglia ?

RE: Hilfäääh - R6 Tacho Belegung, 19.03.2014 23:15

Jaeger. Bild steckt in der Kamera und die hab ich in der Werkstatt liegen lassen. Ich hab zwei Mehrfachstecker. Der Richtung Fahrzeugmitte hat 6 Anschlüsse, davon zwei nicht belegt. Geschaltetes Plus geht ran, Blinkerkontrolle, die zusammengeführten Kabel von Öldruck und Temp. und noch was, was ich nicht untersucht hab. Der andere Stecker hat glaub ich auch 6 Anschlüsse - eingebaut kommt man nicht gut dran. Die Folie sieht gut aus.

RE: Hilfäääh - R6 Tacho Belegung, 19.03.2014 23:23

Zwei Stecker mit 6 Anschlüssen ? Klingt ja wie "Vertauschen möglich"

RE: Hilfäääh - R6 Tacho Belegung, 19.03.2014 23:28

Durchaus - Rest geht aber.

Mir ist vor allem nicht klar, warum beide Geberkabel zusammengekrimpt auf ein Fähnchen gehen - das ist definitiv noch original so. Der Tacho aber zwei Lämpchen hat.

RE: Hilfäääh - R6 Tacho Belegung, 19.03.2014 23:46

Den Schaltplan habe ich nur auffe Arbeit, kann ich erst morgen nachsehen....

Was für Lampen sind denn wie belegt, meine R6-Zeiten sind schon lange vorbei und den letzten Tacho habe ich erst letztes Jahr meinem " Inscheniör" vermacht

RE: Hilfäääh - R6 Tacho Belegung, 19.03.2014 23:55

Ich stell besser mal Morgen das Bild ein und dann sehen wir weiter.

RE: Hilfäääh - R6 Tacho Belegung, 20.03.2014 00:05

Besser ist das

Und die Nummern nicht vergessen, dann kann ich das verifizieren.

BTW: kommste nu im März noch rum ?

RE: Hilfäääh - R6 Tacho Belegung, 20.03.2014 00:14

April

RE: Hilfäääh - R6 Tacho Belegung, 20.03.2014 00:28

Dies Jahr ?

Weil mit April ‘15 wird es wohl hier nix mehr

RE: Hilfäääh - R6 Tacho Belegung, 20.03.2014 11:41

Habe nur Pläne von 1973 gefunden, der Blockstecker dürfte aber gleich sein:

Vielleicht hilft das weiter

RE: Hilfäääh - R6 Tacho Belegung, 20.03.2014 19:10

[...1973 gefunden, der Blockstecker dürfte aber gleich sein...]

Saublöde Frage, aber hieße das dann u. U auch, daß das ‘moderne‘ Instrument von den Steckerbelegungen her gleich ist und somit der Rückbau auf die alte Version ohne größere Funkenschusterei möglich wäre??? Wie gesagt, die Elektrik ist nicht gerade meine Stärke...

Beispielphoto: Links die ungeliebten ‘modernen‘ wie ich auch einen drin habe, rechts unten die Version, die ich - natürlich mit dem alten Armaturenbrett - einbauen möchte...

Alles Liebe,

Hans

RE: Hilfäääh - R6 Tacho Belegung, 20.03.2014 20:15

Hallo Hans

Nein, es geht hier um einen R6 von 1977, der Tacho ist fast dergleiche wie vom ‘73er.

Beim R4 musst Du auch den Kabelbaum vom alten Tacho ( mit Sicherungen im Motorraum übernehmen ) oder viel umklemmen.

Denke auch an die ganzen Schalter .....

Kabelbaum vom alten Modell hätte ich da.

RE: Hilfäääh - R6 Tacho Belegung, 20.03.2014 20:22

Aha!

Danke für die Info und das Angebot!

Werde ich u. U. drauf zurückkommen - falls ich nicht vorher durch Zufall hier in Ö einen finde...

Alles Liebe,

Hans

RE: Hilfäääh - R6 Tacho Belegung, 20.03.2014 21:29

Kein Problem

Zu dem unteren Tacho sei noch gesagt der dürfte noch ohne Sicherungen sein. Aber deutlich kompatibler als der 80er Jahre Kabelbaum. Für die Tankanzeige gilt 6V-Geber und 6V-Anzeige funzt auch unter 12V, also nur die Birnchen wechseln...

Wo ist eigentlich der Elch, der der das alles wissen wollte. Etwa unter die Räder gekommen ?

RE: Hilfäääh - R6 Tacho Belegung, 21.03.2014 06:26

Hallo, ihr wackeren Quatrelleure im Forum,

das hier ist der, den ich vorerst einplane, da ich im Moment nur das schwarze Aramturenbrett alte Version habe und sich da die beige Tachoversion wohl nicht ganz so gut machen würde. Obwohl - zweifarbig hat auch was für sich - wenn man sich dazu das Schildpattkunststofflenkrad (passt das von der Verzahnung her eigentlich auch auf die jüngeren Lenksäulen???) vorstellt... Bin aber eigentlich kein Fan von Mix. In der modernen Ausführung passt das beige Armaturenbrett allerdings recht nett zu den schwarzen Instrumenten. Die Zweifarbigkeit mildert da das im Vergleich zur Vorgängerversion doch eher plump geratene Design merkbar ab.

Ach ja, das linke Lichtschalterelement hat nicht zufällig einer herumliegen...?

Alles Liebe,

Hans

RE: Hilfäääh - R6 Tacho Belegung, 22.03.2014 21:27

April 14, laß es Anfang Mai werden, wenn alle Stricke reißen. Dann können wir immerhin Kirschblüten rauchen.

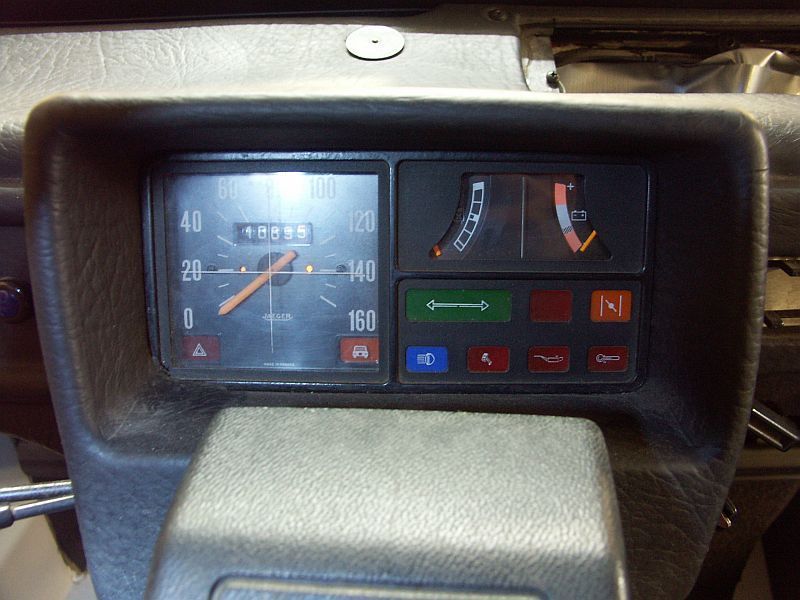

So sieht mein Tacho aus.

Außer Öl/Wasser will nicht zeigt die Benzinuhr wenn ich 12 Volt direkt anlege nur 3/4 und der Amperemeter scheint auch nur im unteren Bereich rumzukrabbeln (da bin ich aber nicht ganz sicher).

Zum Ersatz hab ich jetzt ein neues Veglia Instrument bekommen, sieht komplett baugleich aus, nur Chromumrandung, mit der Nummer 77 00 555 670.

RE: Hilfäääh - R6 Tacho Belegung, 22.03.2014 21:52

Das sieht mir eher nach einem R5 Rodeo aus, gib doch endlich mal die Nummern per PN durch.

Tachomässig jedenfalls vom R5 erste Serie.

RE: Hilfäääh - R6 Tacho Belegung, 23.03.2014 16:01

Falls ein Tacho dieser Serie von Nöten ist, bei Ebay.de wird so ein Teil gerade angeboten.

www.ebay.de/itm/Tacho-Renault-R-5-Tachoeinheit-TL-bis-160-km-h-Veglia-1980-/390650223464?pt=DE_Autoteile&fits=Make%3ARenault&hash=item5af4915b68

RE: Hilfäääh - R6 Tacho Belegung, 24.03.2014 23:00

Der Fechner muß noch ein bissel was Marktpreise lernen

Konnte das Problem mit MR 193 lösen. Steckerbelegung muß in der Tat ganz anders sein. Und Öl und Wasser natürlich getrennt.

RE: Hilfäääh - R6 Tacho Belegung, 25.03.2014 21:24

Dann sage doch nächstes Mal gleich dass Du die Steckerbelegung für einen alten R5-Tacho suchst

Also nee
