....und Klappe...!, 14.05.2014 21:56

Hallo ihr Lieben im Forum,

Ihr wisst ja: man darf ruhig eine große Klappe haben, es muß nur was dahinter strecken...!

In diesem Fall ein Rahmen, damit man die Blechklappe für die Frischluftzufuhr des R4 in der Aufnahmne für das ‘moderne‘ Plastikteil platzieren, bzw. aufstecken kann! Die Herausforderung: Eine auf einen Rahmen aufgesetzte Frischluftklappe in Blechausführung mit im Rahmen integrierter Scharnierleiste und sozusagen eine ‘Plug-and-play-Lösung, die man einfach statt des Plastikgitters aufsteckt, mit dem Lüftungshebel verbindet und in den viereckigen Klemmlöchern (evtl. Federstahlklammern zum Einrasten?) fixiert. Rahmen ist dann plan bündig mit dem Deckblech und bildet so auch die Dichtfläche für die Klappe. Das Gitter befindet sich im, eigentlich hinter dem, Rahmen und der wiederum soll optisch so genau als möglich aussehen wie das Vorbild bei den alten Modellen.

Der Herausforderer: Meine Wenigkeit, denn genau so ein Teil will ich konstruieren (und den Bauplan natürlich im Forum veröffentlichen, evtl. mache ich für Interssierte auch Schablonen oder sogar eine Kleinserie...), Nun habe ich aber ein kleines Problem: Da es sich ja um zwei leicht unterschiedliche Formgebungen handelt, muß ich erst einmal tüfteln, probieren und dann einen Prototyp erstellen. Dazu suche ich eine oder zwei ausgediente(!) Blechklappe(n), ruhig rostig oder löchrig, denn eine gute wäre fast zu schade für Experimente...!

Frage: Hat jemand zufälliger Weise so ein Teil im Fundus und kann es mir zukommen lassen? Oder hat sich einer von Euch schon selbst Gedanken über so ein Projekt gemacht?

Alles Liebe, bin schon gespannt auf Euer Feedback,

Hans

RE: ....und Klappe...!, 17.05.2014 10:51

Moin Hans,

ich schlachte gerade einen 64er,  da wäre die  (sehr rostige )  Klappe über ,falls Du noch Bedarf hast.

Könnte auch noch mehr rausflexen, z.B. das Scharnier ?

Grüße,

Felix

RE: ....und Klappe...!, 18.05.2014 15:34

Super lieber Felix, da komme ich doch gerne drauf zurück!

Du hast dazu auch schon eine PN im Postfach.

Alles Liebe und Danke bereits im Voraus,

Hans

RE: ....und Klappe...!, 19.05.2014 00:01

---

quatrellix:

Moin Hans,

ich schlachte gerade einen 64er,  da wäre die  (sehr rostige )  Klappe über ,falls Du noch Bedarf hast.

Könnte auch noch mehr rausflexen, z.B. das Scharnier ?

Grüße,

Felix

---

Falls noch jemand so ein Scharnier (bzw das ganze Blech rundumzu) über hat, würde ich es evtl. auch nehmen. Will mal gucken ob sich das mit vertretbarem Aufwand umschweißen lässt.

Über eine rückrüstbare Variante habe ich auch schon nachgedacht, mir ist aber keine saubere Lösung eingefallen; u.A. sollten die Kanten ja möglichst original aussehen und das Blech muss spaltfrei sitzen, darf aber im gesamten nicht zu hoch werden....... Ich bleib hier mal dran und bin gespannt, was da noch kommt!

RE: ....und Klappe...!, 19.05.2014 07:41

Hallo, lieber Felix,

ans Umschweißen hatte ich ursprünglich auch gedacht, aber das verhilft nur mir selbst zu einer einigermaßen authentischen Replika. Da ich inzwischen aber bei fast jeder auf den ersten Blick scheinbaren 2ten oder sogar ersten Serie das schwarze Plastikungetüm unter der Scheibe entdecken musste, will ich auch den Besitzern dieser - sonst oft sehr schön und mit viel Liebe zum Detail gemachten - R4 die Möglichkeit geben,  diesen Anachronismus mit relativ wenig Aufwand auszumerzen. (Mal ganz abgesehen davon, dass mich die Aufgabe reizt...!)

Ach ja, das mit dem vertretbaren Aufwand ist so eine Sache: ....ob sich das mit vertretbarem Aufwand umschweißen lässt? Nun, das ganze Deckblech zu transplantieren wäre natürlich die eleganteste Lösung, doch auch ein Einsetzen der Klappenpartie ist machbar und eigentlich auch kein Hexen- (sondern nur ein Flick-) -werk (- und wie der elch sagen würde: Verschwendung von kostbarem Schweißdraht *GGG*), für mich wäre das OK, aber nicht jeder von uns traut sich - aus gutem Grund - über sowas drüber... Das ist so ähnlich wie das Umschweißen auf die Aussenscharniere. Selbst ich überlege mir einen echten Umbau auf Aussenscharnierversion, obwohl ich zwei komplette unverbeulte und rostfreie Türsätze mit Aussenangeln besitze, zweimal...(Weswegen ich übrigens auch gerade an einer replikatauglichen Lösung unter funktioneller Beibehaltung der praktischen Innenangeln tüftle, die dann von aussen nicht vom Original zu unterscheiden und im Idealfall auch für weniger Schweißbegabte noch nachvollziehbar ist. ..)

Zu meiner Klappen-Lösung: So wie ich das machen will, wird das Element passgenau sitzen und auch keine Überhöhung aufweisen. Das ist natürlich schon eine Herausforderung... Daher ist es mir auch so wichtig an einer oder zwei ausgedienten Klappe(n) bzw. auch ihrer Umgebung zu experimentieren, bevor ich das eigentliche Teil baue. Da ich ja nicht nur den Aufsteckrahmen konstruieren, sondern auch die Klappe leicht adaptieren muss, ist einiges an Vorarbeit nötig. Im Endeffekt soll das ganze ja nicht nur spaltfrei sitzen und original aussehen, sondern auch in der Funktion einwandfrei dicht sein. Dazu bekommt die Retro-Klappe auch eine Dichtlippe verpasst, damit sie in geschlossenem Zustand etwas wasserundurchlässiger ist als ihre Vorgängerinnen...

Also, wenn Du noch ein wenig warten kannst, bekommst Du - und alle Interessierten im forum - dann gerne und gratis die Baupläne mit Anleitung. Schablonen wird es bei mir aller Voraussicht nach leihweise auch geben. Damit ist das Ganze dann auch ganz easy...

Alles Liebe,

Hans.

RE: ....und Klappe...!, 06.06.2014 11:49

Hallo Leute,

Übungsklappe und ‘Klappenumgebung‘ ist nun dank dem guten Felix (nochmals: **!) bei mir angekommen und wird (solange sie noch vom *brösel* Rost zusammengehalten wird) gerade vermessen. Dann geht es an die ersten Versuche.Soll ja eine auch für den ‘durchschnittlichen‘ R4schrauber (falls es das und so einen überhaupt gibt ) mit moderaten Mitteln nachbaubare Lösung werden. Mehr vom Projekt ‘Große Klappe‘ gibs aber sicher erst nach Pfingsten, da ich die nächsten Tage mal kurz eben weg bin...

Ach ja - und übrigens und überhaupt, ganz gewiss, aber das nur so nebenbei - bin ich ja schwer dafür,....

☮ .... dass es immer besser ist, gleich zwei Fliegen mit einer (und sei es nur einer Blech-)Klappe zu schlagen, als letztere immer nur zu halten...!  *GRINNS*☮

In diesem Sinne alles Liebe,

Hans

RE: ....und Klappe...!, 11.06.2014 20:47

Erste Anprobe - hmmmmm, passt eigentlich gar nicht so schlecht!

Für alle mit Vorstellungskraft: Die blaue ‘Umgebung‘ mal schnell eben wegdenken - das Scharnier ist auslösbar und auch die Innereien der Klappenumgebung, sprich Stege und Gitter harmonieren recht gut mitt dem vorhandenen Ausschnitt...

.... und wie heißt‘s so schön in der allgegenwärtigen Werbung? ‘Sieht doch gleich besser aus....!‘

Alles Liebe,

Hans

RE: ....und Klappe...!, 04.10.2014 20:28

Ich staune, Hans.

Gerade habe ich auch auf solch einer Variante rumgedacht. Mir gefällt das Plastikteil dort vorn in meiner 84er Fourgonette auch nicht so recht.

Sollte es Dir gelingen, die "alte" Klappe formschön und funktionstüchtig integrieren zu können, dann hätte ich auch Interesse an solch einem Teil.

l.G. Hans-Jürgen

RE: ....und Klappe...!, 05.10.2014 18:51

Einfach plug n play wäre zwar zu schön lieber Hans Jürgen,

ist aber nicht, weil beide Varianten unterschiedliche Abmessungen haben und die modernere noch dazu die breitere ist... das heißt Stege und Gitter harmonieren zwar recht gut in der Höhe mit dem vorhandenen Ausschnitt, nicht jedoch in der Breite. Das ist das eigentliche Problem, das es zu lösen gilt. Ich bin noch am tüfteln. Zur Zeit halten mich aber leider tausend andere ‘Kleinigkeiten‘ auf, so dass ich das Klappenprojekt eher hintangestellt habe. Steht aber demnächst auf dem Speiseplan.

Die einfachste Lösung ist natürlich genaues einpassen und umschweißen des Deckbleches im Bereich der Klappe. Erfordert Umsicht, genaues Messsen (muss ja auch mit dem Rest unter dem Deckblech zusammenpassen) und ein paar gezielte Feinschnitte, so dass die ältere Klappenumgebung stumpf auf stumpf anstelle des Blechbereichs unter dem Plastikteil eingesetzt werden kann. (ja, ja - und natürlich etwas Mut und Whiskey... *GGG*!) Noch suche ich aber nach einer anderen Lösung, die auch für den durchschnittlichen R4 Bastler vertretbar und mit weniger Aufwand umsetztbar ist.

Alles Liebe,

Hans

RE: ....und Klappe...!, 05.10.2014 22:32

Da bin ich gespannt, auf das Ergebnis.

Ich hab ja auch noch Zeit damit. Diesen Winter ist das Fahrgestell dran, und im Frühjahr gehts dann an die Karosse.

RE: ....und Klappe...!, 30.11.2014 14:11

So ihr Lieben,

jetzt wird es langsam ernst mit der Klappe! Klappenumgebung habe ich bereits angepasst, jetzt geht es ans aufsetzen. Ich habe eine Lösung entworfen, die man entweder auf- (wenn man entweder das gleiche Spreizschraubsystem von der Plaste beibehält oder eleganter gleich vier Federklemmen verwendet, die in die viereckigen Löcher einrasten) oder einsetzen kann. Im Prinzip gar nicht so schwer, einfach nur Trägerblech in der Außenform der Plasikgrundplatte ausschneiden, die Form der zugeputzten Klappenumgebung herausschneiden, das Teil unter diese setzen, von hinten her heften und ein Hauch Feinkitt. Die Schubstange der Betätigung muss man natürlich auch ändern.  Aber aufgesetzt wird immer als aufgesetzt erkennbar bleiben. (Ist nicht nur ähnlich aufgebaut, sondern sieht irgendwie auch wie eine Blende von einem Autoradio aus) Außerdem leuchtet das ‘moderne Blech‘ links und rechts unter dem Gitter durch. Gefällt mir daher nicht wirklich. Also werde ich wohl doch eher einheften - wirkt einfach organischer... Dazu ist nur ein kleiner Feinschnitt für den richtigen Ausschnitt nötig, dann sieht man auch keine Bleche durchleuchten und das ganze sitzt auch gleich in der richtigen Ebene. Bilder gibts demnächst!

Alles Liebe,

Hans

RE: ....und Klappe...!, 04.12.2014 19:24

Nach reiflicher Überlegung ist die Entscheidung gefallen, es wird auf ‘original‘ umgeschweißt....!

Also frisch ans Werk gemacht und inzwischen ist die Transplantattion bereits erfolgreich abgeschlossen:

Sieht doch gleich noch besser aus... *GGG* ...

Alles Liebe,

Hans

RE: ....und Klappe...!, 04.12.2014 20:18

Moin,

Hut ab vor dem was du da so alles treibst !!!

Die Ufolichter sind jedoch etwas gewöhnungsbedürftig ;-) aber in AT seit ihr ja schon knapp 1000m näher dran am Geschehen als wir Fischköppe

RE: ....und Klappe...!, 04.12.2014 20:49

Aber hallo lieber Gerd,

☮ Du scheinst ja ein musikalischer Hellseher zu sein - was UFO angeht bin ich heutzutage wahrscheinlich immer noch näher dran als der Rest meiner Zeitgenossen in den letzten zwanzig Jahren ;-) ... Aber dass das nur an den Lichtern oder der Seehöhe liegt wage ich einmal schwer zu bezweifeln...☮

https://www.youtube.com/watch?v=hm2O9P52DrU

Alles Liebe,

Hans

RE: ....und Klappe...!, 06.12.2014 10:42

Danke für den Link Hans

die UFO’s kannte ich leider bislang noch gar nicht. Ist zwar ganz meine Richtung, aber als frischer dreißiger ist das ja leider doch nicht mal aus meiner paperszeit ;-)

Ist immer wieder spannend, welche Bands man noch nicht alle so kennt. Schöne WE und viel Spass beim Schrauben Gruß Gerrit

RE: ....und Klappe...!, 08.12.2014 17:18

Diese ‘Ufos‘ lieber Gerrit,

heißen eigentlich U F O (das spricht sich - da eine britische Band - natürlich english aus, also:  JUH-EF-OH )...

...und machten in den frühen Siebzigern klassen spacig-psychedelischen Hardrock!

Hier zum besseren Kennenlernen für Dich UFOs one hour of space rock - frisch eingeflogen aus den good old days als Rock noch Rock war und die Platten aus Vinyl sowie ein Highlight aus 1976, der späten Schenker-Ära, als der Rock noch immer Rock war und auch die Platten aus...na nebbich..:

https://www.youtube.com/watch?v=t6x5AZEmtvE

https://www.youtube.com/watch?v=BV_7GMfUzDs

Alles Liebe,

Hans

RE: ....und Klappe...!, 11.12.2014 20:42

"Farbe drauf - wie neu!" *GGG*....:

...denn wie gesagt, Rostschutz ist das A und O...! Innen wurde das Kästlele nach dem Schweißen nochmals mit Zinkspray behandelt sowie brunoxiert und auch unter dem braunen Zinkphosphatrostschutzgrund außen kam natürlich wieder Brunox zum Einsatz. Nach dem Lackieren werde ich mittels Sonde noch etwas Fluid und Wachs für die Falze einblasen...

alles Liebe,

Hans

RE: ....und Klappe...!, 11.12.2014 21:22

Hallo Hans,
schön langsam wird’s was mit der Klappe, Obwohl ich nicht in Deiner Epoche restauriere, bin ich doch auch auf das Ergebnis gespannt.
Bei mir ist momentan eher Weihnachtsfrieden eingekehrt.

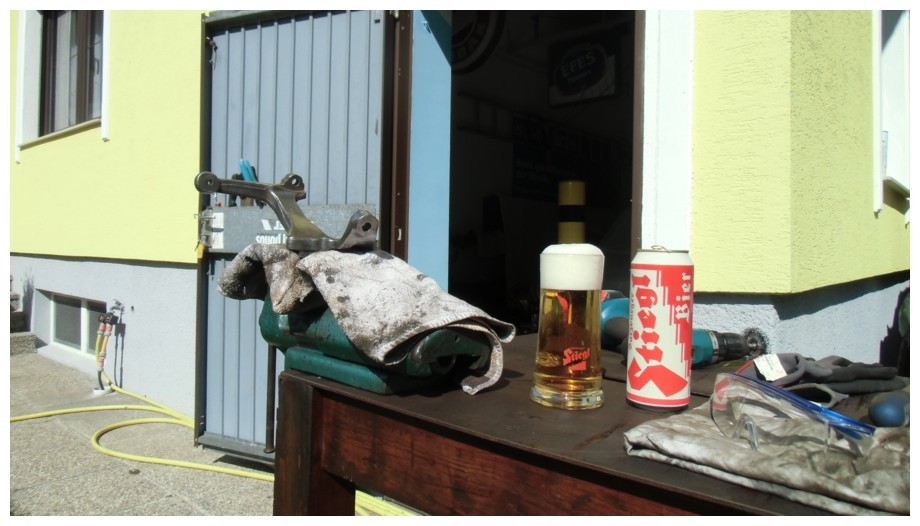

Man hat mich um meinen schönen Arbeitsplatz beraubt.

RE: ....und Klappe...!, 11.12.2014 21:32

Weihnachtsfriede? Arbeitsplatz beraubt? Entsteht dort jetzt etwa gar ein Tannenbaum lieber Alois?

Na ja, Hauptsache dass es nicht der aus Deinem Getriebe ist der festlich aufgeputzt wird....

Alles Liebe,

Hans

RE: ....und Klappe...!, 11.12.2014 21:51

Nein, der Räuber ist der Winter, als Sonnenhungriger Mensch arbeite ich am liebsten im Freien und bei Sonnenschein, wenn es dann noch so 25 Grad hat bin ich am kreativsten.

Bäume aufstellen macht meine liebe Frau.
