Autoradio entstören, 20.02.2015 22:52

Hallo

mein Autoradio hört sich eigentlich nur im Stand, wenn der Motor aus ist, gut an. Früher konnte man einen Endstörsatz kaufen. Da war alles dabei. Im alten Forum wurde das Thema schon mal behandelt, aber mit Conrad komme ich auch nicht weiter.

Nun habe ich noch braune entstörte Bosch Zündkerzenstecker (je 1,4 kΩ ) bekommen. Mein Verteilerfinger (von Ducellier), siehe beim Franzosen, ist wohl nicht entstört? Man kann nichts darüber lesen.

http://www.franzose.de/de/Renault/R4/Zuendung/ANR34031/

Ich habe die elektronische kontaktlose Zündung von Fulmax. Muss dann noch der Verteilerfinger entstört sein? Ich habe noch ein Kupfer-Flachband Massekabel vom Motor zur Spritzwand verlegt, damit die Antenne auf dem Dach gut  Masse bekommt.

Wenn ich das richtig überblicke fehlen noch die Kondensatoren für die Lichtmaschine (von Ducellier) und Zündspule (von Bosch). Welche Kondensatoren (Bezeichnung) brauche ich und wo kann man sie bekommen.

Ich bin für jeden Tipp dankbar.

Gruß

Mogi

RE: Autoradio entstören, 21.02.2015 08:21

Viele Störungen werden auch über das Bordnetz eingeschleppt, und da hilft auch kein Entstörsatz am Motor. Der leider verstorbene Schaltungsguru Jim Williams hat mal geschrieben, daß im Auto die "power supply from hell" ist - Strom, der aus der Hölle kommt. Und wenn man sich die Bordspannung mal mit nem Oszilloskop anguckt (ich hab das mal gemacht - hab ne Zeitlang Kfz-Meßtechnik entwickelt), dann weiß man, wie er darauf kam.

Wichtig ist, die Masse (-) des Radios nicht irgendwo an der Karosse und auch nicht an einem Massekabel am Armaturenbrett anzuschließen. Am besten (+) und (-) mit Kabeln mindestens 2,5mm2 direkt an die Batterie. Vieleicht hilft es auch, eine Entstördrossel direkt vors Autoradio zu schalten (s. Link).

Mein markenfremder Oldtimer hatte serienmäßig ein Radio und mit einem Billig-Casettenspieler-Radio hats trotzdem geknattert - Radioempfang nur sehr eingeschränkt möglich. Vor ein paar Jahren hab ich ein neues Radio mit CD-Spieler eingebaut und ansonsten nix geändert - kein Geknister und Geknatter mehr und glasklarer Radioempfang. Es hängt offensichtlich auch vom Radio ab, wie das mit Störungen vom Bordnetz klarkommt (möglicherweise haben moderne Dinger auch ne digitale Störunterdrückung drin).

RE: Autoradio entstören, 21.02.2015 16:11

Ich kenne das Problem bei mir nicht, normalerweise sind auch die 4er schon entstört.
Verteilerfinger für den 4er dürfte nicht entstört sein, sonst würde es Der Franzose dazuschreiben wie bei denen, die entstört sind.
Könntest aber eine Entstörmuffe probieren.

Aber wenn Du schon Diverse maßnahmen unternommen hast, würde ich auch mal einen anderen Radio testen.

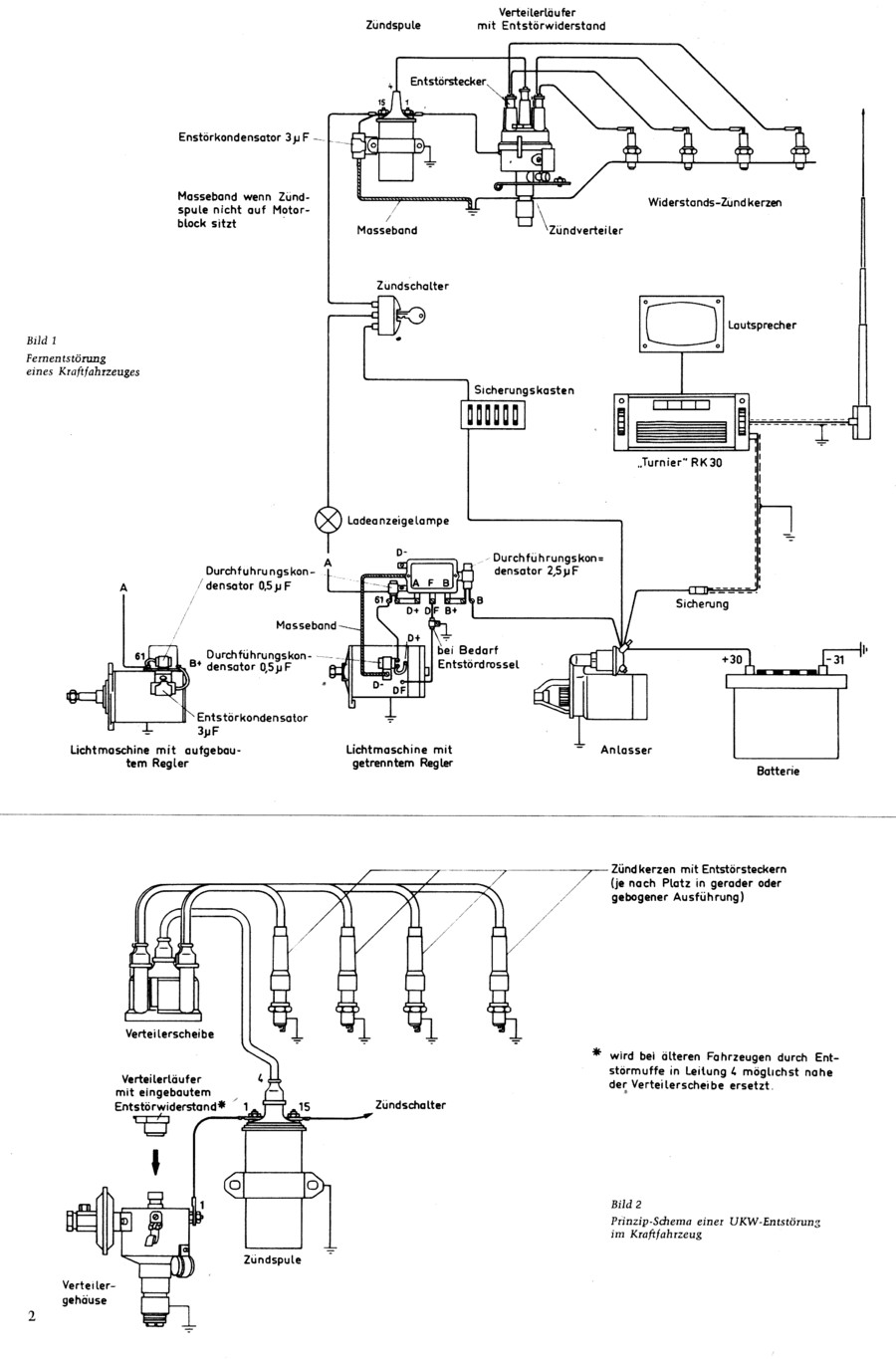

Original Link zu Bild hier:

RE: Autoradio entstören, 22.02.2015 16:08

Hallo!

Vielen Dank für eure Ratschläge und Hinweise. Der Schaltplan ist super! Ich bin begeistert.

Nun habe ich alles, was ich brauche. Vielen Dank.

Das Radio habe ich schon mit dicken Kabeln direkt an die Batterie geklemmt und schalte das Radio über einen Kippschalter ein und aus. Da ich nun lesen konnte, dass der R4 eigentlich nicht so störungsanfällig ist, werde mir ein anderes Radio besorgen. Der UKW Empfang ist wohl zu schlecht und die Abschirmung von Störeinflüssen mangelhaft.  Ich muss dazu sagen, dass ich mir ein sogenanntes SD-Radio von Conrad (Hausmarke) gekauft habe, um auch mit der SD-Karte Musik zu hören. Ich weiß, es passt nicht zum R4, aber ein preiswertes gutes altes Radio (ab Baujahr 80) habe ich noch nicht gefunden.

Gruß

Mogi
