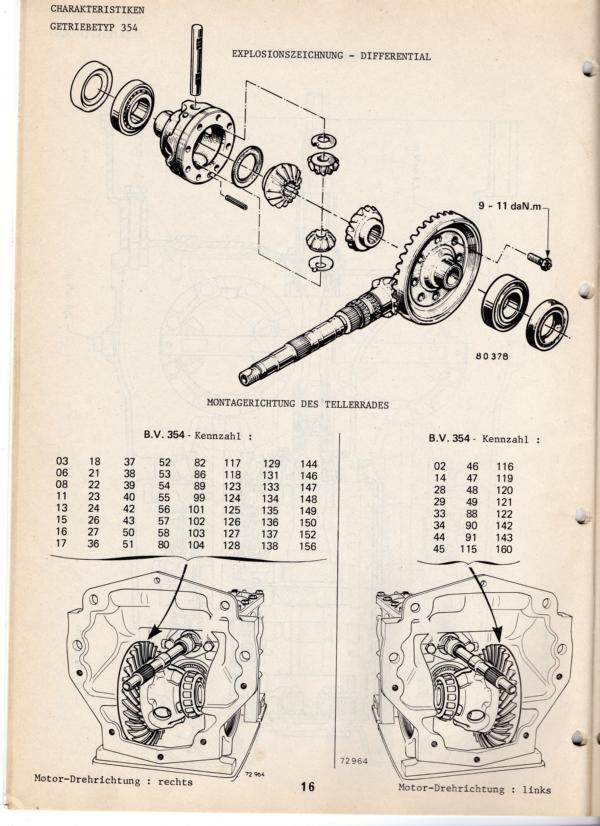

Moooment mal ! So einfach haken wir das Thema noch nicht ab  Du hast gefragt ob man das Tellerrad auf die andere Seite drehen kann. Das kann man auch und die Hypoidverzahnung passt dann trotzdem, jedenfalls im Groben. Knifflig wird es nur dadurch daß die beiden Drehachsen von T+KRad nicht in einer Ebene liegen, sondern ein paar Millimeter Höhenunterschied aufweisen. Daher ist das Tragbild der Zähne zueinander falsch, ergo schneller Exitus. Das ist jedenfalls meine Meinung. Wenn Du ein Tellerrad aus einem Cleon-Getriebe in ein Billancourt-Getriebe einbauen willst geht das natürlich gar nicht, schon deshalb weil die Paarung T+KRad ( deswegen gibt es ja diese darauf eingravierten Nummern ) nicht mehr stimmt und nicht nur weil augenscheinlich die Zähne in die andere Richtung zeigen. Und zum Bildchen im Reparaturhandbuch: Ich habe vor einiger Zeit mir dieses genauer betrachtet und bin zu folgendem Schluß gekommen: Es ist durchaus wahrscheinlich daß die Zähne spiegelbildlich gefräst sind, aber diese Skizze ist für mich ein simples Spiegelbild desselben Bildes, man beachte mal die Umgebung also das Getriebegehäuse und den Schaltdeckel. In Natura würden die beiden Ansichten unterschiedlicher sein, es wurde also nur das eine Bild gespiegelt.
|
