Suche Teil Nr. 7700528678 Abweisscheibe Radlager innen, 24.12.2015 17:16

Hallo liebes Forum,

nachdem ich mein rechtes vorderes Radlager gerade wieder auf Vordermann bringe, stelle ich fest, dass die Scheibe zwischen ATW und innerem Radlager fehlt, uf dem Bild das Teil Nr. 20, Renault NR. 7700528678.

Leider sind alle gängigen Internetquellen out of stock...hat jemand von Euch zufällig ein solches Scheibchen zum Verkauf da? Bzw. gibt es sinnvolle Alternativen?

Allen ein gesegnetes Weihnachtsfest und schöne Tage

Daniel

RE: Suche Teil Nr. 7700528678 Abweisscheibe Radlager innen, 24.12.2015 21:46

Hallo!

Bild paßt nicht zur N°!

MwG, RF

RE: Suche Teil Nr. 7700528678 Abweisscheibe Radlager innen, 24.12.2015 22:54

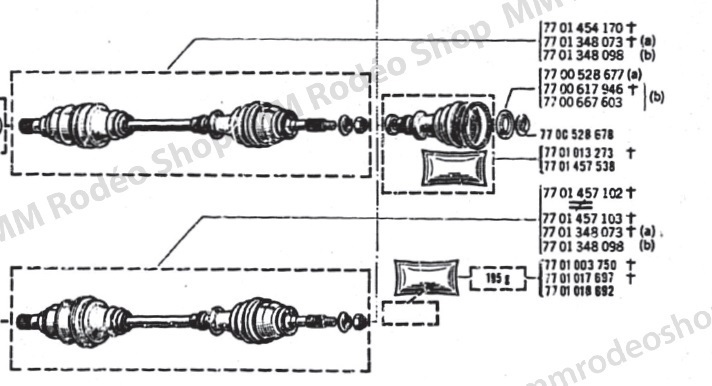

Anderes Bild, selbe Nummer

Das ist die kupferfarbenen Scheibe auf der Antriebswelle. Kann ich am Montag nachsehen, so eine habe ich bestimmt da.

Wäre nur noch die Frage zu klären ob das die richtige Nummer ist, Dein Katalog sieht jedenfalls zu neu aus für Dein Auto.

RE: Suche Teil Nr. 7700528678 Abweisscheibe Radlager innen, 25.12.2015 00:14

Hallo Ecki,

das wäre super, wenn Du noch 2 findest, täte ich glatt beide nehmen, weiss nicht, ob die auf der linken Seite evtl. auch fehlt...

Was brauchst Du denn zur genaueren Bestimmung, dass die bei mir auch passen würde?

Grüße,

Daniel

RE: Suche Teil Nr. 7700528678 Abweisscheibe Radlager innen, 25.12.2015 14:40

Das wurde etwa 1971 geändert und dient der Geräuschminderung.

Wenn die größere dahinterliegende Scheibe die der Abdichtung des Radlagers dient eine Höhe von 3 mm hat kommt keine Bronzescheibe rein. Wenn sie 4 mm hoch ist muß die Bronzescheibe verwendet werden.

RE: Suche Teil Nr. 7700528678 Abweisscheibe Radlager innen, 25.12.2015 18:47

Hallo Ecki,

ich glaube, dann habe ich das falsch ausgedrückt....also meiner ist Bj 69, und die Scheibe zur Abdichtung des Radlagers fehlt eben, die suche ich. Bronzescheibe dürfte es demnach bei mir noch garnicht gegeben haben...

Also, wenn Du noch eine Scheibe zur Abdichtung des Radlagers findest...

Liebe Grüße,

Daniel

RE: Suche Teil Nr. 7700528678 Abweisscheibe Radlager innen, 25.12.2015 20:45

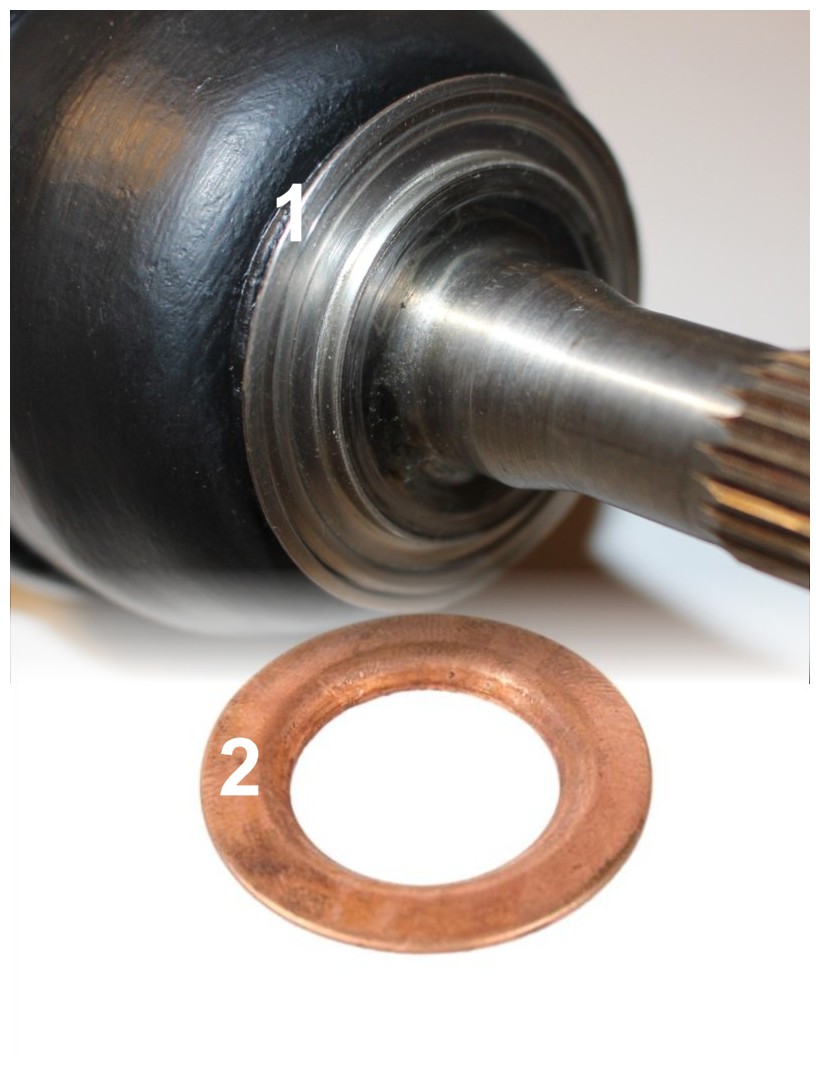

Hi, ist zwar von einem 87er aber sind die Teile die Du meinst zu erkennen?

RE: Suche Teil Nr. 7700528678 Abweisscheibe Radlager innen, 25.12.2015 21:33

Hallo Alois,

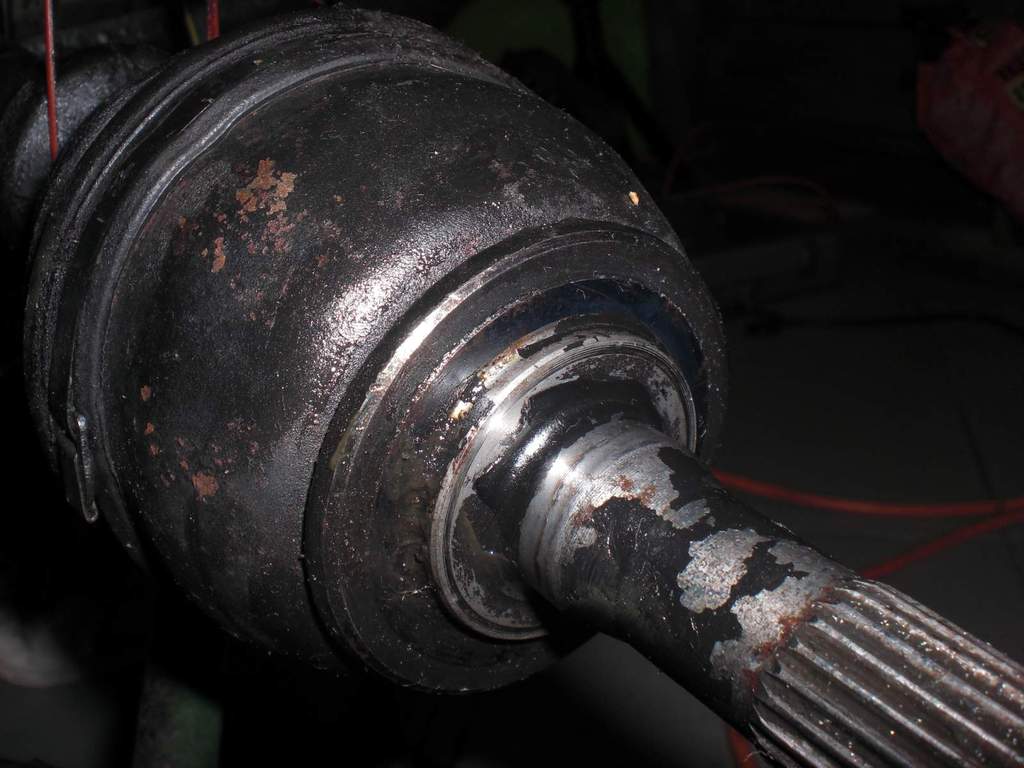

was ich suche, ist Teil Nr. 1. Für mich sieht es so aus, das das auf meiner Welle fehlt? Zumindest ist da nicht ansatzweise etwas, was ich als Scheibe identifizieren kann, geschweige denn von der Welle runter bekäme. Das ist alles aus einem Guss. Von daher gehe ich davon aus, daß die besagte Scheibe/Teil Nr. 1 Deiner Zeichnung fehlt?

....jetzt noch ein ganz wichtiger Nachsatz....ich glaube ich bin einfach zu blöd, oder sagen wir lieber unerfahren;-)

Nach dem Messen, kann ich bestätigen, dass die Scheibe auf der ATW eine Höhe von 3mm hat. Lt. Ecki also keine Bronzescheibe.

So, mir geht es jetzt um die Scheibe zur Abdichtung des Lagers. Ich verstehe das so, das es sich hier auch um ein "loses" Teil handelt, oder etwa nicht? Oder ist die gar in einem Stück mit der ATW und da gibts garnichts, was mir fehlen könnte???? Ich gehe bis Dato davon aus, das die Lagerabdichtung mit einem "abnehmbaren" Ring erfolgt?? So wie im Beitrag von DavidN, ein sog. Nilosring.

450542.forumromanum.com/member/forum/forum.php?q=anlaufscheibe_woher-r4&action=ubb_show&entryid=1109188297&mainid=1109188297&threadid=4&USER=user_450542

Grüße,

Daniel

RE: Suche Teil Nr. 7700528678 Abweisscheibe Radlager innen, 25.12.2015 22:04

Ja bei Dir ist nur der Ansatz für die Scheibe vorhanden. Die Scheiben dürften bei Ersatz Antriebswellen fehlen.

Amigo ist auch auf der Suche nach solchen Scheiben

Edit:

Scheibe 1 fix

Scheibe 2 lose

Liebe Grüße Alois

RE: Suche Teil Nr. 7700528678 Abweisscheibe Radlager innen, 25.12.2015 22:49

Früher als es noch Ersatzteile gab die komplett und passend geliefert wurden ....

Jedenfalls gab es zur Antriebswelle u.A. diese Dichtscheibe 1 in beiden Versionen zur Selbstmontage, nämlich mit U-Profil für die alten Radlager und mit L-Profil so wie im Bild von Alois für die neuen Lager mit Dichtlippe.

Falls Du dazu Bilder brauchst die kann ich wie gesagt erst Montag machen.

RE: Suche Teil Nr. 7700528678 Abweisscheibe Radlager innen, 25.12.2015 23:18

Hallo Ecki,

damit ist die Sache relativ klar, Ich brauche die mit U Profil... Also, falls Du noch eine über hast...

Liebe Grüße

Daniel

RE: Suche Teil Nr. 7700528678 Abweisscheibe Radlager innen, 25.12.2015 23:24

Habe ich ziemlich sicher.

Aber sage noch mal hast Du die neue Sorte Radlager verbaut, mit Dichtlippe innen richtung AW ?

RE: Suche Teil Nr. 7700528678 Abweisscheibe Radlager innen, 25.12.2015 23:30

Hallo Ecki,

nee, die Lager die drin waren, sind ohne Dichtlippe innen Richtung AW, die neuen sind genauso.

Auf der linken Fahrzeugseite habe ich beim AW Wechsel letztes Jahr auch schon festgestellt, das da irgendwie auch diese Abweisscheibe fehlt, würde also glatt 2 nehmen, wenn Du hast

Freue mich auf Meldung

Grüsse

Daniel

RE: Suche Teil Nr. 7700528678 Abweisscheibe Radlager innen, 26.12.2015 00:10

Jut, ich schau mal nach und melde mir

RE: Suche Teil Nr. 7700528678 Abweisscheibe Radlager innen, 26.12.2015 11:08

Verstehe ich das richtig?

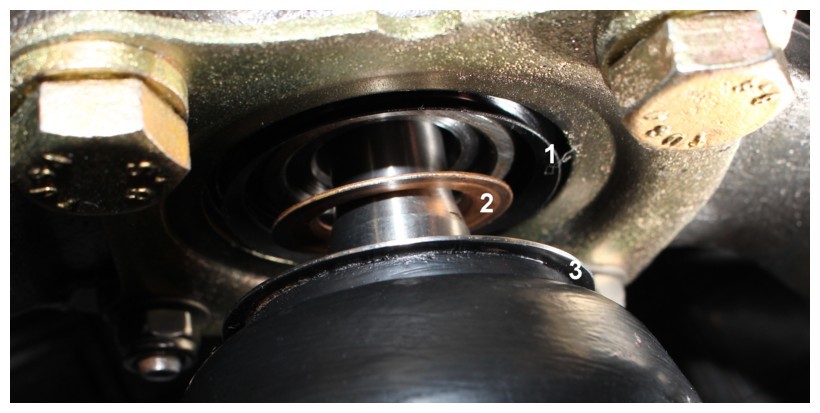

Die, die ein normales Kugellager, ohne Dichtlippe haben (meine haben alle eine Dichtlippe [1]) bräuchten dann auch keinen Ring [3] montiert haben. Ist ja nichts da zum dichthalten.

Oder ist dies im Lauf der Zeit durch schlechtere Ersatzteilversorgung (Kugellager ohne Dichtlippe) und Antriebswellen ohne Ring [3] so langsam alles verloren gegangen?

RE: Suche Teil Nr. 7700528678 Abweisscheibe Radlager innen, 26.12.2015 14:32

Hallo Alois

Was Du da montiert hast ist richtig, Dichtlippe und L-förmige Scheibe. Nur bei den 8.8 Schrauben für den Bremssattelträger würde ich mal beigehen.

Die alten Lager bekommen die U-förmige Scheibe, die Dichtung ist ja im Lager ( die schwarze Gummischeibe vor den Kugeln ).

RE: Suche Teil Nr. 7700528678 Abweisscheibe Radlager innen, 26.12.2015 15:57

Hallo Ecki,

Das meine Lager/Ring Variante stimmen muss ist schon klar, Du umgehst aber geschickt meine oben gestellte Frage!

Interessante Kritik die Du da anstößt, das sind die Originalen 8.8 Schrauben.

RE: Suche Teil Nr. 7700528678 Abweisscheibe Radlager innen, 26.12.2015 18:00

Nochmal, Hallo Ecki,
was hat das denn mit dem Hinweis auf die 8.8. Schrauben auf sich? Zu fest oder nicht fest genug?
Bich auch neugierig!

Viele Grüße
thomas

RE: Suche Teil Nr. 7700528678 Abweisscheibe Radlager innen, 26.12.2015 23:03

Ich dachte ich hätte die Frage ausreichend beantwortet, sorry falls das nicht der Fall ist.

Die alte Sorte Radlager sind typischerweise 1Z-Lager gewesen, die zueinandergeneigte Seite ist also offen damit das Fett welches zwischen den Lagern ist diese schmieren kann. Die beiden Aussenseiten sind geschlossen mit dem schwarzen Dichtring. Die U-Scheibe soll den Zugang von Schmutz und Wasser erschweren da nur noch ein kleiner Luftspalt vorhanden ist.

Die neuen Lager haben nicht nur den Dichtring sondern auch noch diese Gummilippe darauf.

Ich weiss dass das alles nur Theorie ist weil man heutzutage eigentlich nur noch 2Z-Lager bekommt.

Zu den Schrauben: Ich hätte jetzt gedacht dort zumindest 10.9er vorzufinden genau wie die 6 Schrauben der Bremsscheibe auch 10.9 sind oder zumindest mal waren.

RE: Suche Teil Nr. 7700528678 Abweisscheibe Radlager innen, 27.12.2015 14:17

Danke Ecki, habe Deine Worte mit meinen in Einklang gebracht.

Mag sein dass es anno dazumal 10.9 waren.

.

Ergänzende Info von Ingos Seite:

www.ingo-heitel.de/pdf-dokumente/kundendrs-vorderachse/75-dec-no731-2.pdf

Liebe Grüße Alois
