Achsschenkel Renovierung, 02.01.2016 18:16

Hallo zusammen,

weil mein Projekt gerade Wetterbedingt etwas ins stocken geraten ist, ich aber etwas machen will, renoviere ich mir ein 2te’s Set Achsschenkel mit allem was dazu gehört.

Neue Lager und Bremsscheiben sind bestellt.

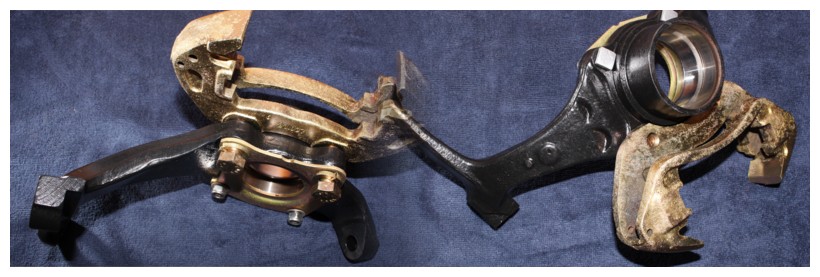

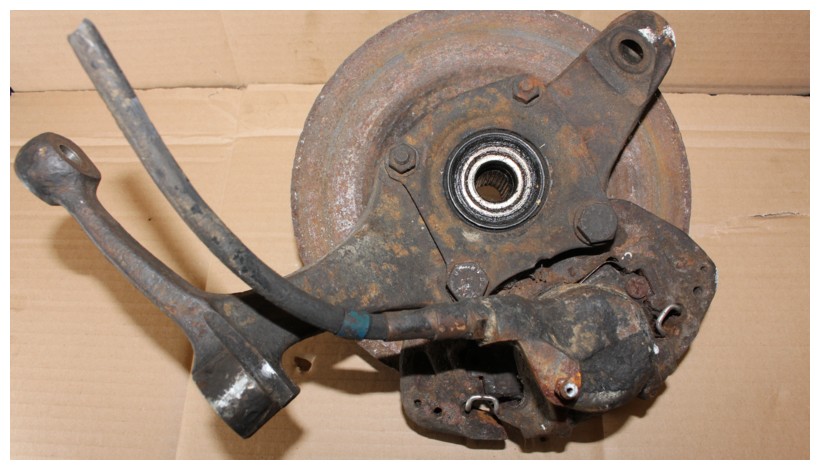

Man, man, man! Verrosteter Originalzustand!!

Aber 2 Fragen an die „alten Hasen“ der Szene!

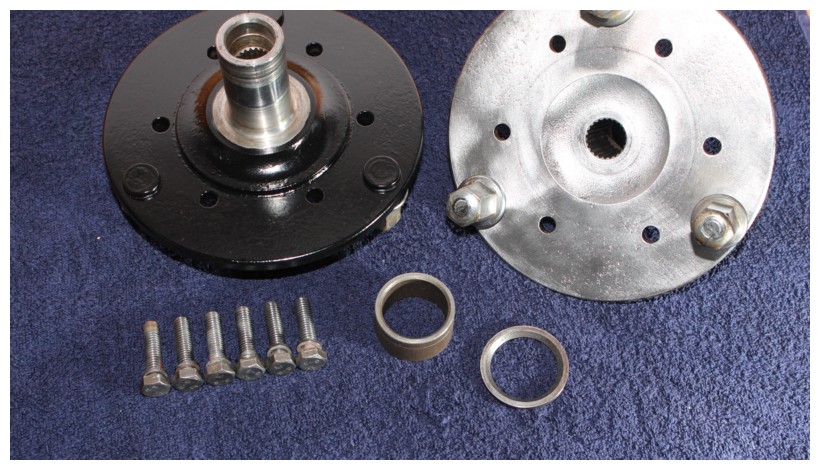

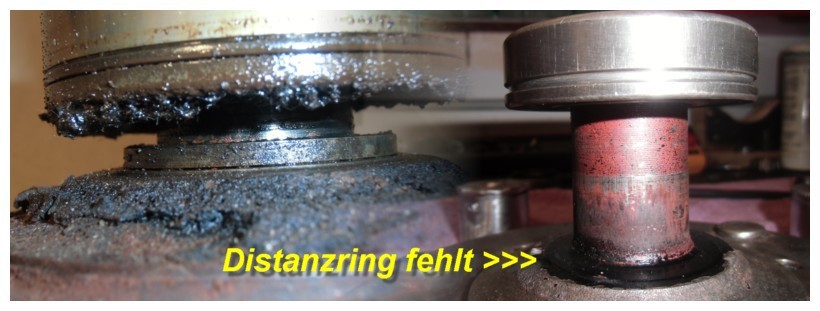

1. Warum fehlt bei manchen Radnaben der Ring (08 24 519 600 [P.R.1104]) vor dem Kugellager?

Hatte ich schon einmal bei einer Renovierung bemerkt.

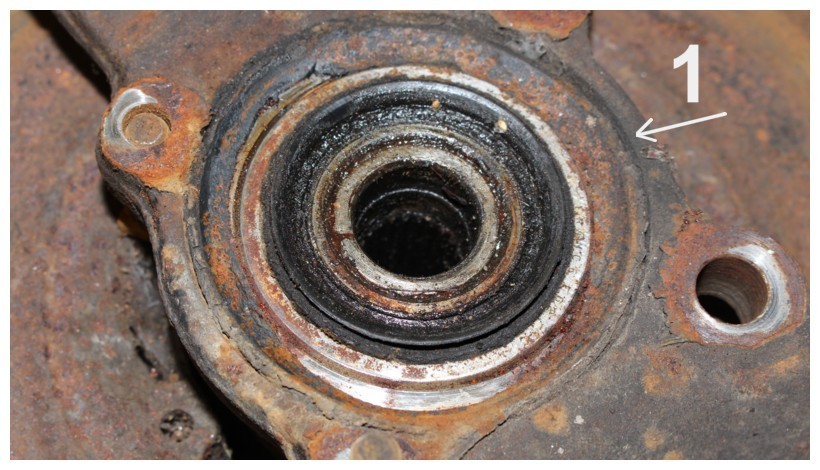

2. Welche Dichtmasse wäre für (1) zu empfehlen?

Lager und  Gelochte Bremsscheiben werden erst geliefert.

.

www.sprowi.at

Liebe Grüße Alois

RE: Achsschenkel Renovierung, 02.01.2016 22:01

Hallo Alois,

der Distanzring ist meiner Meinung nach auf jeden Fall notwendig, da die Nabe ja unten leicht angefast ist und das Lager keine Fase besitzt. Der Ring ist ja einseitig auch mit einer passenden Fase versehen.

Als Abdichtung für 1 nehme ich immer säurefestes und hitzebeständiges Silikon aus dem KFZ Fachhandel.

Grüße,

Daniel

RE: Achsschenkel Renovierung, 02.01.2016 22:48

Eben, der Ring sollte/muss sein, aber ich habe eben schon 2-mal Radnaben zerlegt wo keiner vorhanden war. Sie sahen mir aber nicht so aus als ob sie schon jemand zerlegt hätte.

Also meine Vermutung, schon ab Werk gepfuscht!

Liebe Grüße Alois

RE: Achsschenkel Renovierung, 03.01.2016 13:53

Hallo Alois,

dieser Ring sollte wieder drauf, da sonst der innere Ring des Lagers nur gegen den Konus klemmt bzw. anlaufend gehalten wird.

Hingegegen ist die Gummilippe, an manchen hinteren Radlagern vorhanden, nicht unbedigt notwendig, wenn es ein geschlossenes Lager ist.

Als Dichtmasse würde ich, auf sauberen fettfreien Untergrund, normale PU basierende Karosseriedichtmasse verwenden. Ich denke, aus der Erfahrung raus, besser als

eine Dichtmasse auf Silikonbasis.

Viel Erfolg

Thomas

RE: Achsschenkel Renovierung, 03.01.2016 15:36

Danke Thomas für die Rückmeldungen, Dichtmasse ist klar.

Das der Ring nicht fehlen darf ist zu 100% klar, habe ich ja nie anders in Erwägung gezogen.

Aber WARUM bei Original Achsschenkel die offensichtlich noch nie zerlegt wurden dieser Ring fehlt ist mir trotzdem ein Rätsel.

Wie schon gesagt vermute ich Schlampigkeit im Werk.

Liebe Grüße Alois

RE: Achsschenkel Renovierung, 03.01.2016 15:59

---

sprowi:

.......

Wie schon gesagt vermute ich Schlampigkeit im Werk.

Liebe Grüße Alois

---

Nee, das glaube ich nicht. Unsere Schätzchen wurden garantiert alle mit besonderer Sorgfalt zusammengeschustert

Geht denn das Lager nicht kaputt wenn es auf den Bogen gepresst wird ? Dann müsste doch der Innenring platzen ?

RE: Achsschenkel Renovierung, 03.01.2016 16:08

Das habe ich mir auch schon gedacht, wie kann das Lager in seiner Position bleiben, vor allem beim Einbau der Antriebswelle, aber anscheinend habe die Spanier ( in meinem Fall) eine Lösung gefunden.

RE: Achsschenkel Renovierung, 03.01.2016 16:09

Hallo Thomas, Danke nochmals für den einleuchtenden Tipp.
Karosseriedichtmasse, habe sogar noch einige Meter von meiner letzten Renovierung über.
(Würth Karosserie Dichtband 10mm rund)

Liebe Grüße Alois

RE: Achsschenkel Renovierung, 30.01.2016 18:20

Hallo liebe Forumsfreunde, endlich kann ich weitermachen.

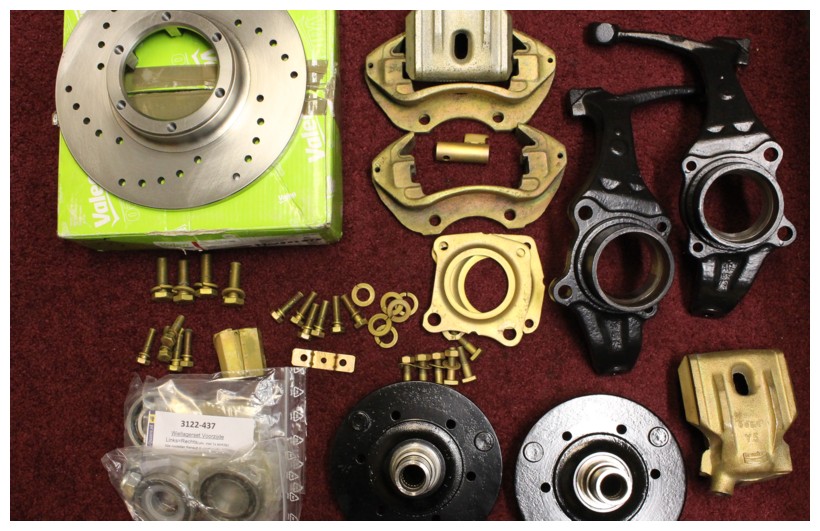

Nachdem ich alle Teile zusammen habe geht es ran ans zusammensetzten.

Das 2te Set ist eine schärfere Version und wird höchstwahrscheinlich auch verbaut werden.

Alle Teile gestrahlt und gelbverzinkt oder lackiert.

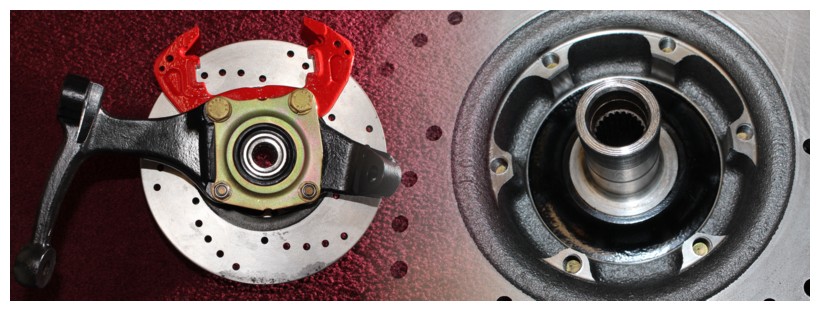

Gelochte Bremsscheiben von Valeo-186226-MIN-TH-9-6726

Bendix 48mm Bremssattel und Ferodo Bremsbeläge.

All die Teile waren auch z.B. im Renault R5 Apline 1.4 Turbo verbaut, sollten also für den R4 mehr als ausreichend sein.

Wurde ja schon öfters im Forum erwähnt.

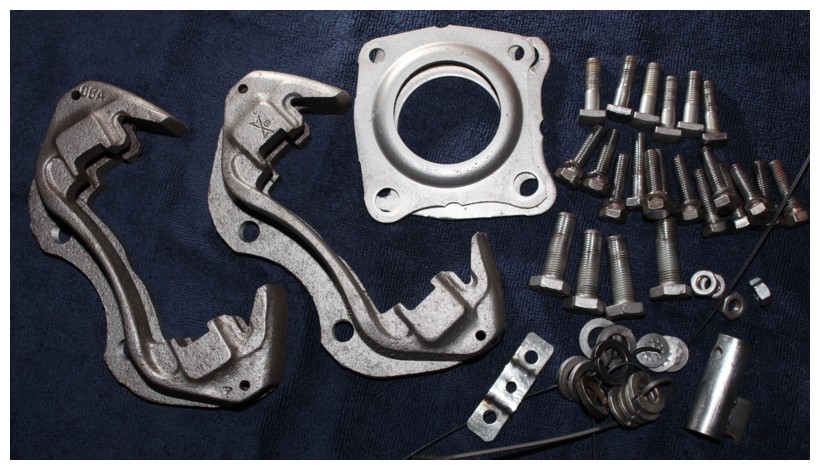

Alle Teile Glasperlen gestrahlt. Danke Herbert.

Puzzle für grobmotorische Menschen.

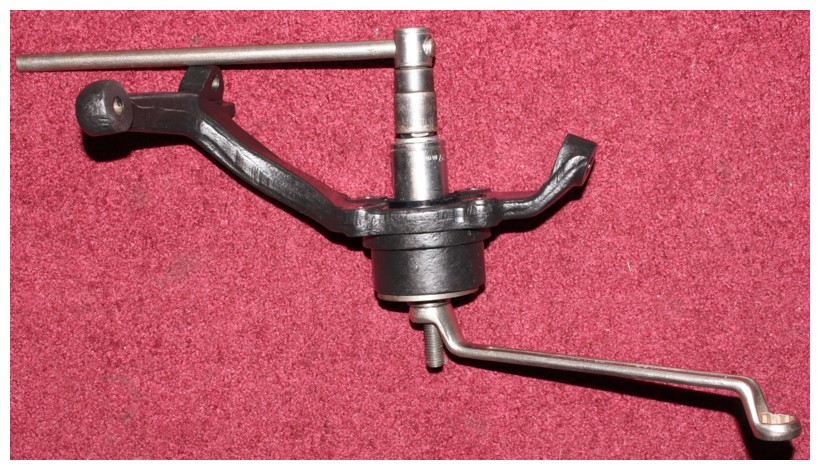

Einsetzten der Kugellager mit einfacher aber wirkungsvoller Methode.

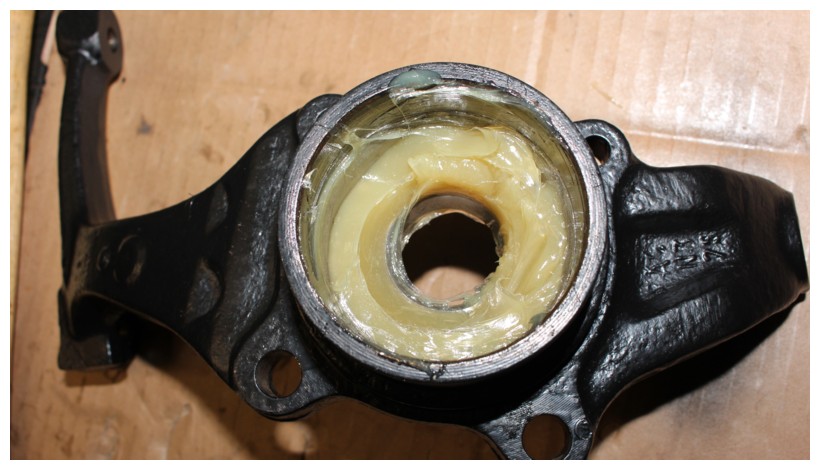

Sollte genügend Fett sein.

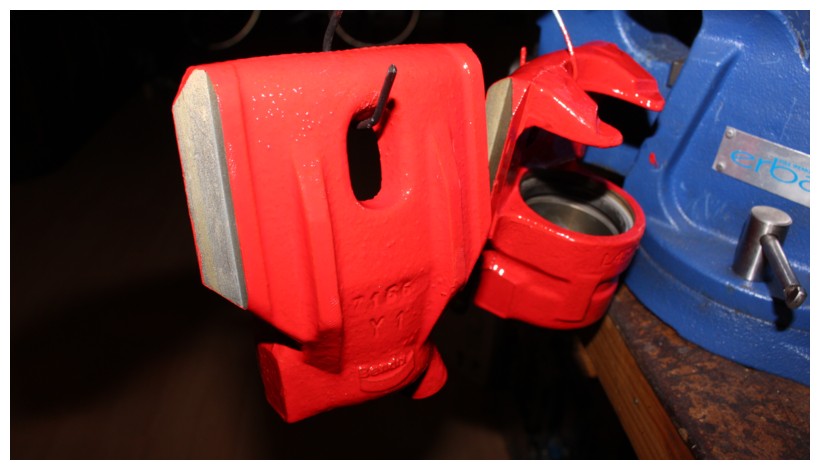

Bremssattellack Profi 2-K System / racing red

Eigentlich schade, dass nachher kaum was davon zu sehen ist, weil die Felgen alles verdecken.

.

www.sprowi.at

RE: Achsschenkel Renovierung, 04.02.2016 18:42

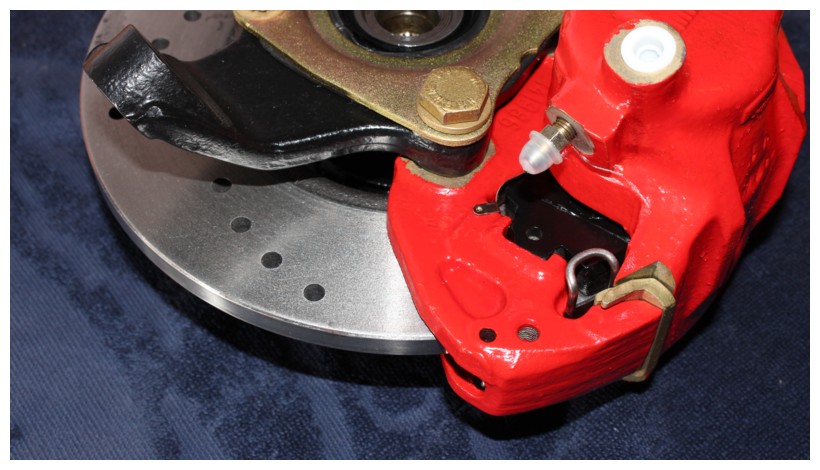

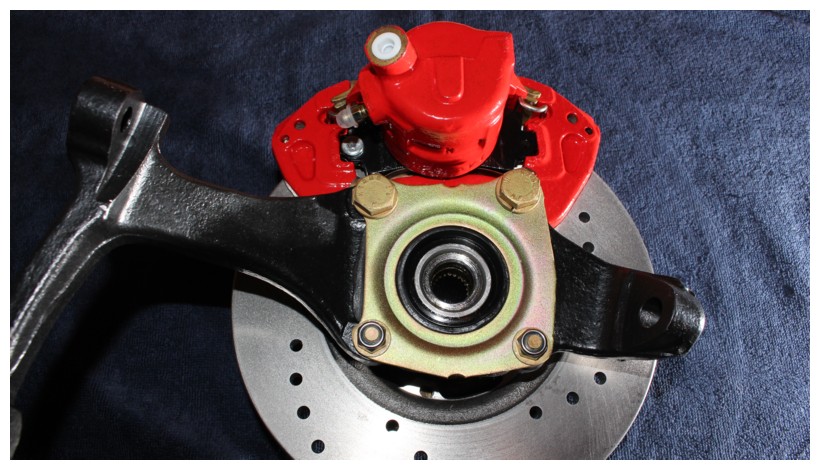

So, Bremszangen nochmals mit Bremssattellack gestrichen und alles zusammengesetzt.

Gespannt bin ich auf den morgigen Tag, da kommen die besagten Banjo Verbindungen.

Schau’n wir mal ob sie passen?

Liebe Grüße Alois

RE: Achsschenkel Renovierung, 04.02.2016 19:44

Hast du sehr schön gemacht und auch schön an zu sehen, zu schade um sie ein zu bauen. Nach ein paar huntert Kilometer ist alles schön schwarz vom Bremsstaub, aber ja so ist es eben, aber wir wissen ja was unter dem Staub ist und das ist das wichtigste.

Grüße Amigo

RE: Achsschenkel Renovierung, 04.02.2016 19:48

Sehr schön...

Physikalisch betrachtet ist eine Entlüfterschraube die nach unten zeigt aber eher eine Entwässerungsschraube

RE: Achsschenkel Renovierung, 04.02.2016 20:02

Hallo Alois.
Sehr schön gemacht, wie immer. Am besten gefallen mir die schön gelochten Bremsscheiben
Wo hast Du die denn her?
Ob so was i bei uns vom TÜV abgesegnet wird? Wäre schön, will haben!

Grüße vom Rhein

RE: Achsschenkel Renovierung, 04.02.2016 20:02

Tja, da hat mir die Frau doch glatt die falsche Bremszange gebracht

Aber so ist es wenn man am Tisch die Teile zusammensetzt und nicht am Wagen.

Danke Ecki

RE: Achsschenkel Renovierung, 04.02.2016 20:11

Hallo zusammen und Danke für die Blumen

Gelochte Bremsscheiben von Valeo-186226-MIN-TH-9-6726

All4Renault

RE: Achsschenkel Renovierung, 04.02.2016 20:34

So, jetzt kommt kein Wasser mehr raus.

RE: Achsschenkel Renovierung, 04.02.2016 23:18

vielleicht gibt es ja Redstuff auch passend für deine Sättel...

EBC Redstuff Bremsbeläge sind frei von aggressivem schwarzem Bremsstaub

http://www.ebc-sport-bremsen.de/REDSTUFF-bremsbelag.php

Roman

RE: Achsschenkel Renovierung, 05.02.2016 18:27

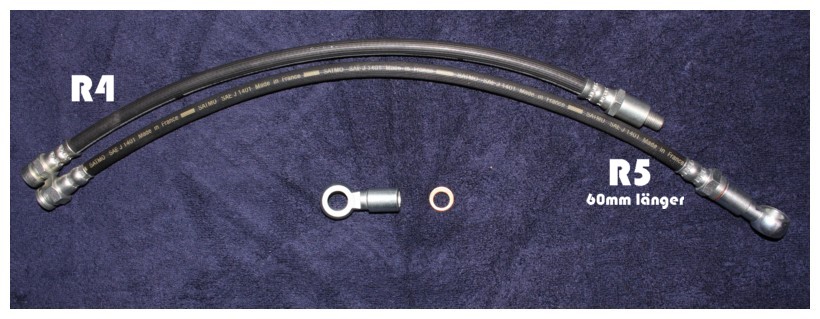

Bremsschläuche mit Banjo sind da!   Original und kpl. von Mecaparts

Die vom R5 sind nur 60 mm länger als die des R4 (länge ohne Banjo) würden also aus meiner Sicht passen, wenn nicht kann ich immer noch auf die R4 Schläuche umschrauben.
Somit sollten eigentlich auch die Stahlflex Bremsschläuche R5 Turbo I/II von Simon passen.

Jetzt bin ich noch auf der Suche der passenden Hohlschrauben.

Danke Roman, für deinen Tipp mit den EBC Redstuff Bremsbelägen, aber aus „Rennsportlich-Historischen-Gründen“ bin ich für FERODO Beläge. Hat auch einiges an Aufwand gekostet sie zu bekommen.

FERODO Bremsbeläge

Liebe Grüße Alois

RE: Achsschenkel Renovierung, 09.02.2016 16:43

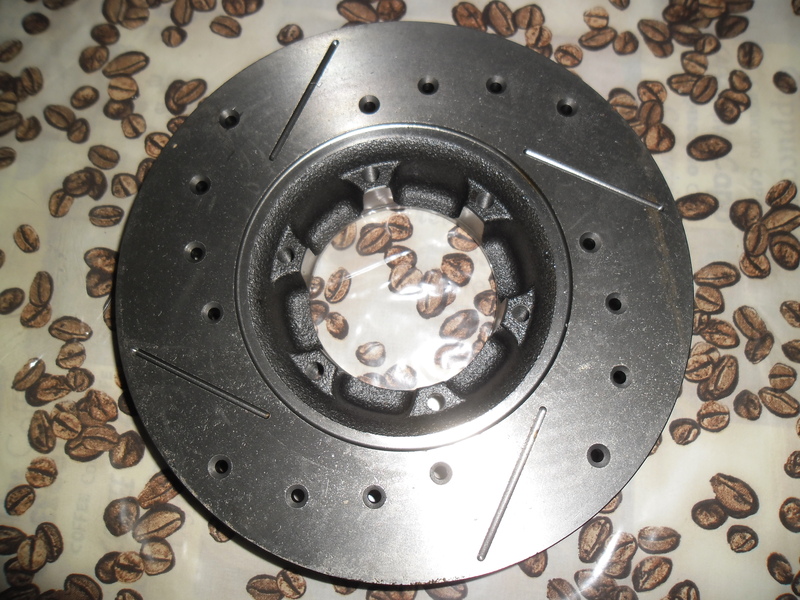

Ich habe heute meine gelochten Bremsscheiben aus Frankreich bekommen. Die Portugiesen waren mir zu teuer!

MrG, RF

RE: Achsschenkel Renovierung, 09.02.2016 19:15

Hallo Chris.
Du willst uns doch jetzt nicht im unklaren lassen, über Deine Bezugsquelle oder?
Was sagt eigentlich der TÜV dazu? Du weisst, das ich diese Teile auch einbauen muß, da wir ja das gleiche Ziel verfolgen.
Grüße aus Speyer von Detlev

RE: Achsschenkel Renovierung, 09.02.2016 19:25

Hallo Chris, sind ja keine reinen Loschscheiben, haben ja auch Schlitze.

Würde mich auch interessieren Type, Bezugsquelle und natürlich der Preis.

Obwohl 45 Euro/Stk. ich auch nicht übertrieben fand.

RE: Achsschenkel Renovierung, 20.02.2016 18:14

Hallo Alois, Hallo Chris
Ich habe gestern meine Loch-Schlitz-Scheiben auch bekommen.
Ist zwar nicht die gleiche Bezugsquelle die Chris hatte, aber immerhin bin ich auch fündig geworden. Durch die Versandkosten aus Frankreich,
sind sie natürlich nicht billiger geworden als die aus Portugal.

Leider werden die Bremsscheiben später von den Felgen verdeckt.

RE: Achsschenkel Renovierung, 20.02.2016 19:00

Hi Detlev, ja habe mittlerweile die Adresse aus Frankreich von Chris bekommen.

Obwohl ich beim Internet suchen  mich mit vielen Trick’s in Rennsport und Tuning-Seiten bewegt habe, kamen keine mit Loch-Schlitz.

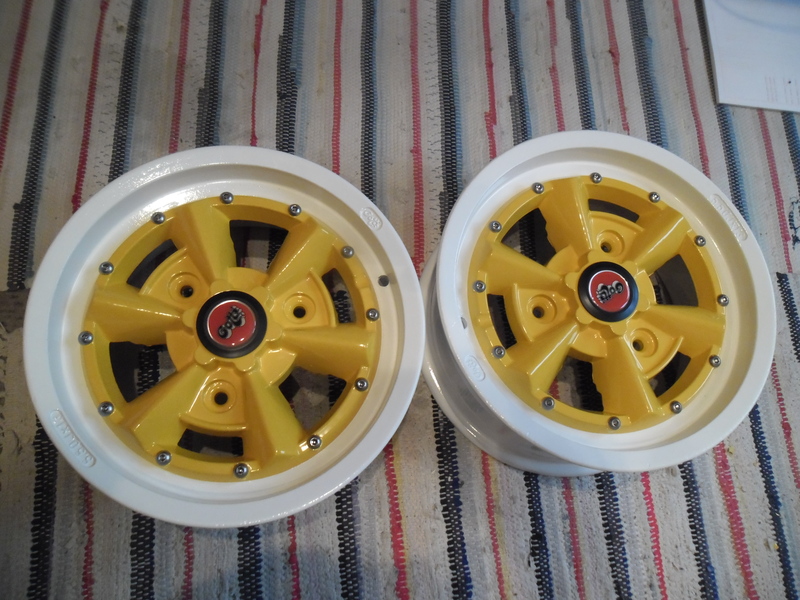

Aber die Gotti Felgen kosten sicherlich ein Vielfaches von den Bremsscheiben, somit sind sie sicherlich wieder billig gewesen.

Liebe Grüße Alois

RE: Achsschenkel Renovierung, 20.02.2016 19:11

Tolle Bremsscheiben und noch tollere Felgen!

Bitte stell ein Foto ins Forum, wenn die Felgen am 4er sind!

liebe Grüße Helmut

RE: Achsschenkel Renovierung, 23.02.2016 07:20

Geil!
