Soffitte R4 Innenraumbeleuchtung, 18.06.2016 17:25

Hallo Gemeinde, habe seit Kurzem wieder mal einen R4. BJ 82, noch mit dem schönen Jaeger-Tacho und Rückspiegel auf dem Armaturenbrett.

Habe vorhin festgestellt, daß die Innenraumbeleuchtung nicht funzt - ist ja auch keine Soffitte drin.

Leider habe ich kein Handbuch dazu und meine Ausgabe "Jetzt helfe ich mir selbst" gibt hierzu leider keine Auskunft.

Jetzt die Frage: weiß jemand die Watt-Zahl für die Soffitte der Innenraumbeleuchtung? Sinnvoll wären sicher 10W, aber ich weiß nicht, ob der Kunststoff unter der Hitze leidet.

Freue mich auf Antwort und sage schon mal vielen Dank

LG und schönen Samstagabend

RE: Soffitte R4 Innenraumbeleuchtung, 18.06.2016 17:59

Hallo, 10 Watt sollten auch gehen, wenn man es nicht Stundenlang brennen lässt.

sowirdsgemacht.com/band62/Renault-R4.html#!195

RE: Soffitte R4 Innenraumbeleuchtung, 18.06.2016 18:19

Super - vielen Dank für die schnelle Hilfe. Daß es 5Watt sind hatte ich schon befürchtet. Das mit der 10W Soffitte trau ich mich nicht so recht. Ist alles nur Plastik dort und ich kenne die Problematik vom Mercedes - da kann die die Instrumentenbeleuchtung mit der höheren Wattage die Fassungen zum schmelzen bringen.

Ist ja eigentlich auch eher wegen der Vollständigkeit und weniger wegen der Zweckmäßigkeit.

Nochmals herzlichen Dank und schönes Wochenende

RE: Soffitte R4 Innenraumbeleuchtung, 18.06.2016 19:14

Es gibt doch auch LED-Birnchen, die da reinpassen. Dürfte bei der Innenraumbeleuchtung den TÜV ja wohl kaum interessieren.

Sowas mein ich. Weiß nicht, ob so etwas auch noch passen würde. Es gibt noch andere Ausführungen, bei Ebay werden die Dinger massenweise für wenig Geld angeboten.

Viele Grüße
Wolfgang

RE: Soffitte R4 Innenraumbeleuchtung, 19.06.2016 16:34

Hallo lieber Wolfgang,

so eine LED-Pseudosoffitte habe ich versuchsweise auch in die Innenraumbeleuchtung gebaut. Gibt Licht wie Sau, wird nicht warm - aber das Licht ist sehr bläulich... Die Dinger die ich aufgetan habe haben 4 LED-Plättchen drauf,  geben Licht wie wenn Du 21W normal drin hättest und außerdem besteht keine Gefahr dass der Kunststoff schmilzt... Wenn da nur nicht dieser scheußliche kalte blaue Farbton wäre....!

Alles Liebe,

Hans

RE: Soffitte R4 Innenraumbeleuchtung, 19.06.2016 21:16

Hallo Hans,

ich kann mir vorstellen, wie das aussieht... ziemlich ungemütlich wahrscheinlich. Aber grundsätzlich gibt es ja auch LEDs, die warmes Licht abgeben. Vielleicht wird sowas ja auch mal irgendwo angeboten.

Was mich an den LED-Lämpchen reizt ist ja vor allem die Stromersparnis: Da muss man sich dann endlich keine Gedanken mehr machen, wenn man mal länger die Innenraumbeleuchtung an hat.

Viele Grüße
Wolfgang

RE: Soffitte R4 Innenraumbeleuchtung, 19.06.2016 21:21

Wie lang sind eigentlich die Soffitte, die beim R4 rein kommen? Es werden ja verschiedene Längen angeboten.

Beim Rumsuchen bin ich noch auf diese Version gestoßen. Sehr minimalistisch. Meint ihr, die passen in die Fassung? Oder gibt das nur Probleme?

Viele Grüße
Wolfgang

RE: Soffitte R4 Innenraumbeleuchtung, 20.06.2016 08:24

Also wenn die wirklich(!) warmweiß (also deutlich unter 3000 Kelvin, idealerweise um die 2700K ) sind, wären sie schon klass, aber um einen Euro ist ja nix verhackt....

Mit sechs LED SMD 5050 (das ist die dritte Generation LED) sollten sie auch ein halbwegs passables Licht geben, so ca. 70 bis 85 Lumen wenn‘s wahr ist...

Ob die Drahtbügel so gut halten wie herkömmliche Soffittensockel wage ich allerdings nicht zu beurteilen.

Alles Liebe,

Hans

RE: Soffitte R4 Innenraumbeleuchtung, 20.06.2016 14:30

Wäre da noch die Frage nach der Länge. Weiß jemand gerade, welche man für den R4 braucht?

Viele Grüße
Wolfgang

RE: Soffitte R4 Innenraumbeleuchtung, 20.06.2016 15:03

Die Originallänge beträgt 36,5 mm, der Glaskörper hat einen Durchmesser von 10,5 mm und die Kontaktenden haben einen Durchmesser 8,5 mm wobei das mal von Hersteller zu Hersteller sicher um 1-2 mm unterschiedlich sein kann und auch keine Rolle spielt da genug platz ist zum reinstecken und auch sicher passt. Schau mal unten auf den Link da sind die Maße auch ersichtlich und sind fast die gleichen die ich gemessen habe bei einer Sofitte aus de 80er Jahren.

https://www.conrad.de/de/soffitten-leuchtmittel-osram-standard-navette-c5w-12-v-1-paar-sv85-8-x-l-11-mm-x-36-mm-853486.html

Grüße Amigo

RE: Soffitte R4 Innenraumbeleuchtung, 22.06.2016 10:37

Hallo Leute,

nach mehreren LED Käufen bläulicher Exemplare habe ich für mich die perfekte Variante für das typische R4 Innenlicht gefunden:

Eine schön warmweiße, extrem helle und mit 3 Watt stromsparende LED, die das Lampengehäuse nicht spürbar erwärmt.
Ihr bekommt sie hier in der Bucht: www.ebay.de/itm/LED-G4-Fassung-12V-AC-DC-DC-1-10-Watt-Lampe-Leuchtmittel-Leuchte-Teller-Stift/111446591772?_trksid=p2047675.c100005.m1851&_trkparms=aid%3D222007%26algo%3DSIC.MBE%26ao%3D1%26asc%3D33851%26meid%3De3a49b141d7b413cb4cffc1432a2d6bd%26pid%3D100005%26rk%3D2%26rkt%3D6%26mehot%3Dpp%26sd%3D231722032390

Kostenpunkt 3,99 Euro dürften verkraftbar sein...

Einbau:

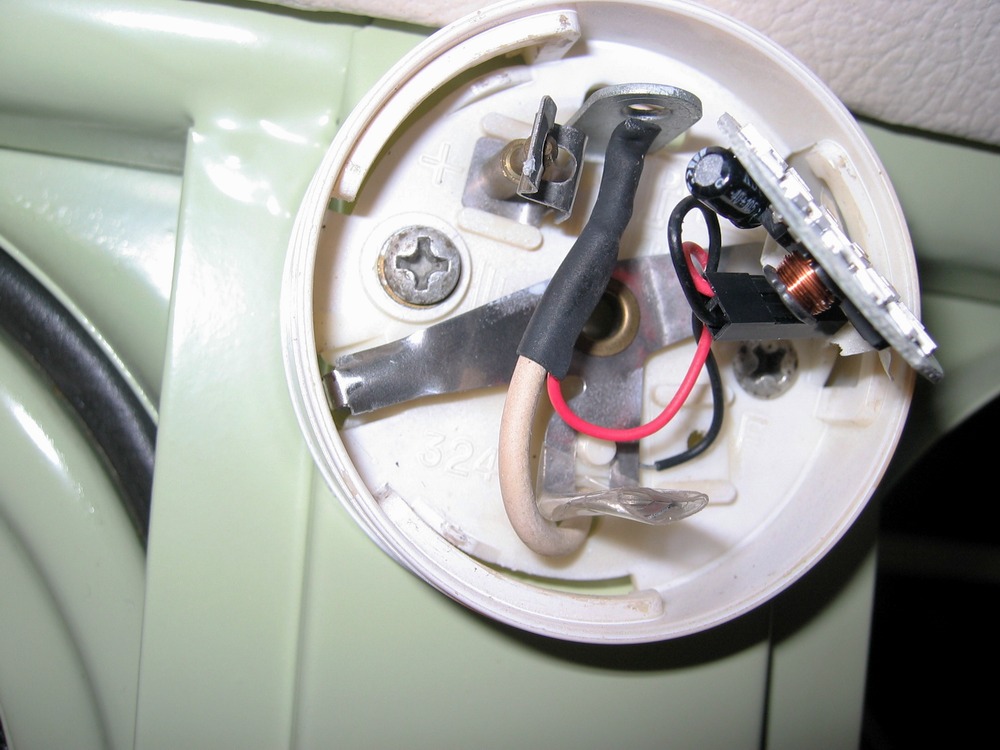

Ich habe die Drahtbeinchen der Platine nach hinten umgebogen.

Dann habe ich den von einer anderen LED vorhandenen Jumperstecker mit den beiden Kabeln dran aufgesteckt (man kann aber auch 2 Drähte anlöten); Isolieren mit Tape nicht vergessen!.

Das Minuskabel habe ich einfach unter den nach unten gehenden Halter der Soffittenaufnahme geklemmt (den Soffittenhalter habe ich mit Tesa isoliert).

Das Pluskabel habe ich aus seiner ursprünglichen Klemme genommen und mit Schrumpfschlauch mit dem Pluskabel der LED verbunden -ohne Löten.

Im Übrigen braucht die LED Platine nicht befestigt werden, sie hält durch die Kabel.

Bei Bedarf ist das Ganze in Sekundenschnelle wieder in den Originalzustand gebracht...

Leistung:3Watt(Stromaufnahme von mir gemessen: 230 mA)

Lichtstrom:220 lumen

Abmessungenø26 H: 5mm

Spannung:12V AC/DC

Farbtemperatur:3000K Warmweiß

Lebensdauer:50.000 h

Dimmbar:NEIN

Schaltzyklen:25.000x

Abstrahlwinkel:120°

Energieeffizienzklasse:*A

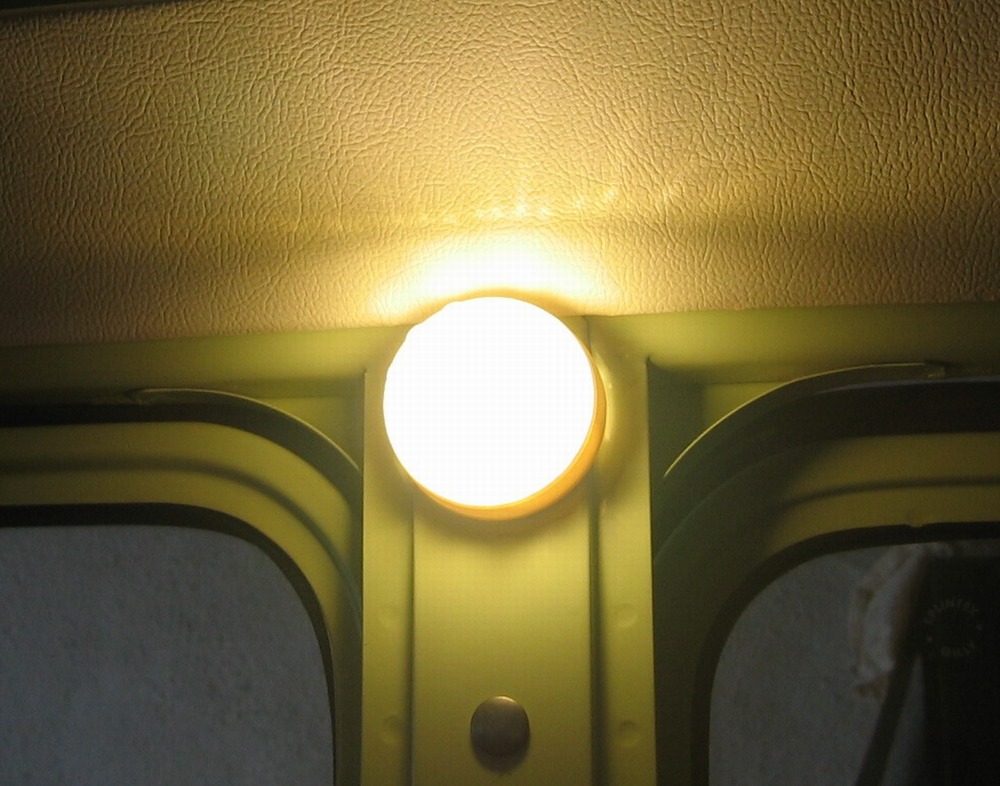

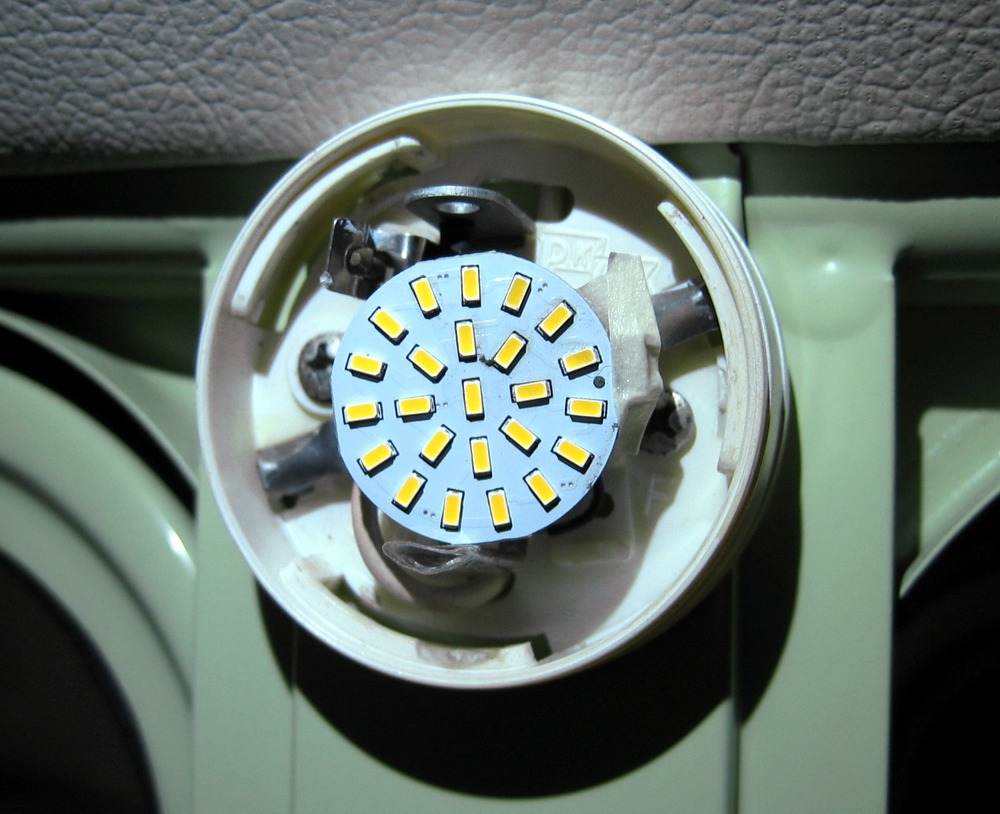

Hier 3 Bilder:

Vielleicht ist diese Variante auch für den Einen oder Anderen von Euch eine Erleuchtung... und voraussichtlich nie mehr Birnenwechsel nötig:)

Sonnige Grüße

Tom
