Mein F4 wird zum Minicamper, 29.03.2015 11:34

Hallo Ihr R4ler,

Heute eröffne Ich einen neuen Thread bei dem es um mein aktuelles Projekt geht ,die Transformation meines 83er F4´s von einem nackten Lieferwagen in einen gemütlichen aber spartanischen Minicamper.

Dabei habe ich mich natürlich auch von euren zahlreichen Beiträgen inspirieren lassen. Auch in den einschlägigen Foren zum Thema Wohnmobilausbau habe ich viel gelesen.

Ich brauche aber nicht so ein Megakomfortables ’zweites Zuhause’ mit fließendem Wasser, Kochstelle, Mikrowelle und Satanlage sondern eher ein überdachtes Zelt das ich aber nicht immer wieder auf und abbauen muss .

Ziel ist ein wunderschönes,komfortables,leises Reiseauto in dem Ich bequem alleine Übernachten kann.

So habe ich bis jetzt gearbeitet :

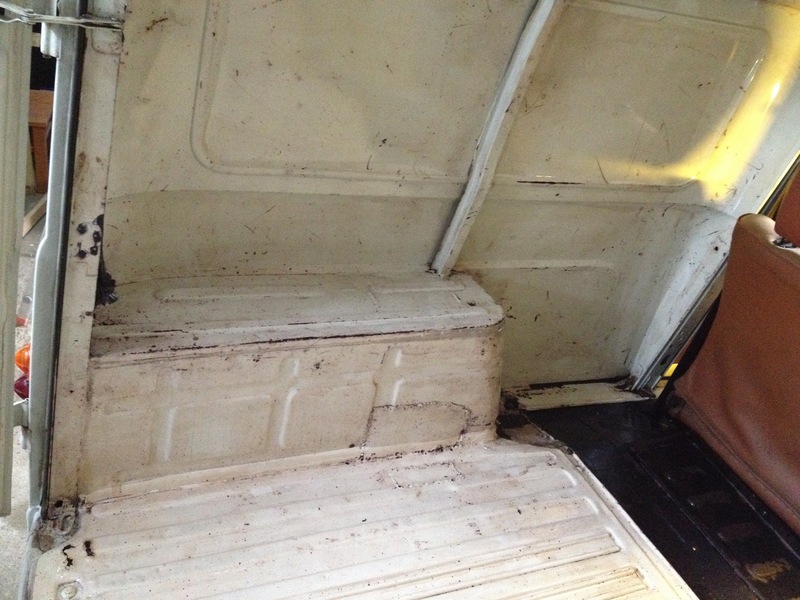

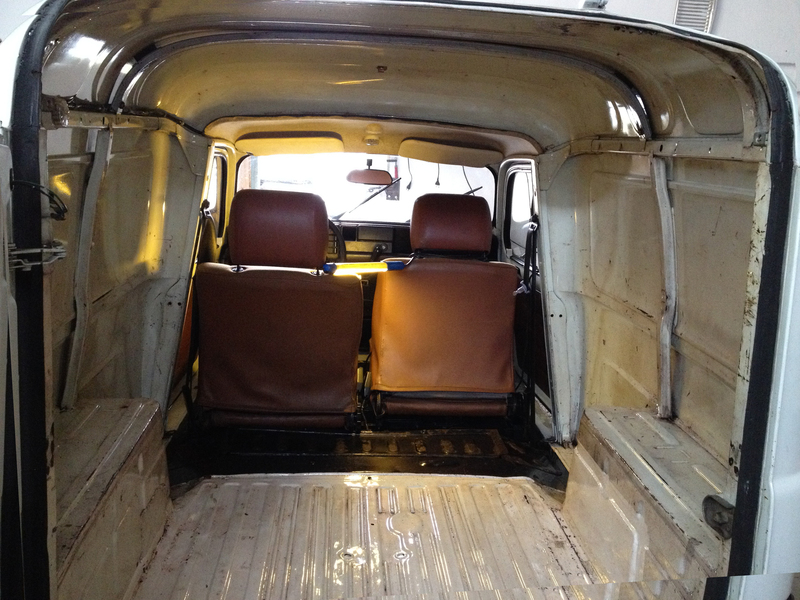

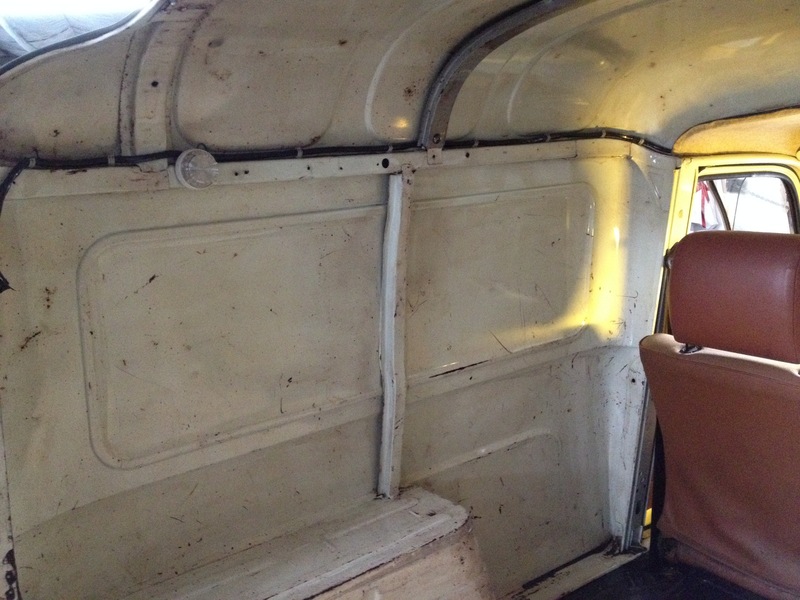

Das Fahrzeug habe ich zuerst von innen gereinigt ,allen losen Gammel und Rost entfernt und dann ganz wichtig, mit ordentlich Silikonentferner alles gründlich entfettet.

Anschließend habe ich den kompletten Innenraum 2mal mit " Brunox Epoxi" nicht sparsam ausgerollt.

Nach ein paar Stunden,wenn das Mittel ins Lilafarbene umschlägt ,wunderst du dich wieviel vom vorher nicht sichtbaren Rost das Brunox an die Oberfläche zieht.

" />

" />

" />

" />

Um den Geräuschpegel massiv zu senken habe ich dann die großen Blechflächen an den Seiten, am Dach, in den 3 Türen und in der Leiterklappe mit "Silent Coat " aus dem Lautsprecherbau beklebt.

Das Material ist aus Kunststoff 2mm dick und lässt sich, wenn es mit der Heißluftpistole erwärmt wird, wunderbar verarbeiten.

Da diese Flächen einen riesigen Resonanzkörper bilden müssen sie vor der Isolierung getrennt behandelt werden.

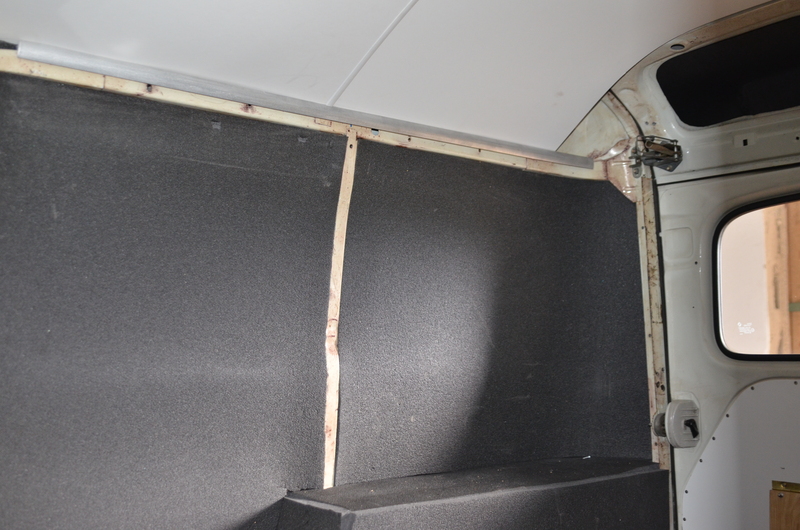

Die anschließende Isolierung habe ich mit " Extreme Isolator " gemacht. Das Zeug wird heute in allen Wohnwagen und Mobilen verwendet. Hab es mir beim Reimohändler um die Ecke besorgt .

Durch die sehr dichte Schäumung ist es sehr flexibel und ganz einfach mit dem Cuttermesser zu schneiden. Deshalb konnte ich  zwischen den Rahmenteilen perfekte  Klemmpassungen erzielen und den Kleber bis auf ein paar Stellen weglassen.

" />

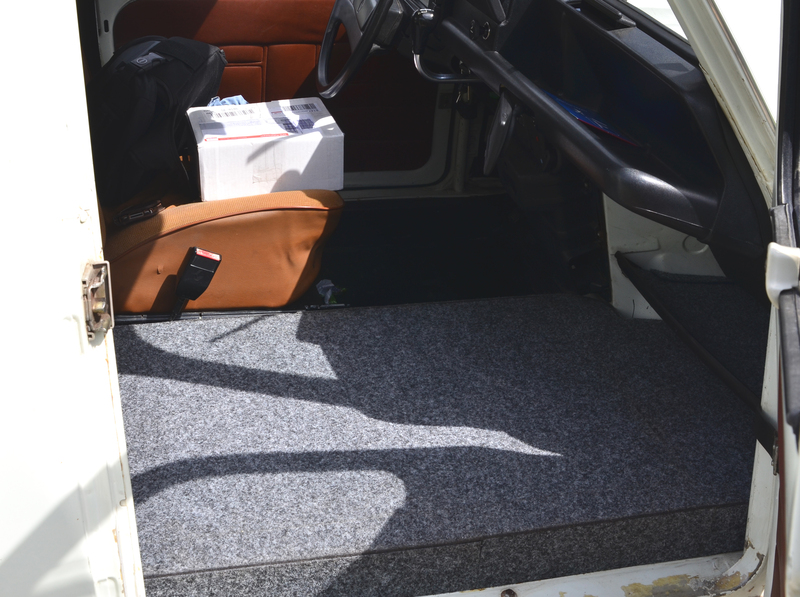

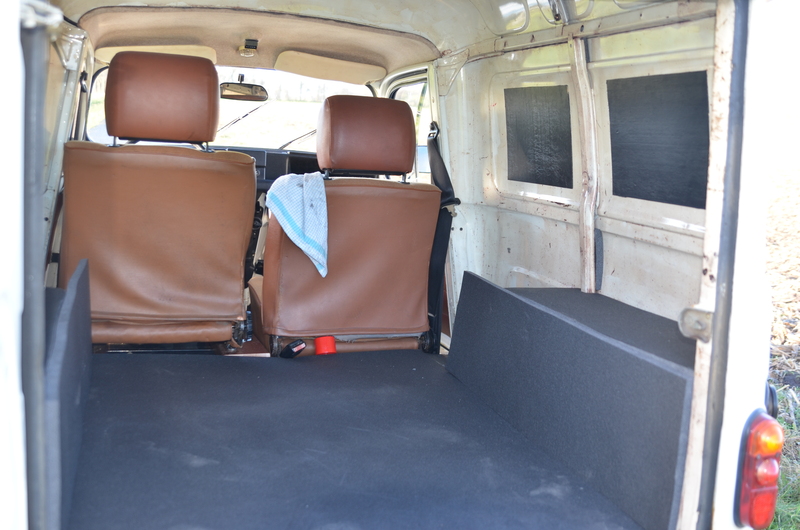

Die Bodenplatte habe ich aus 9mm Siebdruckplatte gemacht. Das ist stabil genug und  wiegt nicht soviel, außerdem kommt hier nachher noch ein strapazierfähiger Nadelfilz drüber.

Die Bodenplatte habe ich so zugeschnitten das ich sie bei Bedarf immer wieder rausnehmen kann ohne die Verkleidung demontieren zu müssen.

" />

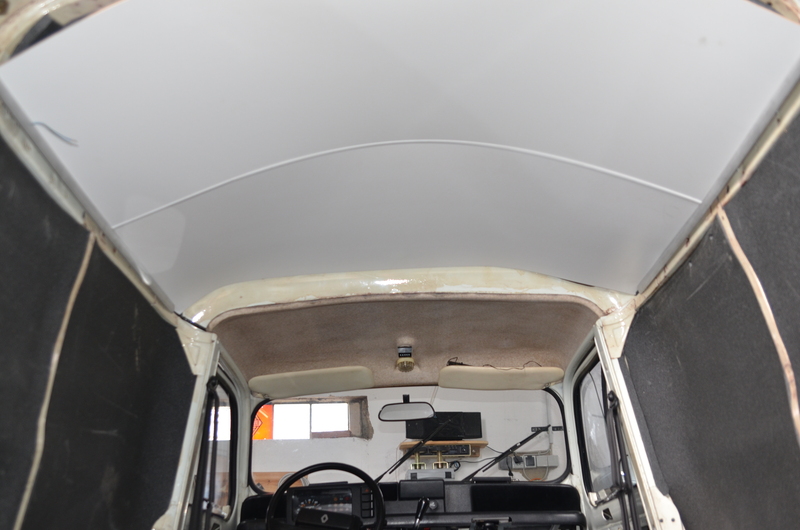

Decke und Wandverkleidung mache ich aus weiß beschichteter 4mm Pressspanplatte die ich zum Schutz gegen Feuchtigkeit von hinten und an den Schnittkanten klar lackiere.

Wollte erst dickeres Material nehmen aber die 4mm sind erstaunlicht stabil wenn sie erstmal eingebaut sind. Hier steht bei mir Gewichtsersparniss im vordergrund.

" />

" />

Morgen gehts es dann weiter mit den Wänden. Sobald es wieder was zu Fotografieren gibt werdet ihr es erfahren.

Gruß Thilo

RE: Mein F4 wird zum Minicamper, 29.03.2015 13:51

Hallo Thilo,
wen „Mann“ groß ist, ist so ein Umbau eine echte Herausforderung, so mal  der F4 schon sehr wenig Platz zum Wohnen bietet. Vom Raumgefühl sollte doch ein Hochdach zum nachträglichen einbauen einen alternative sein, wird sich leider nicht so einfach realisieren lassen. Die so am Markt sind, sind ab 100 x 100.

Ich hatte mir vor Laaaanger Zeit einen Fiat 850 T Kastenwagen besorgt, und wollte ebenfalls einen Camping umbau machen, habe aber alles verworfen und ihn verkauft. Heute tut es mir leid.

RE: Mein F4 wird zum Minicamper, 29.03.2015 14:59

Hi Alois,

Das mit der Größe ist bei meinen 187cm gar kein Problem. Natürlich geht das nur ohne den Beifahrersitz damit die Füße Platz haben. Ein F6 kam für mich nie in Frage, die Optik mag ich überhaupt nicht. Ein Hochdach brauche ich auch nicht da ich ja im Fahrzeug nicht stehen will.Habe schon oft in einer nicht ausgebauten Fourgonette übernachtet. Jetzt wird es Zeit das ich mir einen so fertig mache wie es meinen Bedürfnissen entspricht.

Da Zustand 1 Restaurierungen nicht mein Geschmack sind der Wagen eh bereits H zugelassen ist bleibt er natürlich von aussen völlig unberührt. Schöne Patina mit Macken und Beulen, genauso soll für mich ne Fourgonette nach 32 Jahren eben aussehen.

Gruß Thilo

RE: Mein F4 wird zum Minicamper, 29.03.2015 15:54

Hallo Thilo,
legst Du Dich in Deinem F4 direkt auf den Boden? Kein Innenausbau oder sowas? Mit Isomatte auf die Siebdruckplatte? Klappst Du den Beifahrersitz vor oder baust Du ihn aus? Das macht mich ja sehr neugierig. Hört sich an wie bei einem 20-jährigen....

Viele Grüße,
thomas

RE: Mein F4 wird zum Minicamper, 29.03.2015 19:13

Hi Thomas,

Na klar , ich lege mich direkt auf die Siebdruckplatte ,natürlich nackt. Aber nicht bevor ich das Nagelbrett hingelegt habe !!!

Scherz beiseite, ich habe natürlich unter der Siebdruckplatte auch isoliert. Auf die Platte kommt Nadelfilz, darauf eine Matratze. Da wo sonst der Beifahrersitz ist kommt eine herausnehmbare Platte rein die die Liegfläche verlängert. Der Soziussitz wird durch einen Klappsitz erstetzt oder fliegt ganz raus. Das muss sich bei den ersten Übernachtungen mal zeigen.

grüsse Thilo

RE: Mein F4 wird zum Minicamper, 29.03.2015 19:30

Ich konnte seinerzeit was von früheren F6-Besitzern übernehmen. Eine Platte, die auf die Radkästen gelegt wird und an der Vorderkante (durch gelenkig verbundene Stützen) abgestützt wird. In der Mitte war sie durch Scharniere zusammenklappbar. Für den F4 mußte ich sie etwas verkürzen. Damit ich mit 1,79 pennen konnte, habe ich noch eine Platte angelenkt, die auf der Kante der Beifahrer-Lehne lag (für den Klappsitz gabs eh keine Kopfstütze). Darunter war dann noch einiger Stauraum. D.h. zum Pennen mußte nix ausgeräumt werden.

Brauchte man sie nicht, ließ sich das ganze einfach rausnehmen und platzsparend zusammenklappen.

RE: Mein F4 wird zum Minicamper, 29.03.2015 21:33

... Und falls du nach der Fertigstellung merkst das das ganze doch eine Nummer zu klein ist hast du schon das nächste Projekt vor dir ;)

Quelle: http://www.thairv.com/board/index.php?topic=3893.0

Gruß Jan

RE: Mein F4 wird zum Minicamper, 30.03.2015 20:37

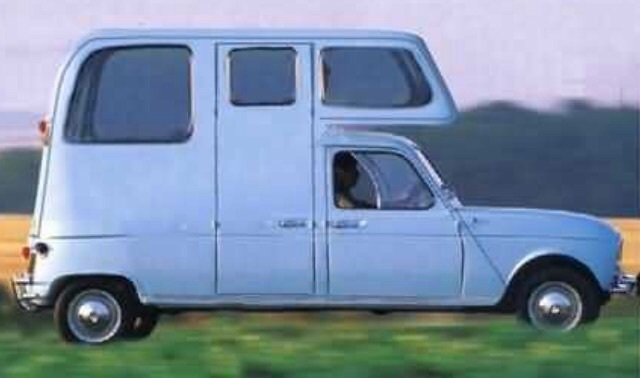

Ich warte ja immer noch drauf, dass den hier mal jemand nachbaut.

Viele Grüße
Wolfgang

RE: Mein F4 wird zum Minicamper, 31.03.2015 13:56

Mal kurz zum H-Kennzeichen:

Unser F6-Camper wurde auch selbst ausgebaut (schwirrt irgendwo im Forum) und genau das hat bei der H-Zulassung Probleme gemacht.

Obwohl alles auf sehr einfache "Rückrüstbarkeit" ausgelegt war/ ist (sind ca. 10 Schrauben in Nietmuttern) musste ich für die H-Zulassung alles wieder ausbauen.

Ob wir uns 2016 so dann nochmal aufn TÜV trauen weis ich noch nicht...

Aber vielleicht war der Prüfer auch nur verägert, nachdem er sich im R4 eingesperrt hatte weil er den Türöffner nicht fand :D

Grüße

RE: Mein F4 wird zum Minicamper, 03.04.2015 17:08

Hallo Thilo, das gefällt mir und möchte ich für meinen F4 auch machen. ich möchte im Frühsommer nach Süd-Frankreich und auch die Möglichkeit haben, mal im Auto zu schlafen. Der X-Trem Isolator wird auch als Schallisolierend beschrieben, brauch man da noch die Silent Coat darunter? Ich würde gern den Kasten isolieren, bildet sich dort kein Schwitzwasser unter so einer Platte? Würde mich über Infos sehr freuen, sende Dir meine email in Dein Briefkasten.

Bin schon sehr gespannt auf die nächsten Fotos. Gruß Harald

RE: Mein F4 wird zum Minicamper, 07.04.2015 18:51

Ein sehr schönes Projekt was Du da hast.

Nur eine kleine Anmerkung zur "Befestigung" der xtreme Isolation - soweit ich mich erinnere sollte diese vollständig flächig verklebt werden. Denn in den nicht verklebten Hohlräume zwischen Isolation und Blech kann/wird sich Kondenswasser bilden und das ganze wird dann unbeobachtet vor sich hin rosten.

also am Besten mit viel Kontaktkleber alles feste zusammen beppen!😃

Grüsse und viel Erfolg bei Deinem Ausbau

RE: Mein F4 wird zum Minicamper, 02.05.2015 09:33

Hallo ihr lieben,

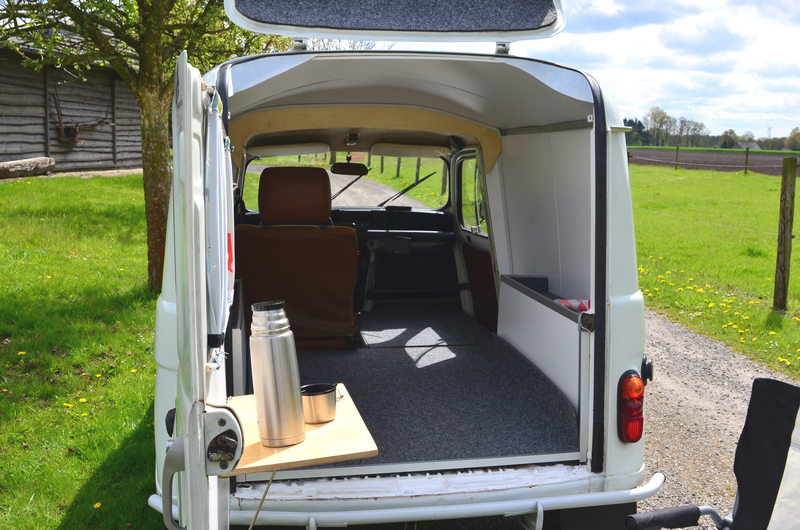

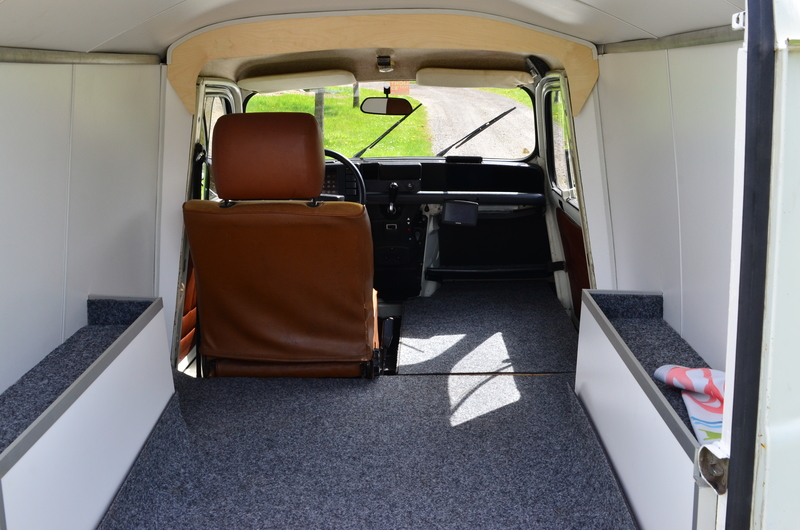

Die verwandlung meiner Fourgonette in einen Minicamper, ist fast fertig gestellt. Fehlt noch die Matratze und ein paar kleinigkeiten. Der Fahrkomfort ist genauso geworden wie ich es vorhatte, bis auf gewünschte kernige Motorgeräusche fühlt es sich an  wie in einem modernen Mittelklassefahrzeug. Total entkoppelt von den Windgeräuschen und dem nervigen Scheppern der großen Blechflächen.

Ein ganz neues R4 Gefühl, einfach Klasse.

" />

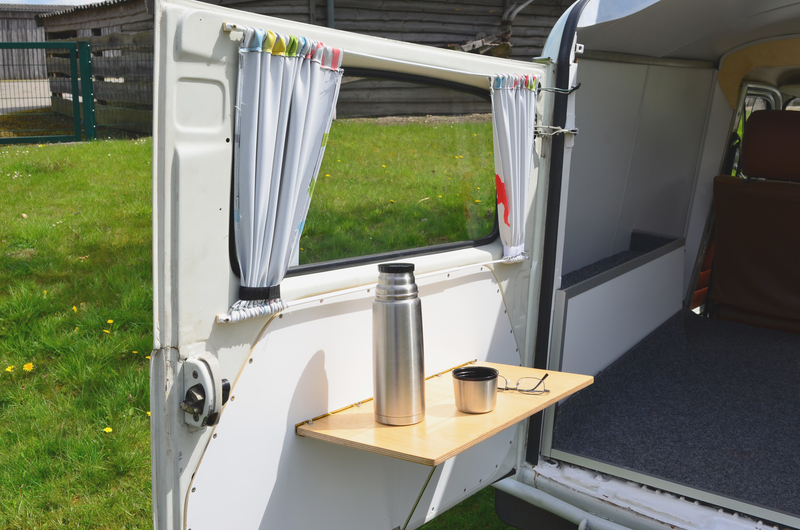

Die Leiterklappe macht die Nutzung des Raumes perfekt möglich.

" />

Hinten habe ich eine Lichtdichte Gardine eingebaut, mit dem selben Stoff beschatte ich auch die Windschutzscheibe.

" />

Ich baue jetzt erstmal garkeine Schränke ein, verschließbare Kunststoffbehälter eignen sich hervorragend für meine paar Sachen.

" />

Die leicht herausnehmbare Bodenplatte auf der Beifahrerseite habe ich so gemacht das darunter auch noch ein Stauraum entstanden ist. So liegen nicht ständig Dinge im Auto herum. Habe auch mit nem Faltsitz herumprobiert, der nimmt mir aber zuviel in der länge weg, also bleibt der Zuhause.

Grüße Thilo

RE: Mein F4 wird zum Minicamper, 02.05.2015 11:39

Hallo,

Kompliment, sehr gut gemacht und sieht klasse aus !

Viele Grüße

Raimund

RE: Mein F4 wird zum Minicamper, 02.05.2015 20:00

Hallo Raimund,

Danke

Gruß Thilo

RE: Mein F4 wird zum Minicamper, 03.05.2015 08:57

Moin Thilo. Ich bin begeistert, das sieht super aus.Sehr sauber gearbeitet. Gruß Harald

RE: Mein F4 wird zum Minicamper, 04.05.2015 08:06

sehr schön - großes Kompliment!

Allzeit gute Fahrt - und schlaf schön

Viele Grüße

Ansgar

RE: Mein F4 wird zum Minicamper, 04.05.2015 11:35

Hallo Thilo,

Super Ausbau - da bekommt man Lust, einfach loszufahren....

LG

Walter

RE: Mein F4 wird zum Minicamper, 05.05.2015 06:46

Danke Harald, Ansgar und Walter

Das ausbauen hat mir auch sehr viel Spaß gemacht. Kommendes Wochenende gehts auf die erste Tour.

Vielleicht sehen wir uns ja in Thenay oder in Dorfprozelten.

Grüße Thilo

RE: Mein F4 wird zum Minicamper, 05.10.2016 19:19

wow, ist das toll geworden - ziemlich ähnlich dem, was ich (wenn auch seeeehr vage) im Kopf habe. Bei dir eben nicht nur konkret geplant, sondern auch durchgeführt.

Jetzt die große Frage: wie lang ist denn die Liegefläche? Ich bin noch ‘n Tick länger als du..könnte eng werden - aber mal sehen.

Grüße, Gerrit

RE: Mein F4 wird zum Minicamper, 06.10.2016 12:27

Hallo Gerrit,
die Liegefläche beim Thilo kommt auf der Beifahrerseite locker auf 2,20 Meter. Die ist wirklich lang genug. Die Kunst im R4 ist eher der Minimalismus, für die weiteren Dinge des Alltags. Thilo hat da ja auch noch ein feines Kuppelzelt drangebaut. Denn auch bei Regen möchte der Mensch ja irgendwann mal wieder raus aus seiner Schlafbüchse. Da gibt es von den niederländischen R4-Freunden einige interessante Lösungen: Kuppelzelt wie bei Thilo, oder halbrunde Tonne, in die der R4 rückwärts reinpasst. Mit Platz zum Sitzen oder Kochen. Die Welt ist bunt!

Viel Erfolg und gute Grüße,
thomas

RE: Mein F4 wird zum Minicamper, 06.10.2016 12:32

...ok, das reicht ja locker.

Mich interessiert eben genau dieser Minimalismus - zu sehen, wie wenig man tatsächlich braucht. Gut, das ist dann schon etwas weit getrieben, aber ich denke, es funktioniert, wie Thilo ja auch zeigt...

RE: Mein F4 wird zum Minicamper, 07.10.2016 08:20

Hallo,

Ja , es stimmt wirklich was Thomas schon richtig geschätzt hat. Ich habe gestern mal nachgemessen. Von der Ablage unterm Armaturenbrett , wo ich meistens mit dem Kopf liege, sind es bis zur Heckklape 2,24 Meter.

Also wenn du unter 2,10 Meter lang bist, sollte es reichen.

Als ich mit dem Projekt begann, hatte ich auch jede Menge Dinge im Kopf, z.b. plante ich die ganze Kiste voller Schränke bauen.

Zum Glück habe ich damit gewartet, denn ich hab schnell gemerkt, ich brauche garkeine.

Nachgerüstet habe ich allerdings noch eine Rundum LED Beleuchtung die in 3.875.231 Farben Leuchten kann. Ich brauche zwar nur die Basisfarben aber gibts halt nicht anders.

 Die 10 Meter Rolle reichte komplett 1 mal rund in der Fourgonette sodaß ich jetzt überall und sogar in den Fächern die ich in der C- Säule eingebaut habe genug Licht habe.

In den beiden Fächern, die sich durch die Verkleidung übrigens fast von selbst ergeben, finden Brille, Autoschlüssel und sonstiger Kleinkram Platz den du sonst ständig suchst.

Außerdem habe ich den durchgerockten Fahrersitz gegen einen Komfortablen Sitz von Schrottplatz getauscht.

Mir fällt gerade beim durchsehen der Fotos auf das ich noch was vergessen habe. Damals fand ich es sehr schade das Staufach hinter den Sitzen einfach zuzumachen. Durch die Bodenplatte ist es ja nicht mehr erreichbar.

Es sei denn :

" />

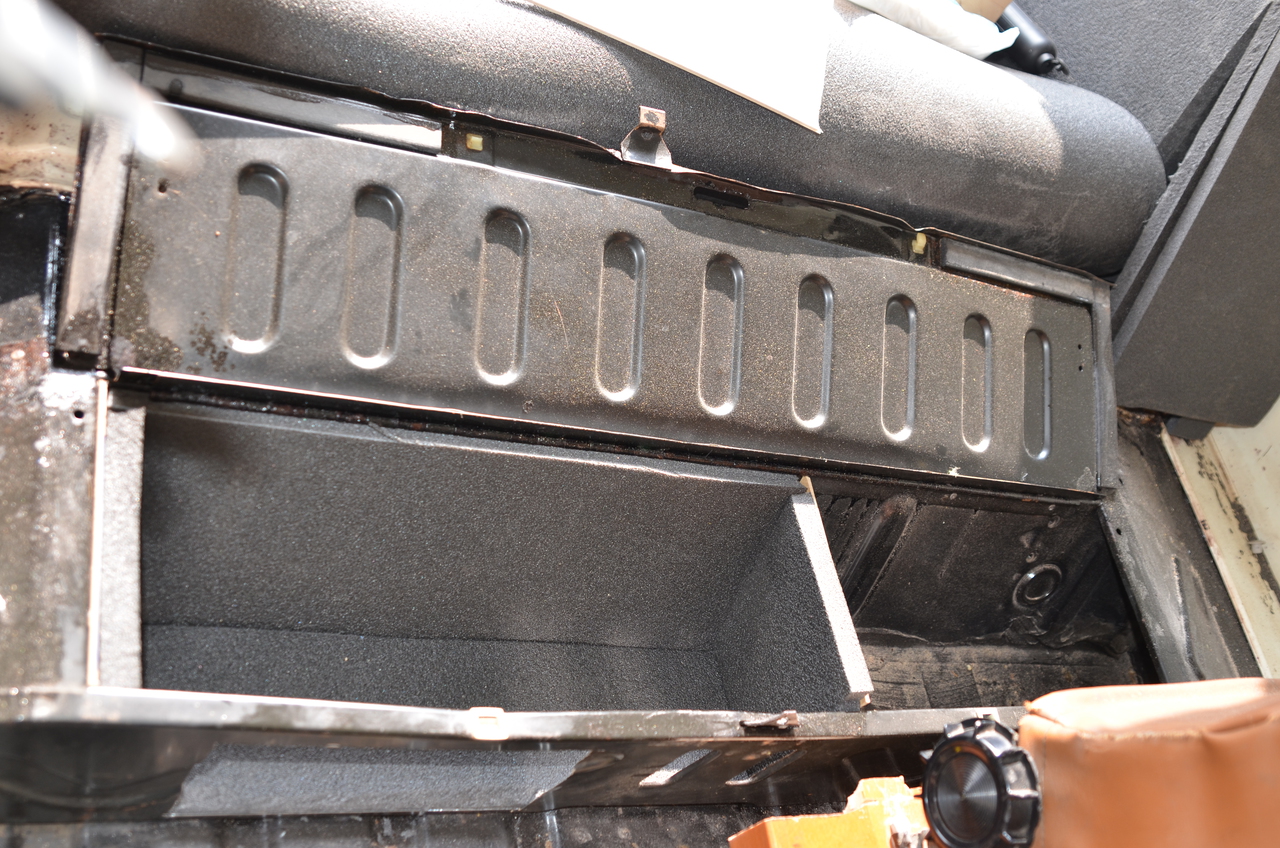

Du machst daraus ein von vorne zugängliches Staufach. Hab es so gemacht das meine Spiegelreflex und Zubehör reinpasst. Aus dem herausgetrennten Stück hab ich ne Klappe gebastelt.

Ich würde meinen Ausbau allerdings auch jetzt nach fast 2 Jahren Nutzung  noch immer nicht als " fertig " bezeichnen.

Mir kommen immer noch Änderungen bzw. Begehrlichkeiten in den Sinn. Es ist halt ein Lebendes Projekt.

Gruß Thilo

RE: Mein F4 wird zum Minicamper, 07.10.2016 15:15

Hallo Thilo,

das sind wirklich zahlreiche und wertvolle Tips.

Das mit den Staukästen hatte ich mir auch überlegt, aber da ich das Bett auf den Radkästen "liegend"  machen wollte, sollte darunter ja schon reichlich platz sein.

Jedenfalls ist dein Ausbau gelungen. macht bestimmt spaß, mit so einem Stealth Camper unterwegs zu sein ;)

Noch bin ich ja am Überlegen, ob ich tatsächlich so ein Projekt in Angriff nehmen sollte, - aber ihr wisst ja, wie das ist. Das letzte Mal in einem R4 gesessen habe ich mit 6, von Fahren kann gar keine Rede sein (jedenfalls nicht damals). Die Grundvoraussetzung (la voiture) fehlt jedenfalls. Aber die Idee ist da.

und reizvoll. Mal sehen, wie es weitergeht...

RE: Mein F4 wird zum Minicamper, 07.10.2016 15:17

...danke, dass du dir die Mühe gemacht hast, das alles aufzuschreiben und zu dokumentieren!

RE: Mein F4 wird zum Minicamper, 07.10.2016 16:38

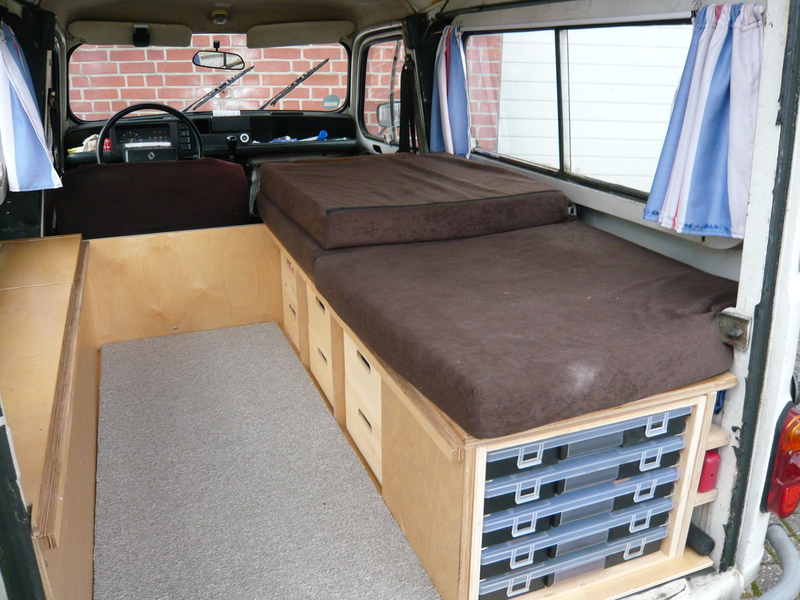

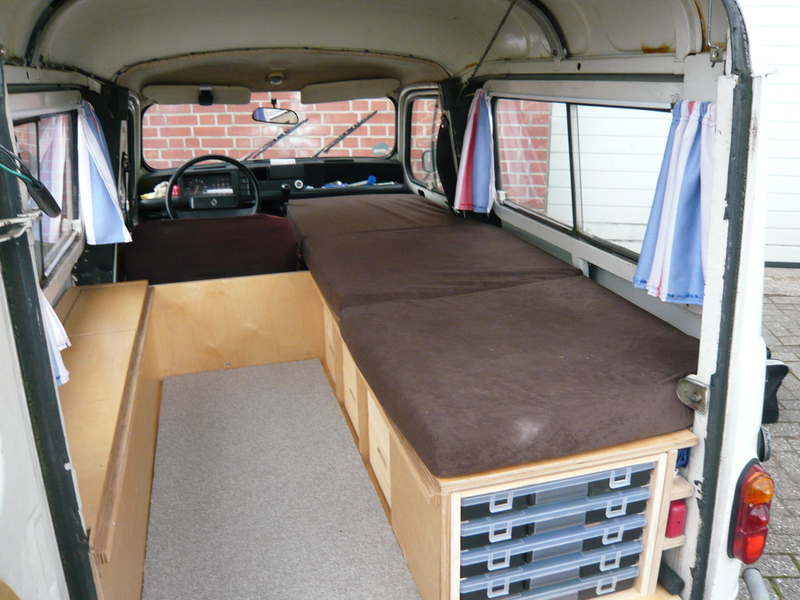

Hier zeige ich mal ein paar Bilder von meinem Minimalausbau.

Normalerweise nutze ich den F4 als Transporter und habe in den Unterbauten mein Werkzeug untergebracht.

Ich habe versucht mit einfachsten Mitteln den Wagen multifunktional einzurichten.

Der R4 ist als Zweisitzer nutzbar aber zum Übernachten nur für eine Person ausgelegt Die Sitzfläche befindet sich oberhalb der Stauraumkästen und kann zum Schlafen auf 190 cm nach vorne ausgeklappt werden.

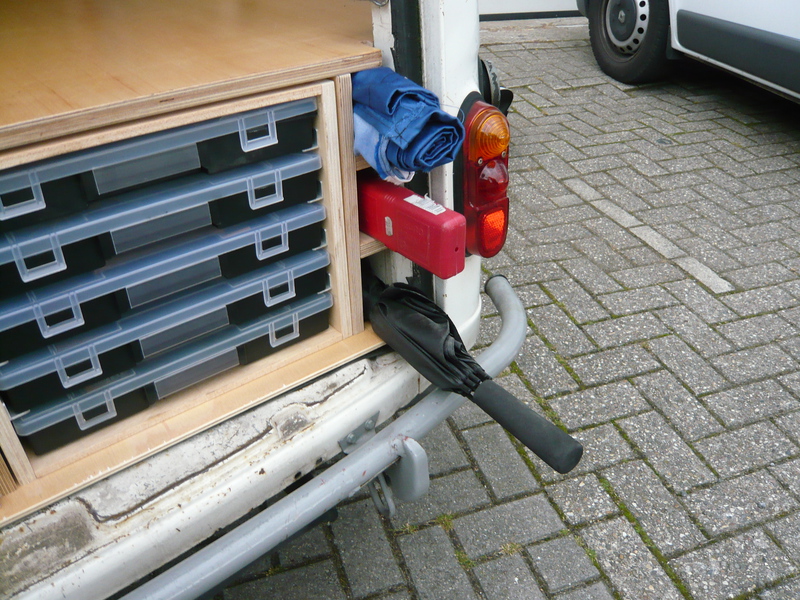

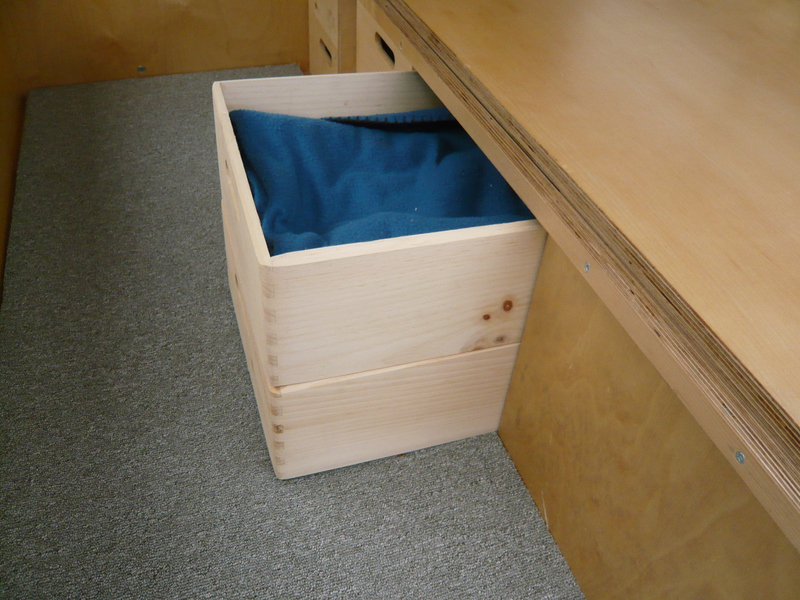

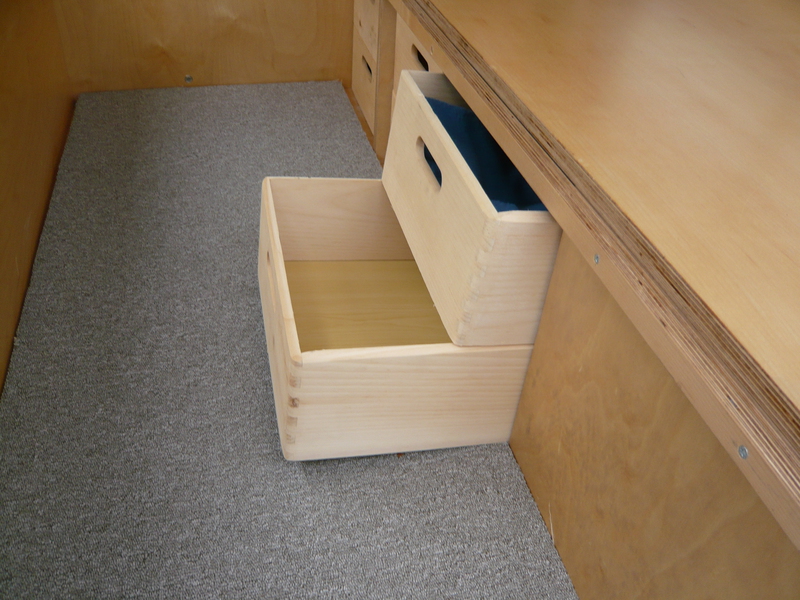

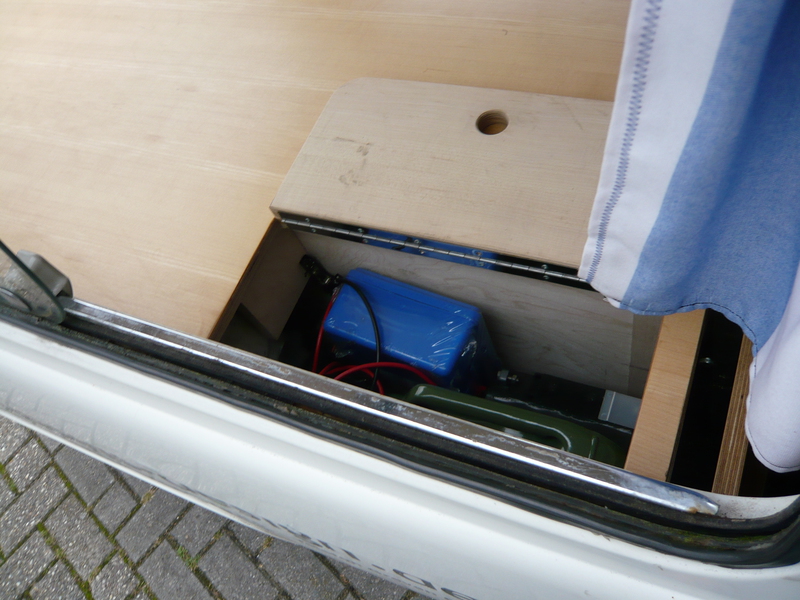

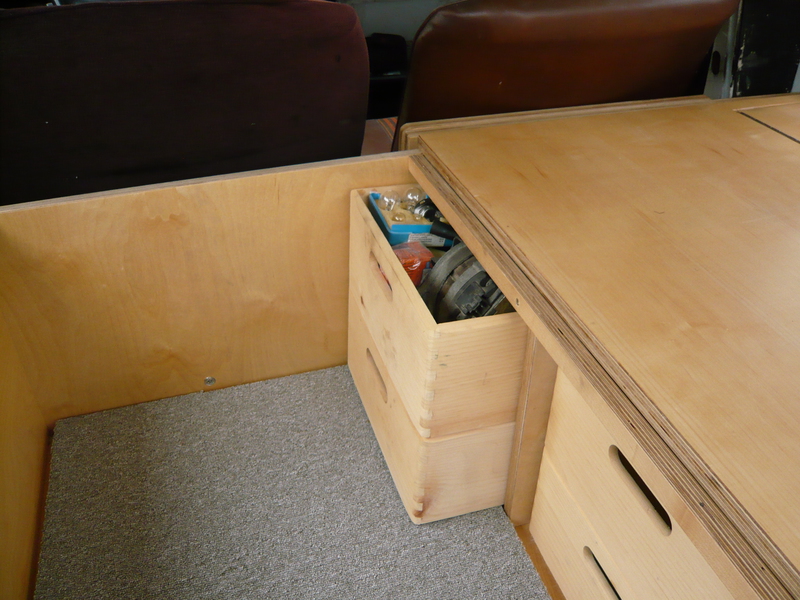

Die seitlichen Stauraumkästen habe ich mit Holzstapelboxen bestückt und die rückwärtige Box ist gefüllt mit Werkzeugen, Schrauben und und und.

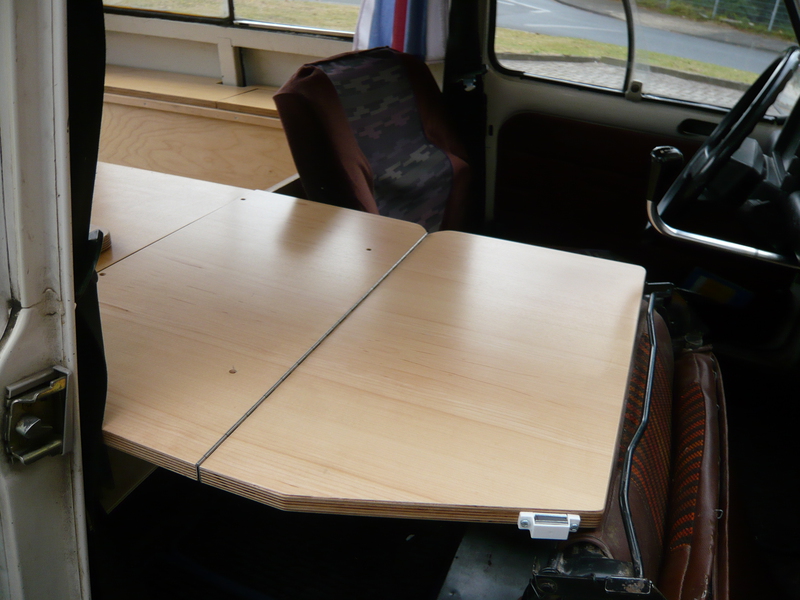

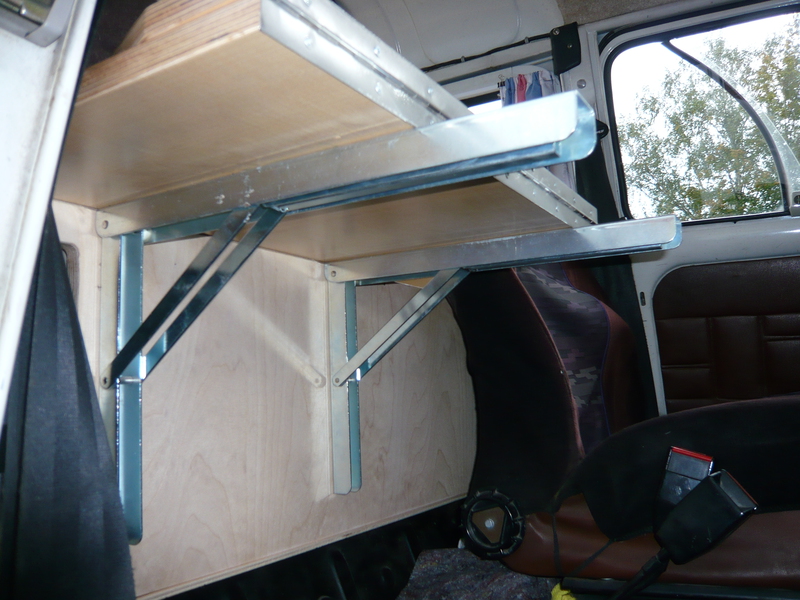

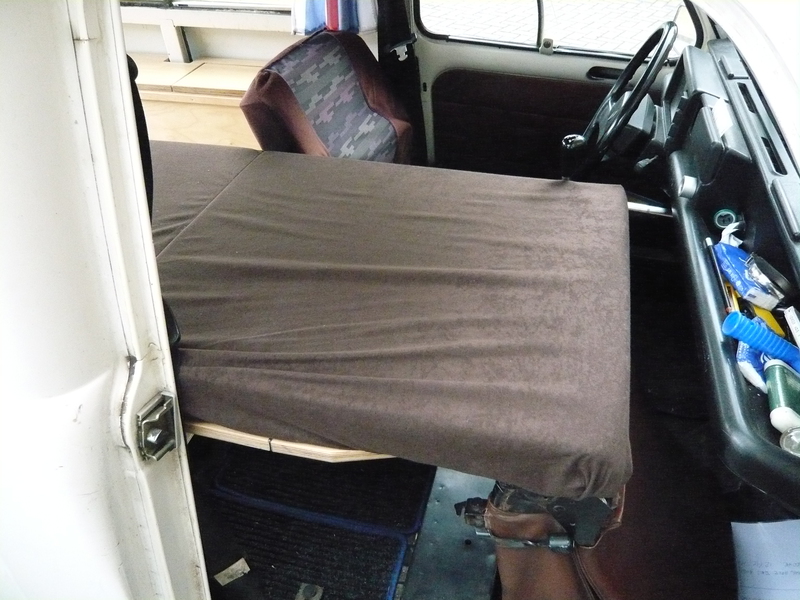

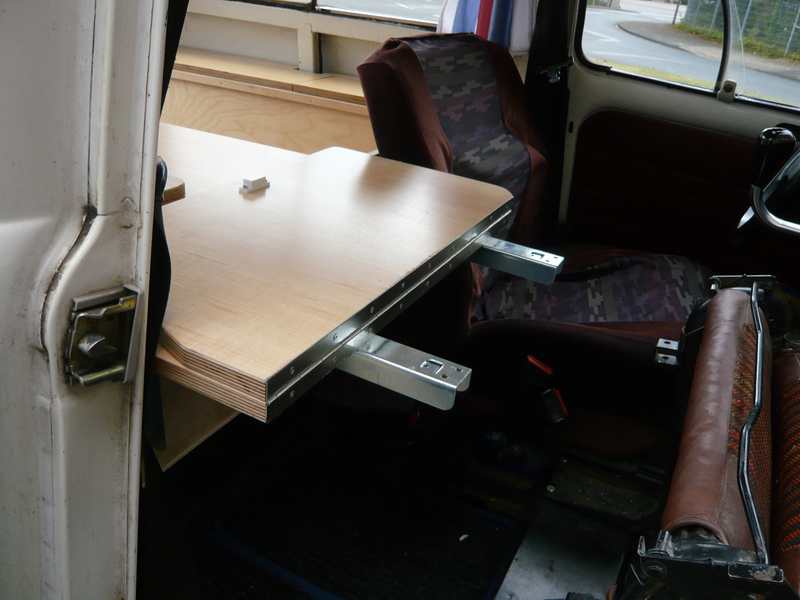

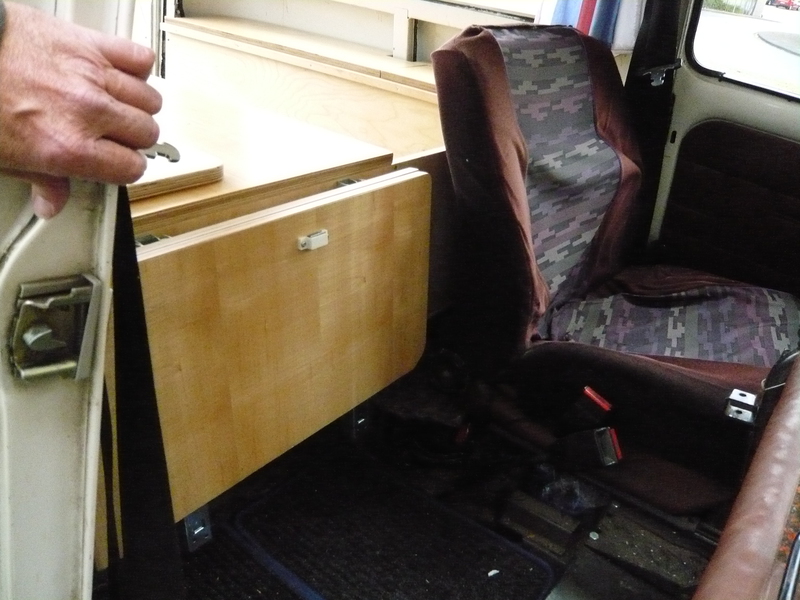

Das auszuklappende Fußteil habe zweiteilig konstruiert damit es immer komplett hinter dem Beifahrersitz verbleibt.

Darauf liegt eine dreiteilige Gästebettmatratze die im Fußteil etwas schmaler ist da rechts die B Säule im Wege ist. Geschlafen wird mit den Füßen in Richtung Front.

Im Fußraum hinten liegt eine Bodenplatte aus Leichtsperrholz die mit Teppich belegt ist.

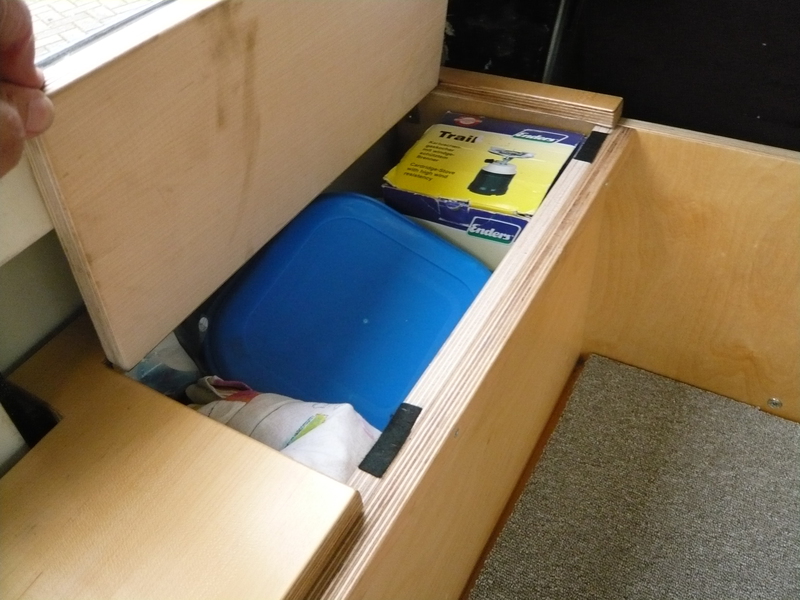

Von hinten her gesehen habe ich noch die schmalen langen Fächer für die Unterbringung von Regenschirm, Wasserwaaage, Warndreieck und zusammengerollte Gardienen genutzt.

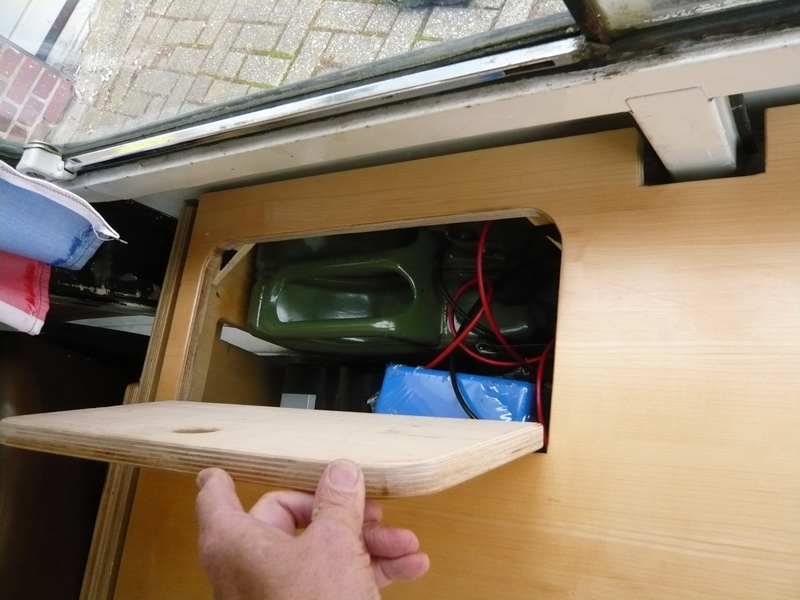

Links vorn ist das Stauraumfach für meine Küchenutensilien.Rechts vorne ein großes Stauraumfach für 10 L Sprit, Öl, Starthilfekram und und und. Im Fall einer Panne kann ich das Fach durch das rechte Schiebefenster aud der sicheren Seite der Straße erreichen.

Die Gardinen hat mir meine Tochter genäht und nur die Seitengardienen sind ständig montiert.Die Restlichen Gardienen werden einfach mit Druckknöpfen an der Hecktür und den vorderen Fenstern befestigt.

Diese Platte verhindert dass die Stauraumkästen seitlich aus ihren Parkplätzen rutschen. Die Platte kann aber auch zur Vergrößerung der oberen Fläche oben auf Leisten gelegt werden.

So das war jetzt mal eine Kurzbeschreibung meiner Konstruktion die ich schon bei zwei Touren nach Frankreich getestet und für mich als absolut ausreichend empfunden habe.

Salut Klaus

RE: Mein F4 wird zum Minicamper, 08.10.2016 14:20

Hallo terrotiste,

wow, vielen Dank für die Dokumentation - das hilft natürlich ungemein bei der Planung und Ideensammelei...

Scheint ja wirklich gut zu funktionieren, so, wie du das gelöst hast. Das erhöhte Bett wäre vermutlich auch meine Wahl. Na mal sehen.

merci!
