Unterboden erneuern, 13.12.2016 18:04

Hallo!

Als Neuling beim R4 Schrauben habe ich einmal eine Frage. Ich habe mir einen R4 Bj 74 aus Schweden geholt, dachte da wäre nicht soviel von der braunen Pest unter dem Lack, aber als der Unterboden nach dem Eisstrahlen sauber war fand ich einen Schweizer Käse vor. Rahmen , Achsaufnahme Endspitzen alles soweit top nur das Bodenblech muß komplett neu. Nun ist in der Mitte von vor bis Mitte hinten ein Vierkanttunnel aufgeschweißt. Diesen Tunnel gibt nicht bei allen Modellen, wie ich aus den Internetanzeigen ersehen konnte. Hat er Stabilitätsgünde oder kann man ihn auch weglassen? Ich müssete mir dann nämlich überlegen zu welchem Zeitpunkt ich ihn aufschweiße. Für Anregungen wäre ich sehr dankbar.

RE: Unterboden erneuern, 13.12.2016 18:37

Guten Abend,

Hab 1972 bei RENAULT gelernt und bin bis heute dabei. Mit dem Tunnel kenne ich nicht und habe unzählige Bodenblech komplett an R4 aller Art ersetzt in der Werkstatt. Normal ist Auspuff los, Drehstäbe raus( Spezialwerkzeug nötig) (Vorsicht dabei ,,stehen unter enormer Spannung") und ab geht‘s.

Gruß:Herbert

RE: Unterboden erneuern, 13.12.2016 18:39

Ach ja und schaue dir die Hinterradschwingen genau an, nicht das sie am Rahmen abgerostet sind !!!

RE: Unterboden erneuern, 13.12.2016 21:52

Hallo zusammen,

der Blechtunnel bei den nach Schweden ausgelieferten Modellen ist der Warmluftkanal für die Heizung hinten.

Meines Wissens war er allerdings nur im vorderem Fußraum, der Warmluftausgang in der Mitteltraverse ist in jedem R4

Grüße

Rainer

RE: Unterboden erneuern, 13.12.2016 22:24

Vielen lieben Dank  für die Info! Danach kann ich also auf den Tunnel verzichten. Vielen Dank auch für den Tipp mit der Hinterradschwinge, ist aber alles tiptop. Wenn ich es kann lade ich mal ein paar Bilder hoch.

LG

RE: Unterboden erneuern, 13.12.2016 22:29

Ich vermute den Blechtunnel eher als Versteifung und Schutz bei Bodenaufsetzern. Die neuen, nachgebauten Chassis haben ihn auch, und auch die späten aus Slowenien hatten diesen Streifen. Ich habe noch nie eine "eingebaute" Heizung nach hinten gesehen, also irgendwelche Papprohre, die die Luft nach hinten, durch den Durchlaß im Querholm, leiten. Irgentzwo im Netz gibt es ein Bild eines japanischen R4 mit Klimaanlage, immerhin.

Viele Grüße,
thomas

RE: Unterboden erneuern, 13.12.2016 23:35

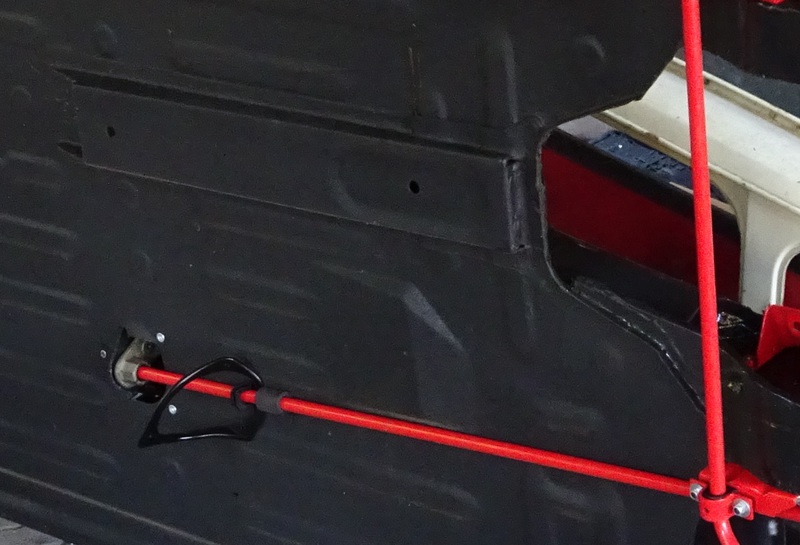

Innen:

Außen:

RE: Unterboden erneuern, 14.12.2016 23:42

Hallo Renaultfasa! Genau das meine ich. Ist er nötig oder nicht? Weil einige haben den Tunnel und einige nicht?

LG

RE: Unterboden erneuern, 15.12.2016 00:12

Hallo!

Ein normaler R4 benötigt diesen außenliegende (untenliegende) Tunnel nicht!

MrG, RF

RE: Unterboden erneuern, 15.12.2016 20:15

Für welche Modelle wurde denn dieser aussenliegende Tunnel gebraucht?

RE: Unterboden erneuern, 15.12.2016 23:29

Das würde mich jetzt auch mal interessieren. Ich hatte mal einen F6 mit diesem Tunnel drunter. Der einzige Nutzen war die Rettung der Drehstäbe, als ich mal quer auf ‘ne Leitplanke gerutscht bin. Das konnte Renault aber nicht vorausahnen und dafür war er auch bestimmt nicht gedacht.
Klär uns auf, RF.

Thomas

edit: RF, du sagst, ein normaler R4 braucht den nicht. Evtl einer mit Allrad?

RE: Unterboden erneuern, 16.12.2016 09:29

Inwieweit dieser Tunnel die Steifigkeit erhöht ist mir unbekannt... ab Jahrgang 1983 hatten die Chassis diesen Tunnel laut P.R.

Es kann nicht schaden und ist auch nicht zwingend notwendig. Man kann auch ohne damit fahren... MrG, RF

RE: Unterboden erneuern, 12.02.2017 09:42

Hallo Lieber Helge, habe mir erlaubt deinen Beitrag so zu gestalten wie Du ihn sicherlich haben wolltest.

Hallo liebe R4 Liebhaber

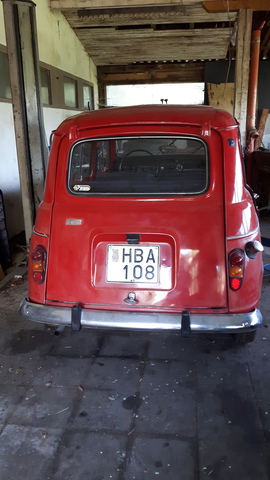

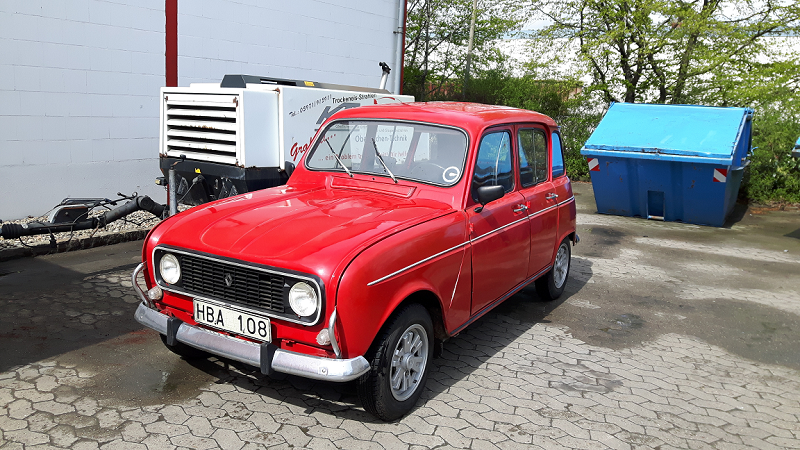

Im letzten Jahr habe ich mich als Neu R4 Schrauber vorgestellt und für meine Restauration schon ein paar Fragen gestellt. Hier nun noch im Nachgang eine persönliche Vorstellung. Ich komme aus der Nähe von Osnabrück, also für alle südlich des Weißwurstäquators, aus dem hohen Norden.

Ich schraube schon seit dem 16.LJ. Zuerst Moped und Mokick (hauptsächlich Kreidler) und ab 18 J. dann Autos. VW, Ford und Fiat, alles was man sich so als Student leisten konnte eben auch einen R4. Nach der Einführung der Elektronik ließ ich schrauben bis vor 6 Jahren.Da erfüllt ich mir einen Traum und kaufte eine Volvo Amazone Kombi in recht pasablem Zustand als rollenende Restauration. Ein Teil ab. Ersatzteil dran und das Original wird aufgearbeitet.

So konnte ich immer fahren und an Rallys und Ausfahrten teilnehmen. In der Zwischenzeit habe ich an Kursen an der Fahrzeugakademie in Schweinfurt in Oldtimerrestauration teilgenommen. Das Projektion Volvo Amazone ist ziemlich weit gediehen und so sollte 2016 etwas Neues her. Ich bekam das Angebot eines schwedischen R4. Meine Frau fuhr einen 74er in orange. Dieser hier war zwar rot aber er entpuppte sich als ehemals orange.

Meine Hoffnung, dass dieser Schwede nicht so rostig ist erwies sich nur in Teilen als richtig. Der Boden war nach dem Eisstrahlen ein Schweizer Käse. Die Holme und Achsaufnahmen waren gut. Technik und Motor alles O.K. Am Häuschen waren am linken Radhaus Durchrostungen.

Beginn der Arbeiten mit der Demontage im Mai 2016. Dann Entfernen des Bodenbleches und neues Anscheißen. Das passierte bis Weihnachten. Dann kam die Kälte und nur sporadisches Arbeiten. Jetzt ist der Boden lackiert und der Rahmen ist wieder in der Horizontalen. Jetzt klappt es auch mit den Bildern. Soweit für heute.

Grüsse Helge

P.S. jetzt kannst Deinen Beitrag im Bilder einfügen ins R4 Forum löschen.

Liebe Grüße Alois

RE: Unterboden erneuern, 15.02.2017 00:02

Mein lieber Renault FASA!

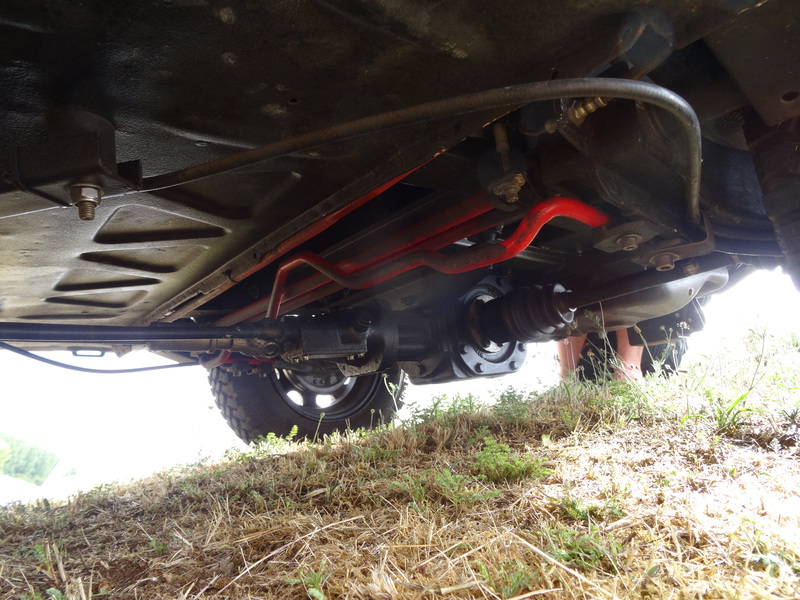

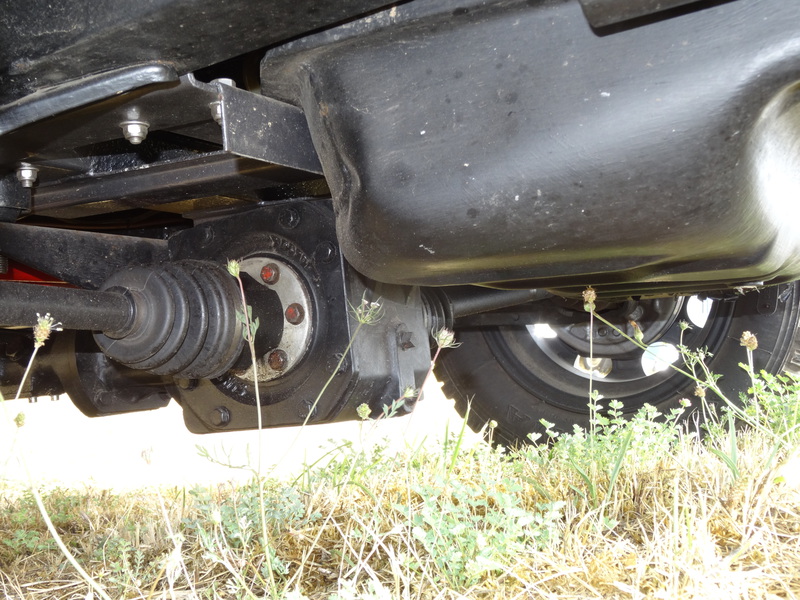

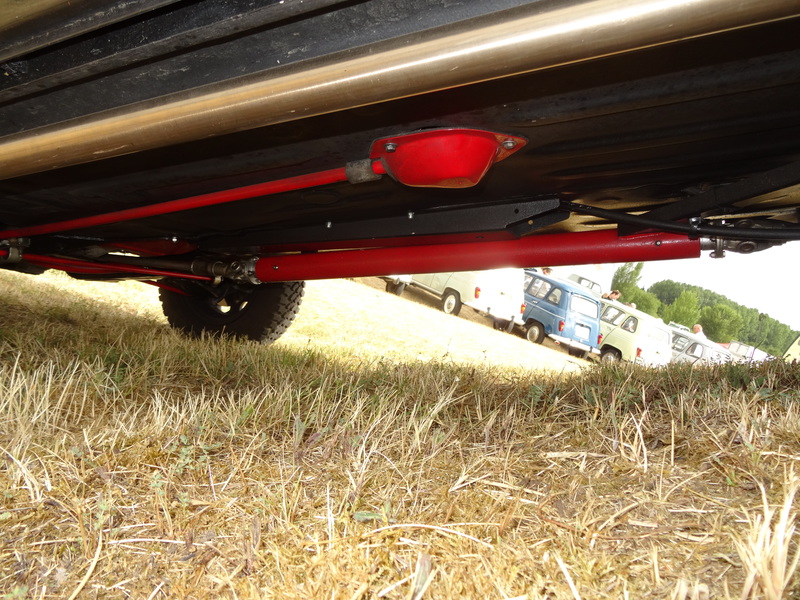

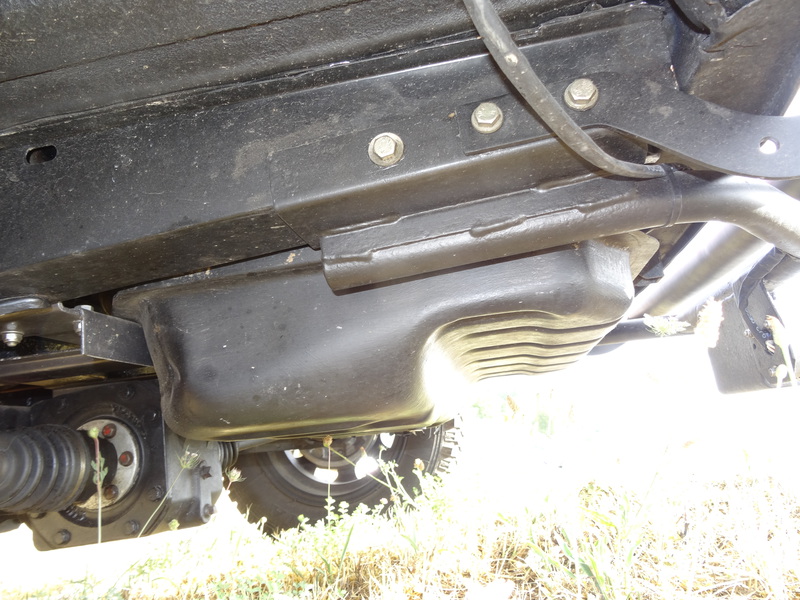

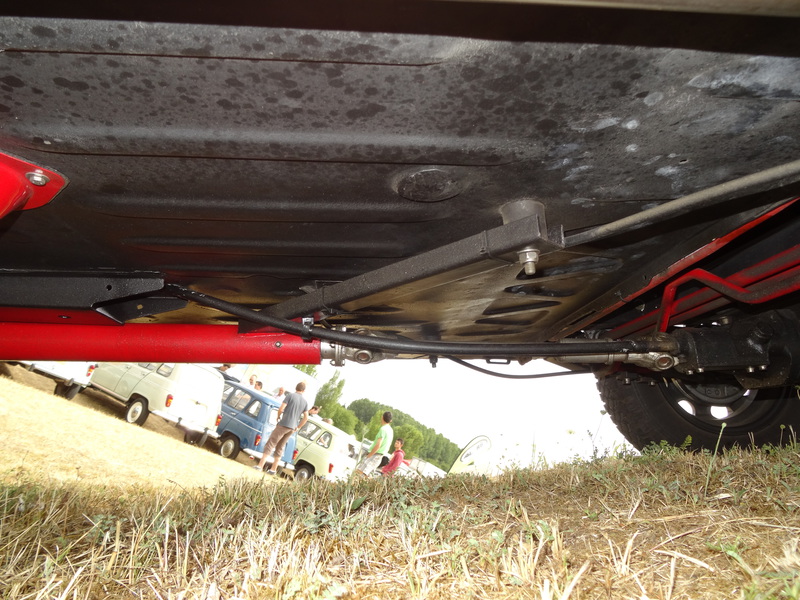

Was für einen Unterboden präsentierst Du uns da in Deinem Foto? Ist das ein Sinpar? Kannst Du - würdest Du - uns mehr davon zeigen wollen?

Das sieht ja fantastisch aus, und macht extrem neugierig auf Deine Arbeiten.

herzliche Grüße

Hans-Jürgen

RE: Unterboden erneuern, 15.02.2017 15:25

Salü!

Erstmal, das ist nicht mein Boden! Besitzer ist mir unbekannt. Sowas sieht man auf dem größten R4-Treffen der Welt !

MrG, RF

Es geht nichts über Rohrstoßstangen!

RE: Unterboden erneuern, 15.02.2017 18:58

Danke Sprowi für die Arbeit! Man muss sich erst einmal eingrooven ins System. Jedes Forum ist irgendwie anders.

LG Helge

RE: Unterboden erneuern, 16.02.2017 00:08

herzlichen Dank für die Fotos FASA

Das sieht ja interessant aus. Und wann und wo findet dieses Renault-Treffen immer statt?

Danke Dir für Deine Mühen.

Hans-Jürgen

RE: Unterboden erneuern, 16.02.2017 07:00

Hallo Hans-Jürgen,

das weltgrößte R4-Treffen findet alle 2 Jahre in Thenay, Frankreich,

im Loiretal statt.

Die Ankündigung für dieses Jahr.

Hier im Forum gibt es auch zahlreiche Fotos von den Treffen in Thenay.

Viele Grüße

Heinz
