Zigarettenanzünder nachrüsten, 29.02.2012 17:05

Hallo liebes Forum,

ich wollte bei meinem r4 einen Zigarettenanzünder nachrüsten, damit ich zb.Navi/Handy/co. anschließen kann. Ich weiß aber nun nicht was ich da genau kaufen muss. Das hier vom Franzosen  http://www.franzose.de/de/Renault/R4/Elektrische-Bauteile-Sonstiges/ANR14446/ scheint nur eine Halterung zu sein.

Zweite Frage: Wo und Wie soll ich den anschließen?

Wär super wenn mir einer von euch helfen könnte, ihr habt doch bestimt auch schon die ein oder andere Steckdose eingebaut.

Liebe Grüße Damian

RE: Zigarettenanzünder nachrüsten, 29.02.2012 18:55

Moin Moin,
ich habe meine Doppelsteckdose mit an die Digitaluhr geklemmt. ( Mittels Abzweigverbinder - auch Parasit genannt - , damit ich keine extra neue Leitung legen muss )
Das blaue Kabel der Uhr ist die Dauerstromversorgung. Die anderen beiden Kabel kannst du dann gemeinsam mit den Kabeln der Steckdose an die Bordstromversorgung anschließen.
Die Uhr bekommst du ganz leicht raus. Vorsichtig hebeln und nach vorne rausziehen. Oder das ganze Plastikgehäuse des Cockpits vorsichtig abmachen - Einzelteil - und später wieder dran setzen.
Unter der Uhr ist genug Platz, um vorsichtig ein passendes Loch für die Doppelsteckdose zu sägen.
Ich habe ein Photo im Riesenformat eingefügt. Keine Ahnung, wie ich das hier kleiner ’reinkriege. Aber so kannst du dir mal ein Bild davon machen *grins*
LG, Anke

http://db.tt/ZCprPFlQ

RE: Zigarettenanzünder nachrüsten, 29.02.2012 19:31

Das ist die andere Sache bei mir is gar keine Uhr drinne und das Photo zeigt er bei mir leider nicht an.

Die Bordstromversorgung-wo wäre die genau?

(Sorry, aber ich hab echt keine Ahnung von Elektrik)

LG Damian

RE: Zigarettenanzünder nachrüsten, 29.02.2012 20:44

Hallo,

Ein Zigarettenanzünder im Klasischen Stil mit Heizeinsatz

kann eine ganze menge Strom brauchen oder weiterleiten,

Wenn ich das richtig im Kopf habe bis 10 Ampere...

das bedeutet das ein entsprechendes Kabel

und auch eine passende Sicherung verbaut werden muß!!!

Wenn Du also ein neues Kabel verlegst solltest Du mindestens 1.5 ² oder dicker verlegen

und auch die Masseverbindung mit gleichdickem Kabel herstellen!

ansonsten ist das alles kein Problem und recht leicht zu machen wenn Du es über Dein Herz bringst ein Loch in die Verkleidung zu sägen   armes Auto....

RE: Zigarettenanzünder nachrüsten, 29.02.2012 20:57

Hallo!

Ich habe kein Loch in die Armaturen gesägt (hätte ich auch nicht über´s Herz gebracht), sondern mit Kabelbindern beim der Schaltführung innen befestigt. Geht sich prima aus und die Armaturen bleiben original!

Liebe Grüße und Gutes gelingen wünscht Dir Helmut

RE: Zigarettenanzünder nachrüsten, 29.02.2012 21:17

Steckdose mit doppelseitigem Klebeband oben am Ablagefach links neben dem Lenkrad. Sicherungskasten mit Strom direkt dort. Kauf eine Steckdose mit Zigarettenanzünderformat. Nicht die kleinen, da passen m.E. die üblichen USB oder Navinetzteile 12V nicht rein. Gruß, Carsten.

Edit: ich glaub die vom Franzosen in deinem Post it so eine zu kleine.

Vlt passt sowas besser: http://www.amazon.de/Unterbau-Steckdose-2-fach-24V-einfache-Montage/dp/B001DIBMCS/ref=zg_bs_81435031_26 gibt es auch einfach

RE: Zigarettenanzünder nachrüsten, 01.03.2012 07:53

die Steckdosen haben eine eigene Sicherung. Hängt gleich an der Kabelage mit dran. (Meine zumindest).
Und ach herrje.... ein "Loch in die Verkleidung sägen".......  Hört sich ja schlimm an.
Der Link zum Bild funzt jetzt übrigens.

@Damian.... ich habe von Elektrik auch nicht viel Ahnung.
Du musst entweder die beiden Kabel von der neuen Dose verlängern und an die Batterie klemmen oder Du "traust" Dich (Dramatik pur) an einen anderen Stromabnehmer zu gehen - wie ich an die Uhr - .
Die komplette Kabellage findest Du hinter dem Armaturenbrett. Von unten gut einzusehen. Einfach mal kopfüber in den Fußraum und gucken, was da so alles an Kabeln liegt. Du sieht - recht übersichtlich - die Verbindungen zur Heizung, zum Tacho und so weiter.
Ach ja, um Kabel zu verlängern musst Du kein Lötakrobat sein. Da gibt es ganz einfache Hilfsmittel zu kaufen. Zum Beispiel "Lötverbinder" Siehe Link :
http://www.louis.de/_1032cd54fe39b7aa10c368cd1445c3d6e8/index.php?topic=artnr_gr&artnr_gr=10032039
Und die Abzweigverbinder findest Du hier :
http://www.louis.de/_1032cd54fe39b7aa10c368cd1445c3d6e8/index.php?topic=artnr&artnr=10032027
Gruss, Anke

RE: Zigarettenanzünder nachrüsten, 01.03.2012 13:12

Hallo Damian,
so ganz schwer ist das nicht, wie Du ja schon an den Einträgen siehst. Es gibt sowohl "echte" Zigarettenanzünderdosen, die werden sinnvollerweise in ein Loch in der Armaturentafel eingebaut. Dieses Loch da hinein zu bohren ist das schwerste an der ganzen Sache: Bohrer mit ca. 23 mm im Durchmesser haben wenige Leute zu Hause in der Schublade. Echte Zigarettenanzünder haben oft einen dritten Kontakt für einen Lichtanschluß, damit die Sache im dunkeln leise funzelt. Ist ganz praktisch in unserem ansonsten nachtschwarzen Rennwagen. Allerdings ist Löcherbohren schwer verpönt, wenn das Auto noch ein paar Tage älter werden soll, dann sind diese Löcher böse Jugendsünden.

Es gibt als Alternative zweier- oder einer-Aufputz-Steckdosen, die findest Du in jedem größeren Vollsortiment-Supermarkt an der Autowand, im Autoteileshop deines Städtchens hängen die auch an der Wand.

Interessant ist es mit der Kabelverlegung: Besorg Dir unbedingt zwei Farben ausreichend langes Kabel. Normales Haushalts-Netzkabel geht nur, wenn Du keinen Zigarettenanzünder betreiben willst, und auch keinen 12Volt-230Volt-Konverter für das Notebook. Die brauchen beide größere Ströme, die ein kleines 0,75mm² Kabel in die Knie zwingen. Für den MP3-Player oder das Handy/ Navi reicht das aber. Dieses Kabel kannst Du sehr leicht unter dem Armaturenbrett nach links führen, am besten ÜBER die Lenksäule, hin zur Sicherungsleiste. Dort hast Du die freie Auswahl. Es gibt Sicherungen die IMMER 12 Volt führen (Dauerplus), es gibt welche, die nur bei Zündung EIN 12 Volt führen, und es gibt welche, die am Lichtschalter hängen. Du brauchst einfach nur zwei 6,3mm Flachquetsch-Stecker, gibt es auch in jedem Supermarkt/Baumarkt in der Autoecke. Unterhalb des Tachos gucken vier Gewindestifte M6 aus der Karosserie heraus, an einem ist die Armaturenverkleidung unter dem Lenkrad angeschraubt. Diese Stifte sind die beste Masse, die Du finden kannst.

Die faule Variante geht so: Blankes Kabel für Masse an besagten Gewindestift friemeln und mit Mutter festziehen, blankes Kabel für Plus an einen der Sicherungsköpfe im Sicherungshalter friemeln. (Sehr französische Lösung).

Die elegante Variante geht bei deinem 86er so: Du hast einen roten Doppelstecker-Schuh über der Lanksäule bereits am Kabelbaum vorbereitet. Das war bei den 86er Modellen bereits werkseitig so. Da dran hängt vielleicht dein Radio, oder auch nichts. Dieser Doppelschuh braucht exakt den selben Stecker als Antwort (der ist im Normalfall schwarz), mit dem bringst Du Plus und Minus an deine Steckdose. Hängt da dein Radio dran, klemmst du mit der Variante von Anke (siehe weiter oben) je einen Abzweigverbinder dran (gibts auch im Baumarkt).

Plus und Minus sind in der Steckdose festgelegt, darfst du nicht vertauschen, das hat dein Handy gar nicht gern.

Gruß,
thomas

RE: Zigarettenanzünder nachrüsten, 01.03.2012 15:08

Hallo liebes Forum,

vielen Dank für die zahlreichen Ratschläge und Tipps. Ich werde heute diese Steckdose http://www.amazon.de/Baas-BAAS-ZA01-Zig-Bordsteckdose/dp/B003D4KXA2/ref=pd_cp_auto_0 (hat dicke Kabel und eine integrierte Sicherung)bestellen und dann hoffe ich dass ich die Steckdose erfolgreich angeschlossen bekomme. Das Armaturenbrett zu zerschneiden war für mich nie eine Option die Idee mit dem Schaltgestänge finde ich da schon besser. Nochmals vielen Dank, ich werde mich melden wenn ich nochmal Hilfe brauche oder aber die Steckdose erfolgreich eingebaut habe.

Liebe Grüße Damian

RE: Zigarettenanzünder nachrüsten, 03.03.2012 18:29

Hallo Thomas

so ich habe das gleiche Problem wie David und auch nen 86 f4. Ich wollte jetzt eine Steckdose an den "roten Stecker" anschließen. Die beiden Pole am Stecker sind plus und minus oder nur eins von beidem ???

Danke war ein sehr ausführlicher und informativer Beitrag von dir.

LG

und noch nen schönes Wochenende

Gerd

RE: Zigarettenanzünder nachrüsten, 03.03.2012 20:56

Hallo Gerd,
ich möchte jetzt nicht zu Oberlehrerhaft wirken: Nachdem uns unsere geliebte Firma Renault jahrzehntelang ohne einen Stecker mit Radiostrom herumfahren ließ, wäre es ja gradewegs revolutionär, wenn da zweimal Plus im Auto herum läge. Natürlich sind die Kontakte plus und minus, ich weiß aber nicht auswendig, welcher wo liegt. Mit der Sofittenbirne aus der Innenraumbeleuchtung kannst Du das aber leicht herausfinden: Ein Kabel an den roten Doppelstecker, das andere Ende an die Birne und den anderen Kontakt der Birne gegen eine zuverlässige Masse halten. Die Birne leuchtet nur, wenn Du den Pluspol erwischt hast, weil der Strom über die Blech(masse) des Autos zurück zur Batterie fließt.

Die Anschaffung eines 12Volt-Schraubendrehers (meistens sind die Dinger gelb und haben ein Kabel hinten dran und leuchten, wenn die Klinge auf einen Pluspol trifft) oder eines kleinen Multimeters (gibts auch für kleines Geld im Baumarkt) kann bei den manchmal originellen Massefehlern unseren kleinen Freundes sehr nervenschonend sein!! Multimeter haben heutzutage oft eine sogenannte Durchgangsprüfung eingebaut. Da hält man die beiden Meßfühler an zwei Kabelenden oder eine Glübirne oder was man eben testen will, und wenn das Teil in Ordnung ist, summt ein zartes Tönchen. (Meistens summt es nicht... wir reden ja vom R4)

Ich wünsche Dir Erfolg!!

LG, thomas

RE: Zigarettenanzünder nachrüsten, 04.03.2012 12:44

Hallo Thomas

Danke für die schnelle Antwort

dann werde ich mal mein Glück versuchen bei dem kleinen Freund. Ein Multimeter habe ich zum Glück schon . Dann muss nur noch die Steckdose kommen aber ich werde es schon mal vorher mit der Glühbirne testen. Aber schön, dass es überhaupt, wie du schon sagtest einen Stecker gibt bim kleinen. Ich muss demnächst auch eine dose in nen alten t3 einbauen für den Sommer. Mal sehen, wo ich da fündig werde. Vielleicht gibt es da ja auch nen roten Stecker, der noch auf seine Verbindung wartet.

noch ein schöes sonniges Wochenende

Gerd

RE: Zigarettenanzünder nachrüsten, 12.12.2016 21:06

Hallo,

ich bin Korbi. Meine Mom hätte gerne ein Radio in ihrem R4. Denkt ihr ich könnte so eine Steckdose einbauen um so einen ( http://www.bueroshop24.de/UgsProductView?obt=1&lkz=237722&gclid=CNjWpt6179ACFe287Qodn3sJEA&itemSelected=true&articleNumber=333144 ) Radio anzustecken? Oder wird der mehr Saft brauchen?

Danke für alle Antworten!

RE: Zigarettenanzünder nachrüsten, 12.12.2016 21:22

Hallo Korbi,

stell dich doch mal kurz vor. Was hat deine Mom für einen R4, was für ein Modell und was für ein Baujahr? Und poste ein paar Fotos von dem Auto. Sonst könnte ganz leicht der Eindruck entstehen, du willst nur den Link posten, damit die verlinkte Seite bei Suchmaschinen besser angezeigt wird.

Viele Grüße
Wolfgang

RE: Zigarettenanzünder nachrüsten, 12.12.2016 21:33

Hi Korbi,

kurz zur Sache: Du hast richtig geraten . . . mehr Saft tut Not.

Das von dir verlinkte Radio hat ein "Netzteil" für die Stromversorgung.

In aller Regel ist das dann für 230V. Hier im R4 ist immer von 12V-Steckdosen

die Rede. Passt irgendwie nicht richtig. Ich denke auch nicht, dass ein

Regalradio in der Beifahrerablage (oder auf dem Nachbarsitz..) wirklich gut zu

bedienen ist oder einen nennenswerten Empfang bietet. Nix für ungut.

Kauf lieber ein Autoradio. Gibts gebraucht für kleines Geld im Netz.

LG, Onny

RE: Zigarettenanzünder nachrüsten, 13.12.2016 07:29

Hallo zusammen ,

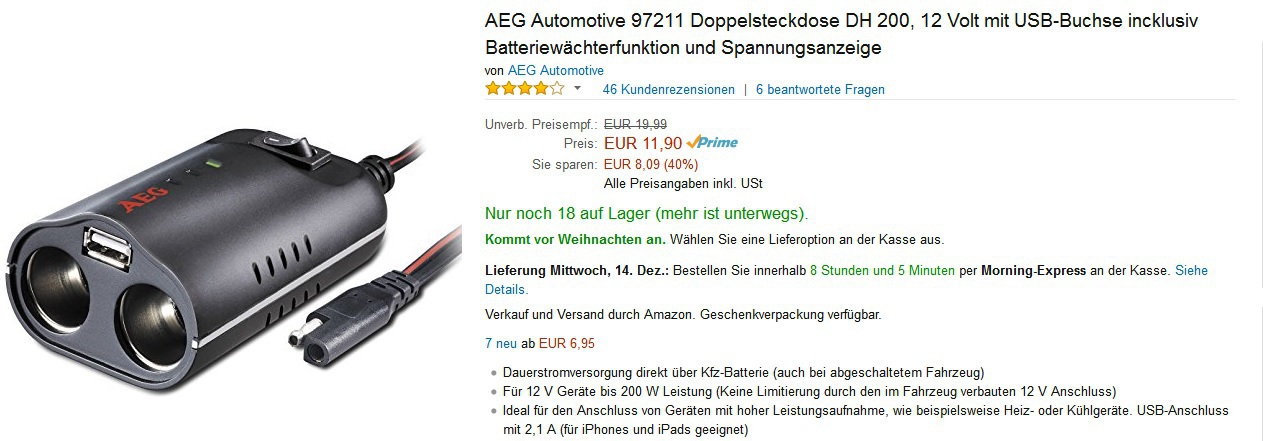

Also ich nutze dieses Modell von AEG . Das Kabel ist so lang das es bis zur Batterie reicht und hat ne fliegende Sicherung. Was will man mehr, auch den Schalter nutze ich immer, mache die Steckdose nur an wenn ich sie brauche.

" />

Gruß Thilo

RE: Zigarettenanzünder nachrüsten, 13.12.2016 08:31

Zumindest vom Foto her gefällt mir das Ding, könnte ich mir in meinem R4 auch gut vorstellen. Dort hängt seit den frühen 1990er Jahren eine einfache Autosteckdose für Stecker im Zigarettenanzünder-Format, parallel zum Radio angeschlossen. Funktioniert erstaunlich gut.

Was die Marke AEG angeht: Auf den Namen würde ich heute nicht mehr viel drauf geben. Die Marke gehört dem Elektrolux-Konzern und wird per Lizenzvertrag an alle möglichen Hersteller vergeben. Nachzulesen bei Wikipedia. In diesem Fall scheint mir der Preis aber völlig angemessen, würde ich auch bezahlen, wenn nicht AEG draufstünde.

Viele Grüße
Wolfgang

PS: Gibt‘s eigentlich ein Gegenstück für diesen Stecker da am Ende vom Kabel? Oder schneidet man den am besten ab und crimpt ein paar normale Kabelschuhe dran?

RE: Zigarettenanzünder nachrüsten, 13.12.2016 08:41

Die deutsche Firma AEG gibt es schon lange nicht mehr. M.W. war der Bereich Steuerungstechnik der letzte, der noch unter diesem Namen in D firmierte. Die Hausgerätesparte wurde tatsächlich an Elektrolux abgegeben. Alles andere AEG-Kram wird von einem Besitzer der Namensrechte vertrieben und wird mit Sicherheit weit außerhalb von D produziert.

Ich habe in meinem markenfremden Oldtimer, der immerhin schon einen Z.anzünder besaß, eine einfache Box mit drei Z.anzünderbuchsen installiert, gibts im Zubehör für ein paar EUR. Das Originalkabel zum Z.anzünder war auch nicht sonderlich dick und mit 8 Amp abgesichert. Zum Händi- und Navi-Laden kommt dann ein USB-Adapter rein. Autostaubsauger hatte ich auch schon mal dran.

RE: Zigarettenanzünder nachrüsten, 13.12.2016 11:02

Nee nee , das Ding ist schon durchdacht. Das Kabel ist durch den Stecker geteilt. Die Klemmen für Batterie und Masse sind schon dran.

Dadurch lässt es sich auch schöner durch die Spritzwand führen.

Gruß

RE: Zigarettenanzünder nachrüsten, 13.12.2016 11:35

Schön, das gefällt mir. Ich glaub, ich bestell mir jetzt auch so ein Teil.

Viele Grüße
Wolfgang

RE: Zigarettenanzünder nachrüsten, 13.12.2016 18:34

Vielen Dank für die Einschätzung!

In der Beschreibung steht, dass der Radio über USB Kabel mit Strom versorgt werden kann. Ich dachte ich könnte eine Steckdose verlegen und mittels Adapter auf USB das Radio betreiben. Über USB bekommt er auch weniger Strom? Oder irre ich mich da komplett.

Autoradio wollte ich nicht verwenden, da ich dieses fest installieren müsste. Eines das nur reingestellt wird, wir haben ein großes Fach auf der Beifahrerseite, kann eben einfach rein und raus genommen werden.

Was meint ihr?

RE: Zigarettenanzünder nachrüsten, 13.12.2016 22:38

Hallo Korbi,
so langsam fällt der Groschen. Du willst ein Haushaltsradio vorne ins Staufach legen und mit einem USB-Kabel betreiben. Das kannst Du wohl mit der hier genannten Steckdose machen. Allerdings wird Deine liebe Frau Mama nicht sehr viel hören können: Haushaltsradios mit USB-Anschluß haben eine recht geringe Leistung, was die Lautstärke angeht. Sie können maximal 10 Watt elektrische Leistung aufnehmen. Da der R4 selbst schon reicht mitteilsam ist, kommt das Radio schwer dagegen an. Kannst Du auch vorab ausprobieren, indem Du das Radio mit einer Powerbank betreibst. Handelsübliche Autoradios der 80er und 90er haben oft 4x25 Watt Musikleistung, heutige Geräte protzen mit dem 10-fachen, was allerdings an einer geschönten Rechenweise liegt.

Viele Grüße,
thomas

RE: Zigarettenanzünder nachrüsten, 14.12.2016 15:38

Hi Korbi,

wir standen vor einer ähnlichen Herausforderung. Wie kriege ich ein Radio in den R4?

Wir haben ihn schon mit Zigarettenanzünder im Armaturenbrett gekauft, da hat jemand vor uns schon gefrevelt. Stromversorgung also kein Problem, allerdings wollte ich keine Boxenkabel legen, kein modernes Autoradio verbauen, kein Loch für eine Antenne ins Dachschneiden usw. usf.

Lösung: wir legen eine Bluetoothbox in die Ablage (gabs gebraucht für 40,-) und hören Radio übers Handy. Das klappt erstaunlich gut und die Box ist so laut, dass sich bei entsprechender Einstellung das Dach ausbeult

Viele Grüße

Babsch

RE: Zigarettenanzünder nachrüsten, 21.02.2017 16:08

Ich hab gerade auch so eine Doppelsteckdose von AEG Automitive Modell DH 200 in meinen R4 eingebaut. Das Gerät überzeugt mich: Der Einbau war völlig unproblematisch, ich habe die beiden Kontakte an die Batterie angeklemmt und dann das Kabel entlang der bereits im Motorraum vorhandenen Kabel verlegt und mit Kabelbindern festgemacht. Dank der Steckverbindung im Kabel konnte ich es ohne Probleme neben den anderen Kabeln in den Innenraum durchstecken. Dann hab ich das Kabel noch hinter den Luftkanälen der Heizung durchgeführt, so dass es auf der Beifahrerseite etwas oberhalb des Ablagefachs herauskommt. Das war ein bisschen Friemelei, hat aber auch nicht sehr lange gedauert. Noch den Teil mit der Doppelsteckdose angesteckt, fertig. Die Steckdose hängt jetzt an einem vielleicht 40 Zentimeter langem Stück Kabel, das rechts von der Heizung herauskommt. Sinnvollerweise werde ich sie im Normalfall wohl im Ablagefach vor den Knien des Beifahrers liegen haben.

Viele Grüße
Wolfgang

RE: Zigarettenanzünder nachrüsten, 22.02.2017 07:31

Sag Ich Doch !!!

Hab das Teil mehrfach verbaut, auch in meine Vespas. Funktioniert prima !

Das geteilte Kabel erleichtert den Einbau sehr.

gruß Thilo
