R4 F6 Chassis Baustelle - Rahmen vorne, 18.10.2014 01:06

Hallo zusammen,

im Reperaturbuch finde ich folgende wunderschöne Abbildung:
https://www.dropbox.com/s/k35e3b0y42h8379/2014-10-17_22-19-31_rahmen.jpg?dl=0

Mein Problem: die Längsholme vorn sind mehr als im Ars** ...,
insbesondere der Bereich zwischen Pedal- und Schliessblech ist quasi nichts mehr vorhanden.
Wären wir bei ‘Wünsch dir was‘ tät ich mir
No 13 - ‘Vorderer Rahmen, komplett als Spezial-Austauschteil‘ wünschen ;-)

Eine Eigenrekonstruktion ist irgendwie sicher machbar, aber es fällt mit verdammt schwer mir das ‘irgendwie‘ auch nur vorzustellen ...
Daher - auch mit dem Wissen daß die Anfrage total utopisch ist ...
Besteht eine Chance da an Reperaturbleche zu kommen???
Geheimen Quellen zu Renault-Lagerauflösungen oder dergleichen???

LG
Anna

RE: R4 F6 Chassis Baustelle - Rahmen vorne, 18.10.2014 22:01

Hallo Anna,

das wird schwierig, vor allem wenn es ein komplettes Rahmenteil sein soll.

Reparaturbleche für die Unterseite als quasi Schalen gab es mal und sind hin und wieder mal "antiquarisch" bei ebay zu bekommen.

Beim einschweißen muß echt exakt auf die Geometrie geachtet werden sonst läuft er schief.

Viel Erfolg

Thomas

RE: R4 F6 Chassis Baustelle - Rahmen vorne, 19.10.2014 00:26

Die Hoffnung stirbt bekanntlich zuletzt ;-)
Ja, ein Komplett-Teil wär Weihnachten, Ostern & Geburtstag zugleich - ich weiß ;-)
Wäre auch mit brauchbaren Schlachtteilen für die Stelle schon sehr, sehr glücklich ...
Hier Aufnahmen von unten:
https://www.dropbox.com/sh/67pg6qwmweb41d8/AACyLJIQcUIRwPy1N-r7oPcOa?dl=0

Für die Passigkeit habe ich eine Rahmenlehre & hoffe das reicht ...

Bei ebay schaue ich natürlich immer fleißig.
Und habe prompt dein Fußraumblech entdeckt - nehm ich, nehm ich!!!
Hast eine PM.

Liebe Grüße
Anna

RE: R4 F6 Chassis Baustelle - Rahmen vorne, 19.10.2014 20:03

PN zurück

RE: R4 F6 Chassis Baustelle - Rahmen vorne, 19.10.2014 20:25

Hallo Anna,
Rost an diesen Stellen erfreut wohl die wenigsten, (die hartgesottenen Vertreter aus der Alpenrepublik natürlich ausgenommen...) aber brauchst Du da wirklich die Reparturbleche, die Du zuerst in der Dropbox rot markiert hast? Den Längsträger vorne re/li komplett habe ich noch nie gesehen, wohl aber die 2x vier Teile, mit denen sich der Längsträger vorne reparieren lässt: Das sind die Teile Innen-oben+unten und aussen-oben+unten, die zusammengesetzt das Mittelstück des Längsholms ergeben. Ich rede von dem Teil mit dem länglichen Durchlaß für die Antriebswelle. Das zum Fußraum zeigende Stück, dass bei Dir so vergammelt ist, kannst und musst Du aus planen Blechen selbst herstellen. Das vorderste Stück bis zum Napoleonhut=Quertraverse habe ich ebenfalls noch nie als Reparaturblech gesehen. Das musst Du Dir, falls nötig, bei einem netten Forumsmitglied herausschneiden lassen. Die vier Teile für das Mittelstück sind ziemlich häufig anzutreffen. Die schwirren hier im Forum garantiert noch herum. Da muss man manchmal etwas länger betteln....

Wird schon!
LG, thomas

RE: R4 F6 Chassis Baustelle - Rahmen vorne, 20.10.2014 02:05

Hi Thomas,
die von dir beschreibenen Bleche hab ich auch schon mal gesehen, helfen mir hier leider nicht viel.
Der ganze Teil vor den Schließblechen ist noch *relativ* gut (wobei die Querbuchsen darin auch schon fragwürdig aussehen & relativ auch sehr relativ ist).
Richtig übel wird es aber eben hin zum Fußraum.

Brauchen? Nein, natürlich nicht zwingend.
DIY geht bestimmt immer irgendwie - hatte nur auf schmerzfreiere Möglichkeiten gehofft;-)
Alles eine Frage der Zeit - Bleche dengeln ist bei meiner einer eben noch eine Frage von Tagen ...

LG
Anna

RE: R4 F6 Chassis Baustelle - Rahmen vorne, 20.10.2014 21:26

Hallo anna

Du hast pm

gruß -dinti-

RE: R4 F6 Chassis Baustelle - Rahmen vorne, 04.04.2017 20:49

Hallo Zusammen

bin neu hier und habe genau das selbe Problem ... könnten Bilder von mir sein.

Hatte sich denn da etwas ergeben? Das würde mir/uns sehr weiter helfen.

Restauriere den kleinen Roten mit nem Freund für seinen Vater... das ist für uns alles Neuland und hoffe ihr könnt uns weiter helfen.

vielen Dank schon mal

RE: R4 F6 Chassis Baustelle - Rahmen vorne, 04.04.2017 20:50

Hallo Zusammen

bin neu hier und habe genau das selbe Problem ... könnten Bilder von mir sein.

Hatte sich da etwas ergeben? Das würde mir/uns sehr weiter helfen.

Restauriere den kleinen Roten mit nem Freund für seinen Vater... das ist für uns alles Neuland und hoffe ihr könnt uns weiter helfen.

vielen Dank schon mal

RE: R4 F6 Chassis Baustelle - Rahmen vorne, 05.04.2017 20:48

Hallo Anna,

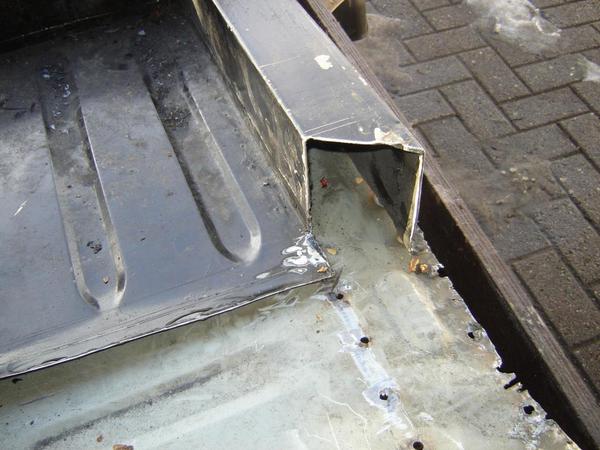

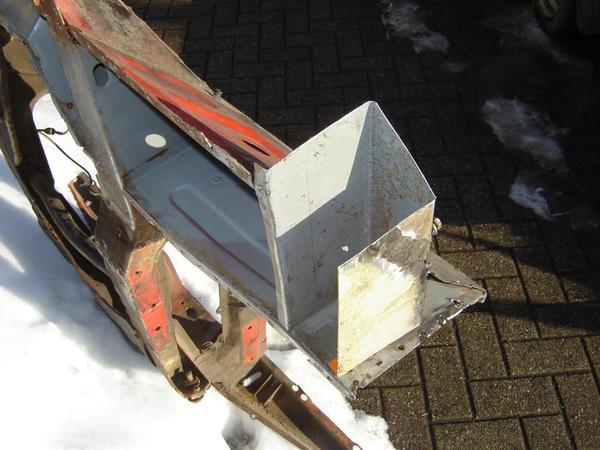

hatte dasselbe Problem und löste es auf die radikale Art, weil die mir angebotenen Reparaturschalen nur den Bereich im Motorram abdeckten, nicht aber die kritischen Stellen im Hohlraum unter den Pedalen. Habe von Unfallchassis (Schaden hinten) den Vorderbau kurz hinter der A-Säule abgetrennt und dasselbe mit dem Rostchassis gemacht. Lange U-Profile innen in die Längsträger eingeschweißt, Hilfslehre für die Höhenausrichtung aus stabilem Vierkantrohr gebaut und die Längenausrichtung über die Anschraubpunkte der Karosserie auf den Längsträgern vorgenommen. Ist Profiarbeit, aber eine sichere Methode.

Für die Puristen: Natürlich wurde das doppelte Bodenblech korrigiert.

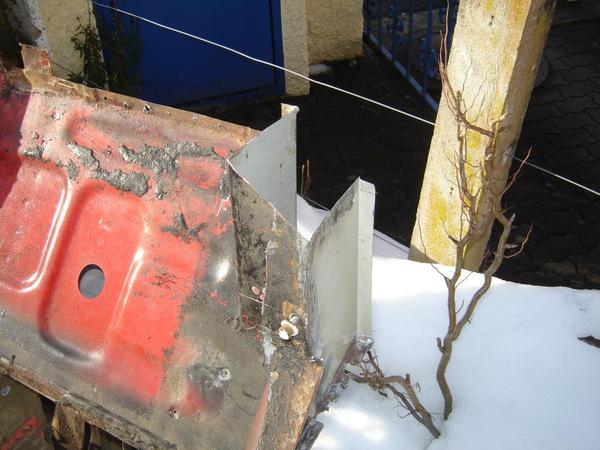

  [url=http://abload.de/image.php?img=bodengruppe21qpsut.jpg]

Konstruktionszeichnung mit den Rahmenmaßen habe ich bekommen, Fahrzeug steht kerzengerade und TÜV war kein Problem. Ist natürlich ein hoher Aufwand, der nur mit vollständig demontiertem Häuschen möglich ist.

Viel Erfolg!

RE: R4 F6 Chassis Baustelle - Rahmen vorne, 09.07.2017 14:33

Hallo, ich wollte nochmal nachfragen da das Thema ja schonwas älter ist...

Hat sich mitlerweile zum Thema Rep. Bleche für den vorderen Längsholm irgendwas getan?

Oder hätte jemand eine gebrauchte Bodengruppe im Angebot?

RE: R4 F6 Chassis Baustelle - Rahmen vorne, 09.07.2017 18:40

Hallo Teile für das Chassis gibt es bei Melun der Baut das schließlich auch komplett neu

allerdings sollte man sich überlegen ob sich das richten dann noch lohnt wenn das neue chassis gerade 1680€ kostet

Mfg Seifenkiste

hier der Link:

RE: R4 F6 Chassis Baustelle - Rahmen vorne, 10.07.2017 07:58

Hallo Basti,

bei eBayKleinanzeigen ist derzeit ein Teil des Rahmens inseriert. Bräuchtest aber je nach dem wie viel kaputt ist 4 davon pro Seite.

Mach doch mal ein Foto, vlt reicht es zu flicken?

Lieben Gruß
Jan

RE: R4 F6 Chassis Baustelle - Rahmen vorne, 10.07.2017 16:46

Hallo Jan,

vielen Dank für den Hinweiß...

Ich muss mir den Rostbefahl nochmal genau anschauen.
