Motor geht nicht aus, 16.12.2017 14:33

Hallo liebe Schrauber!

Heureka, alles ist wieder zusammengeschraubt und hat seinen Platz gefunden!  Den Anlasser ein paar Mal durchdrehen lassen und wroom ist der Motor da. Er läuft erst einmal in der Grundeinstellung des Vergasers. Jetzt Zündung wieder ausstellen und nichts passiert. Der Motor läuft weiter. Batterie abgeklemmt, der Motor läuft weiter? Erst das Ziehen des Steckers an der Lima bringt Stillstand!?😱 Wer kommt dem Bastler, der vorher dran war auf die Schliche? Die Verkabelung ist genau wie vorher und nach Schaltplan. Zur genauen Definition es ist ein 74er R4 mit kleiner Maschine und 34 PS.

Ich bin gespannt auf eure Vorschläge und Ideen😀

LG Helge

RE: Motor geht nicht aus, 16.12.2017 17:36

Salü!

Liegt Dauerplus an der Zündspule vor?

MrG, RF

RE: Motor geht nicht aus, 16.12.2017 20:11

Hallo Fasa!

An der Zündspule sind wie laut Schaltplan, zwei Abgänge zum Verteiler und das Kabel zum Zündschloss wo es in einem Stecker mit Dauerplus verbunden ist. Aber wenn ich die Batterie abklemme läuft er trotzdem weiter. Erst wenn von der Lima nichts mehr kommt ist Schluss.

LG Helge

RE: Motor geht nicht aus, 16.12.2017 21:03

Könnte dann nur das Zündschloss sein?

Messe mal an der Zündspule ob Plus anliegt bei abgeschaltetem Zündschloss.

RE: Motor geht nicht aus, 16.12.2017 21:05

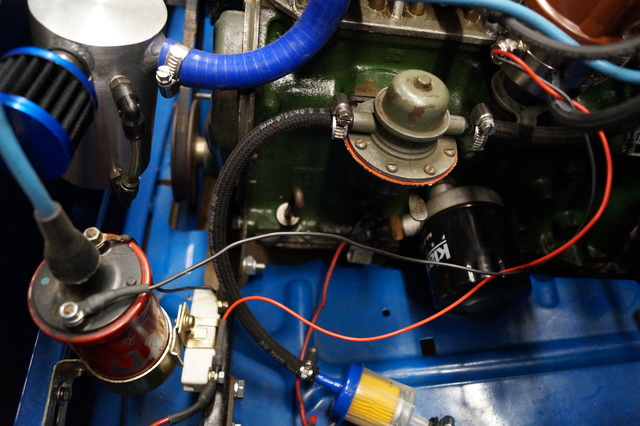

Ein Kabel (Ader) geht von der Zündspule zum Verteiler...

[hier schwarzes Kabel; rotes Kabel ignorieren, da 123-Zündverteiler]

An der Zündspule (+) bitte mal nachmessen:

Motor und Zündung aus = 0 Volt an Zündspule (+)

Motor an und Zündung ein = 12-14,7 Volt an Zündspule (+)

Motor aus und Zündung ein = weniger als 12,5 Volt an Zündspule (+)

Motor an und Zündung aus = mehr als 13 Volt, da Strom von der Lima kommt

Das heißt, Deine Zündspule bekommt Dauerplus von der Lima und kein Zündungsplus vom Zündschloß.

RE: Motor geht nicht aus, 16.12.2017 21:32

Mach mal bitte ein Bild vom Regler mit den Anschlüssen.

RE: Motor geht nicht aus, 16.12.2017 22:51

Danke schon mal für die Tips! Komme morgen leider nicht in die Schrauberbude, melde mich aber Montag mit den Messergebnissen bzw. Bildern.

LG Helge

RE: Motor geht nicht aus, 16.12.2017 22:56

Hallo, danke schon mal für die Tips. Komme morgen leider nicht in die Schrauberbude. Montag melde ich mich mit den Messergebnissen und Bildern.

LG Helge

RE: Motor geht nicht aus, 19.12.2017 18:28

Hallo  😣da bin ich wieder. Am Boden zerstört. Soeben ist mein Magnetschalter am Anlasser abgeraucht. Er sagt kein Mucks mehr. Naja ist ja auch 43 Jahre alt. Nun kann ich die anderen Sachen gar nicht prüfen. Aber die Zündspule hat 13.28 Volt auch wenn Zündung und Motor aus sind. Hat einer eine Idee was ich alles abbauen muss wenn ich den Anlasser ausbauen will. Bei so wirds gemacht sieht es mir zu einfach aus, den Platz habe ich nicht. Für Tips bin ich dankbar.

LG Helge

RE: Motor geht nicht aus, 19.12.2017 20:54

Hach, die kleine Maschine , da hab ich schon lange nicht mehr dran geschraubt.
Dein Magnetschalter ist wirklich fratze? Ich würd den erstmal auf Durchgang prüfen, bzw schauen, ob es nicht nur eine evtl zu behebende Korrosion im Außenbereich ist. So tote hatte ich auch schon, aber die Spule selbst war nie betroffen, immer nur deren Anschlüsse.
Zum Anlasserausbau kann ich dir aus der Erinnerung nur sagen: Für Komfortabilität baust du vorher den Krümmer ab, aber es geht glaub ich auch ohne, das ist halt nur mit mehr Fummelei verbunden. Beim großen Motor jedenfalls ist das so.
Andere wissen da bestimmt besser Bescheid als ich mit meinen vergilbten Erinnerungen.

schraubende Grüße, Thomas

RE: Motor geht nicht aus, 19.12.2017 21:05

Nee mit Durchgang ist da nichts mehr. Die ist wortwörtlich abgeraucht, hat gequalmt und gestunken.Ich hatte schon Angst, dass mir der Motor brennt. Da gibt es nur den einen Weg, alt raus und neu rein.😕

RE: Motor geht nicht aus, 19.12.2017 21:15

Ah, ok.
das ändert natürlich alles ;-)

RE: Motor geht nicht aus, 19.12.2017 22:19

Bild vom Regler vergessen?

RE: Motor geht nicht aus, 20.12.2017 13:51

Wenn ich mich recht erinnere, muss man die Lenksäule an der Gummischeibe abschrauben, sonst bekommt man den Anlasser nicht rausgefädelt.

RE: Motor geht nicht aus, 20.12.2017 22:28

[Iimg]http://up.picr.de/31291868lp.jpg [/img]

Hallo da bin ich wieder. Anlasser erfolgreich eingebaut und der Motor läuft wieder. Oh  Wunder er geht jetzt auch aus wenn ich die Zündung ausstelle. Trotzdem noch das Foto vom  Regler und die Messwert.

Motor aus Zündung aus Anlasser 0,00 V an Plus Zündspule

Motor an Zündung an 13,6 V an Plus s.o.

Motor aus Zündung an 12,6 V an Plus s.o.

Motor an Zündung aus hat er jetzt nicht mehr gemacht.

Warten wir es ab wie es sich entwickelt.

LG und vielen Dank Helge

RE: Motor geht nicht aus, 20.12.2017 22:33

Irgendetwas habe ich mit dem Bild falsch gemacht.Ich probiere es noch einmal

RE: Motor geht nicht aus, 20.12.2017 23:49

Hallo Helge,
wenn ich auf deinen Link klicke, bekomme ich die Antwort: Community exitiert nicht mehr. Liegt wohl am [img] vorne und hinten.
Weil, wenn ich mir nur den Link in die Adresszeile kopiere, gehts.
Frag mich nicht warum, bei abload,de stehen die imgs auch immer mit bei und es funzt trotzdem.
Oder bin ich evtl der einzige hier, bei dem das so ist?
Ansonsten: Glückwunsch zur erfolgreichen Operation!

Thomas

Nachtrag: Oh, ich bin jetzt Edelschrauber, darf ich mir dann was wünschen?

RE: Motor geht nicht aus, 21.12.2017 15:05

Ja klar, dann darfst Du Dir wünschen, niemals mehr liegen zu bleiben. Das Wünschen ist nicht das Problem...

RE: Motor geht nicht aus, 22.12.2017 00:25

Hmm, ja...
liegengeblieben bin ich schön öfter, aber was hat das mit einem Renault zu tun?

RE: Motor geht nicht aus, 22.12.2017 02:32

Als Edelschraubbär darfst du zwar liegenbleiben, aber du  musst dir zu helfen wissen und trotzdem ankommen ohne eine Fee oder den ADAC herbeizuwünschen.

RE: Motor geht nicht aus, 22.12.2017 07:10

Moin Helge,

hab gerade Deinen Thread gelesen, die Kombination Motor geht nicht aus und defekter Magnetschalter erinnert mich an einen Fall den ich mal erlebt habe:

Wenn das Kontaktteil am Zündschloss einen Defekt hat, KÖNNTE es passieren das bei abgezogenem Schlüssel der Strom nicht unterbrochen wird. Am Zündschloss liegt ja Dauerstrom an und das Kontaktteil schaltet den dann zu Zündspule und Magnetschalter weiter, je nach Schlüsselstellung.

Zur Zündspule und ev. auch zum Magnetschalter mit vielleicht  geringerem Dauerstrom der dann die Magnetschalterspule durchschmort.

Schau Dir vorsichtshalber mal das Zündschloss an, vielleicht tritt der Fehler sonst nochmal auf.

Vorweihnachtliche Grüße, Michael

RE: Motor geht nicht aus, 22.12.2017 12:31

Hallo Michael!

Danke für den Hinweis. Werde ich am Wochenende kontrolieren.

LG Helge

RE: Motor geht nicht aus, 12.01.2018 23:18

Hallo!

Da bin ich wieder immer noch mit dem alten Problem. Ich habe jetzt schon ein neues Zündschloss eingebaut. Kann es vielleicht am Regler liegen?. Oder laut Schaltplan und auch in Wirklichkeit läuft Dauerplus Rot und Lachs von der Zündspule am Zündschloss auf ein Stecker. Kann man denn einen einfachen Schaltkreis aufbauen unter Umgehung des Reglers und nur direkt auf die Zündspule, weiler ja auch läuft wenn die Batterie abgekoppelt ist und nur Strom von der Lima kommt.

Aber mal etwas anderes. Ihr wollt doch immer Bilder sehen, hier ein kleiner Vorgeschmack auf meine Bilderstrecke vorher/ nachher wenn ich es dann gelernt habe alles sauber hochzuladen

RE: Motor geht nicht aus, 12.01.2018 23:24

Hier nochmal der Istzustand. Vorher ist mein Avartar

RE: Motor geht nicht aus, 14.01.2018 17:23

Problem gelöst! Falsche Verkabelung, so dass Dauerplus auf der Zündspule lag. Muß man erst einmal darauf kommen. Danke für die Hilfe.

LG Helge
