Wie funktioniert der Rückfahrschalter?, 27.03.2018 11:55

Hallo zusammen,

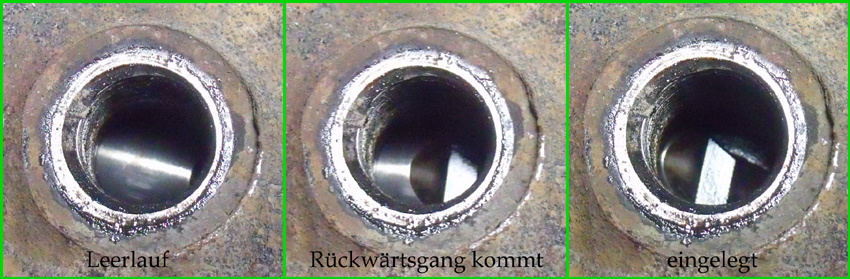

ich habe aus einem alten Getriebe einen Schalter für die Rückfahrleuchten ausgebaut. Ich werde aus der Funktionsweise nicht schlau. Ich ging davon aus, dass bei eingedrückter Kugel (im Schalter) der Kontakt geschlossen ist. Ist das so oder habe ich einen Denkfehler?

Viele Grüße

Babsch

RE: Wie funktioniert der Rückfahrschalter?, 27.03.2018 13:49

Ja genau so ist es

RE: Wie funktioniert der Rückfahrschalter?, 27.03.2018 21:10

Das Schaltbild eines 354‘er zeigt folgendes:

Thomas

RE: Wie funktioniert der Rückfahrschalter?, 28.03.2018 00:03

Hallo Babsch,
bist Du Dir sicher, dass der Schalter defekt ist?
Wenn alles andere in Ordnung ist und die Zündung eingeschaltet ist, leuchten die Rückfahrscheinwerfer, wenn Du den Stecker am Getriebeschalter überbrückst. Allerdings ist die Kabelverbindung zu den Rückfahrscheinwerfern besonders häufig durch Steckverbindungen gefährdet, deshalb gibt es eine Reihe von Fehlermöglichkeiten: --In der Heckklappe selbst; --im großen Steckverbinder Nähe Sicherungskasten (dort ist es der kleine 2-fach Verbinder); --in der Masseanbindung der Leuchten; --in der Masseanbindung der Heckklappe gesamt; Und die Glühbirnen kann es auch noch erwischt haben....
Viele Grüße,
thomas

RE: Wie funktioniert der Rückfahrschalter?, 28.03.2018 12:19

und... noch als Anmerkung zu Thomas Tipps, die Dichtungsscheibe unter dem Schalter muss dünn sein, sonst reicht der Druckweg nicht.

Ging mir so...

RE: Wie funktioniert der Rückfahrschalter?, 29.03.2018 00:50

Vorsicht - manche Schalter sind auch zu lang und werden beim Durchschalten zerdeppert. Da müssen dann zwei Scheiben drunter.

RE: Wie funktioniert der Rückfahrschalter?, 30.03.2018 21:27

Vielen Dank für die Tipps,

wenn ich 12 Volt auf das grüne Kabel direkt am Schalter gebe, leuchten die Rückfahrlampen. Das Ganze war etwas fies weil bei der linken Lampe die Birne hin und bei der rechten kein massekontakt mehr da war.

Ich denke schon, dass es der Schalter ist. Mein zweiter schaltet in ausgebautem Zusatnd leider nicht so, wie ich mir das vorgestellt habe. vermutlich habe ich zwei kaputte Schalter, schade eigentlich.

Ich melde mich nach Vollzug (muss im Mai zum TÜV)

Gruß Babsch

RE: Wie funktioniert der Rückfahrschalter?, 06.05.2018 23:07

Hallo zusammen,

wie versprochen hier die Meldung: es war tatsächlich der Schalter im Getriebe. Natürlich war zusätzlich noch der rechte Rückfahrscheinwerfer mit einem massiven Kontaktproblem dabei

Aber jetzt funktionieren beide wunschgemäß.

Gruß Babsch
