Symbole im Ersatzteilkatalog, 03.03.2019 07:10

Hallo!

Fange nun langsam damit, die Arbeit am R4 wieder aufzunehmen. Bei der Identifizierung der Bauteile ist der bereits vorhandene Ersatzteilkatalog PR1005 sehr hilfreich. Allerdings fällt es mir schwer, die ganzen Symbole zu deuten.

Im Vorwort von PR1005 wird ein Dokument PR2000 erwähnt, das die Handhabung der Ersatzteilkataloge erleichtern soll.

Nun so ein PR2000 kann ich irgendwie nirgendwo finden. Keine käuflichen, keine pdf‘s oder sonstige Quellen.

Kann mir da vielleicht jemand weiterhelfen?

Vielen Dank im Voraus,

schtanko

RE: Symbole im Ersatzteilkatalog, 03.03.2019 12:13

Zwar liegt mir PR1005 gerade nicht vor, aber die Symbole sind meines Wissens in jedem PR von Renault vorn alle erklärt.

RE: Symbole im Ersatzteilkatalog, 03.03.2019 13:20

Naja, ich hab halt so einen Nachdruck vom PR1005. Vielleicht wurde da was abgezwackt. Aber es wird halt auch definitiv der PR2000 erwähnt.

falls jemand so eine Symbolerklärung in einer anderen Version des Ersatzteilkatalogs findet, vielleicht wäre dieser bereit die Information zu teilen.

Vielen Dank schon mal,

Schtanko

RE: Symbole im Ersatzteilkatalog, 03.03.2019 13:34

Leider sind in den neueren PRs keine Symbole mehr erklärt.

Das PR.2000 ist so kleines Heftchen etwa 15 x 10 cm. Da sind auf über einem Dutzend Seiten Symbole erklärt von denen Du 99 % nicht brauchst.

Draufklicken machts grösser...

RE: Symbole im Ersatzteilkatalog, 03.03.2019 17:25

Hier hat z.B. ein britischer Estafette-Freak ein paar Estafette-ETK als pdf zum download online gestellt: http://myestafette.co.uk/downloads.html

Dort findest du jeweils die Erklärung der Symbole.

RE: Symbole im Ersatzteilkatalog, 03.03.2019 19:09

Ok, super danke euch beiden. Damit ist mir schon mal weitergeholfen.

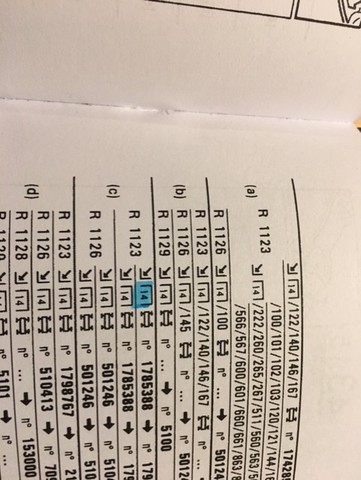

Bleibt mir noch noch ein Symbol. das kommt öfters vor, aber mit unterschiedlichen Zahlen. Hier mit 14!

Was kann das heißen?

Danke schon mal im Voraus. Echt super die Unterstützung in diesem Forum!

RE: Symbole im Ersatzteilkatalog, 04.03.2019 01:05

Das ist die Schwinge an der Hinterachse, 1 ist Stahlblech und 14 ist Gusseisen.
