Teilesuche für Bremsen 86er TL, 19.03.2019 20:28

Hallo liebe Leut!

Ich habe einen 84er R4 TL Savane mit der 956ccm/34PS Maschine und dieser braucht neue Bremsen.

Einen Schrauber der diese Fachmänisch wechselt habe ich, nur die Teile muss ich selber besorgen.

Kann mir vielleicht jemand helfen welche Bremsenteile ich hier brauche?

Vorne brauche ich neue Sättel mit Kolben und hinten... (Ich glaube die kompletten Teile *g*)

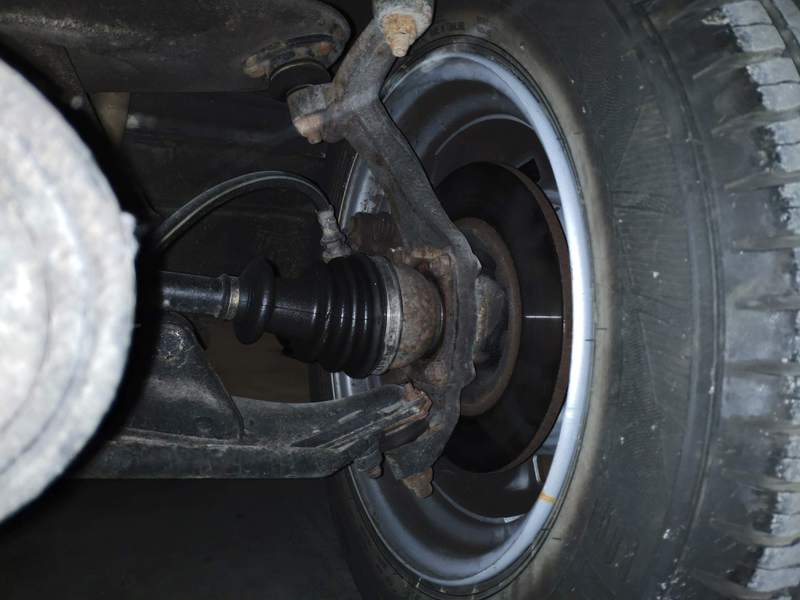

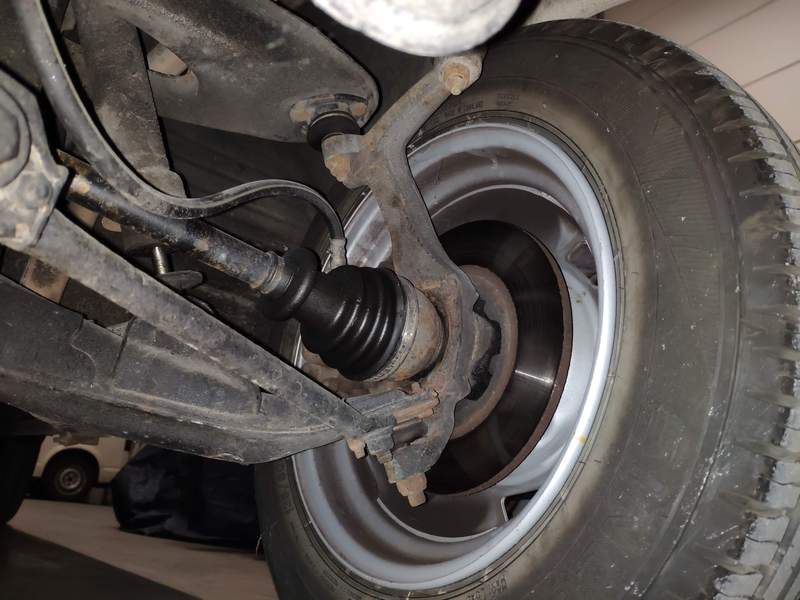

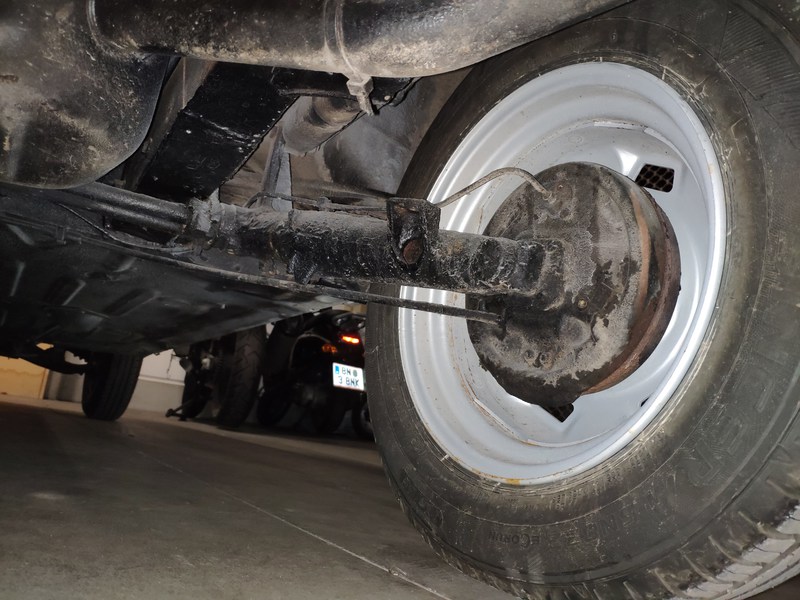

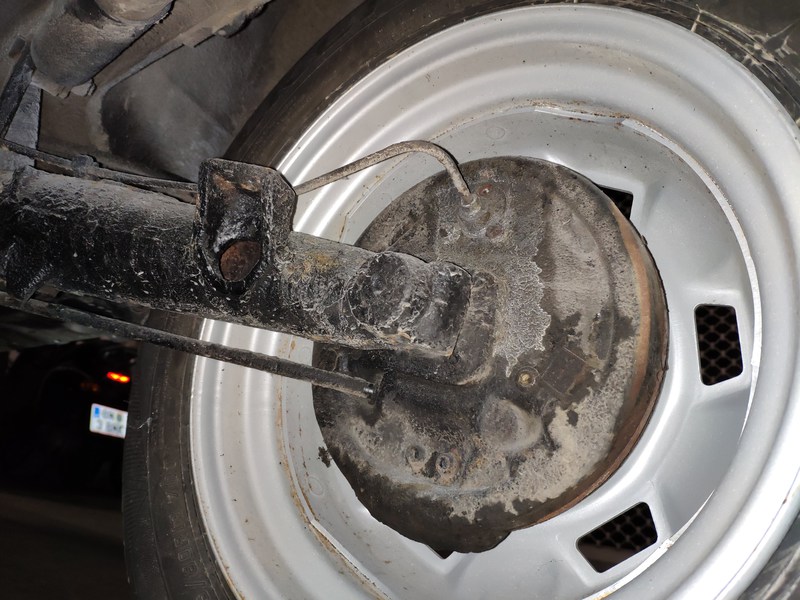

Ich habe hier mal ein paar Bilder von unten:

Kann mir hiermit schon geholfen werden?

Oder bräuchte es noch andere Angaben?

Danke vielmals!

RE: Teilesuche für Bremsen 86er TL, 19.03.2019 20:45

schon mal bei Autodoc.de geschaut?

RE: Teilesuche für Bremsen 86er TL, 19.03.2019 21:37

Salü!

Girling oder Bendix? MrG, RF

RE: Teilesuche für Bremsen 86er TL, 19.03.2019 21:48

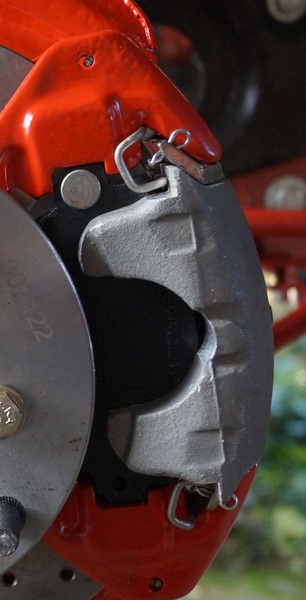

Bendix:

Girling:

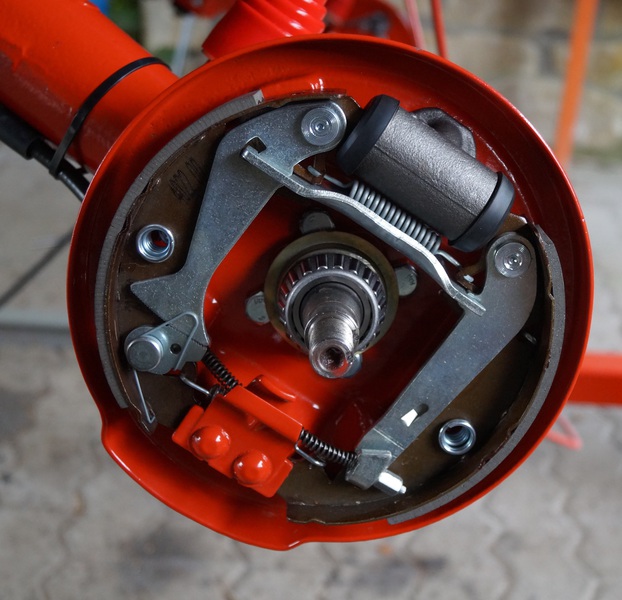

Hinten:

RE: Teilesuche für Bremsen 86er TL, 19.03.2019 21:48

Die Bremsleitungen der Hinterachse sollte man sich sehr gut ansehen. Wechseln ist kein Fehler.

RE: Teilesuche für Bremsen 86er TL, 19.03.2019 21:55

Hallo,

prüfe bitte erst welche Bremse verbaut wurde. Beim Savane ist im Gegensatz zu den anderen Modellen (Bendix) in der Regel eine Girling Bremse verbaut.

RE: Teilesuche für Bremsen 86er TL, 20.03.2019 00:09

Hallo Raimund,

wenn du dir das zutraust, dann zieh doch hinten mal die Trommeln ab und zeig uns Fotos der Innenleben.
Und vorne das Rad runter, um die Bremse in ihrer vollen Pracht zu sehen.
Ich glaube, dann kann man schon mehr sagen.

Gruß, Thomas

RE: Teilesuche für Bremsen 86er TL, 22.03.2019 13:36

Liebe R4 Fans,

auch ohne Zerlegen ist von der Rückseite zu erkennen, was eingebaut ist: Auf den Bildern sieht man die kleinen Einhängankerbleche ( ca 15 x 20mm ) für die Bendix Zugfedern. Also hinten: Bendix 180mm Trommel - Selbstnachstellend

( Bei Girling wäre an gleicher Stelle ca 8mm Nagelköpfe für die Druckfederbesfestigung )

----------------------------------------------------------------------------------------

Da vorne das Bild von der falschen Seite gemacht wurde ist fast nichts vom Bremssattel zu erkennen - die Zuornung ist aber dank Christians Bilder möglich:

Schwimmsattel auf Keilführungen beweglich: Bendix -> Bild mit Schleichwerbung: http://www.reno4er.de/t_bremse-kloetze-bendix.htm

Schwmmsattel auf Bolzen beweglich: Girling

RE: Teilesuche für Bremsen 86er TL, 29.04.2019 12:29

Hallo

Meine Suche geht wieder mal weiter.

Also ich habe Vorne und Hinten die Bendix Bremsen verbaut :)

Brauchen tu ich im Endeffekt nur die Teile, wo die Entlüftungsschraube sitzt, weil die vorne und hinten auf jeweils einer Seite abgerissen/vergammelt ist.

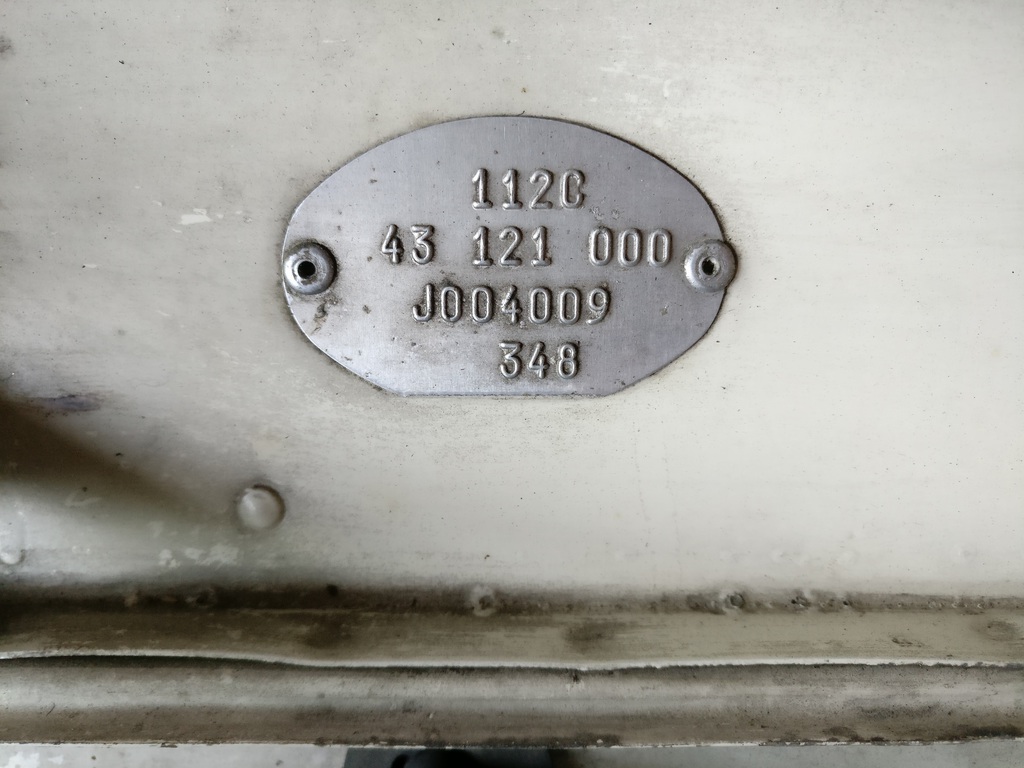

Ich gehe mal stark davon aus, dass ich hinten diese Teile brauche. (Unten noch ein bild meines Typenschildes im Motorraum)

https://www.franzose.de/de/Renault/R4/Radbremszylinder-hinten/ANR84080/

Für vorne überlege ich gerade, die Entlüftungsschraube auszubohren ,das Gewinde nachzuschneiden und eine neue Schraube zu verwenden.

Funktioniert der Plan bzw hat sowas schon mal wer gemacht?

RE: Teilesuche für Bremsen 86er TL, 29.04.2019 12:45

Hallo Raimund,
ja, ausbohren funktioniert gut, weil du ja schon ein mittiges Loch hast.
ABER: bloß nicht bis unten durchbohren, dann ist der Sitz in Mors.
Und senkrecht, sonst läuft dir der Schneider anschließend weg.
Mein Tip: In mehrern 1/2 Millimeterschritten vorgehen, da folgt der Bohrer eher dem Loch und nicht der menschlichen Ungenauigkeit.

Viel Erfolg wünscht

Thomas

RE: Teilesuche für Bremsen 86er TL, 30.04.2019 07:16

Hallo Raimund,

warum musst du die Entlüfterschraube ausbohren? Hast du den Kopf rundgedreht? Dann köntest du es noch mit einer anständigen Gripzange und warm machen versuchen, vorher etwas mit dem Hammer auf die Schraube pickern und Rostlöser kann auch nicht schaden.

Meine persönliche Meinung für dieses Bauteil ist jedoch, das sich die Reparatur nicht lohnt. Die Radbremszylinder werden mit den Jahren undicht, deiner scheint auch schon älter. Beim Ausbohren fällt dir schnell Späne ins System. Also bei dem Sicherheitsrelevanten Teil besser nur mit Gripzange versuchen, ansonsten Austausch. Die 2x 20€ sollten nicht weh tun.

Lieben Gruß
Jan

RE: Teilesuche für Bremsen 86er TL, 07.05.2019 02:33

Stammt der Wagen aus Österreich ? Bei den Bremssätteln würde ich lieber neue anbauen; Entlüfter mit Teflon - Paste einstreichen ( dünn ) und nie wieder Probleme. Wenn man möchte, so kann man es auch mit einem Ausdreher versuchen, den Schraubenrest zu entfernen, kaputt ist es ohnehin schon...aber vorher gut warmmachen und sicherheitshalber Kolben demontieren, um zu sehen, was innen so vor sich geht...hinten am Besten alles neu machen ( Beläge zum Nieten ?? ) RBZ sind nicht teuer.
