Vorspur einstellen?, 05.05.2017 12:01

Hallo zusammen,

bei unserem TL sind die Reifen (alle 4) auf der Außenseite stark abgefahren, innen jedoch fast neuwertig. Sie sind ca. 1 Jahr alt  Aus älteren Diskussionen und dem Handbuch habe ich entnommen, dass das zumindest bei den Vorderrädern an der falsch eingestellten Vorspur und dem Sturz liegt.

Ich habe so etwas noch nie eingestellt, deshalb die Frage: kann ich das ohne Hebebühne und Spezialwerkzeug selbst einstellen, oder benötige ich professionelle Hilfe?

Viele Grüße

Babsch

RE: Vorspur einstellen?, 05.05.2017 21:12

1. Nein
2. Ja

RE: Vorspur einstellen?, 05.05.2017 21:39

Einstellung Vorderachse bzw. Spur und Nachlauf verstehe ich ja noch und mach das grob mit Holzlatte und fahre dann zur Reifenwerkstatt und lass das für 50 EUR präzise elektronisch machen,

Aber wie wird der *Sturz* eingestellt?

Ich dachte wenn das nicht passt / einen Schuss hat muss das neu - also Achsschenkel?

RE: Vorspur einstellen?, 05.05.2017 22:14

Vorspur einstellen z.B. mit Trackace überhaupt kein Problem.

RE: Vorspur einstellen?, 07.05.2017 08:33

Hallo zusammen,

der Sturz lässt sich laut M.R.175 nicht einstellen.
Im Handbuch sind die Winkel angegeben und der Hinweis ‘nicht einstellbar‘.
Da hat JanWK wohl recht.
Die Vorderachse wird laut Handbuch mit Nachspur eingestellt.
Im Forum findet man einige Beiträge dazu.

Vorspur-Nachspur

Beste Grüße aus dem verregneten Taunus

Falko

RE: Vorspur einstellen?, 07.05.2017 11:06

Den Sturz kann man grundsätzlich  nicht einstellen aber man kann ihn schon anpassen den Sturz, das hat man in den 70er und 80er Jahren so gemacht und ich habe es voriges Jahr auch so gemacht, früher hat man solche verschieden starke Bleche original von Renault  gekauft, heute glaube ich gibt es sie nicht mehr, mein Renault Mechaniker hat selber eines angefertigt aus Alublech 5mm und es oben beim Achsschenkel beigelegt, je nach dem wo man es braucht unten oder oben, funktioniert einwandfrei und der Sturz stimmt jetzt.

Grüße Amigo

RE: Vorspur einstellen?, 07.05.2017 12:13

Hallo Amigo,

danke für die Info!
Bei meinem R4 muss auch etwas nachgebessert werden, Sturz stimmt nicht 100%.

Grüße

Falko

RE: Vorspur einstellen? Sturz einstellen?, 20.05.2017 07:03

Liebe R4 Schrauber,

beim "Schauschrauben" in Dorfprozelten schon mal vorgestellt: Zum Spureinstellenbraucht man nur einen ( am besten abgebrochenen ) Meterstab und eine Holzleiste ca 30cm: Man legt sich vor den R4 und misst den inneren Abstand zwischen den Felgen so weit vorn und so weit hinten wie möglich. Das vordere Maß muß 0 bis 1 mm größer sein. Zum einstellen die Spurstangen ( ab 1979 ) oder die Augen an der Lenkzahnstange verdrehen.

Auf einer Grube oder 4-Säulenbühne geht es natürlich komfortabler - bei hängenden Rädern kann man die Spur nicht einstellen.

Wenn der Sturz nicht stimmt ist vermutlich der Rahmen oder die Lenker verbogen - der Achschenkel ist recht massiv. Ein offizielle Einstellmöglichkeit gibt es nicht. Ich habe mir mal mit Unterlagen geholfen, die ich zwischen den Achsträger mit der Stoßdömpferhaltung und den Rahmen an den Schrauben eingebaut habe.

viel Erfolg wünscht

Ingo Heitel

RE: Vorspur einstellen?, 21.05.2017 00:09

Hurra Ingo ist wieder da, nach über einem Jahr.

Ganz herzlich willkommen zurück.

RE: Vorspur einstellen?, 24.05.2017 16:49

Hallo zusammen,

vielen Dank für die Tipps. Wir haben am Wochenende die Spur vorne und hinten mittels einer Latte und eines Zollstocks "eingestellt". M.R.175 und unser Forum waren sehr hilfreich. Verblüffend waren für uns die "Ausgangsmesswerte". Wir haben eine Differenz im cm-Bereich festgestellt! Natürlich in die falsche Richtung, d.h. Vorder- wie Hinterräder standen in Fahrtrichtung vorne näher zueinander als hinten. Nach der durchaus groben Einstellung haben wir (gefühlt) ein neues Fahrzeug. Der kleine hält sauber die Spur und rumpelt nicht mehr so schrecklich. Die Angst vor Unebenheiten oder gar Schlaglöchern in Kurven ist weg

Das einzig Ärgerliche ist, dass wir ca 1 Jahr mit der falschen Spureinstellung gefahren sind und uns auf diese Weise in 8.000 Kilometern einen Satz Reifen ruiniert haben.

Naja, aus Fehlern lernt man.

Gruß Babsch

Gruß Babsch

RE: Vorspur einstellen?, 28.04.2019 18:08

Ich habe heute nach einer über Winter Komplettsanierung die Spur an meinem F6 eingestellt.

Leider habe ich mir die Daten / die Beschreibung zunächst aus dem „So wirds gemacht“ geholt, (lag grade in der Werkstatt) erst danach im Renault-WHB geblättert.

Im “so wirds gemacht steht“ S. 121: ...Beim R4 werden die Vorderräder auf Vorspur (!) eingestellt 😠👎, es folgt die Angabe 1-5mm.

Beste Grüße

Friedemann

RE: Vorspur einstellen?, 04.05.2019 20:30

Hallo!

Wie habt ihr denn die Spur hinten eingestellt? Bei mir (Bj 74) sind keine Langlöcher und auch sonst habe ich keine Möglichkeit gefunden da was einzustellen. Die hinteren Felgen sind an der vorderseite ca. 4mm weiter auseinander als an der hinterseite.

Gruss Franz

RE: Vorspur einstellen?, 04.05.2019 23:38

Hallo Franz,

Langlöcher gab es meines Wissens erst ab 76, insofern also nix zum einstellen.
4mm ist ein gutes Maß, müßte allerdings genau anders herum sein, die HA hat ja Vorspur. Evtl vertan?
Was sagen denn deine 2o Jahre alten Neureifen?

Gruß, Thomas

RE: Vorspur einstellen?, 05.05.2019 11:11

Hallo Thomas.

Habe mich nochmal mit der Spur der Hinterachse befasst. Alle Befestigungschrauben nochmal gelöst und dann eine Spreitze mit Wagenheber zwischen die Schwingen gesetzt. Jetzt alle Schrauben wieder angezogen und dann festgestellt das nun die Spur genau andersherum nicht passte also zuviel Vorspur. Also das ganze Spiel nochmal mit einem Spannband auf das richtige Maß gezogen. Ich hätte nie gedacht das man obwohl keine Langlöcher da sind soviel verstellen kann. Das normale Spiel in den Löchern reicht voll aus. Problem gelöst.

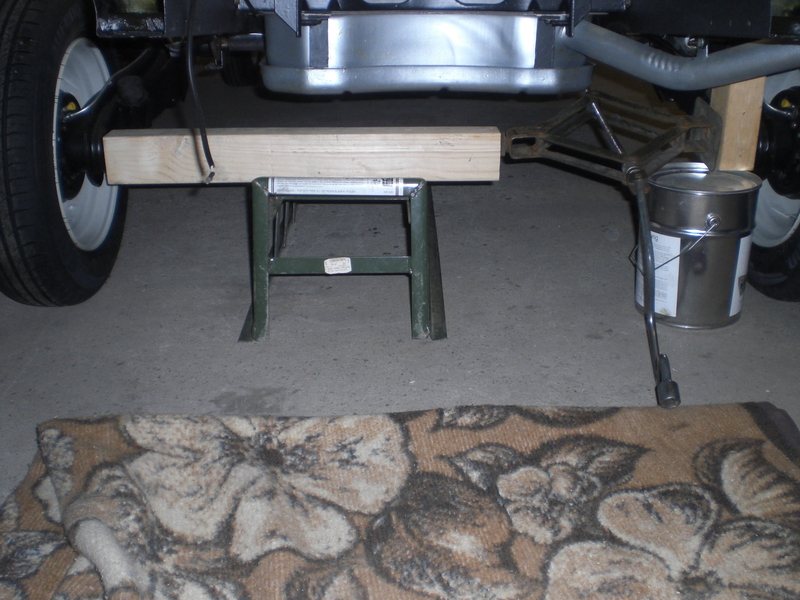

Spreitze gesetzt.

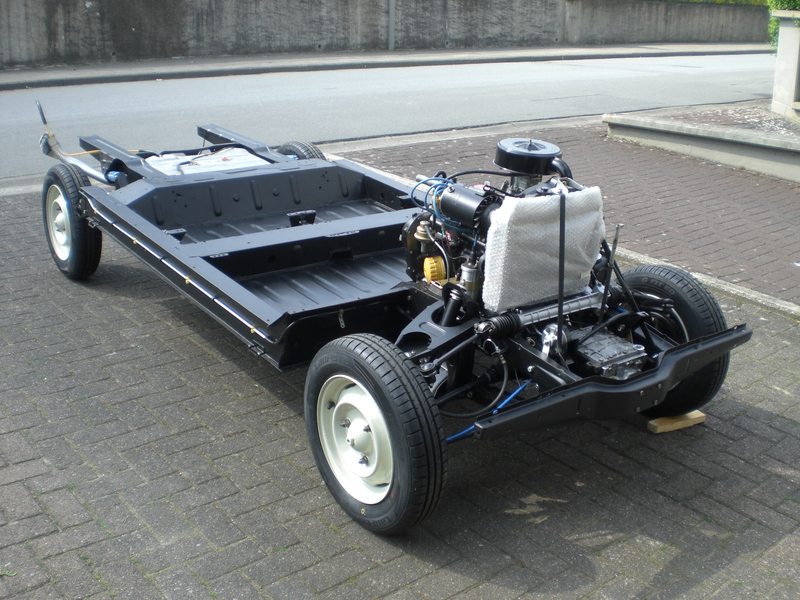

Stand der Restauration.

Gruss Franz

RE: Vorspur einstellen?, 05.05.2019 13:20

Holla.
Das nenn ich doch mal einen kreativen und innovativen Lösungsansatz!
Das da soviel Spiel drin ist ... Gut zu wissen, danke.
Mich Pingelkopp tät noch interessieren, wie es jetzt mit dem Sturz aussieht.

Gruß, Thomas

ps. hatte der Wagen doch etwas mehr Rost als nur unter den Matten?

RE: Vorspur einstellen?, 05.05.2019 15:08

Hi

An allen 4 Ecken war der Boden unter den Bitumenplatten durch. Ich habe das gesamte Bodenblech ausgetauscht. Die Kastenholme waren aber noch sehr gut von innen.

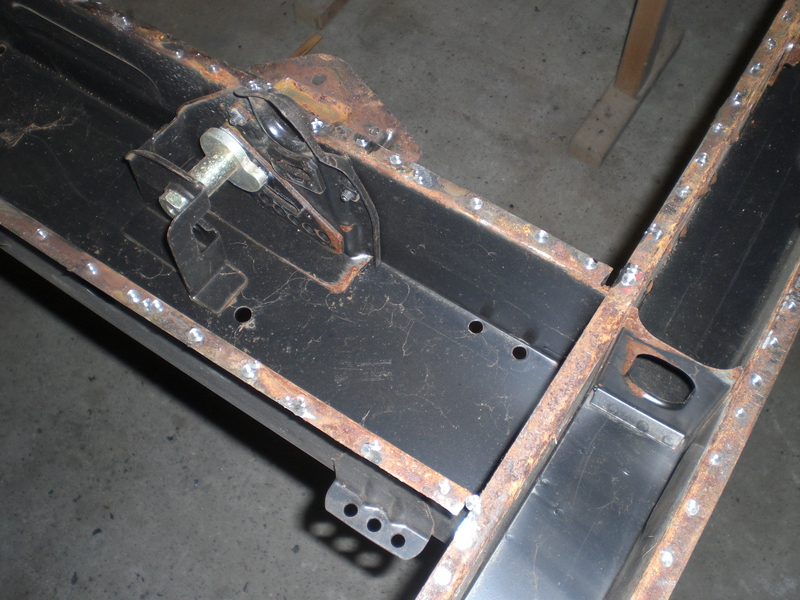

Holme von innen.

Gruss Franz

RE: Vorspur einstellen?, 06.05.2019 10:23

Hallo Franz !

Was hast Du für eine Farbe für den Rahmen gewählt ? Sieht auf den Fotos 2-farbig aus, grau und schwarz, oder ist das wegen der Spiegelung ?

Gruß

Ralf

RE: Vorspur einstellen?, 06.05.2019 13:34

Hallo Franz,

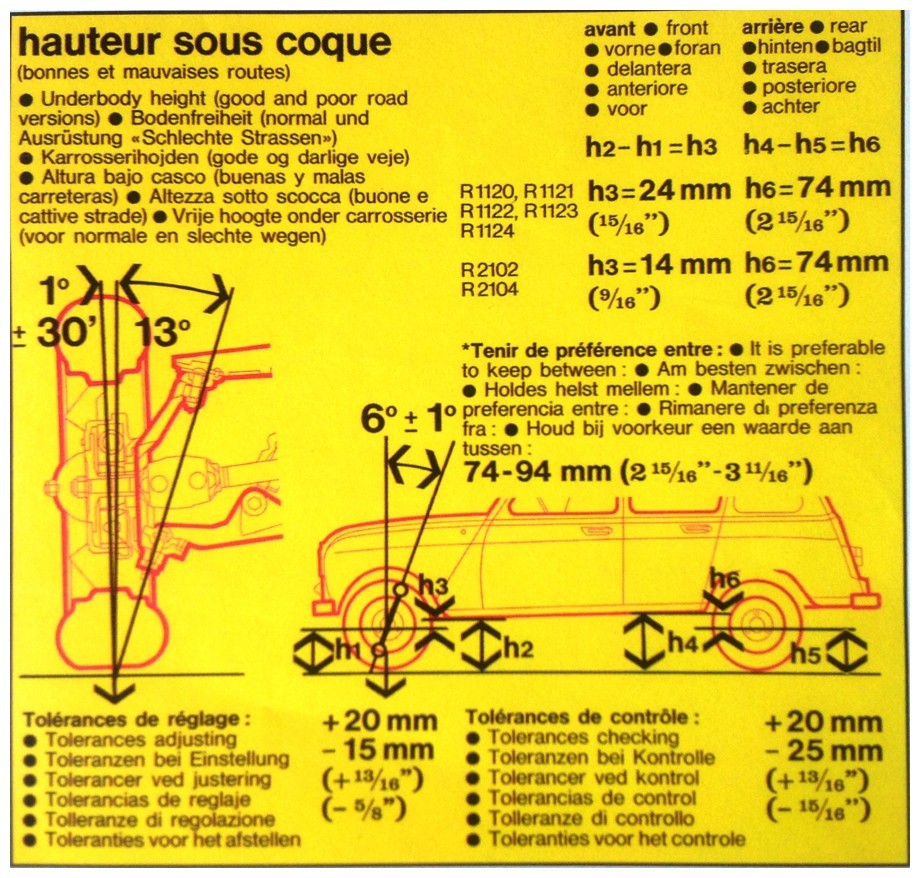

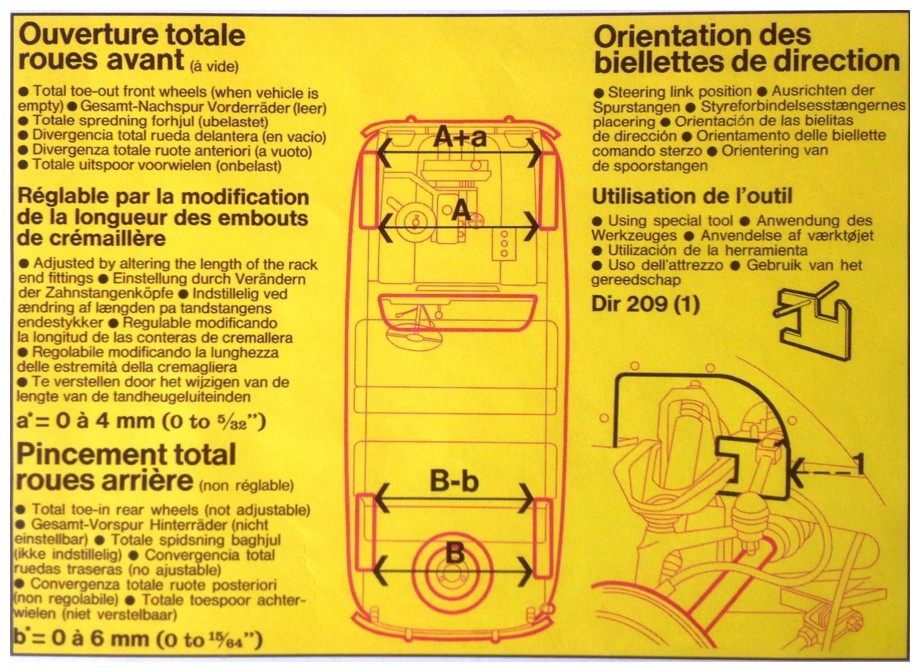

Guter Tipp zum einstellen der Spur, anbei noch 2 interessante Bilder mit Einstelldaten.

Das Chassis ist ja nahezu neuwertig gewesen, nur leichte Rostspuren innen

RE: Vorspur einstellen?, 13.05.2019 01:46

Hallo Alois.

Also vorne Nachspur und hinten Vorspur.

Die beiden gelben Bilder kommen auf jeden Fall in meine Unterlagen. Ist irgendwie eindeutiger als in den Handbüchern und Reparaturanleitungen.

Gruss Franz
