Radlager und Co beschädigungsfrei von der Hinterradachse abziehen, 08.01.2019 10:02

Moin,

ich möchte bei meiner neuen Hinterradachse das Radlager mit Metallring abziehen, um die Bremsankerbleche wechseln zu können.

Beim Abziehen mit Zweiarmabzieher ist mir bei meiner alten Achse die Metallscheibe unter dem Radlager arg verbogen. Bekommt ihr die beschädigungsfrei ab oder muss man sich diese Scheibe neu besorgen?

Und wie entfernt ihr den aufgepressten Ring auf dem das Radlager sitzt?

Lieben Gruß
Jan

RE: Radlager und Co beschädigungsfrei von der Hinterradachse abziehen, 08.01.2019 11:00

Hallo Jan,
ohne spezielle Abzieher wird das schwierig. Heute abend bin ich wieder zuhause, dann mach ich dir ein paar Photos von den Werkzeugen.
Für das Lager gibt es ein spezielles von Facom, für den Blechring hab ich mir selbst eins gebaut.

Gruß, Thomas

RE: Radlager und Co beschädigungsfrei von der Hinterradachse abziehen, 08.01.2019 11:05

Hallo Jan,
das Stichwort ist beschädiguungsfrei. Du musst wohl oder übel das Radlager opfern. Es gibt Konstellationen, da rutscht das Radlager fast zu leicht vom Achsstummel, und leider auch das Gegenteil: Da geht es nur mit Hitze und Gewalt ab. Der Blechring darunter liegt nur eingeklemmt auf, der hält sich nirgends fest. Dafür hast Du wohl die besterhaltene Ankerplatte auf dem Kontinent. Neid!!

Viele Grüße,
thomas

RE: Radlager und Co beschädigungsfrei von der Hinterradachse abziehen, 08.01.2019 13:21

Hallo Thomas,

ich bin auf die Fotos gespannt

Genau so wie du sagst, Thomas. Bei meiner alten Achse ging es einseitig sehr einfach, auf der anderen Seite kaum eine Chance.

Die Bremsankerbleche würde ich gerne gegen gut erhaltene 160mm tauschen. Also wenn du in der Größe was hast könntest du die besterhaltensten Ankerplatten auf dem Kontinent besitzen

Lieben Gruß
Jan

RE: Radlager und Co beschädigungsfrei von der Hinterradachse abziehen, 08.01.2019 17:18

Salü!

Hast Du es schon mal mit einem Trennmesser versucht?

MrG, RF

RE: Radlager und Co beschädigungsfrei von der Hinterradachse abziehen, 08.01.2019 22:16

Hallo Jan,
hier die Photos:

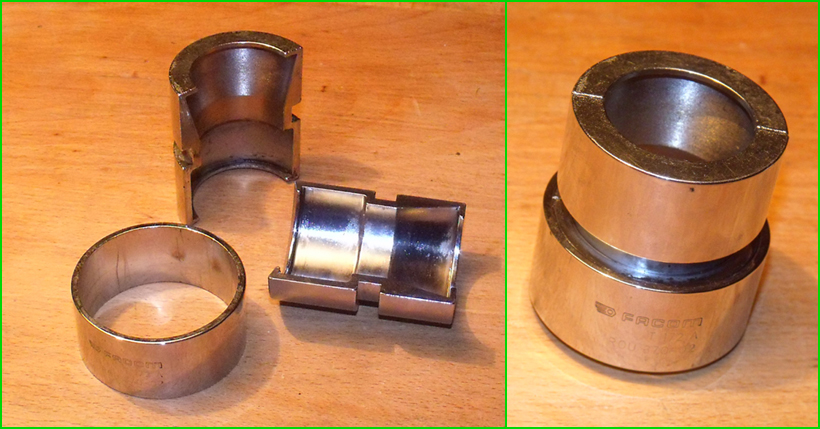

Das ist der Facom Abzieher, drauf steht T172A ROU 37o-o2.
Damit bekommst du das Lager zerstörungsfrei von der Achse. Zusätzlich braucht es nur noch einen kleinen Zweiarmabzieher.

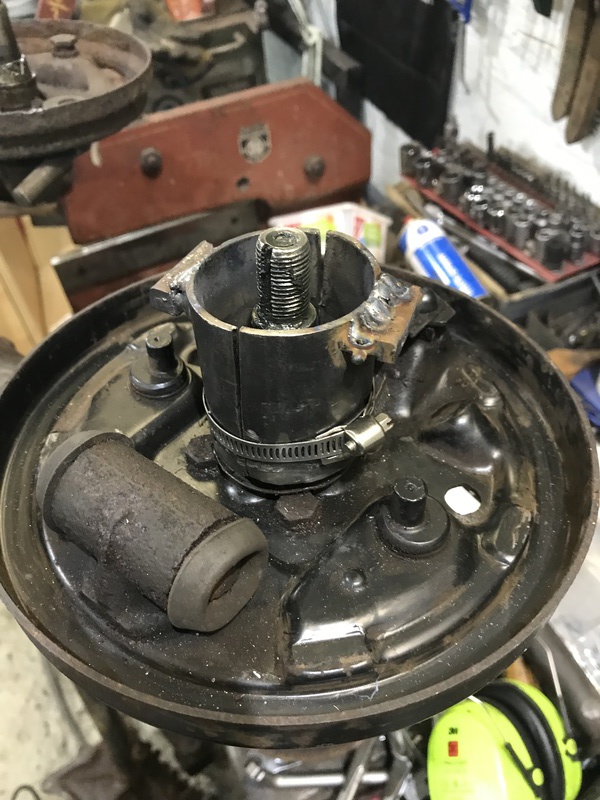

Und weil ich mir die Blechscheiben anfangs auch immer kaputtgezogen habe, war ich‘s irgendwann leid und hab mir das hier gebaut:

Das ist ein Stück Rohr Ø 16o mit 2mm Wandstärke, hartgelötet auf ein 1mm starkes Blech. Anschließend abgedreht, zwei Löcher für den Abzieher reingedremelt und halbiert; paßt es auf den Millimeter um den Blechring. Die Schelle ist wie bei dem Facomteil nötig zum fixieren.

RFs Teil kenne ich auch, weiß aber nicht, ob das hier paßt.

Viel Erfolg wünscht Thomas

RE: Radlager und Co beschädigungsfrei von der Hinterradachse abziehen, 08.01.2019 22:25

Hallo Thomas, finde ich eine gute Idee, den Abzieher für den Ring. Hatte noch keine Notwendigkeit sie zu tauschen, aber wenn .....

Sollte man es auch warm machen?

RE: Radlager und Co beschädigungsfrei von der Hinterradachse abziehen, 08.01.2019 22:39

Nö, mit diesem Werkzeug tut das nicht not.
Ob man ihn bei Erwärmung zerstörungsfrei mit zB einem Zweiarmabzieher runterbekommt, hab ich nie versucht. Stell ich mir aber spontan schwierig vor, weil Metall mit zunehmender Temperatur erfahrungsgemäß auch verformungswilliger wird.

Gruß, Thomas

RE: Radlager und Co beschädigungsfrei von der Hinterradachse abziehen, 09.01.2019 08:02

Naja, so riesig werden Lager beim Abziehen bzw. Montage nicht erwärmt, daß die Festigkeit nachläßt. Die Festigkeit läßt (bei Stahl) erst bei einigen hundert Grad C signifikant nach. Bei üblichen Erwärmungstemperaturen tut sich da nicht viel.

RE: Radlager und Co beschädigungsfrei von der Hinterradachse abziehen, 09.01.2019 08:02

Moin,

Trennmesser besitze ich nicht, aber es ist eine gute Idee. Ich werde mir welche zulegen. Ob die an dieser Stelle dann passen weiß ich nicht, aber die kann man häufiger gebrauchen.

Thomas, deine Spezialwerkzeuge sind eine gute Anregung. Ich schaue mal ob ich mir auch was passendes basteln kann. Bei dem Rohrdurchmesser meinst du doch sicherlich 60mm, oder?

Lieben Gruß
Jan

RE: Radlager und Co beschädigungsfrei von der Hinterradachse abziehen, 09.01.2019 10:10

Jan:
Äh, ja natürlich 6omm. Wie sich die 1 davorgemogelt hat, versteh‘ ich auch nicht

Winfrid:
Hihi, ich meinte den Blechring, nicht das Lager. Das mit der Verformungswilligkeit war nicht so ganz ernst gemeint, deshalb auch die Grinsebacke
Vielleicht meinte der Alois aber auch das Lager, und das hab ich falsch verstanden...

Ich besuchte mal ein ‘Klavierkonzert‘, dargeboten auf einem Flügel. Im Foyer fand folgender Dialog statt:
Tochter (leicht gelangweilt): Wie lang ist denn das Klavier? (Im Sinne von ‘Wie lange dauert das‘)
Vater (völlig trocken): einsachzig.
Mutter: Was??!! Drei Stunden??

OK, tut nichts zur Sache. Ist mit nur grad wieder so eingefallen. Vielleicht taugt es ja zur Kurzweil so zwischendurch.

Thomas

RE: Radlager und Co beschädigungsfrei von der Hinterradachse abziehen, 09.01.2019 17:29

Ja, ich meinte nur das heilige Blechle

RE: Radlager und Co beschädigungsfrei von der Hinterradachse abziehen, 10.01.2019 11:59

So ein Trennmesser ist ein praktisches Werkzeug. Ich habe damit die Radlager abgezogen - es funktioniert aber auch prima um die Kugelgelenke der lenkung beschädigungsfrei und ohne großen Aufwand zu trennen.

Gruß Babsch

RE: Radlager und Co beschädigungsfrei von der Hinterradachse abziehen, 12.01.2019 13:55

Hallo Jan, falls die Scheibe doch nicht ganz Zerstörungsfrei runter zu bekommen ist, gibt es Ersatz.

Rondelle de roulement

Ob wer anderes sie auch hat, habe ich nicht kontrolliert, bin nur am aktuellen Newsletter von vehicules-anciens.fr darüber gefallen.

RE: Radlager und Co beschädigungsfrei von der Hinterradachse abziehen, 13.01.2019 20:18

Geil. Bezahlbarer Ersatz.
Alois, Danke für den Hinweis!

Thomas

RE: Radlager und Co beschädigungsfrei von der Hinterradachse abziehen, 14.01.2019 07:36

Hallo Alois,

danke für den Link. Bisher ging die Scheibe sehr gut mit dem nachgebauten Werkzeug von Thomas runter.

Lieben Gruß
Jan

RE: Radlager und Co beschädigungsfrei von der Hinterradachse abziehen, 02.08.2019 10:37

Hallo R4 ler

Ich hatte gestern genau das gleiche Problem. die Lager habe ich nicht zerstörungsfrei ausbauen können (in Ermangelung des Spezialabziehers), da sich der Rollenkäfig sofort verbiegt und die Rollen herausfallen. Allerdings konnte ich die Scheiben darunter mit einem einfachen Dreiarmabzieher zerstörungs- und beulenfrei abziehen. Ich habe erst den Abzieher angesetzt und dann mit der Lötlampe die Scheibe ein wenig erwärmt und dann abgezogen. Das ging einwandfrei.

Im MR 175 steht, dass eine Methode zum Einbau leichtes Erwärmen ist, deshalb habe ich sie beim Ausbau ebenfalls etwas erwärmt.

Die Lager haben bei meinem 86‘er Modell die Nummer 32005 X und sind bspw. von SKF oder FAG für ca. 13 Euro nachzukaufen (natürlich gibt‘s die auch als noname für 4 €), ebenso als Komplettsatz beim Franzosen..

Viele Grüße

Ralf
