Kühler für 845ccm 34 PS gesucht, 12.03.2018 20:29

Hallo!

Kennt Ihr noch eine Quelle für den Kühler für den 845 ccm 34 PS Motor mit 420 mm Breite?

Der etwas kleinere mit 390 mm Breite ist ja problemlos lieferbar, aber der 420 mm breite ist nicht zu finden. Der Franzose listet ihn zwar, liefert aber 390 mm. Die Reno4er haben gleich nur einen für den kleinen Motor im Programm - ohne Größenangabe.

Für Infos dankt

Volker

RE: Kühler für 845ccm 34 PS gesucht, 12.03.2018 22:24

Salü!

Bekommste beim PAC (Eusebio) oder beim Restaurator (Kühlerbauer)...

MrG, RF

RE: Kühler für 845ccm 34 PS gesucht, 13.03.2018 05:38

Danke für den Tipp. Die Spanier haben die Anschlüsse diagonal und passen leider nicht.

Dann werde ich mal nach einem Kühlerbauer in der Nähe suchen.

RE: Kühler für 845ccm 34 PS gesucht, 13.03.2018 18:11

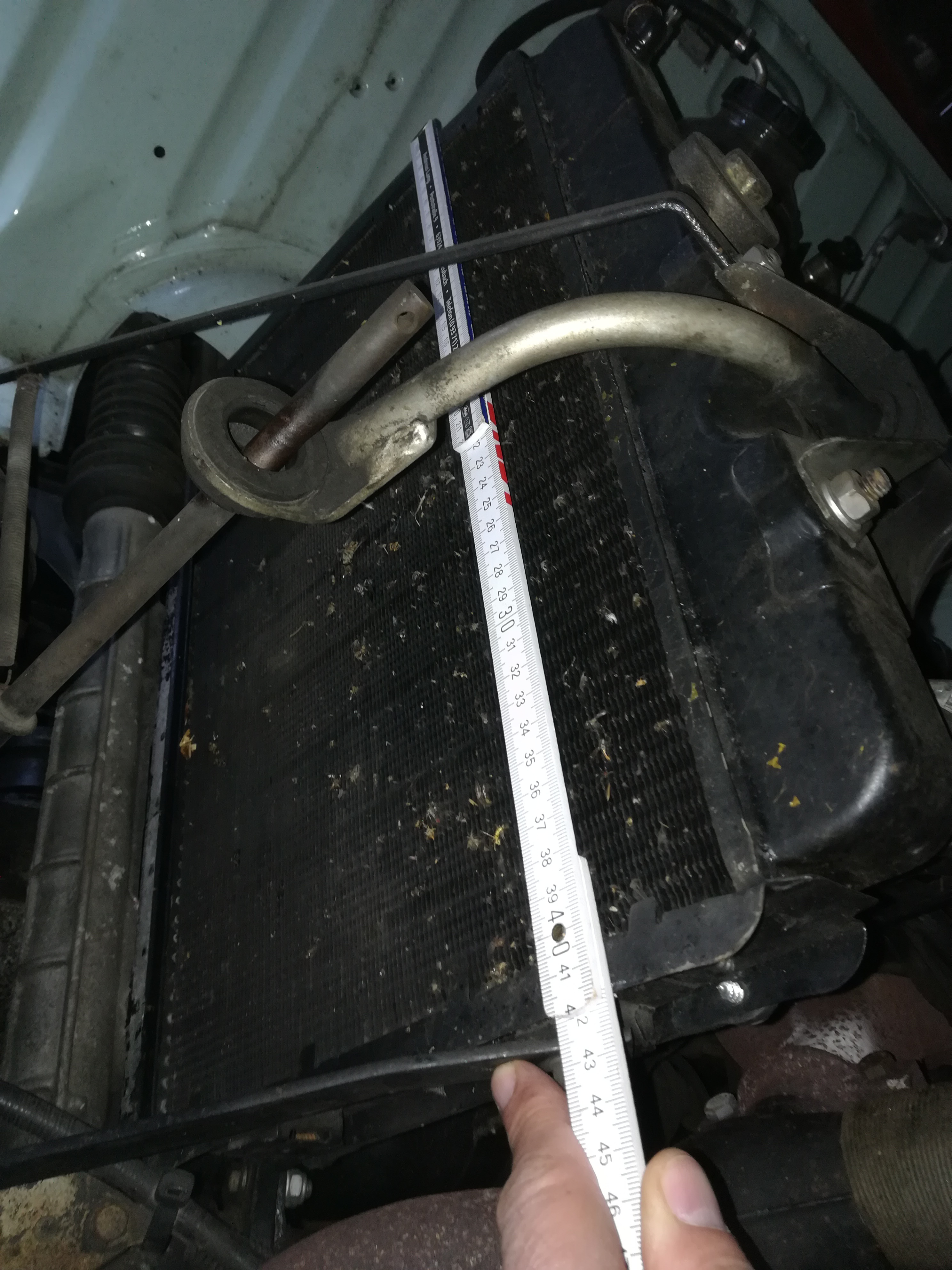

Für Leute, die nur Bildern Glauben schenken:

Oben ein 1984er TL (Modell 1123), 29 PS --> 390 mm

Mitte ein 1978er Rodéo 4 (Modell 2106), 34 PS --> 420 mm

Unten ein 1970er F4 (Modell 2106), 34 PS --> 420 mm

RE: Kühler für 845ccm 34 PS gesucht, 13.03.2018 22:19

Sch** auf die Bilder... Sch** auf den 42er Kühler!

Hier bekommst Du den richtigen Kühler für deine Quatrelle!!!

RE: Kühler für 845ccm 34 PS gesucht, 26.03.2018 13:19

Danke für den Link. Dann verbaue ich dorch einfach den Kühler, den ich habe. AVA gibt übrigens eine Breite von 400 mm an.

Eine Frage, die ich mir noch stelle, ist, ob ich den Kunststoff-"Luftsammler" hinter dem Kühler bzw. am Lüfterrad auch bei einer geringeren Kühlerbreite montieren kann, oder ob ich da einen vom schmaleren Kühler brauche. Hat‘s schon jemand probiert?

RE: Kühler für 845ccm 34 PS gesucht, 26.03.2018 19:17

Hallo Volker,

du kannst den "Luftsammler" verwenden. Allerdings passen die Schraubenlöcher nicht. Habe ihn mit dünnem Draht fixiert. Hält schon seit Jahren.

Gruß

r4jean

RE: Kühler für 845ccm 34 PS gesucht, 15.10.2019 07:53

Ich hole nochmal nach oben. Kennt einer eine Quelle für 420 mm breite Kühler?

Alternativ: Kann jemand einen Kühlerbauer empfehlen, der den Kühler _preiswert_ überholt?

Viele Grüße

RE: Kühler für 845ccm 34 PS gesucht, 15.10.2019 20:33

schau mal hier:

www.renault4onderdelen.nl/Webwinkel-Product-162796673/Radiateur-mot-845cc.htmll hier:

RE: Kühler für 845ccm 34 PS gesucht, 16.10.2019 05:46

Danke für den Link! Leider macht der Händler keine Angabe zur Breite des Kühlers. Dann muss man wohl davon ausgehen, dass es 380 mm sind...

RE: Kühler für 845ccm 34 PS gesucht, 09.11.2019 14:37

Hallo Volker, liebe grüße aus Österreich.

Kennst Du die Variante schon?

www.decl-concept.com/de/renault-4/686-heizkorper-aus-aluminium-fur-grosse-volumen-fur-renault-4-4l-trophy-motor-billancourt-3701113404965.html

RE: Kühler für 845ccm 34 PS gesucht, 12.01.2020 18:01

Hallo,

Die Suche nach einem vernünftigen Kühler für den 850cc 34PS ist ja tatsächlich ein kompliziertes Unterfangen.

Laut Beschreibung hätte ja der Kühler RT2006 des Herstellers AVA ein Netzmaß von 400mm Breite. Das sollte also passen, denkt man sich. Ich habe den Kühler also kurzerhand bestellt. Drei Tage später hielt ich das gute Stück dann schießlich in den Händen. Von der Verarbeitung her macht der Kühler auch tatsächlich einen guten Eindruck. Dann habe ich den Zollstock genommen und nachgemessen, naja was soll ich sagen, ratet mal, es sind 360mm Netzbreite, Mist.

Zum Vergleich:

Originalkühler:

Einlaßdurchmesser ca. 30mm (hab aber auch einen weiteren alten mit 25mm)

Netzbreite 400mm

Anzahl der Röhrchen pro Reihe (zweireihig): 49

Kühler RT2006:

Einlaßdurchmesser 25mm

Netzbreite 360mm

Anzahl der Röhrchen pro Reihe (zweireihig): 35

Die Delle an der Halterung für den Schaltstock gibt es hier nicht.

Bilder folgen noch.

RE: Kühler für 845ccm 34 PS gesucht, 12.01.2020 18:29

Von der Kühlleistung her auch in Zeiten des Klimawandels sicher kein Thema. Lästig ist, dass die rückseitige Luftführung nicht mehr passt. Und wenn es noch andere Kollisionen gibt (z.B. mit dem  Schalthebel bzw. dessen Führung) wird‘s natürlich schwierig.

Und ja, stell mal Bilder ein. Ich liebe Bilder!

RE: Kühler für 845ccm 34 PS gesucht, 12.01.2020 19:43

Hallo Frank,

ich habe in meinem Fundus so einen Kühler liegen. Die Lamellen haben zwar Flugrost aber der Rost ist nur oberflächlich. Wenn Intresse besteht kann ich den Kühler reinigen und auf Dichtigkeit abdrücken.

Grüße aus Hamburgs wilden Osten, Thomas

RE: Kühler für 845ccm 34 PS gesucht, 12.01.2020 21:48

Liebe R4 Fans,

die breiteren Kühler kamen mit dem 34PS Exportmodell - später merkte man, daß es auch der kleine Kühler tut. Die Lüfterdüse ( so heisst das Ding korrekt ) sollte um den Kühler einigermaßen dicht sein ( ggf. Gewebe-Klebeband ). Sie dient dazu, daß der Lüfter die Zuluft nur durch den Kühler saugt. Auch arbeitet der Lüfter mit dem Ring effektiver.

Lüfterdüsen in verschiedenen breiten habe ich noch einge bei mir...

RE: Kühler für 845ccm 34 PS gesucht, 13.01.2020 23:06

Danke für die Antworten.

@Renova:

Ich habe noch einen Breien Kühler mit 25mm Einlaß, der auch dicht ist, somindest noch. Vom Korrosionszustand her ist der auch ähnlich erhalten. Danke für das Angebot aber ich nehme dann erstmal meinen.

@Ingo Heitel:

Danke für die Info. Gilt das auch für die heute produzierten Kühler, die im Vergleich zu alten Netzen deutlich,weniger Kühlrippen haben? Meine beiden alten Kühler haben einen Kühlrippenabstand von ca. 8mm also 49 Rippen auf 400mm und der Neue hat einen Kühlrippenabstand von 10mm also bei eben nur 360mm Netzbreite gerade mal 35 Kühlrippen. In allen Fällen ist das Netz zweireihig ausgeführt. Ich frage nur deshalb nocheinmal nach, weil die Oberfläche des neuen Kühlers damit ja schon deutlich kleiner ist (ca.71% des Originals) und das Material in beiden Fällen gleich ist, also Messing. Das bedeutet dann, daß ich mir über die Kühlleistung beim 34PS keine Sorgen machen muß?

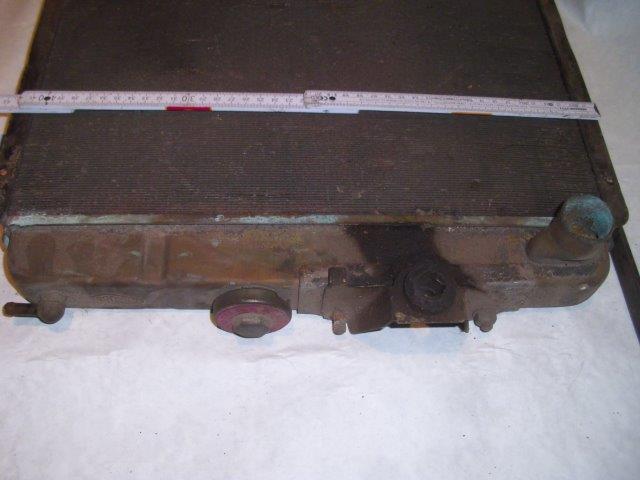

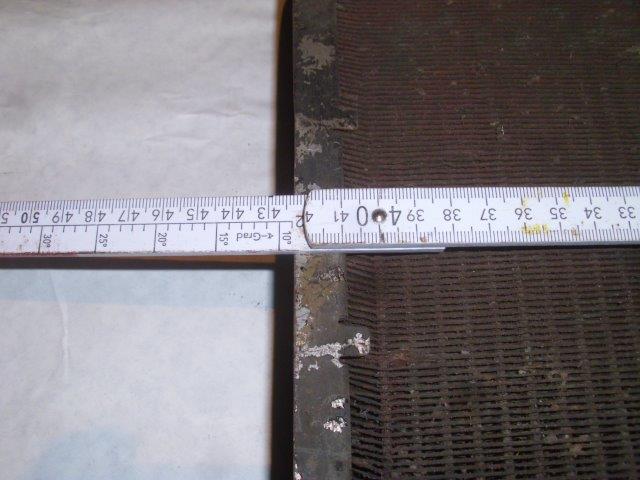

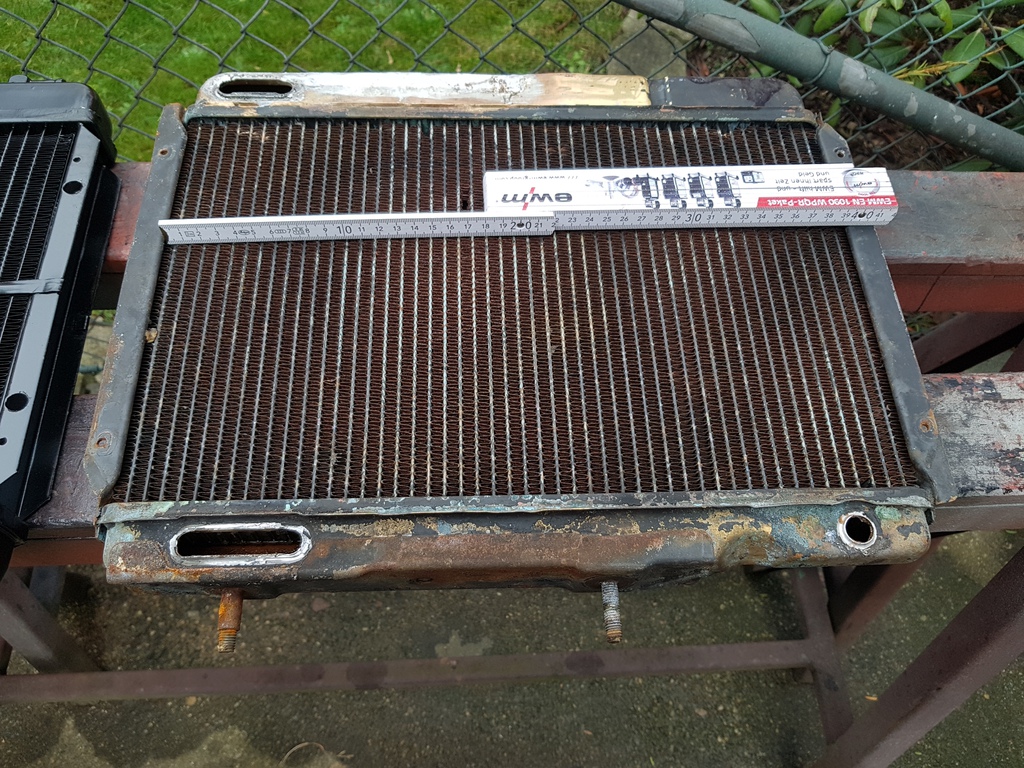

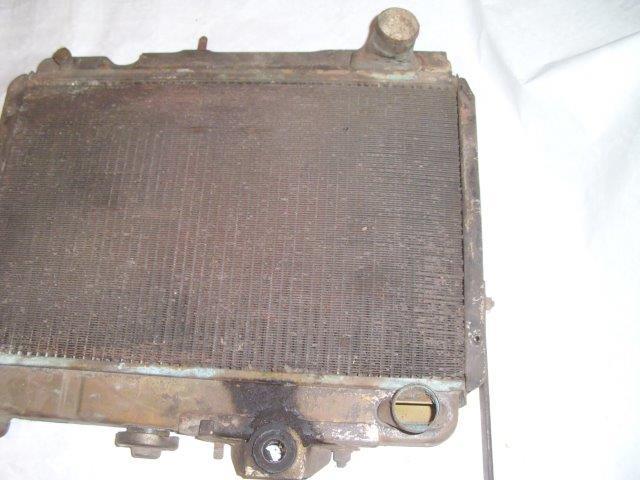

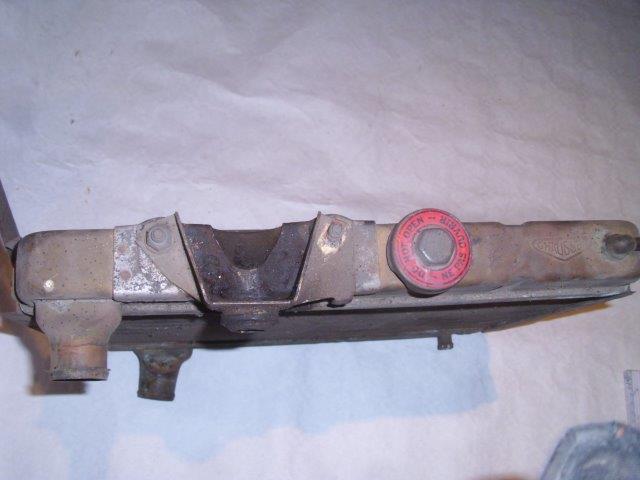

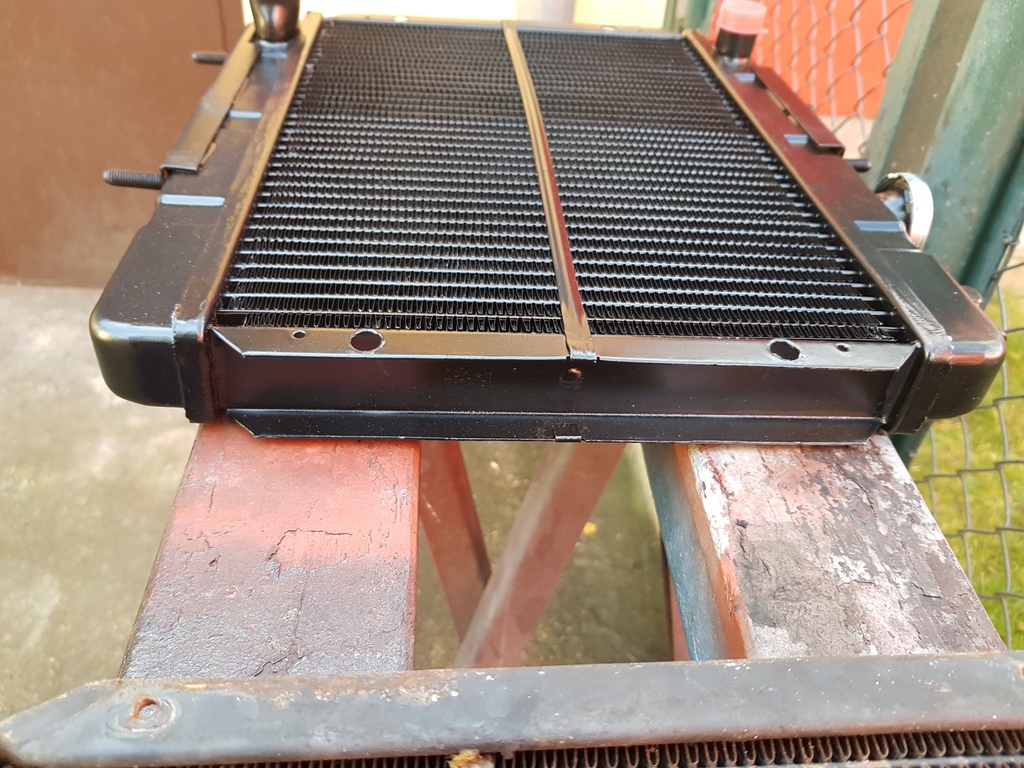

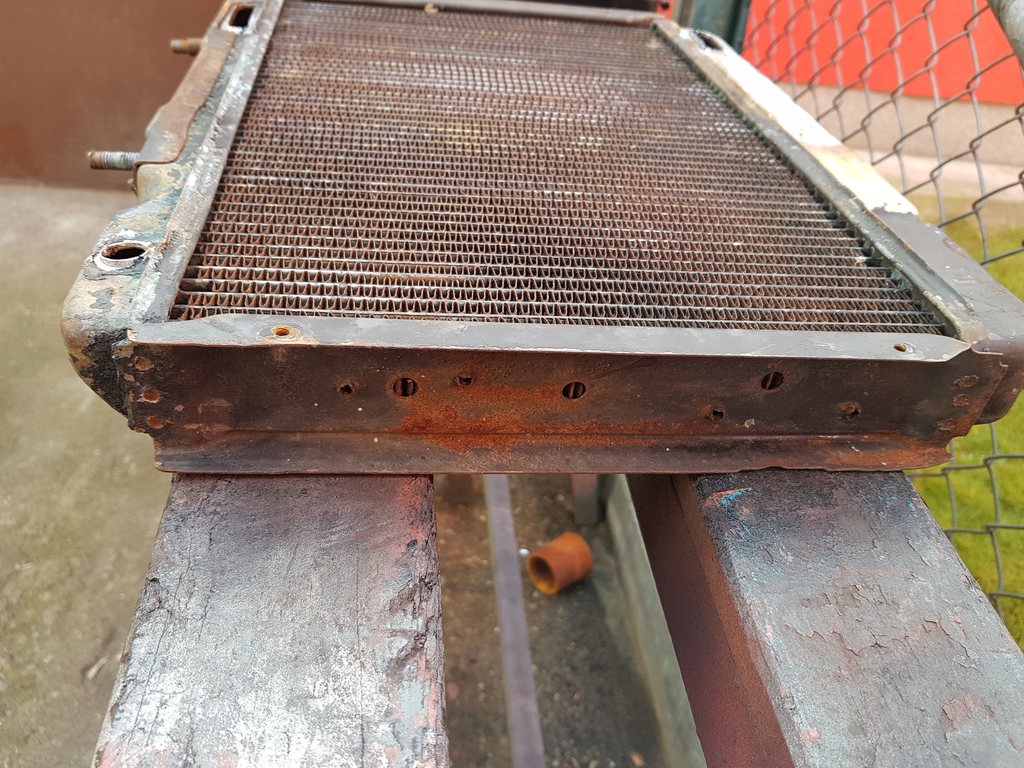

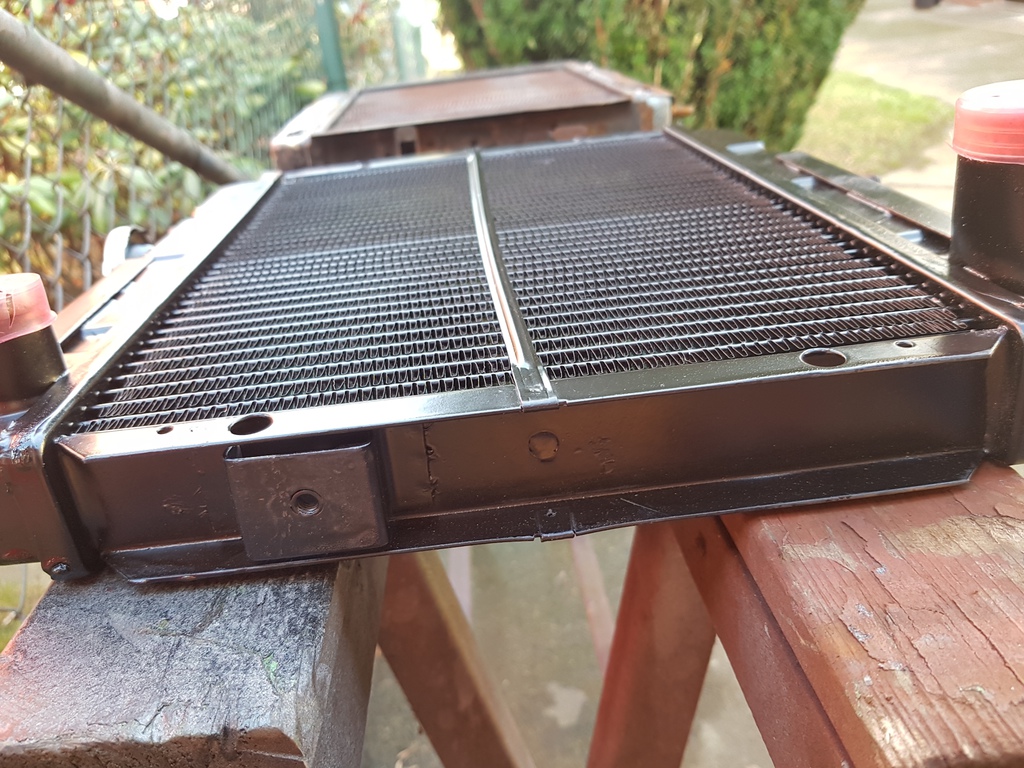

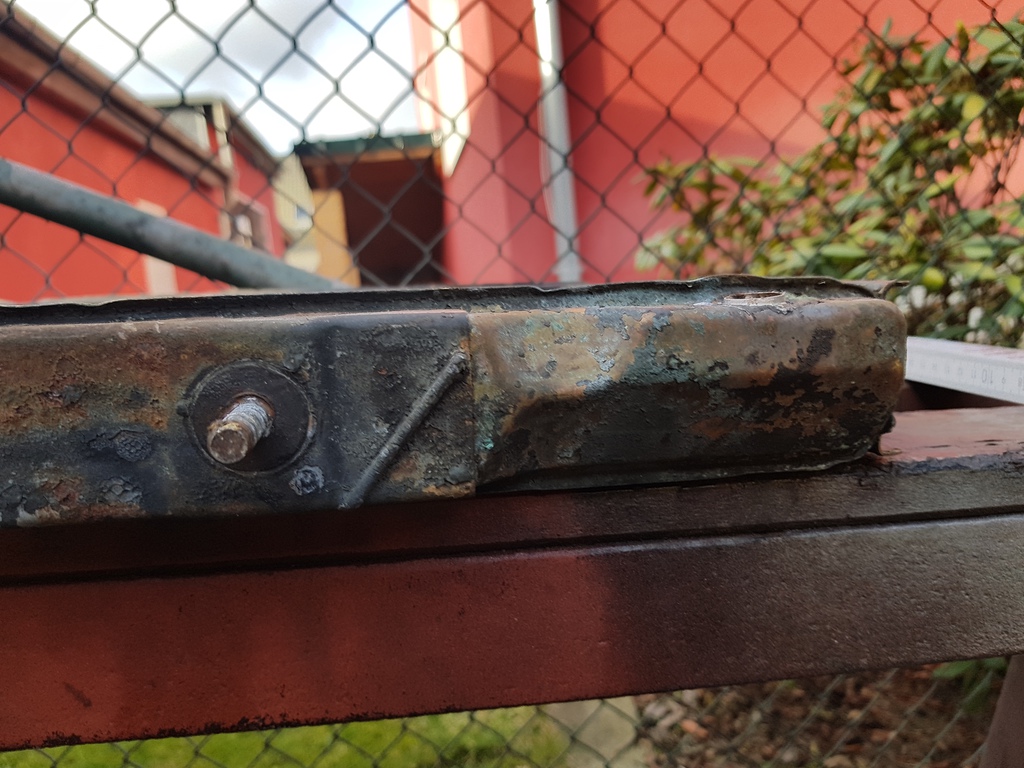

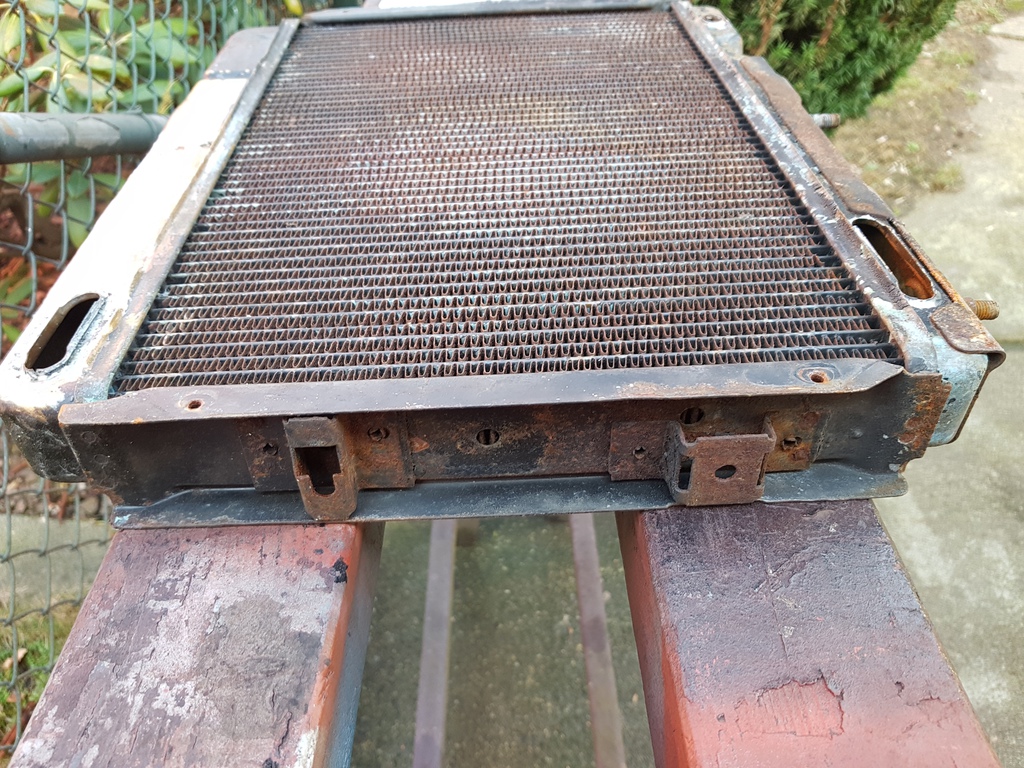

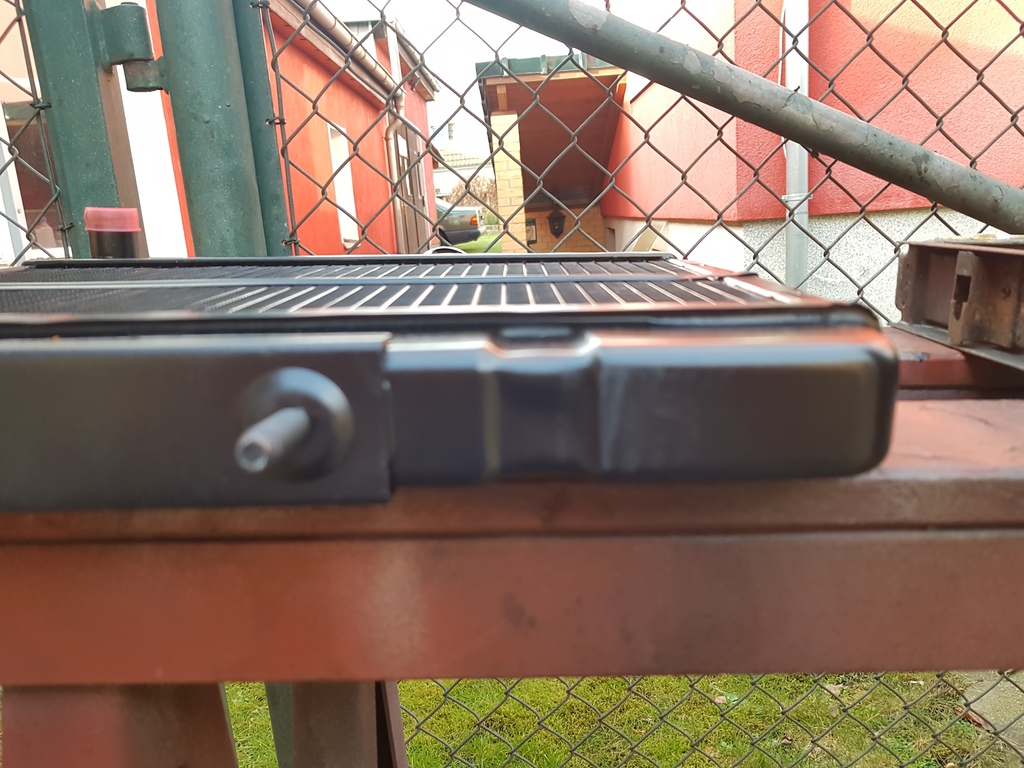

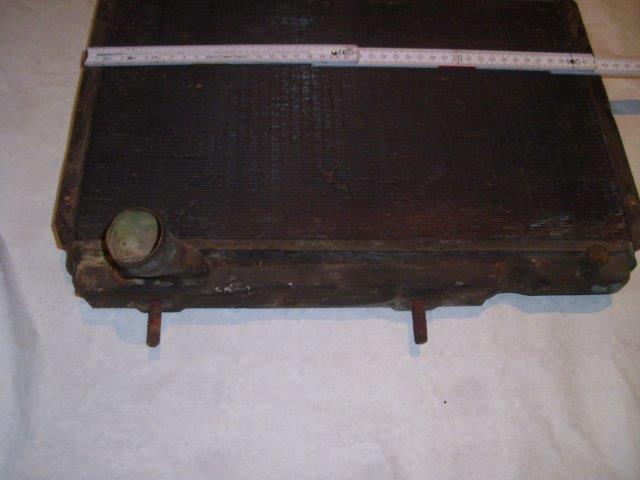

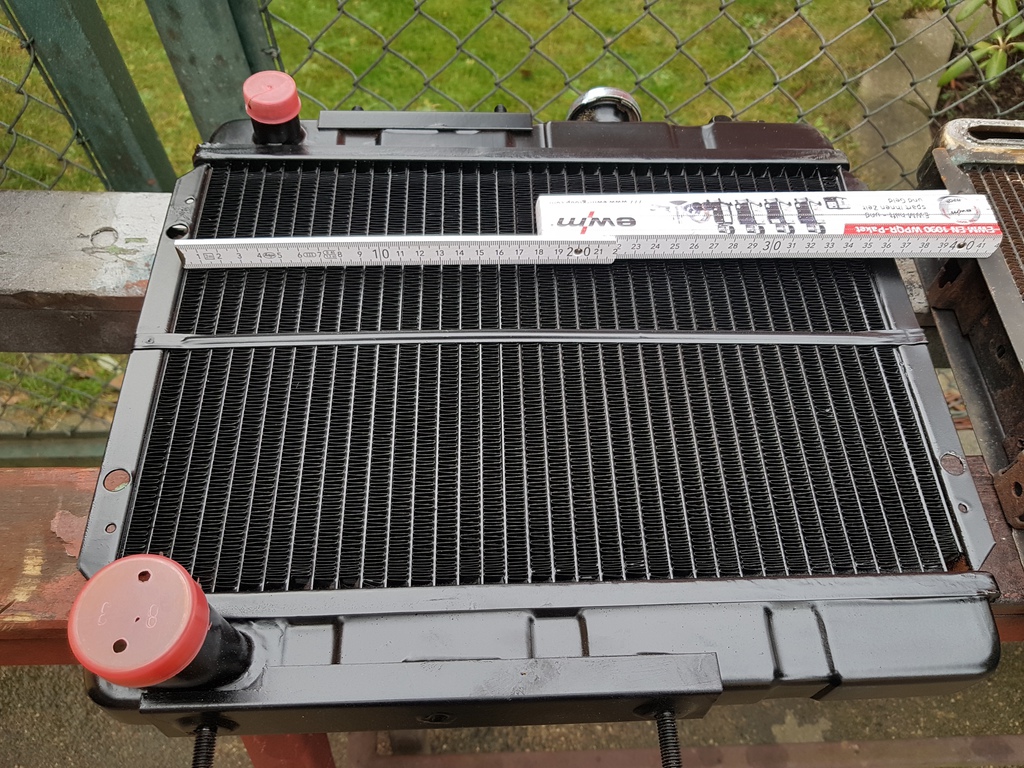

Für alle die das optisch vergleichen möchten bin ich noch die Bilder schuldig. Also hier ein paar Fotos. Welches Bild den alten, bzw. Den neuen Kühler zeigt ist offensichtlich 😀

RE: Kühler für 845ccm 34 PS gesucht, 14.01.2020 06:43

Liebe R4 Fans,

da ich im "Nebenberuf" auch in der Kühlerentwicklung arbeite ;-) - kann ich erklären, warum neue Kühler kleiner sind: Verwendet werden heute sogenannte Jalousie-Lamellen: Die Gaslamelle zwischen den Rohren hat feine Schnitte, die wie eine Jalousie aufgestellt sind und damit die Kühlluft durch die Lamelle auf die andere Seite leiten und weiter hinten wieder Zurück. Der Wärmeübergang ist dadurch wesentlich besser. Dadurch können viel höhere Leistung in kleinern Kühlerflächen abgeführt werden. ( Die Wäremübergang auf der Kühlmittelseite ist nicht das begrenzende Element ) . Die Jalousielamellen sind allerdings wesentlich empfindlicher auf mechanische Beschädigungen und auf Verstopfen bei Verschmutzung - deshalb sind sie in Landmaschinen nicht im Einsatz.
