Traggelenk oben tauschen - für Anfänger möglich?, 12.01.2020 12:39

Hallo Gemeinde,

der TÜV hat mein rechtes, oberes Traggelenk bemängelt.
Das Auto ist ein GTL / R1128 / BJ 04/1980

Ist es möglich, dieses Traggelenk auszutauschen, und zwar...:
- ohne Spezialwerkzeug
- ohne Hebebühne
- ohne Achsschenkel, A.-Welle oder Trommel zu demontieren

In der SuFu habe ich nur Hinweise für das untere Gelenk gefunden.
Das MR175 habe ich auf dem Rechner und den Herrn Korp im Regal.
Aber ich möchte ja nicht unbedingt die ganze Achse auseinanderbauen.

Ich stelle mir das laienhaft so vor:
Aufbocken - Schrauben lösen - Rad ablassen - TG tauschen - rückwärts wieder zusammenbauen

Bitte schlagt mich nicht, wenn das für euch Profis eine blöde Frage ist.
An mechanische Arbeiten am Auto taste ich mich erst langsam heran.
Dabei möchte ich aber realistisch im Rahmen meiner (Haushaltsschrauber-)
Möglichkeiten bleiben.

Also: Macht mir Mut   -  aber seid ehrlich dabei!

Beste Grüße,

Onny

RE: Traggelenk oben tauschen - für Anfänger möglich?, 12.01.2020 13:13

Hallo Onny,

das hört sich theoretisch ganz gut an. Fahrzeug aufbocken, Rad abnehmen. Die Mutter vom oberen Bolzen solltest Du abschrauben wenn Du mit einem Wagenheber unter dem unteren Querlenker die Achse leicht anhebst. dann kann der Bolzen nicht mitdrehen beim lösen. Dann die Achse absenken und seitlich vom Traggelenkbolzen auf den Achsschenkel klopfen/ hämmern, so sollte sich der Bolzen lösen.

Nicht schlecht wäre es einen Trennschleifer bereitliegen zu haben, für alle Fälle.

Gutes gelingen, Michael

RE: Traggelenk oben tauschen - für Anfänger möglich?, 12.01.2020 13:16

Salü!

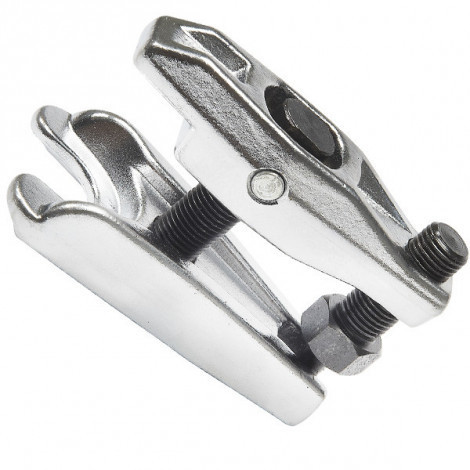

Mit solch einem Traggelenk-Abzieher klappt es bestimmt:

Und falls keine Schrauben/Muttern vorhanden sind (die das Traggelenk am Querlenker fixieren), einfach eine Flex benutzen.

Gutes Gelingen. MrG, RF

RE: Traggelenk oben tauschen - für Anfänger möglich?, 12.01.2020 13:20

Hallo Onny,

Ja, natürlich kannst auch du blutiger Anfänger so ein Gelenk tauschen. Du brauchst nur das richtige Werkzeug.
Zuallererst: hast du einen Kugelbolzenabzieher? Ohne fang nicht an. Ich hab den hier von Hazet. Nicht billig, aber nachhaltig.
Ansonsten geh ich mal davon aus, das du grundsätzliches Werkzeug vor Ort hast, also sowas wie Schlüssel, Knarre, kleine Flex usw.

Meine Abfolge ist diese:
- Mutter vom Gelenk lösen
- aufbocken und Rad runter
- Mutter vom inneren Querlenkerbolzen lösen (2x 17er)
- Traggelenk lösen*
- Querlenkerbolzen ziehen. Es kann sein, daß du die Lenkung vorher ganz nach links einschlagen mußt.

Jetzt hast du den Querlenker auf der Werkbank und kannst da frei dran arbeiten. Man kann das Gelenk auch ohne Ausbau wechseln, aber entspannte Arbeitshaltung ist in unserem Alter wichtiger, finde ich.
Jetzt gibt es zwei Möglichkeiten: Nieten oder Schrauben, also Flex oder fluchen.
Beim Einbau darfst du den langen Bolzen erst dann endgültig festziehen, wenn der Wagen wieder auf allen vieren steht.

Frohes Schaffen, Thomas

*meist sitzt der Bolzen recht fest, und löst sich erst, wenn man schon denkt: Gleich geht das Werkzeug hopps. Dann knallts, man hat sich erschrocken und der Bolzen ist draußen

edit: tippen mit Adlersuchsystem ... naja

RE: Traggelenk oben tauschen - für Anfänger möglich?, 12.01.2020 13:36

Liebe R4 Bastler,

es kann ganz einfach gehen, die Traggelenke zu wechsel - oder aber auch nicht...

Für Spurstangen und obere Gelenke müssenkeine weiteren Teile demontiert werden.

die Traggelenke und Spurstangengelenke sind mit kegeligen Bolzen und Sicherungsmuttern montiert. Diese Kegel sind so steil, daß sie sich geziehlt selbsthemmend veklemmen.

Daher sind sie normalerwiese nach dem Lösen der Mutter nicht lose sondern müssen mit dem im vorigen Beitrag dargestellten Werkzeug ausgepresst werden. Dieses Werkzeug ist für fast alle Autos unversell verwendbar und kann ggf. auch von einem befreundeten Schrauber oder in einer Werkstatt ausgeliehen werden.

Manchmal hilft es nach Lösen der Mutter kräftig auf den Achsschenkel zu Hämmern ( nicht auf den Gewindebolzen ).

Es kann aber auch passieren, daß sich der Bolzen schon beim abdrehen der Mutter löst, vor allem wenn diese schwer läuft. Dann muß meißtens die Mutter abgeflext werden, da es keine Möglichkeit zum gegenhalten gibt.

Die Traggelenke sind serienmäßig eingenietet und es müssen die Nietköpfe auf der Gelenkseite abgeflext werden und die Nieten herausgeschlagen werden. Die Ersatzteile werden dann mit Schrauben befestigt ( Kopf nach unten). Bei manchen Gelenken müssen dafür die Löcher größer gebohrt werden.

Man erleichtert sich diese Arbeit wenn man den oberen Querlenker dazu ausbaut und nachher im waagerechter Lage die lange Schraube festzieht

Wenn man zuletzt noch Pech hat, blockiert der Kegelbolzen beim Aufdrehen der Mutter nicht und es dreht sich wieder alles mit. Bewährt hat sich hier Lenker und Achsschenkel mit einer Schreinerschraubzwinge zusammenzuspannen.

RE: Traggelenk oben tauschen - für Anfänger möglich?, 18.01.2020 20:54

Ich bin euch noch ein herzliches Dankeschön für eure Tips schuldig!

Einen passenden Abzieher kann ich bei einem Oldtimerfreund ausleihen.

Kann ich das "Trag - Führungsgelenk oben" #83020 vom Franzosen bedenkenlos
kaufen, oder soll ich mich auf eine tiefere Suche im Netz begeben? Irgendwie kann
ich nicht ganz glauben, dass das Bauteil ab BJ 1969 unverändert eingesetzt werden
kann.

Schönes WE noch an alle.

Onny
