Handbremsmechanik Trommelbremse 200er vorne, 16.05.2020 14:44

Heute wollte ich neue Bremsbacken in meinen 92er Slowenen einbauen. Dabei stelle ich fest, dass ich ein ähnliches Problem habe wie HDH.
Er hat vorne 200er Trommelbremsen mit Handbremse. (Upps: hatte mich vorher fälschlicher Weise 220er geschrieben)
Beim einbau ist mir aufgefallen, dass die Handbremsmechanik auf der rechten Fahrzeugseite viel zu viel Spiel hat und beim anziehen der Handbremse keine Funktion gegeben ist.

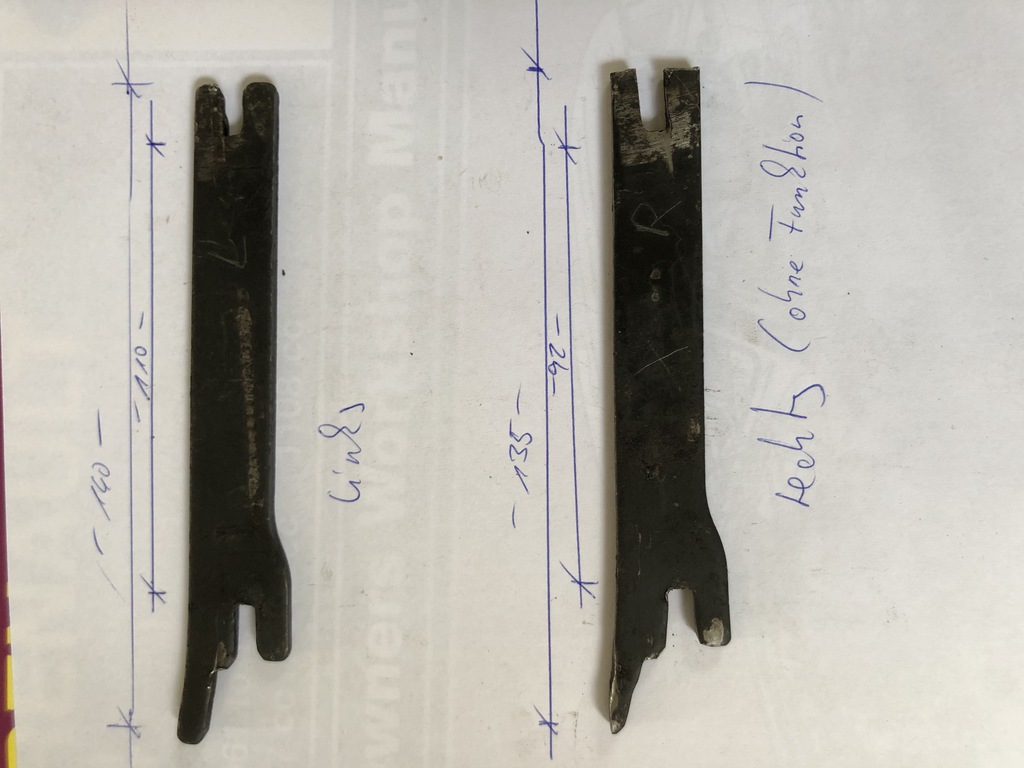

Die Teile welche die Bewegung des Kipphebels auf die vordere Bremsbacke übertragen scheinen selber gedengelt zu sein. für die linke und rechte Fahrzeugseite allerdings unterschiedlich. Die Mechanik auf der linken Seite funktioniert.
Habt ihr eine Bezugsquelle oder hat gar jemand von Euch diese Teile rumliegen und möchte sie mir verkaufen?

RE: Handbremsmechanik Trommelbremse vorne, 16.05.2020 14:52

Und schon da ........

kann aber sein, dass die nur für die 200er passen, dass kann ich leider nicht sagen!

Laut Dialogys habe ich aber nur einen Rep. Satz

www.all4renault.com/products/a7701201720-kit-acessorios-maxilas-frente-bendix-200x35mm/

Liebe Grüße Alois

RE: Handbremsmechanik Trommelbremse vorne, 16.05.2020 19:00

Danke für die schnelle Hilfe.

RE: Handbremsmechanik Trommelbremse vorne, 16.05.2020 19:34

Danke Alois für den Tipp
Preis ist ja schon gesalzen.

Vielleicht hat ja noch jemand eine Idee oder gar so ein Teil zuhause liegen.
Ansonsten bleibt wohl nicht viel übrig als nachbauen.

RE: Handbremsmechanik Trommelbremse 200er vorne, 16.05.2020 20:17

Moin,

36,- Euro ist aber ein harmloser Preis, für vier Teile, pro Teil 9,- Euro ist angemessen. Ich habe solche Teile immer aufgehoben und weggelegt, für schlechte Zeiten.

Grüße aus dem Norden, der Blaue Thomas

RE: Handbremsmechanik Trommelbremse 200er vorne, 17.05.2020 10:48

Hallo zusammen,

Ich kenne mich in der Fertigung von Teilen aus Metall und Kunststoff aus. Bereits bestehende Teile, vorausgesetzt sie sind aus dem richtigen Material und auch noch masshaltig sind immer einer Nachfertigung vorzuziehen. Im Beispiel des Distanzhalters der Bremsbacken kann ich in relativ kurzer Zeit solch ein Teil masslich aufnehmen und in CAD einbringen um es dann als Laserteil herstellen zu lassen. Dieses Teil ist zudem nur 2-Dimensional. Trotzdem wird es schwer fallen das zu einem Preis unter 20 Euro erstellt zu bekommen oder die eigene Zeit eingerechnet es selber mit vorhandenen Mitteln zu erstellen. Dann muss es auch noch gegen Korrosion geschützt werden und nun ist der Preis nochmal gestiegen. Das Ergebniss ist oft, dass am Ende des Tages soviel Zeit reingegangen ist, dass wennn man erhrlich ist, ein Teil in Eigenleistung dann ein vielfaches dessen gekostet hätte, verglichen mit einem "teuren" gebrauchten oder neuem / alten Teil.

Wenn man jedoch das ganze aus therapeutischer Seite sieht spiel das natürlich keine Rolle. Deshalb sind mit Herzblut restaurierte Autos und Flugzeuge die dann irgendwann verkauft werden die besten schnäppchen. Oft sind das auch die teuersten, die dann auch trotzdem die günstigsten sind...... Mein R4habe ich vor ca 38 Jahren umgebaut und restauriert und im wesentlichen nur einmal etwas geschweisst, weil ich für ein paar Jahre in den USA gearbeoitet habe und er nich so bewegt wurde und gewartet wurde wie er es verdient hat.

RE: Handbremsmechanik Trommelbremse 200er vorne, 17.05.2020 12:26

Sicherlich habt ihr Recht, dass der Preis für das Set NOS preislich ok ist (Portokosten dürften auch nicht ganz unerheblichsein), WENN ich all diese Teile benötigen würde.
Da ich aber nur einen dieser Distanzhalter benötige und ich die Hoffnung habe das hier jemand noch ein solches Teil aus einer Umrüstaktion (Trommel--> Scheibe), einer Schlachtung , ... liegen hat und bereit ist es mir zu verkaufen, ist es für mein Empfinden ein zu hoher Preis.
Das ein möglicher Nachbau auch sein Geld und vor allem Zeit kostet ist mir natürlich bewusst.

RE: Handbremsmechanik Trommelbremse 200er vorne, 17.05.2020 19:27

Moin Gugi,

Du kommst mit einem Teil nicht aus, das vermeindlich fitte Teil ist stark abgenutzt und verbogen. Wenn ein grobmotorischer Schrauber es schaft diese Teile kaputt zu machen, wird er mit den Hebeln für die Handbremsseile genauso verfahren. Ich würde mir die genau ansehen.

Grüße aus der Kälte, der Blaue Thomas

RE: Handbremsmechanik Trommelbremse 200er vorne, 17.05.2020 20:24

Ich kenne die originalen Teile nicht, für mich sehen beide irgendwie selbst hergestellt aus. Nur eben unterschiedlich 😇

Das Teil was rechts eingebaut war verrichtet seine Arbeit wie es soll. Verbogen ist an dem Teil nichts, sieht zugegeben auf dem Foto so aus. Hoffe immer noch das sich jemand hier oder an anderer Stelle findet der die Teile abgeben möchte und ich keine Teile quer durch Europa ordern, oder selber anfertigen muss.

RE: Handbremsmechanik Trommelbremse 200er vorne, 17.05.2020 21:14

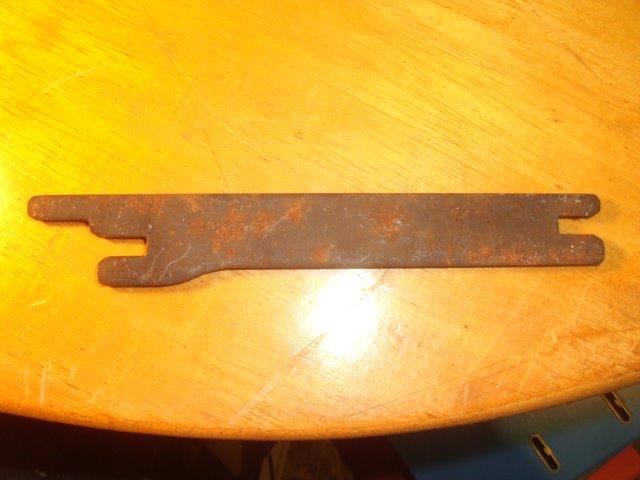

So sieht das Teil in heile aus. Wahrscheinlich hat ein KFZ-Spezialist die Trommeln abgebaut ohne die Bremsen zurück zustellen.

RE: Handbremsmechanik Trommelbremse 200er vorne, 17.05.2020 22:24

Hallo Guido,
für mich sehen deine beiden Telie original aus, nur halt mehr oder weniger vergewaltigt. Wenn du über ein Schweißgerät verfügst, wirst du auch das völlig verhurte wieder in Funktion bekommen. Mit der Hilfe von Renovas Foto, ein bischen biegen, aufschweißen und anschließender Feilenbearbeitung ist der Nachmittag gerettet.
Wenn  du dich für diesen Weg entscheidest, kann ich dir die genauen Maße abnehmen. Hergeben geht nicht, die brauch ich noch.

Gruß, Thomas

RE: Handbremsmechanik Trommelbremse 200er vorne, 18.05.2020 13:23

Hallo Thomas,
wäre klasse wenn Du mir die Maße zukommen lassen könntest. Ob ich das eine dann "aufarbeite" oder mir ein Neues herstelle weiß ich noch nicht genau.

Gruß

Guido

RE: Handbremsmechanik Trommelbremse 200er vorne, 20.05.2020 00:20

Mach ich, mußt dich aber gedulden bis nächste Woche. Kurzurlaub.

RE: Handbremsmechanik Trommelbremse 200er vorne, 23.05.2020 07:54

...von den Handbrems - Spreizleisten habe ich noch einige Gebrauchte.

Bei Bedarf einfach mailen: ingo@R4L.de
