Drehstabschlüssel Facom T 104 BA SUS 25 NACHBAU, 02.02.2020 12:47

Hallo R4ler !

Ich habe die Möglichkeit, den Drehstabschlüssel Facom T 104 BA SUS 25 nachbauen zu lassen, da ich einen für mich benötige. Derzeit habe ich einen Billignachbau aus Frnakreich, der nach der ersten Benutzung abgerutscht und rund ist. Ich kann beim besten Willen noch nicht sagen in welcher Preiskategorie sich das bewegen wird. Es ist geplant ihn konisch zulaufen zu lassen. Ich weiß nicht, ob das beim Original so war oder ob es nur auf der mir vorliegenden Zeichnung so ist. Wer das weiß, möge es gerne mitteilen

Ich würde gerne wissen, ob sich wer für den Schlüssel interessiert, da auch hier die Menge den Preis bestimmen wird.

Laßt es mich gerne wissen.

Ralf

RE: Drehstabschlüssel Facom T 104 BA SUS 25 NACHBAU, 02.02.2020 13:06

Hallo Ralf,

ich bin definitiv daran interessiert! Ich hoffe nämlich, dieses Jahr meinen R4 wieder zusammenbauen zu können.

Ich habe schon mit dem Gedanken gespielt, mir selber den Schlüssel zu bauen aus Metallplatten mit Bohren, Feilen vielleicht auch schweißen.

Da die Gussteile für die Drehstabaufnahme konisch sind macht es schon Sinn, dass auch das Werkzeug konisch ist.

Aber das sind alles Vermutungen, noch nicht mal Halbwissen. Wollte auch nur mein Interesse bekunden!

Hier im Forum gibt es eine bemasste Zeichnung unter "Drehstab - Schlüssel", meinst Du die?

Grüße,

Thomas

RE: Drehstabschlüssel Facom T 104 BA SUS 25 NACHBAU, 02.02.2020 13:54

Der ist konisch.

Bilder in diesem Trööt.

RE: Drehstabschlüssel Facom T 104 BA SUS 25 NACHBAU, 02.02.2020 14:26

Wie von Ecki schon erwähnt, Innenteil ist Konisch.

Link zur Zeichnung: von Amigo

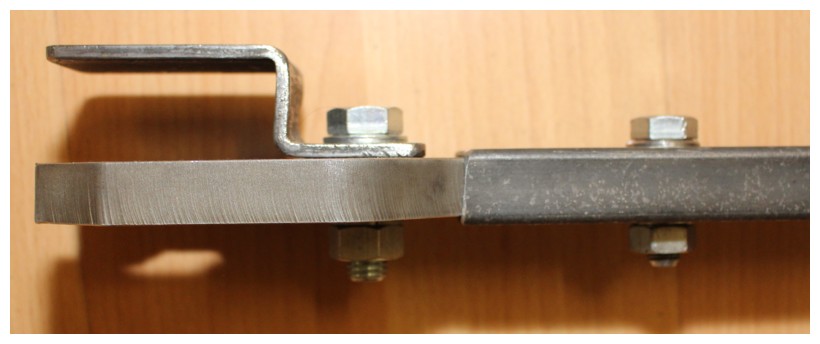

Wichtig währe die Abrutschsperre zu montieren.

RE: Drehstabschlüssel Facom T 104 BA SUS 25 NACHBAU, 02.02.2020 17:36

Hallo,

mein R4 hängt etwas nach rechts durch. Ich denke mal das ich da auch irgendwann mal ran muss und so wie ich das verstanden habe dann auch diesen besagten Schlüssel brauchen werde.

Von daher hätte ich auch Interesse an einem Schlüssel. Sind die Aufnahmen bei den verschiedenen Baujahren gleich ? Und wieviel würde den ein Schlüssel kosten.

Mfg Heiko

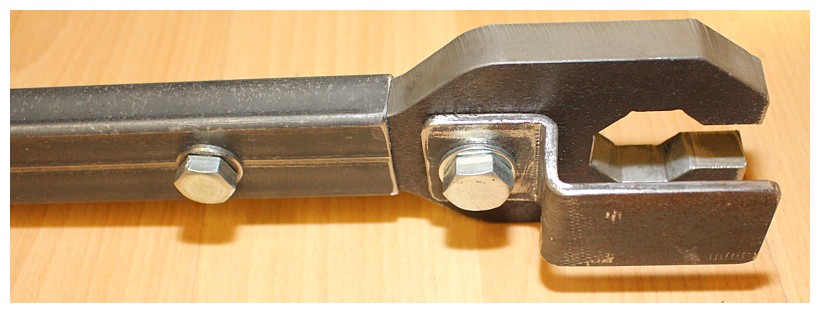

RE: Drehstabschlüssel Facom T 104 BA SUS 25 NACHBAU, 02.02.2020 19:12

Alois, aka Sprowi. Auch bekannt als:

Der Herr der Bilder

RE: Drehstabschlüssel Facom T 104 BA SUS 25 NACHBAU, 02.02.2020 19:23

Danke, Danke  ......................

RE: Drehstabschlüssel Facom T 104 BA SUS 25 NACHBAU, 02.02.2020 20:08

Dieses Forum ist schon krass geil...

RE: Drehstabschlüssel Facom T 104 BA SUS 25 NACHBAU, 02.02.2020 21:01

So ein Werkzeug täte mich auch interessieren, vor allem wenn es so aussieht wie das von Alois. Vorbildlich !!!

Alois willst Du es nicht in Serie produzieren ?

Klar geht es auch irgendwie ohne Spezialwerkzeug, aber mit so einem Teil macht es einfach mehr Spaß !

Gruß, Michael

RE: Drehstabschlüssel Facom T 104 BA SUS 25 NACHBAU, 02.02.2020 22:01

Also wie wär‘s denn wenn wir hier im Forum tatsächlich so einen "Spezial - Werkzeug - Pool" anlegen würden?

Jeder der eins hat, das man nur alle Schaltjahre braucht, und der bereit wäre es gegen Unkostenersatz ( und von mir aus auch einer "Kaution") ausleihen würde, meldet sich, trägt sich in eine Liste ein...wie auch immer...

und diese Liste wird im Forum gepflegt..

Also ich wäre dabei mit dem Angebot des " wechselwerkzeug des NockenwellenSiRi"

Wer hat sonst noch was anzubieten?

Wer pflegt das ein im Forum?

Grüße Volker

RE: Drehstabschlüssel Facom T 104 BA SUS 25 NACHBAU, 03.02.2020 00:36

Ungünstiger Zeitpunkt, wir haben gerade ein Schaltjahr.
Aufgrund schlechter Erfahrung mache ich jedenfalls nicht mit, einen Drehstab kann ich nur mit Werkzeug einstellen und nicht mit einer Kaution.

RE: Drehstabschlüssel Facom T 104 BA SUS 25 NACHBAU, 03.02.2020 08:33

Hallo Ralf, ich schließe mich den Bestellern an.
Auch wenn das Werkzeug 99,999 % in der Schublade liegt
wenn man es braucht und hat leistet es einem gute Dienste.
Ich hoffe der Preis hält sich in Grenzen.

RE: Drehstabschlüssel Facom T 104 BA SUS 25 NACHBAU, 03.02.2020 12:02

Hallo zusammen, den Drehstabschlüssel gibt es leider nicht mehr, aber was auch sehr zu empfehlen ist und auch noch zu bekommen wäre der Schlüssel für die beiden Getriebeschrauben!

boutique.poussieresdepistes.com/prestashop/

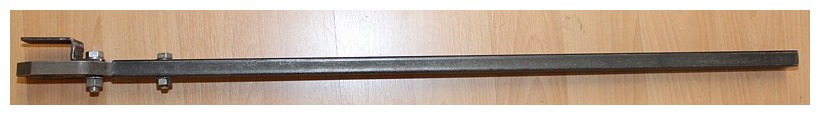

@ Michael: Ich habe den Schlüssel nicht selbst gemacht (ein Werkzeugmacher von Amigo), nur die Verlängerung und den Abrutschschutz sind von mir.

RE: Drehstabschlüssel Facom T 104 BA SUS 25 NACHBAU, 03.02.2020 23:46

Hallo zusammen,

Der Link von Alois für den Getriebeschlüssel enthält auch einen Drehstabschlüssel für 40 E. Hat jmand von Euch den schon aisprobiert?

Liebe Grüße aus Neuseeland, Gerhard

RE: Drehstabschlüssel Facom T 104 BA SUS 25 NACHBAU, 04.02.2020 00:21

Ce produit n‘est plus en stock  = den gibbet nicht mehr, wie Alois ebenfalls schrieb.

Ralf

RE: Drehstabschlüssel Facom T 104 BA SUS 25 NACHBAU, 04.02.2020 09:55

---

cbi-ac:

Ce produit n‘est plus en stock  = den gibbet nicht mehr, wie Alois ebenfalls schrieb.

Ralf

---

😂🤣😂 wer genau hinschaut und des lesens m‘chtig ist, ist klar im Vorteil, Da kann ich nur über mich selber lachen. Danke Ralf, 😂🤣😂

RE: Drehstabschlüssel Facom T 104 BA SUS 25 NACHBAU, 07.02.2020 17:52

Kurze Info !

Wir arbeiten gradde an einem "Prototyp", sobald ich mehr weiß, werde ich mich selbstverständlich melden.

LG

Ralf

RE: Drehstabschlüssel Facom T 104 BA SUS 25 NACHBAU, 09.02.2020 11:50

Hallo Ralf,

viel Erfolg beim Prototypen!

Danke allen und speziell Alois für die super Bilder von dem Super-Teil, Link auf die Zeichung und vor allem dem wichtigen Hinweis mit dem Abrutschschutz! Hab mich immer gefragt, wofür das Blech auf dem Bild von cono/Jan (siehe Link) notwendig ist.

https://450542.forumromanum.com/member/forum/entry.user_450542.4.1127833984.drehstabschluessel_facom_t_ba_sus-r4.html

RE: Drehstabschlüssel Facom T 104 BA SUS 25 NACHBAU, 09.02.2020 19:31

Hi, bin auch interessiert.

Andreas

RE: Drehstabschlüssel Facom T 104 BA SUS 25 NACHBAU, 17.02.2020 16:19

Hallo !

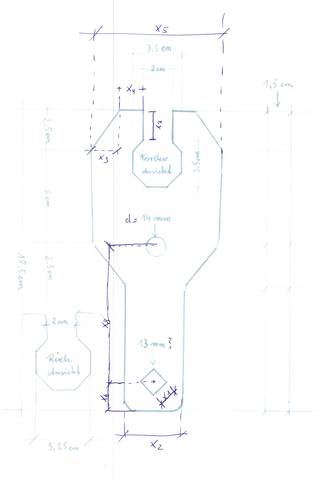

Kann mir bitte jemand, der den ORIGINAL-FACOM-Schlüssel für die Drehstäbe besitzt, die fehlenden Maße ergänzen:

x1=
x2=
x3=
x4=
x5=
x6=
x7=
x8=

Was steht auf dem Original-Schlüssel genau eingraviert: "....................................................................................................................................................."

Danke im Voraus !

Ralf

RE: Drehstabschlüssel Facom T 104 BA SUS 25 NACHBAU, 18.02.2020 07:44

Moin Ralf,

Maße kann ich heute Abend nehmen und dir schicken.

Lieben Gruß
Jan

RE: Drehstabschlüssel Facom T 104 BA SUS 25 NACHBAU, 18.02.2020 09:38

Danke an alle !

Habe alle Maße und Inschriften von den beiden Thomassen (?) (aus Aachen und R4D4) bekommen.

Viele Grüße

Ralf

RE: Drehstabschlüssel Facom T 104 BA SUS 25 NACHBAU, 20.02.2020 20:04

Hallo,

Kann einer von Euch bitte die fehlenden Maße posten? Dann wären die Infos hier im Thread auch verfügbar.

Danke

RE: Drehstabschlüssel Facom T 104 BA SUS 25 NACHBAU, 21.02.2020 19:03

X1 – 13mm Quadratisch

X2 – 35mm

X3 – 17mm

X4 – 12mm

X5 – 80mm

X6 – 20mm

X7 – 20mm Die Position lasst sich sehr schwer erkennen am Bild,

X8 – 85mm

Wobei die Außenmaße und die Löcher nicht so wichtig sind finde ich. Die mittige Aufnahmesollte genau sein.

RE: Drehstabschlüssel Facom T 104 BA SUS 25 NACHBAU, 22.02.2020 10:53

Hallo Zusammen !

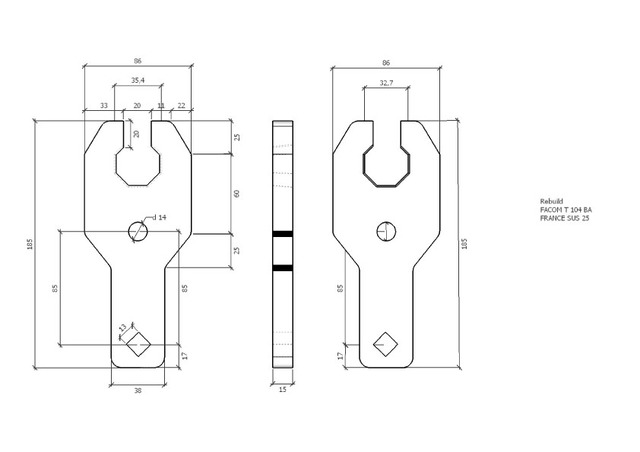

Dies ist jetzt meine aktuelle Zeichnung zum Facom Schlüssel:

Der aktuelle Stand der Dinge ist folgender:

Der Prototyp ist noch nicht fertig, wird es auch nicht. Der ursprüngliche Plan war ihn zu fräsen, dann das 8-Eck gesenk zu schmieden. Tom konnte mir zwischenzeitlich einen anderen Anbieter nennen, der den Schlüssel lasert, was sehr viel weniger Aufwand bedeutet und sich im Preis positiv niederschlägt. Ich habe bei dem neuen Anbieter jetzt den Vorschlag gemacht, einen Prototypen zu erstellen und Ihnen das Gegenstück zum Vergleich zur Verfügung zu stellen. Auf Antwort warte ich noch.

Der Schlüssel kann so wie gezeichnet, also auch mit schräger 8-Eck-Öffnung gefertigt werden. Es werden folgende Preise angeboten:

Versandkosten kommen natürlich noch hinzu.

Wer Interesse an der Sammelbestellung hat, möge mir bitte eine PN schicken. Ich werde mich dann darum kümmern.

Auch wer hier im Forum schon Interesse bekundet hat, sollte mir bitte nochmal zur festen Bestellung eine PN schicken.

Es wäre sehr schön, wenn Ihr mir in der PN eure private email mitteilen würdet, damit ist die Kommunikation bei einer Sammelbestellung einfacher.

Viele Grüße aus Aachen

Ralf

RE: Drehstabschlüssel Facom T 104 BA SUS 25 NACHBAU, 27.02.2020 12:46

Hallo zusammen !

LEIDER MUSS ICH ETWAS ZURÜCKRUDERN !

Wie sich gestern herausgestellt hat, gab es wohl ein Mißverständnis bezüglich des konischen Zuschnitts des 8-Ecks. Leider teilte man mir mit, dass die Firma diesen mit ihrer Technik doch nicht in dieser Weise herstellen kann.

Zur Zeit bin ich noch mit einem anderen Betrieb zu Gange, habe aber noch keine weiteren Informationen. Sobald ich was Genaueres weiß, werde ich es mitteilen.

Was bleibt:  Die genannten Preise bleiben und gelten für den Schlüssel wie gezeichnet, jedoch nicht konisch zulaufend. Hier könnte man sofern erforderlich selber zur Feile greifen und die Schräge nachfeilen.
Eine weitere Idee, wenn der neue Hersteller das auch nicht konisch lasern kann wäre, den Schlüssel als Rohling herstellen zu lassen und das 8-Eck Gesenk zu schmieden, wie anfangs erwähnt. Der Preis würde dann bei etwa 70-80 € liegen.

Alle, die mich bisher für die Bestelltung angeschrieben haben, werde ich fortan per email über den Fortgang informieren und nachfragen, ob Ihr dabei bleibt oder welche Ausführung ihr wünscht.

Sorry,

Liebe Grüße

Ralf

RE: Drehstabschlüssel Facom T 104 BA SUS 25 NACHBAU, 27.02.2020 12:52

Salü!

Mit einem Hahnenfuß klappt das auch ohne Probleme!

MrG, RF

RE: Drehstabschlüssel Facom T 104 BA SUS 25 NACHBAU, 07.03.2020 20:21

Kurzer Zwischenstand:

Ich habe gestern 5 Schlüssel in unterschiedlicher Weise in der Laserversion bestellt. Zur Zeit arbeitet der "Fräsermann" an einem Gesenk für den "Schmiedemann"...

Dann probieren wir die Herstellung durch Gesenkschmieden...

Liebe Grüße

Ralf

RE: Drehstabschlüssel Facom T 104 BA SUS 25 NACHBAU, 11.03.2020 20:40

Hallo Zusammen !

Das Schmiedegesenk ist erstellt. Jetzt müssen nur noch die Schlüssel kommen. Sollen nächste Woche hergestellt werden.

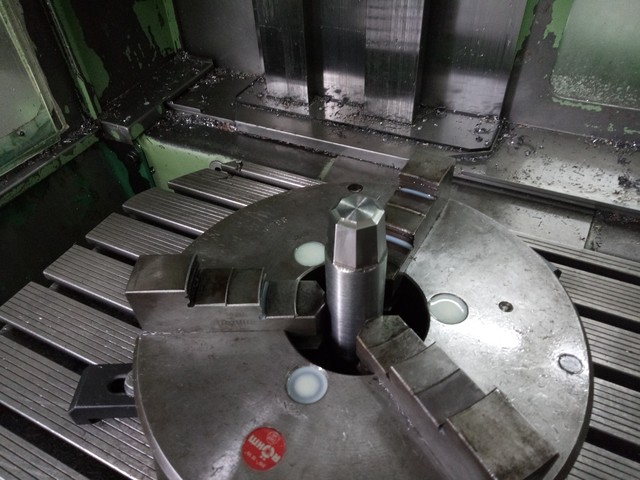

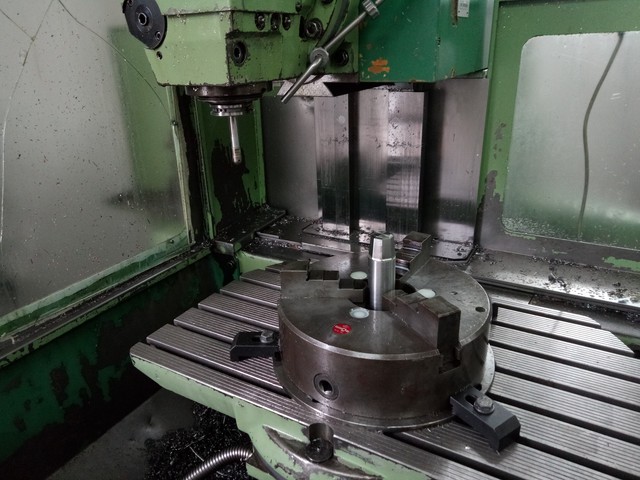

Hier mal 2 Bilder vom Gesenkfräsen:

Viele Grüße

Ralf

RE: Drehstabschlüssel Facom T 104 BA SUS 25 NACHBAU, 11.03.2020 21:09

Die werden besser als das Original, scheint mir

RE: Drehstabschlüssel Facom T 104 BA SUS 25 NACHBAU, 11.03.2020 21:35

warten wir‘s ab, ich bin selbst ungeheuer gespannt...

RE: Drehstabschlüssel Facom T 104 BA SUS 25 NACHBAU, 19.03.2020 10:10

Hallo zusammen!

Die Schlüssel sind gestern angekommen. Sehen gut aus. Heute werde ich Sie zum Schmied bringen. Mal sehen, was daraus wird.

LG

Ralf

RE: Drehstabschlüssel Facom T 104 BA SUS 25 NACHBAU, 10.04.2020 16:33

Kurzer Zwischenstand:

Dem Schmied habe ich die Schlüssel gebracht, aber er kann sie momentan nicht anfertigen, da die Schmiede wegen Corona geschlossen ist. Warten wir also weiter...

Frohes Osterfest

Ralf

RE: Drehstabschlüssel Facom T 104 BA SUS 25 NACHBAU, 21.04.2020 17:14

Hallo zusammen, ein Kollege von mir war so nett und mir so einen Schlüßel angefertigt, passt super. Falls jemand aus meiner Gegend mal einen benötigt, bitte bei mir melden.

Gruß Sven

RE: Drehstabschlüssel Facom T 104 BA SUS 25 NACHBAU, 18.05.2020 21:13

Drehstabschlüssel sind wieder da!

boutique.poussieresdepistes.com/prestashop/equipements-pdp/117-cle-de-rehausse-r4-4l.html

http://boutique.poussieresdepistes.com/prestashop/tous-les-produits/126--loc-outils-complet-rehausse-avant-pour-r4-4l.html

Liebe Grüße Alois

RE: Drehstabschlüssel Facom T 104 BA SUS 25 NACHBAU, 05.06.2020 11:15

Der Schmied hat gemeldet, dass sie Schlüssel fertig sind. Leider bin ich jetzt bis Ende Juni in Urlaub, so dass ich sie selbst noch gar nicht gesehen habe. Melde mich, sobald ich sie in den Händen habe..

Liebe Grüße

Ralf

RE: Drehstabschlüssel Facom T 104 BA SUS 25 NACHBAU, 24.06.2020 17:27

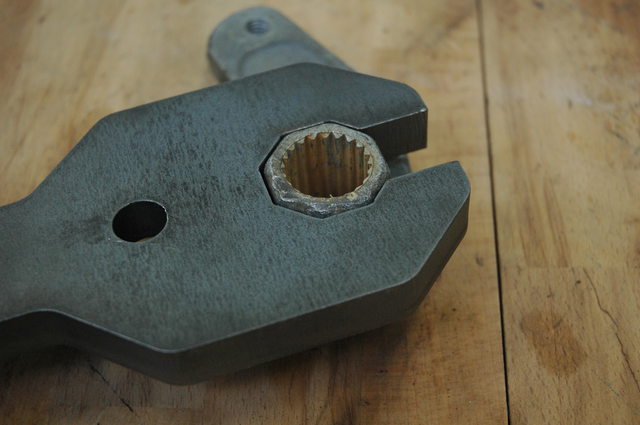

TaTaTaTa:

ok,ok, da muß noch was weggeschnitten werden...

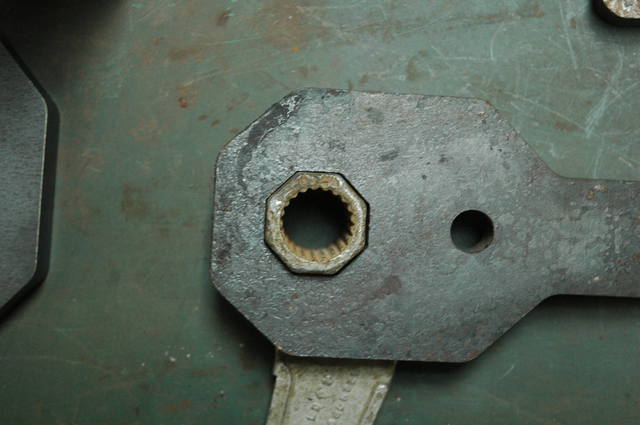

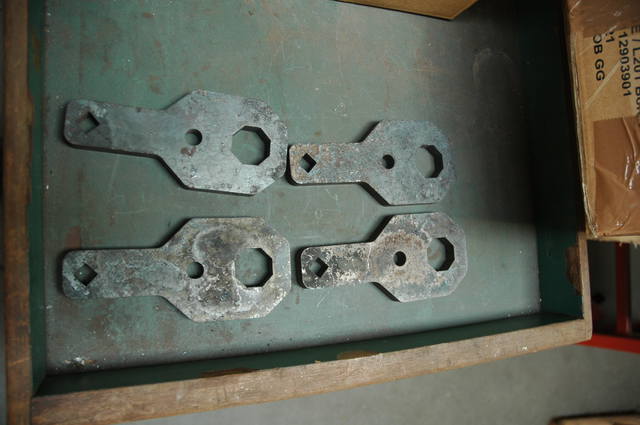

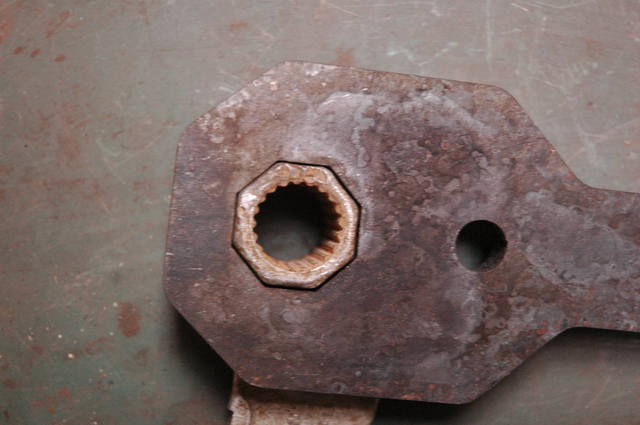

Hier dagegen der nur "gelaserte" zum Vergleich:

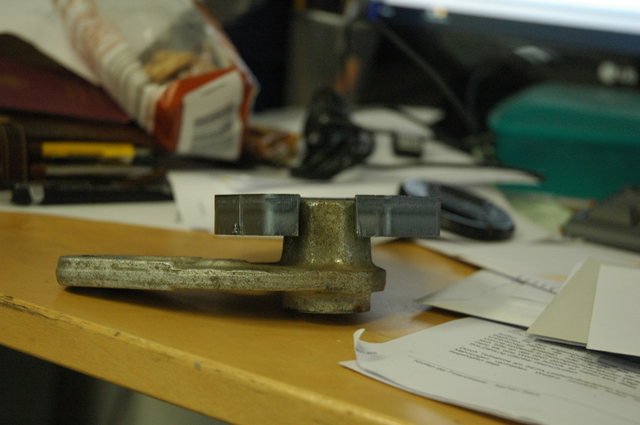

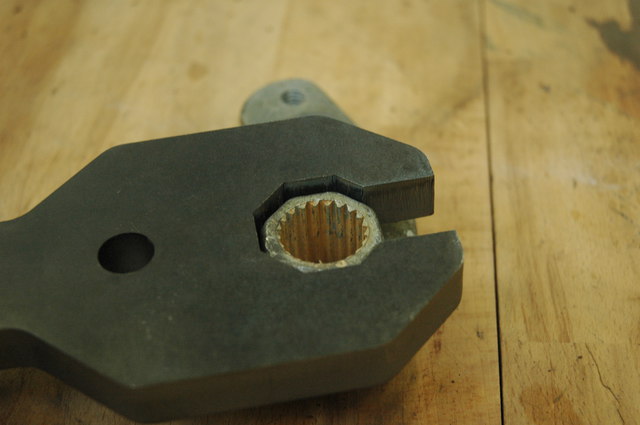

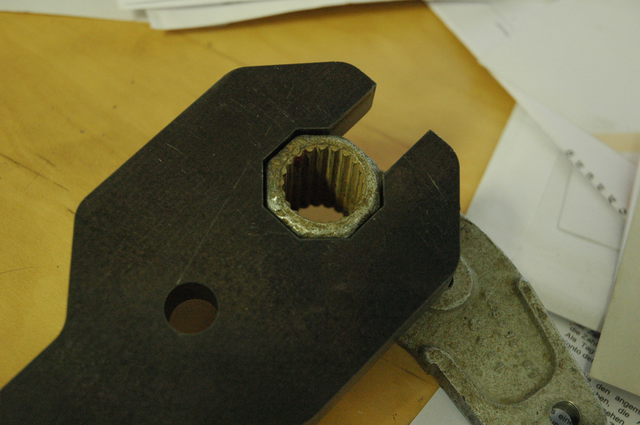

Man sieht an den folgenden beiden Bildern deutlich, dass auch der konisch verläuft:

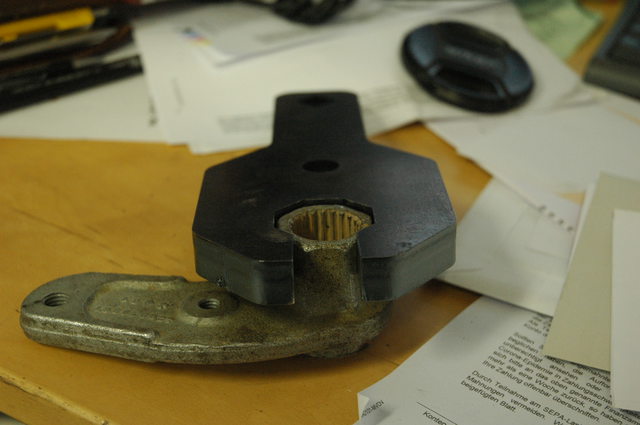

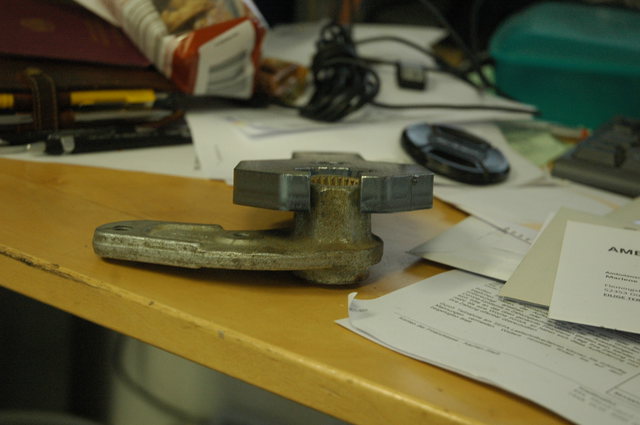

und der passt auch auf ein anderes Gegenstück:

Fazit: Die geschmiedeten Schlüssel passen sehr gut, aber der Aufwand ist nicht nötig. Die lasergeschnitten arbeiten ebenfalls stramm und reichen völlig aus.

Ich habe 20 Stück anfertigen lassen und kann sie zu einem Preis von 35€ incl. Mwst zzgl. Versand anbieten. Es gibt 4 geschmiedete und ansonsten lasergeschnittene Schlüssel. Wem es wichtig ist, die geschmiedeten zu bekommen, der möge das bei der Bestellung gerne erwähnen. Wer diese bestellt und nicht zufrieden ist, kann sie später auch noch gegen lasergeschnittene tauschen, solange wie vorhanden. Ich lasse die geschmiedeten geschlossen, ihr könnt sie sicher selber mit der Flex aufschneiden (siehe Zeichnung). Wer‘s nicht kann, dem schneide ich sie auch auf.

Liebe Grüße

Ralf

.

PS: Ich muss noch erwähnen, dass dies ein Privatverkauf ist und ich das alles zum Selbstkostenpreis vornehme. Ich kann weder Haftung, Garantie oder Gewährleistung übernehmen.

RE: Drehstabschlüssel Facom T 104 BA SUS 25 NACHBAU, 02.07.2020 11:09

Hallo Zusammen !

Aus gegebenem Anlass:

Es ist durchaus möglich, dass insbesondere die lasergeschnittenen Schlüssel mit der Feile etwas nachbearbeitet werden müssen, da sie, wie beschrieben, unterschiedlich konisch ausfallen können, weil konisch lasern nicht möglich ist und dieser Prozess auf Grund der Dicke des Materials "unkontrolliert" konisch zuschneidet. Ein weiterer Grund ist aber auch, dass die Gegenstücke am Fahrzeug sehr unterschiedlich ausfallen und es sich anbietet die Passform etwas anzugleichen. Die lasergeschnittenen wurden auf ein Vorgabemaß von 32,7 mm Schlüsselweite gefertigt. Wenn man vom Maximalmaß (35,4mm) ausgeht, müßten also schlimmstenfalls 2,7 mm also je Seite 1,35 mm weggefeilt werden.

Und noch eins: Die Schlüssel müssen nicht bis zum Ende auf das Gegenstück aufgesteckt werden können !

Liebe Grüße

Ralf

RE: Drehstabschlüssel Facom T 104 BA SUS 25 NACHBAU, 02.07.2020 15:35

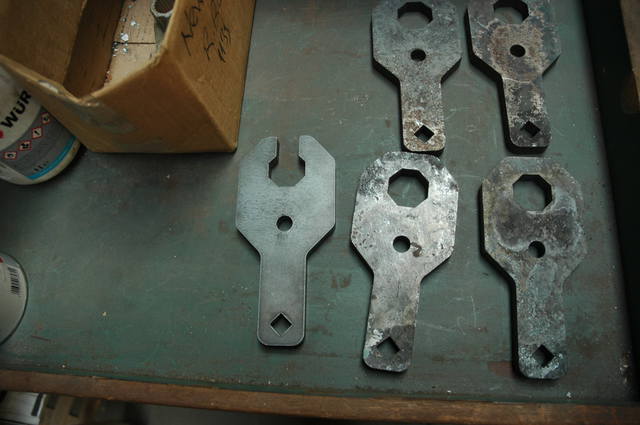

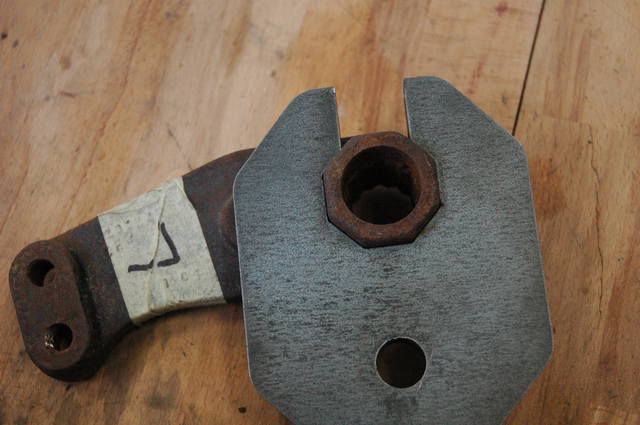

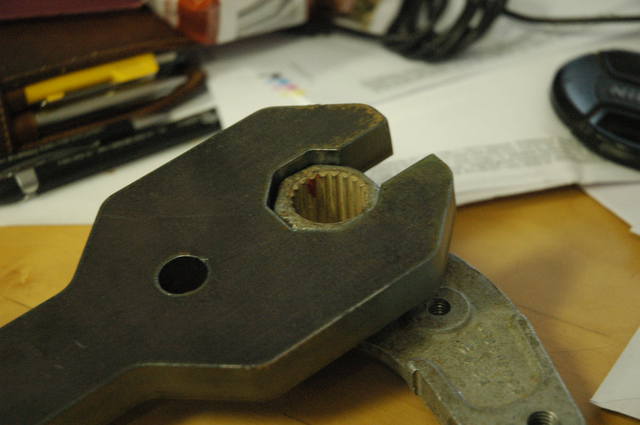

Ich stelle hier nochmal ein paar Bilder von den Lasergeschittenen ein:

Linke Seite                                                                                                                                                            Rechte Seite

Man sieht deutlich, dass sie leicht konisch sind, aber etwas nachschleifen würde ich sie vielleicht trotzdem.

Liebe Grüße

Ralf
