Drehstab R4? , 22.07.2020 23:14

Guten Abend liebe Gemeinde,

mein Name ist Marcus und ich bin Mitglied in einem Segelflugverein in Peine/Niedersachsen.

ich hoffe, ich bin hier richtig mit meinem Anliegen und Ihr könnt mir helfen.

Der abgebildete Drehstab wird (wurde) in einer Segelflugzeug -Schleppwinde zur Auslösung der Seilkappvorrichtung eingesetzt.

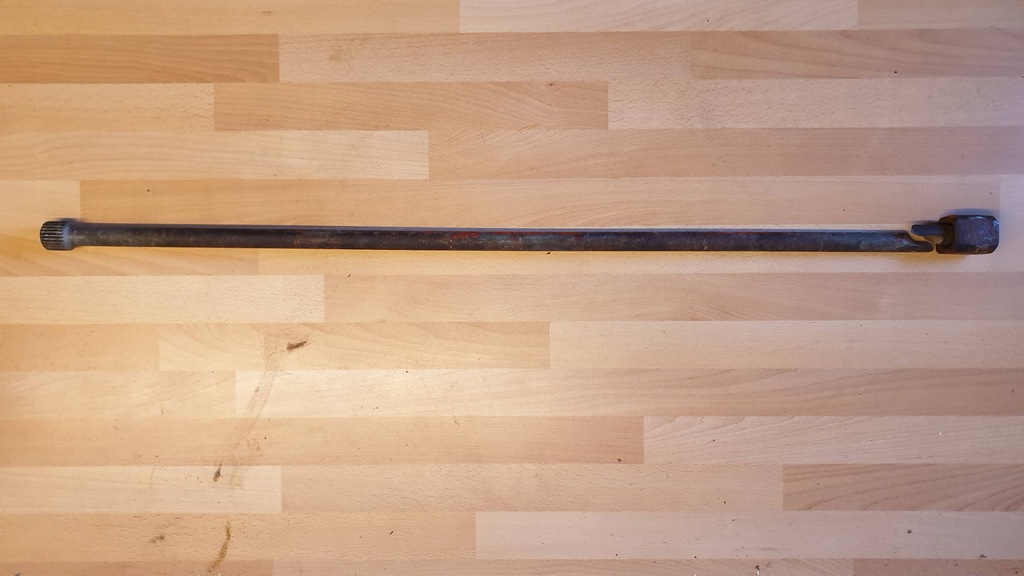

Wie auf dem Foto ersichtlich, ist durch versehentliche Auslösung der Kappvorichtung der Drehstab gebrochen (eventuell zu stark vorgespannt).

Die Windenkonstruktion ist über 30 Jahre alt und wir können die Erbauer leider nicht mehr befragen. Wir vermuten, das dieser Drehstab aus dem Renault R4 stammen könnte.

Maße: L=870 mm / Durchmesser ø18,5 mm / Linke Seite:Vielzahn =25 Zähne / rechte Seite: Vielzahn=24 Zähne

Auf der rechten Seite (siehe Foto) ist eine Art Hülse als Festlager auf die Verzahnung aufgequetscht.

Hülse=außen 4-kt, Innen Vielzahn 24 Zähne? (kann man leider nicht mehr richtig erkennen.

Die Frage ist jetzt, könnt ihr "R4" bestätigen, und wenn ja, hat jemand so einen Drehstab übrig ?

viele Grüße, Marcus

RE: Drehstab R4? , 23.07.2020 01:58

Hallo Markus,

ich bin ebenfalls pilot und auch Segelflieger inm Raum Bielefeld Örlinghausen.

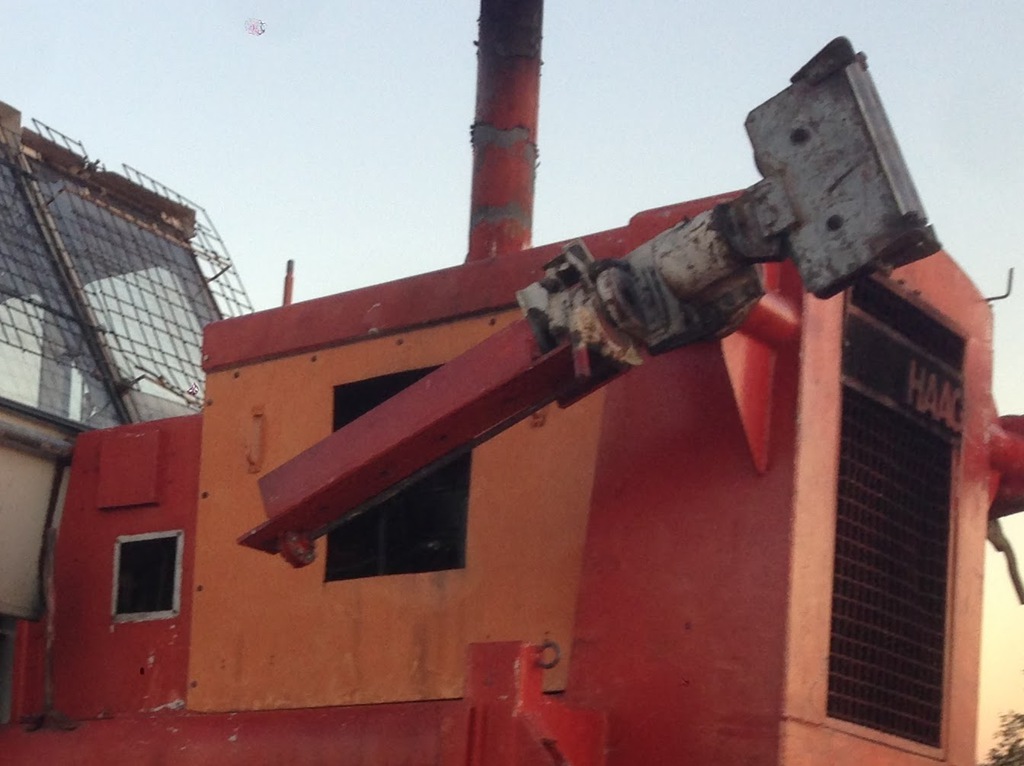

Eine Ergänzung zum zweiten Bild. Der Drehstab ist unter dem diagonal im Bild verlaufenden Schwenkarm zu sehen. Ich kann im Augenblick nocht bestätigen dass es sich um eine Drehstabfeder vom R4 handelt. Jemand anderes hier im Forum kann das mit Sicherheit verifizieren.

Liebe Grüße aus Herford, Gerhard

RE: Drehstab R4? , 24.07.2020 08:44

Servus Markus,

solche Drehstäbe habe ich zuhause. Was Die Hülse an der gebrochenen Seite angeht, ist das mit ziemlicher Wahrscheinlichkeit eine abgeänderte Aufnahme aus dem R4 Fahrwerk, passende Altteile sollten auch noch bei mir liegen.

Du hast ne pm mit Mailadresse; wenn Du ein Detailbild dieser Aufnahme schicken kannst, versuche ich, Dir zu helfen.

Immer genügend Luft unter dem Flügel...

Gruß von Paul aus dem Chiemgau

RE: Drehstab R4? , 24.07.2020 10:02

Hallo Paul,

ich freue mich wirklich sehr darüber, daß Du uns helfen kannst! :)

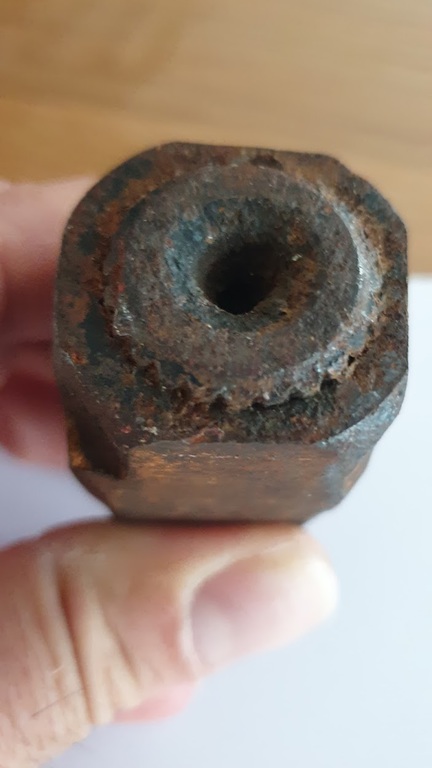

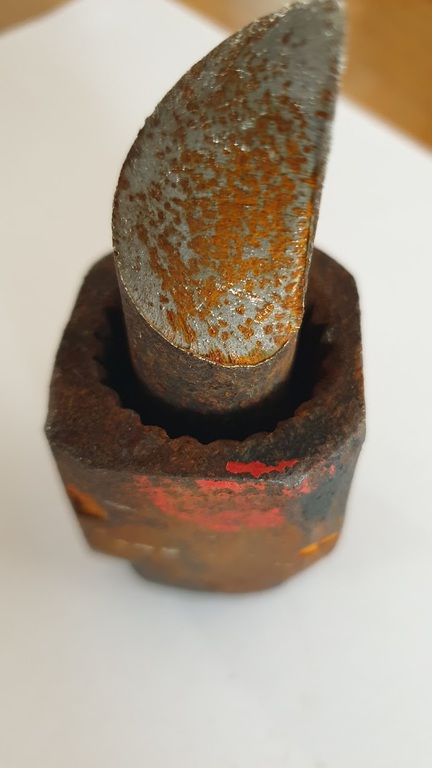

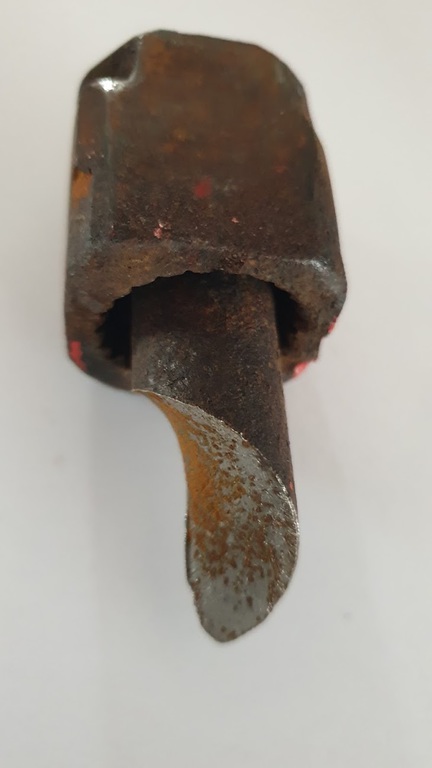

Anbei die Bilder der "Hülse".  (4-Kt : 35x35mm / Länge=40 mm)

viele Grüße, Marcus

RE: Drehstab R4? , 24.07.2020 22:19

Wie‘s aussieht, braucht er nur den Drehstab, wenn er den abgebrochenen Teil aus der Hülse (mit viel Hitze, Caramba und FluidFilm) herausbekommt.

Habt ihr das schon versucht,  Marcus ?

Viele Grüße

Ralf

RE: Drehstab R4? , 25.07.2020 22:05

Hallo Ralf,

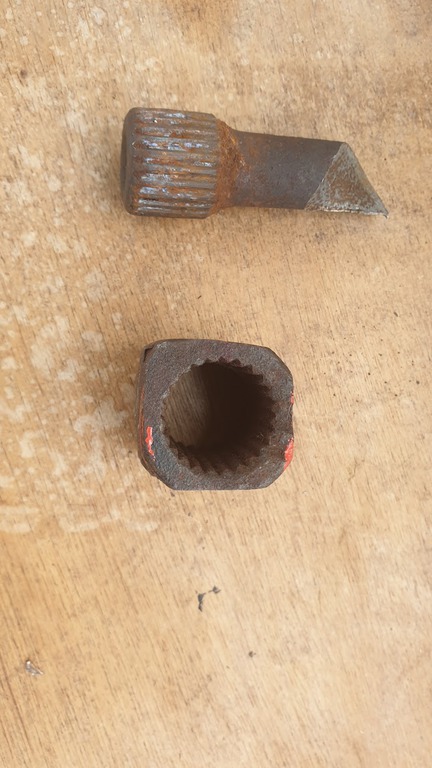

ja, wir haben die Hülse auspressen können.

viele Grüße, Marcus

RE: Drehstab R4? , 25.07.2020 23:26

Na, geht doch...
