Drehstäbe, 12.08.2020 19:47

Hallo zusammen.

Ich hab dieses Bild gefunden und gehe davon aus, dass der Regelabstand wie hier 20 cm betragen soll. Ich hab nachgelesen und gelesen, aber ich versteh es nicht als Hobbyschrauber, was ich genau tun muss. Kann mir jemand genau erklären, wie ich die Abstände so hinbringe. Derzeit sind links 22 cm und rechts 28 cm (Stossdämpfer ausgebaut). Muss ich um einen oder beide Drehstäbe verdrehen. Genügt ein Raster? Wenn ein Drehstab genügt, welcher? Der näher zum Chassi oder der äußere, Richtung Stoßstange?? Dann ist mir nicht klar, ob ich um den Drehstab zu entspannen beim rausschlagen die hinterachse (ohne Rad) links oder rechts oder beidseitig anheben oder runterdrücken muss. Bitte ausführlich beschreiben, dass auch ich es verstehe.

Vorab Danke und Grüße

Andi

RE: Drehstäbe, 12.08.2020 20:39

Für dich mag das ja genauestens beschrieben sein, super für dich und Danke für die Hilfe. Wie ich geschrieben habe, habe ich nachgelesen, hilft mir aber nicht weiter, weil ich, wie erwähnt, kein Schrauberprofi bin und nichts falsch machen oder kaputt machen will.  Ich will auch nicht alles ausbauen will, sondern nur die richtige Höhe bzw. beidseitig die gleiche Höhe einstellen. Ist wohl nicht zu verstehen, dass man als Hobbyschrauber oft mehr braucht als "nachlesen" sondern erklären, damit man für das, was man sich vielleicht schon selbst gedacht hat, nur nochmal eine Bestätigung hat.  Echt toll.

RE: Drehstäbe, 12.08.2020 23:07

Hallo Andi,
der Rest-o-Rator hat schon recht, es steht alles gut (wenn  auch auf den ersten Blick recht unübersichtlich) beschrieben im MR. Andererseits, als ich das erste Mal vor dieser Aufgabe stand, war das Buch auch keine große Hilfe für mich, und ich bin immer noch der Ansicht, das es für den Laien zu verwirrend beschrieben ist.
Wie auch immer. Das Maß auf dem gefundenen Bild (offensichtlich sprowischen Ursprungs) würde ich als sekundär bezeichnen, weil du die Wagenhöhe mittels Gewindestange an den Stoßdämpferaufnahmen einstellst. Dieses Maß ist im MR beschrieben (aus dem Kopf meine ich 28o mm)
Bevor ich dir jetzt alles lang und breit erkläre, muß ich eins wissen: Ist die Achse mit oder ohne Drehstäbe eingebaut worden?

Mach doch mal ein paar aussagekräftige Bilder. Ich denke, daß das in solchen Fällen immer am besten ist für Fremdhilfe.

Gruß, Thomas

RE: Drehstäbe, 12.08.2020 23:40

Hallo Thomas, Danke für die Antwort. Also, ich habe die Hinterachse komplett ausgebaut. Habe die maroden Hinterachsaufnahmen gewechselt und beim Draufschlagen hat sich eine Seite der Achse nach innen geschoben, sodass die Verzahnung des Drehstabs freigelegt war. Ich zog die Achse wieder nach aussen und der Drehstab war wieder fest. Markierungen hatte ich natürlich keine gemacht. Hinterachse wurde wieder eingebaut, allerdings mit den bereits genannten unterschiedlichen Höhen. Die linke Seite liegt damit tiefer und ist viel weicher. So wie ich rauslesen konnte, muss ich wohl die Achse wieder ausbauen, da es einfacher den Drehstab rauszubringen. Muss ich beide ausbauen oder passt der andere und ich muss nur einen anpassen?? Ist der genannte Abstand mit der Gewindestange eingestellt, geht dann der Drehstab bzw. beide problemlos rein? Morgen stelle ich Fotos ein.

Gruß, Andi

RE: Drehstäbe, 12.08.2020 23:56

Ok, das erklärt die eklatante Fehlstellung.
Auf die Schnelle: Achse und beide Stäbe raus. Du wirst den einmal gezogenen Stab ohne mehrmaliges ein- und wieder ausbauen so nicht mehr in die ursprüngliche Stellung bekommen.
Weiteres nach den Fotos, viel Erfolg!

RE: Drehstäbe, 13.08.2020 17:32

So hier

RE: Drehstäbe, 13.08.2020 17:34

Das hat nicht funktioniert

RE: Drehstäbe, 13.08.2020 18:07

RE: Drehstäbe, 13.08.2020 18:09

Jetzt hats geklappt. So siehts derzeit aus.

Gruß, Andi

RE: Drehstäbe, 13.08.2020 18:17

RE: Drehstäbe, 13.08.2020 18:30

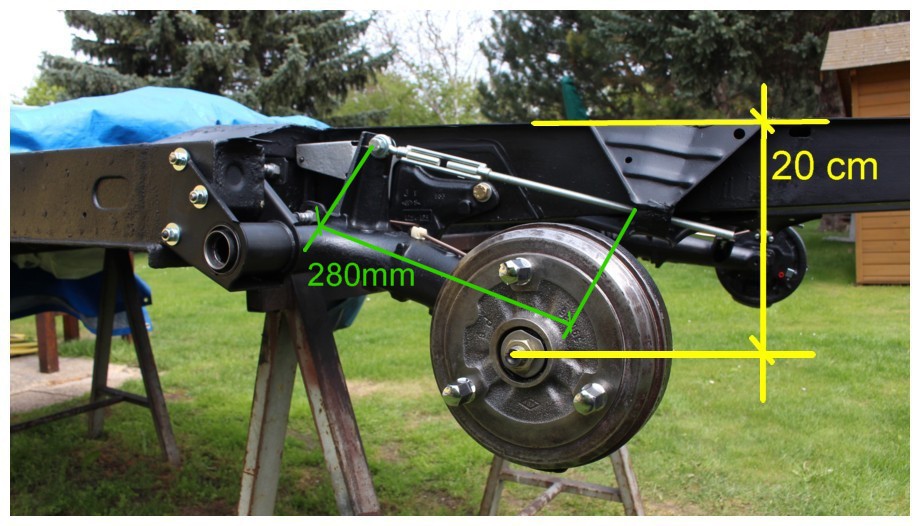

Hallo Andi, du musst die beiden Seiten auf die 280mm bringen. Am besten mit den Hilfsmitteln 10er Gewindestange, Spanner, Muttern und Beilagscheiben. (M.R.175)

Das ganze wird anstatt des Stoßdämpfers eingebaut, auf die 280 mm gebracht und anschließend setzt du die Drehstäbe ein.

Die 20cm von meinem Bild sind möglicherweise in einem anderen Zusammenhang relevant gewesen, da ich meinen 4er etwas tiefer stellen wollte!

Ich würde die Drehstäbe nicht gleich ganz einschlagen, sonder schauen ob die Höhe auch wirklich passt.

RE: Drehstäbe, 13.08.2020 19:02

Vielen Dank Alois, jetzt kann ich anfangen.

RE: Drehstäbe, 13.08.2020 20:33

Außerdem musst Du die 3 M8-Schrauben am Schwellerende von Innen nach Außen durchstecken.

RE: Drehstäbe, 21.08.2020 16:50

Hallo zusammen.

Nächste Problem, kann mir jemand sagen wie man das Rohrstück, zur Hälfte mit Gummidichtung nennt und wo ich es kaufen kann? Der Drehstab geht da durch.

Grüße

Andi

RE: Drehstäbe, 21.08.2020 20:27

Hallo Andi,

das sind Silentbuchsen, und die gibt‘s z.B. beim Franzosen:

www.franzose.de/de/Renault/R4/Hinterachse/ANR83033/

Der Gummi dient als Dämpfung, und nicht zum Abdichten ;-)

Gruß ziegwolf

RE: Drehstäbe, 21.08.2020 20:59

Danke Ziegwolf,

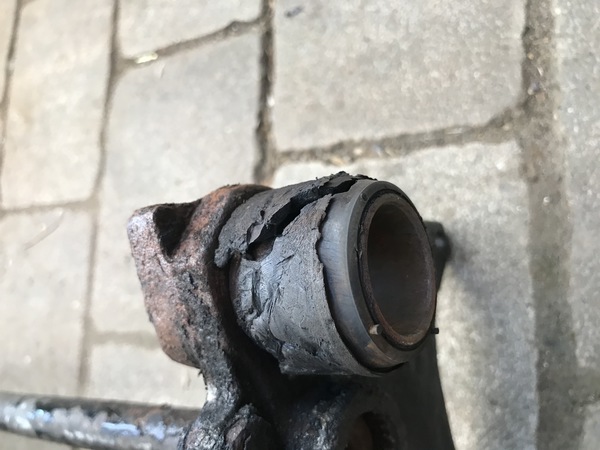

das habe ich auch gesehen. Das von meinem ist aber nicht 2-teilig, sondern nur ein Rohrstück mit ca. 6,5 cm Länge und der Innendurchmesser beträgt 2,7 cm und an einem Ende ist eine 3 cm breite ´Dichtung drauf. Das habe ich nirgends gefunden. Oder ist das bei meinen eine vielleicht eine Eigenkonstruktion?

Gruß Andi

RE: Drehstäbe, 21.08.2020 21:49

Hallo Andi,

das ist schon das Teil vom Franzosen!

Der Gummi ist bei Deinem R4 nur durch Alterung schon so zerbröselt!

Beim Neuteil ist der Gummi zwischen den beiden Rohren einvulkanisiert! Das innere Rohr steckt in dem Gussteil der Hinterachsaufhängung, und das äußere Rohr steckt bei Dir sicher noch in der Schwinge!

Du solltest den innerern Ring mit einem geeigneten Rohr, oder Nuss aus dem Gussteil rausschlagen, und den äußeren Ring aus Deiner Schwinge raus Schleifen, oder vorsichtig meißeln.

Dann das Neuteil, in richtiger Stellung der Schwinge, in Gussteil und Schwinge einpressen (oder schlagen).

Dass sich der (von Dir so genannte) Dicht-Gummi von dem äußeren Rohr gelöst hat liegt nur an der Altersschwäche des Gummis!

Gruß ziegwolf

RE: Drehstäbe, 21.08.2020 21:59

Hallo Andi

450542.forumromanum.com/member/forum/forum.php?q=innere_gummilager_gussachse-r4&action=ubb_show&entryid=1122202287&mainid=1122202287&threadid=4&USER=user_450542

www.renault4onderdelen.nl/Webwinkel-Category-7298021/Wielophanging-achterzijde.html#filter:8ce750ff658a6930f21a187e800adaf2

Liebe Grüße Alois

RE: Drehstäbe, 24.08.2020 19:17

Hallo zusammen,

neues Problem!

Wenn ich die Drehstabaufnahme mit neuer Silentbuchse in die Hinterachse einschlage, ich denke ich hab nicht die ganz korrekte Neigung/Winkel, kann ich das noch verstellen wenn ich die Drehstäbe einsetzen will oder sitzt das dann so fest, dass ich es wieder zerlegen muss? und wie schwer oder leicht müssen die Drehstäbe in Ihre Halterung reingehen? Locker, dass ich sie leicht rein und auch wieder rausgehen oder dass man sie rein- bzw. rauschlagen muss? Ich finde dazu nichts.

Gruß Andi
