Wer kennt das?, 23.09.2020 21:07

Hallo die Freunde des rostigsten Hobbies,

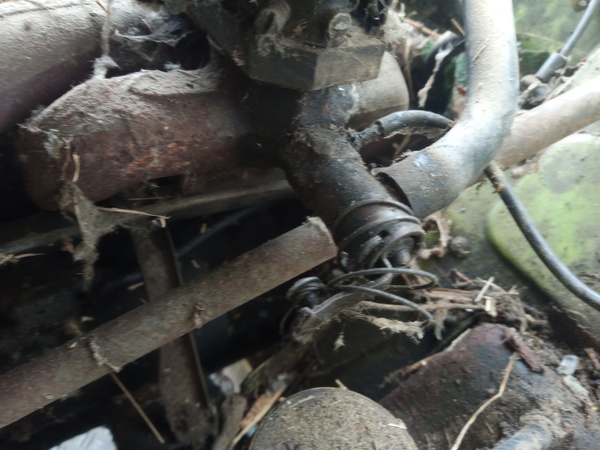

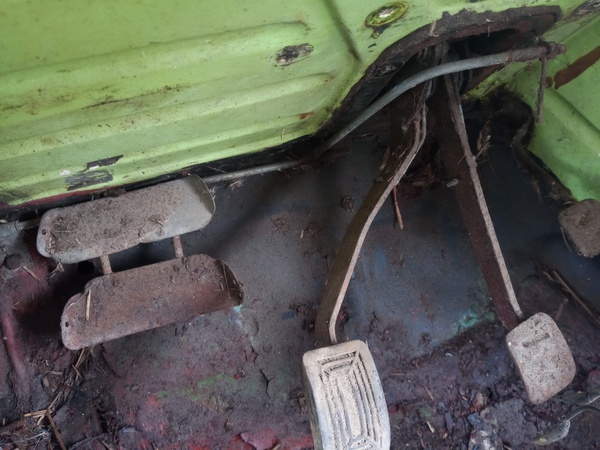

bin gerade dabei einen 6V R4 unbekannten Baujahrs zu schlachten, nachdem das Häuschen nicht mehr zu retten ist. Habe leider keine Dokumente zum Fahrzeug, lediglich eine Plakette am rechten Radhaus (!!!), auf dem eine Produktionsnummer zu finden ist (4670393). Diese kann ich anhand der prima Website der Viersener Kollegen aber nicht zuordnen. Das freistehende Kombiinstrument ohne Armaturenbrett, das Lenkrad der ersten Serie, das Getriebe, die Fahrwerksgeometrie, und die 6V Technik lassen aber auf ein frühes Baujahr schließen. Nun sind auch ein paar Dinge eingebaut, die ich nie vorher gesehen habe. Vielleicht kann ja eine(r) von euch sagen, was das ist. Neben dem Kupplungspedal sitzt eine Wippe, die via Seilzug eine Mimik unter dem Vergaser betätigt. Zudem scheint eine Handgasvorrichtung, die rechts neben der Heizung platziert ist, verbaut zu sein. Es kann sich ja auch um Eigenbau handeln.

Wenn jemand das Modell oder die Zusatzeinbauten zuordnen kann, wäre ich dankbar.Um ggf. Anfragen vorzubeugen: Lima, Regler und Getriebe haben schon eine neue Heimat gefunden.

Besten Gruß aus dem Chiemgau von Paul

RE: Wer kennt das?, 23.09.2020 21:58

Die Farbe sieht nicht so richtig nach 6V aus ??

Auf der Grundplatte des Luftfilterkastens sollte das Produktionsdatum stehen.

Lachgaseinspritzung ?

Bis 66 ging die Motorentlüftung verteilerseitig nach unten ins Freie.

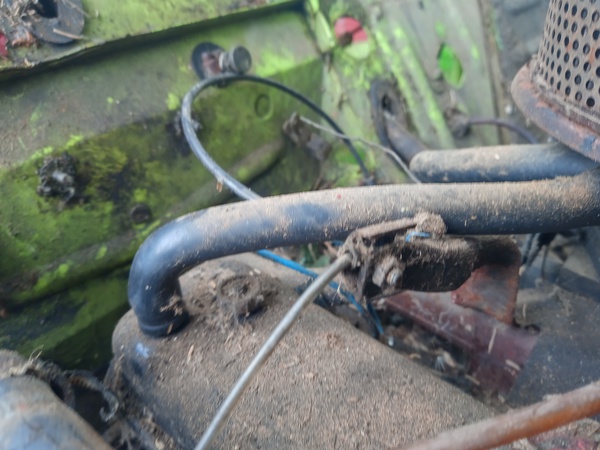

Wo geht der dünne Schlauch am Krümmer hin ?

Fragen über Fragen

RE: Wer kennt das?, 23.09.2020 23:42

die beiden übereinanderliegenden Bleche der Wippe dürften aus Innentürgriffen vom R4 stammen, die abgehende Stange dann vielleicht auch...
Es dürfte sich bei allen erwähnten Ausrüstungen um Basteleien handeln.

Es bleiben Fragen über Fragen

RE: Wer kennt das?, 24.09.2020 06:23

Die Konstruktion für das Handgas finde ich interessant.

Das Einzige, was ich manchmal bei den älteren Baujahren vermisse, ist die automatische Geschwindigkeitsregulierung für Langstrecken. Beim Fiat Bambino gab es so etwas wohl, zumindest hatte seinerzeit ein Kollege damit immer geprahlt.

Hat die Fußwippe damit zu tun, oder könnte sie ein semimanueller Intervallschalter für den Scheibenwischer sein, so wie sie beim R16 zuweilen wohl verbaut wurden?

Scheint ein Ingeneursfahrzeug zu sein, wenigstens aber eines eines Erfinders. Bitte dokumentieren...

RE: Wer kennt das?, 24.09.2020 10:14

Was für mich eine logische Erklärung der Umbauten wäre, in den 60er und 70er gab es viele Kriegsversehrte. Ich erninnere mich an meinen Nachbar dem im Krieg das rechte Bein und die linke Hand amputiert wurden. Der fuhr in den 70er einen NSU Prinz der von einem begnadeten Schlosser umgebaut wurde. Ein zusätzliches Gaspedal war auch links neben dem Kupplungspedal und Handgas rechts vom Lenkrad. Vielleicht ist dein R4 auch so ein Umbau.

RE: Wer kennt das?, 24.09.2020 20:02

Update:

Die Erklärung von Ostalbbulli ist in meinen Augen sehr logisch.Die Änderungen mit dem 4. Pedal und dem Handgas sind sehr professionell und sauber ausgeführt. Das 4. Pedal wirkt auf den Ansaugbereich zwischen Vergaser und Krümmer und steuert offensichtlich Luftzufuhr, der Grund verschließt sich mir noch. Der angefragte Schlauch führt zu einem Manometer, das den Unterdruck im Ansaugbereich anzeigt. Es sind auch weitere Zusatzinstrumente verbaut, so eine Temperaturanzeige für den Kühlkreislauf, ein Voltmeter und ein Öltemperatursensor mit Temperaturanzeige. Sogar ein Blinkerrelais mit der vorgeschriebenen grünen Lampe für Hängerbetrieb ist installiert. Der 800-01 Motor hat gerade mal 46.00km runter und dreht, sogar Kompression ist da. Leider hat die braune Pest dem Blech so zugesetzt, dass eine Sanierung nicht mehr sinnvoll ist. Habe das Ding eh nur erworden, weil die (Blech-) Hinterachse sehr gut erhalten ist. Embleme, verchromte Türgriffe, Alubrille aus der zweiten Serie und sehr gut erhaltene Fensterrahmen aus Blech hübschen den Erwerb auf.

Häuschen ist runter und zerlegt, morgen kommen die Achsen raus und der Rest geht den Weg des Eisenoxyds.

Gruß von Paul aus dem Chiemgau
