Lage Standlichtbohrung im Scheinwerfer, 03.10.2020 13:55

Hallo,

ich möchte am Montag Standlichtbohrungen für Ba9s-Fassungen in meine Scheinwerfer lasern. Kann mir jemand sagen, in welchem Abstand von der Mitte und welcher Orientierung (unten mittig?) die Bohrungen liegen?

Grüße,

Alex

RE: Lage Standlichtbohrung im Scheinwerfer, 03.10.2020 14:38

... hallo lieber Alex ...ich habe die Scheinwerfer noch nicht eingebaut..könnte die am Montag die Achsmaße gerne einmal für Dich ausmessen...wenn Du soviel Geduld hast...? Mit lieben aber fragenden Grüßen Jürgen

RE: Lage Standlichtbohrung im Scheinwerfer, 03.10.2020 14:56

Hallo Jürgen, ich habe die Laseranlage immer Montags für mich. Dann warte ich einfach noch eine Woche und bedanke mich schon mal. Grüße, Alex

RE: Lage Standlichtbohrung im Scheinwerfer, 03.10.2020 17:48

...hallo Alex...41 mm bis zum Bohrrand und das Bohrloch mißt 9 mm... also Achsmaß 45,5 mm... Bilder und von wo und wie ich gemessen habe gibt‘s per SMS oder WhatsApp...unter 0172 427 30 99 ....mit liebem Gruß Jürgen

RE: Lage Standlichtbohrung im Scheinwerfer, 03.10.2020 21:07

Vielen Dank! Letzte Frage: Standlicht genau unter Hauptlicht?

RE: Lage Standlichtbohrung im Scheinwerfer, 03.10.2020 23:48

....habe ich nicht wirklich drauf geachtet... der Scheinwerfer den ich habe ist noch nicht montiert...muss ich passen...mein Maß ist nicht das Maß aus der Mitte wie gewünscht...deshalb habe ich Bilder gemacht... ich habe aber keine Möge die hier einzustellen...bin zu blöd dazu...deshalb sende ich die gerne über SMS oder WhatsApp... mit liebem Gruß Jürgen

RE: Lage Standlichtbohrung im Scheinwerfer, 04.10.2020 00:05

M.E. ist das Standlicht etwa 45 Grad aus der vertikalen Achse nach Fahrtrichtung links gedreht. definitiv nicht genau unter Hauptlicht.

Morgen früh kann ich Fotos machen und reinsetzen. Muß ich?

RE: Lage Standlichtbohrung im Scheinwerfer, 04.10.2020 10:20

Überraschung, mein damals verstorbener Schrauberfreund hat das Kabel an die Birne gelötet, wußte nicht, daß das geht.

RE: Lage Standlichtbohrung im Scheinwerfer, 04.10.2020 11:16

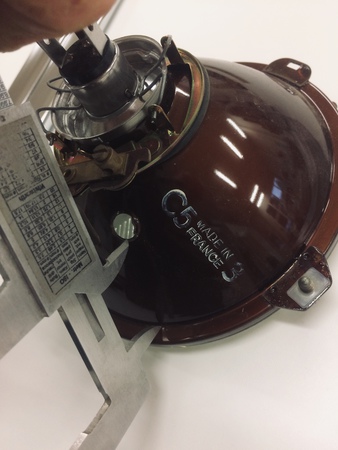

https://abload.de/image.php?img=img_7666ujkg8.jpg

RE: Lage Standlichtbohrung im Scheinwerfer, 04.10.2020 11:20

RE: Lage Standlichtbohrung im Scheinwerfer, 04.10.2020 11:21

...das sollen die 41 mm sein....

RE: Lage Standlichtbohrung im Scheinwerfer, 04.10.2020 19:03

Moin,

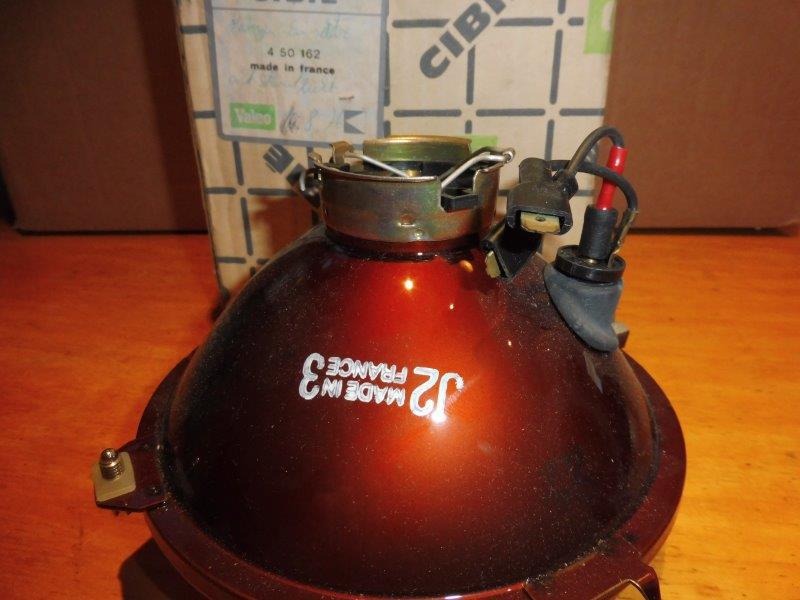

ich hätte Maße von Standlichtbohrung in H4-Scheinwerfer.

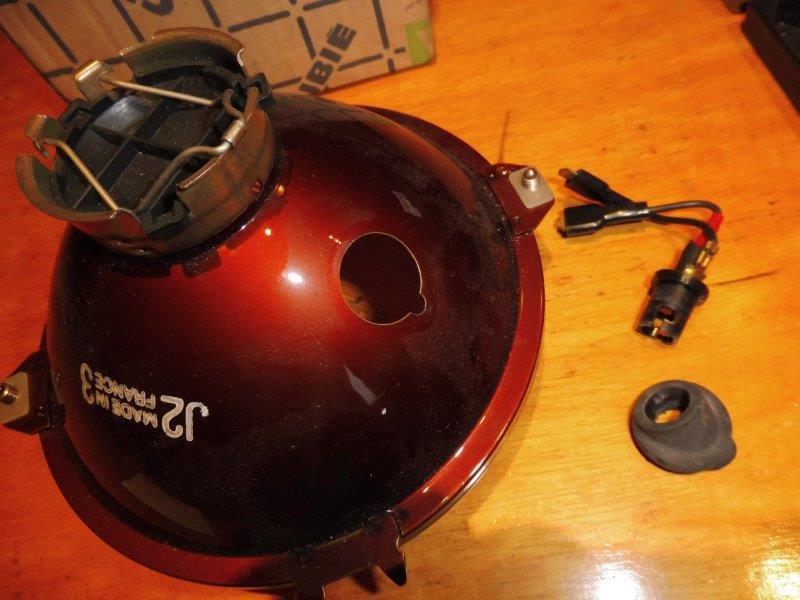

Die Bohrung, wie Klatti gemessen 33mm und der Durchmesser der Bohrung ist 20mm. Mitte Bohrung gemessen habe ich 40mm zum Rand.

Die Bohrung hat bei meinen Scheinwerfer auch einen Pin, damit nichts verdreht.

Der Blaue

RE: Lage Standlichtbohrung im Scheinwerfer, 04.10.2020 20:18

...na...die Entscheidung mag ich ja jetzt aber nicht fällen wollen....wie sieht es denn auf dem Markt aus ...nicht’s Fertiges mehr zu bekommen.... meine habe ich auch erst vor ca 2 Jahren als Neuware noch kaufen dürfen...? mit liebem Gruß Jürgen....

RE: Lage Standlichtbohrung im Scheinwerfer, 05.10.2020 09:02

Euch allen vielen Dank für die Durchmesser und Abstände. Was die Außermittigkeit angeht, muss ich weiter schätzen. Anhand Eurer und anderer Photos aus dem Netz sind die Standlichtbirnchen etwa 10 mm nach links versetzt (vom Motorraum aus betrachtet) und zwar für beide Scheinwerfer. Grüße, Alex

RE: Lage Standlichtbohrung im Scheinwerfer, 05.10.2020 09:14

Hallo Alex, vielleicht helfen Dir auch meine Bilder vom Österreichischen Forum.

Scheinwerfer Restauration von 1967

RE: Lage Standlichtbohrung im Scheinwerfer, 05.10.2020 11:19

Moin Alex,

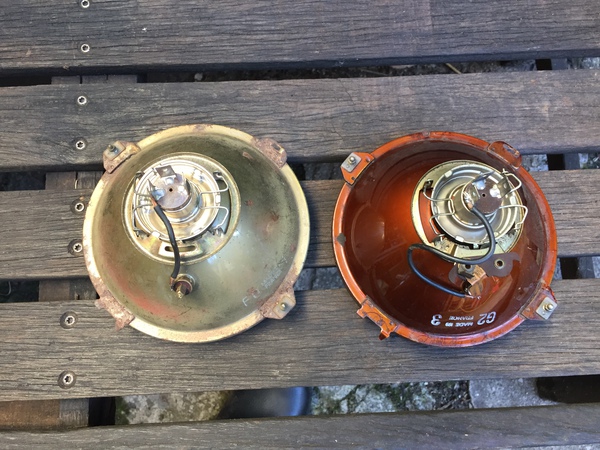

ich behaupte mal, das du dir um die genaue Positionierung keine großen Gedanken machen mußt. Letztendlich soll die Birne nur den Reflektor anleuchten, und da ist es ziemlich wurscht, wo auf der Uhr sie ins Gehäuse ragt. So wie ich das auf den Bildern erkenne, ist das bei der Biluxversion aufgrund des Bügels konstruktionsbedingt, und bei dem H4-Topf ragt sie genau auf 6 Uhr ins Gehäuse. Ich würde lediglich darauf achten, das die Fassung nicht zu weit hineinragt.

leuchtende Grüße, Thomas

RE: Lage Standlichtbohrung im Scheinwerfer, 05.10.2020 19:53

Hallo Thomas, bei meinem rollenden Wrack spielt die Bogensekunde der Standlichtorientierung bestimmt nicht die große Rolle. Ich lege mich jetzt auf die Mitte fest. Danke noch mal Euch allen. Jetzt schaue ich erst mal nach ordentlichen Fassungen. Das Conrad-Angebot überzeugt mich noch nicht. Grüße, Alex

RE: Lage Standlichtbohrung im Scheinwerfer, 21.10.2020 20:32

...hallo Alex...wie sind die beiden Bohrungen geworden...? Mit lieben aber fragenden Grüßen Jürgen

RE: Lage Standlichtbohrung im Scheinwerfer, 22.10.2020 12:49

Hallo Jürgen,

ich schau mich weiter nach passenden Fassungen um und werde dann lasern. Meine Prio liegt aber im Moment weiter hinten und zwar links, wo es gekracht hat. Ich habe jetzt übrigens alte Lampenfassungen (ohne die drei H4-Lücken, also wahrscheinlich Bilux) gefunden, welche integrierte +Kontakte für die Standlichtbirnchen aufweisen, somit ist Abstand und Orientierung definiert.

Grüße,

Alex

RE: Lage Standlichtbohrung im Scheinwerfer, 22.10.2020 12:54

...lieben Dank für die Info und weiterhin viel Erfolg...mit liebem Gruß Jürgen
