Kombiinstrument - GTL - Beleuchtung, 25.08.2021 16:10

Hallo,

bei meinem Kombiinstrument gehen nur die 3 Lämpchen die zur Beleuchtung gehören nicht ... also die 2 für die Tachobeleuchtung und die für das grüne Kontrolllämpchen .... an den Leuchtmitteln scheint es nicht zu liegen, da ich funktionierende dort an den drei Stellen eingesetzt habe.

Habt Ihr eine Idee?

LG Stefan

RE: Kombiinstrument - GTL - Beleuchtung, 26.08.2021 08:43

Hallo Stefan,
grün gibt es zweimal: 1. Für den Blinker. Der Kontakt ist belegt und sollte funktionieren. 2.  Für das Fahrlicht. Der Kontakt ist werkseitig nicht belegt. Läßt sich aber nachrüsten. Wenn beide Hintergrundbeleuchtungen nicht leuchten, kann der Fehler auf der gesamten Strecke bis zum Kombischalter liegen: Angefangen bei der Leiterfolie auf der Rückseite des Tachos (habe ich noch nie erlebt) weiter mit dem Kontakt zur Leiterfolie, und schließlich das Kabel zum Kombischalter.

Viele Grüße,
thomas

RE: Kombiinstrument - GTL - Beleuchtung, 26.08.2021 11:21

Erst mal aussen gucken ob alle Standlichter gehen, wenn eine Seite nicht funzt ist es die Sicherung.

RE: Kombiinstrument - GTL - Beleuchtung, 26.08.2021 15:10

Danke für die ersten Antworten ..... alle Außenlampen funktionen.... es ging zum einen um das Kontrolllämpchen für das Fahrtlicht, aber wie Thomas schreibt ist dies normalerweise anscheind nicht belegt, ok, dann ist das erstmal so. (es war beim ausbauen auch kein Leuchtmittel drin)

Aber die Hintergrundbeleuchttung wäre schon schön, damit man nachts sieht wie schnell oder langsam man fährt.... Hinten am Kombiinstrument sind bei mir zwei Stecker und die Tachowelle .... was mir aufgefallen ist, vom Kombischalter geht kein Kabel zu diesen Steckern ? Ist das normal ? Es sieht aber alles recht original aus .....

Liebe Grüße

RE: Kombiinstrument - GTL - Beleuchtung, 26.08.2021 18:36

Zwei Dinge braucht der Mann: Ein Ohmmeter und ein gesundes Auge. Damit lassen sich dann Signalwege und Faben gut verfolgen.
Keine Sorge wegen Rumgefummelei an der Elektrik. Die ist traditionel des Teutonen Feind, da wird nicht beigegangen, höchstens was ergänzt.
Und sei froh, daß das ein kontinentales Fahrzeug ist und keins von der Insel.

RE: Kombiinstrument - GTL - Beleuchtung, 27.08.2021 10:56

3 Dinge waren es doch, die der Mann braucht: Feuer, Pfeife, ...

Und auch hier würde ich sagen: Auge, Messgerät und ... Schaltbild.

Und schon sieht man:  Vom Lichtschalter (59) geht eine Leitung (39) zum Sicherungskasten (44). Dort wird die Spannung auf 2 Sicherungen (7 und 8) für die Standlichter links und rechts aufgeteilt. Zusätzlich geht von der Sicherung 8 eine Leitung (44) auf das Kombiinstrument (29), Stecker (31), Pin 4.

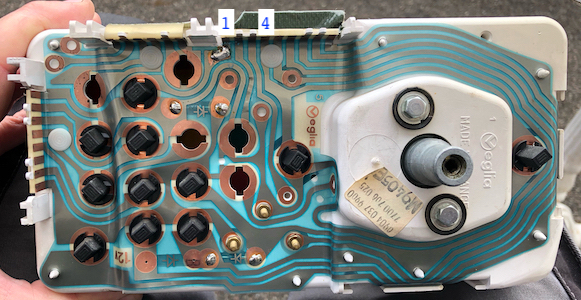

Auf der Rückseite des Kombi-Instruments sieht man gut die Leiterbahnen, die zur Tachobeleuchtung gehen. Sollte hier eine Unterbrechung vorliegen, lässt sich das gut löten. Bei war das der Fall bei Leiterbahn 1 vom Stecker (31).

Ich bin zwar Teutone aber trotzdem E-Technik affin. Meinen ausgebauten Kabelbaum habe ich komplett durchgeprüft, dabei 2 Fehler und einige interessante Eigenheiten gefunden und vor allem das dazu passende Schaltbild von 1983 (bei einem Baujahr 1988).

...

Liebe Grüße, Thomas

RE: Kombiinstrument - GTL - Beleuchtung - gelöst, 05.09.2021 09:46

Problem gelöst ..... Danke für Eure Hilfe ! vor allem Thomas mit Foto und Zeichnung ! So war es möglich dem Fehler den finden !

RE: Kombiinstrument - GTL - Beleuchtung, 05.09.2021 11:24

Kannst du das etwas genauer beschreiben?
Vielleicht haben andere irgendwann auch diesen Fehler, und können hier dann über die Suche den Grund finden.

Danke und Gruß, Thomas
