Wo ist der Rückwärtsgang geblieben?, 11.09.2021 16:46

Nächstes Problem: ohne Vorwarnung fehlt plötzlich der Rückwärtsgang an der Savane Getriebe HAO 191. Es liegt definitiv nicht an Spiel oder dergleichen am Krückstock. Der Schalthebel welcher aus dem Getriebe ragt lässt sich einrastend in die entsprechende Position bringen. Es fehlt allerdings der Kraftfluß.Passierte einfach so, am helllichten Tag, ohne Krachen oder sonstige Begleiterscheinungen. Alle anderen Gänge lassen sich problemlos schalten und dort ist auch der Kraftfluß da.

Gibt es Vermutungen von den Wissenden? Ich hab in 50 Jahren R4 tatsächlich noch kein Getriebe öffnen müssen....

Grüße Volker

RE: Wo ist der Rückwärtsgang geblieben?, 11.09.2021 21:44

Mach den Schaltdeckel ab, das ist kein Hexenwerk und auch im eingebauten Zustand problemlos möglich, und Du wirst sehen, was los ist.

RE: Wo ist der Rückwärtsgang geblieben?, 12.09.2021 10:53

Danke Elch! Das ist ja wirklich eine überschaubare Angelegenheit! Hab gerade an einem ausgebauten Getriebe zuhause geschraubt. Das Defekte steht viele Meilen südwärts ;=))

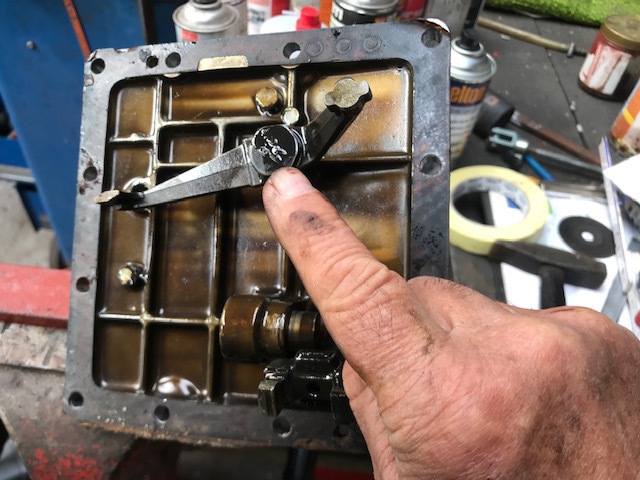

Kommt tatsächlich nur die Drehpunktschraube der R.Gangwippe infrage oder an der Wippe ist was abgebrochen....

Grüße Volker

RE: Wo ist der Rückwärtsgang geblieben?, 12.09.2021 22:46

Gelegentlich, nicht wirklich häufig, löst sich die Schraube oder bricht. Normalerweise blockiert dann das Getriebe. Könnte aber schon sein, daß sie so drinliegt, daß nur der RWG betroffen ist.

RE: Wo ist der Rückwärtsgang geblieben?, 13.09.2021 16:44

Hab jetzt von einem Freund vor Ort das Getriebe öffnen lassen. Er hat mir ein Foto geschickt. Wie vermutet, hat sich die Schraube der Wippe gelöst . Die Wippe liegt beidseitig im Eingriff. Genau in dieser Position müsste also die Schraube rausgefallen sein. Aber dort gibt es keine Möglichkeit, daß eine Schraube mit SW 20 durchfällt und auf nimmer Wiedersehen verschwindet. Ich bekomme eidesstattliche Versicherungen, daß - trotz abgelassenem Öl - keine Schraube zu finden ist...

Jetzt brauche ich euer Brainstorming! Schraube lassen wo sie sich versteckt? Schließlich wurden noch ca. 30 km problemlos gefahren nachdem der Rückwärtsgang sich verabschiedet hatte. Oder, wie spüle ich die Schraube aus dem Gehäuse? Durch die Ablassöffnung passt sie nicht?

wie riskant wäre ein Weiterfahren mit der lose im Gehäuse liegenden Schraube?

nächste Frage: wo bekomme ich eine solche spezielle Schraube her? Hat jemand von euch eine Krabbelkiste wo er so was finden könnte?

Grüße Volker

RE: Wo ist der Rückwärtsgang geblieben?, 13.09.2021 16:48

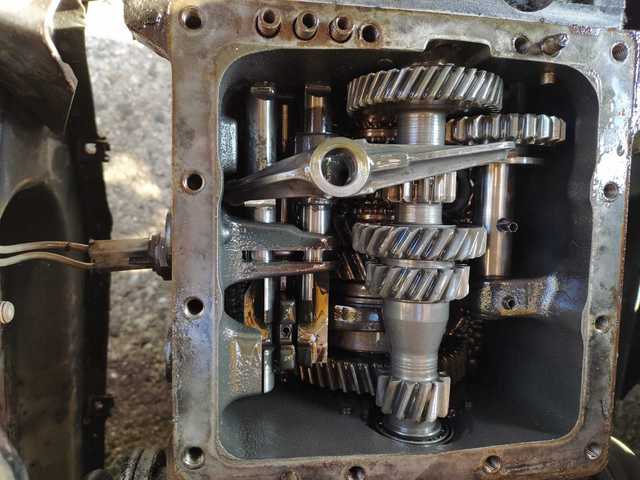

Hier noch das Foto. Genau so war die Situation nach öffnen des Deckels....

RE: Wo ist der Rückwärtsgang geblieben?, 13.09.2021 17:18

Moin Volker,

bloß nicht fahren, das gibt nur Ärger.

Versuch doch mal, mit einem Magneten an einem Draht, das Teil zu angeln!

Wenn das nicht funktioniert eine Differenzial-Schraube rausnehmen und mit dem Magneten unter den Getrieberädern angeln. Wenn das auch nichts wird, Getriebe ausbauen und die Schraube rausschütteln.

Der Blaue Thomas

RE: Wo ist der Rückwärtsgang geblieben?, 13.09.2021 18:01

Hör auf den Blauen. Und noch watt: Untersuche jedes Zahnrad genau mit einer Taschenlampe. Wenn da irgendwo auch nur ein kleines Stück einer Zahnflanke abgebrochen ist, wird sich das Getriebe auf den nächsten 5000 km ganz zerlegen. Nur die Flanken des RWG dürfen etwas mitgenommen aussehen.

RE: Wo ist der Rückwärtsgang geblieben?, 13.09.2021 20:53

Noch ne Lösung: R4D4 bietet grad so ein Drehgestell an. Da kannst Du Dir den Getriebeausbau sparen.

RE: Wo ist der Rückwärtsgang geblieben?, 13.09.2021 20:55

Sorry: Deine eigentliche Frage wurde nicht beantwortet: Ja, ich hab so Schrauben. Ich rück sie nur nicht gerne raus. Such mal Deine, Loctite, wieder rein, fertig.

RE: Wo ist der Rückwärtsgang geblieben?, 14.09.2021 18:20

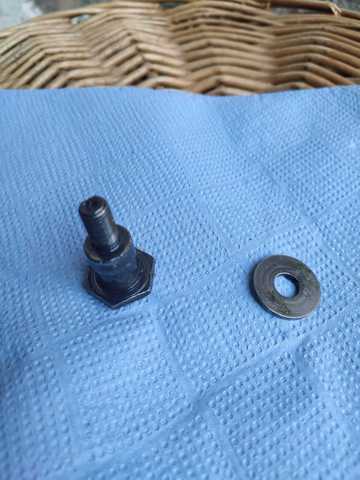

Nen Draht mit Magneten dran unter dem Getr.Radsatz durchgezogen. Geangelt wurde die Schraube und die dicke Scheibe. Die Wellscheibe bleibt weiterhin verschollen.

Ungeklärt für mich ist auch die Frage: Wie kann eine Schraube in der Länge und mit diesem dicken Kopf durch das Räderwerk wandern ohne überhaupt die geringste Macke zu bekommen?
Grüße Volker

RE: Wo ist der Rückwärtsgang geblieben?, 14.09.2021 18:50

Petry Heil Volker,

was für ein Fang, Glück gehabt. Wie so eine fette Schraube, da durchrutschem kann, die hat sich wahrscheinlich die richtige Lücke selber gesucht.

Die Wellscheibe liegt vieleicht unter dem Differenzial. Zwischen den Getriebewellen und dem Differenzial ist eine Trennwand, die hat im unteren Bereich eine Aussparung wegen der Ölverteilung. Da paßt auch Deine Angel durch, vieleicht hast Du Glück und bekommts das Ding zu fassen.

RE: Wo ist der Rückwärtsgang geblieben?, 20.02.2022 08:19

Kaum vorstellbar, aber wahr!
Gestern kommt meine Frau zu Fuß zurück vom Gassi gehen. Unser R4 hier in Deutschland hat auch keinen Rückwärtsgang mehr...

Deckel aufgeschraubt und die Sch... gesehen. Diesmal ist die Schraube abgebrochen, nicht nur raus gefallen.
Mit der Magnetangel in 2 Min. den Rest der Schraube gefunden, eine Wellscheibe und zwei große Bruchstücke einer weiteren Wellscheibe. Keine Spur von der dicken Scheibe.

Kann es sein, daß es Getriebe gibt, in denen die dicke Scheibe nicht verbaut wurde? In meinem Bucheli no. 640 ist im Bild 102 Seite 52 auch nur die Wellscheibe dargestellt. Wenn dem so wäre könnte ich mir ne lange weitere Suche sparen?!

Grüße Volker

Ach ja, alle 4 Vorwärtsgänge schalten und rasten ein, scheint nichts gravierendes passiert zu sein eim Durchwandern der Teile..

RE: Wo ist der Rückwärtsgang geblieben?, 20.02.2022 09:05

Moin Volker,

Übung macht den Meister, zeig doch mal dem Wenigschrauber, Deine sehr Gut funtionierende, selbstgebaute Magnetangel, in dem Beitrag selbstgebaute Werkzeuge.

Der Blaue
