Antriebswellen-Abmessungen, 19.02.2022 20:52

Hallo zusammen, ich bräucht mal nen Ratschlag. Ich bin auf der Suche nach ner Quelle für einen Satz neuer Antriebswellen für meinen 1980iger FASA R4.

Über Daparto gibt es ja reichlich Auswahl, allerdings bin ich gerade am Rätseln, wie die Längenangabe zu verstehen ist. Die heute ausgebauten AW hat auf der Werkbank eine Länge von 700mm, sie kann aber am Gelenk der Getriebeseite um Einiges zusammengeschoben werden. Wenn nun eine AW mit Länge 666mm und ansonsten passenden Daten (Durchmesser, Zähnezahl ..) bezieht sich das dann auf den eingebauten (zusammengedrückten) Zustand oder auf das "Werkbankmaß" ?

Bin für jede Lektion dankbar.

Grüße aus Unterfranken von Thomas

PS: es handelt sich um ein 354-90 Getriebe

RE: Antriebswellen-Abmessungen, 20.02.2022 13:14

Über die Suche findest du Toms Ratgeber für Antriebswellen.

RE: Antriebswellen-Abmessungen, 20.02.2022 14:27

Vielen Dank für den Hinweis, das ist ja ein Top-Dokument - hat Tom in Sachen R4-AW promoviert ?

Die frühen Baujahre scheinen ja ein ergiebiges Forschungsfeld zu sein

Antriebswellen-Abmessungen, 21.02.2022 14:11

Hallo Thomas,

ich habe einen Fasa R1125S mit 354er Getriebe, allerdings einen 73er, und stand vor einiger Zeit mal vor der gleichen Herausforderung.

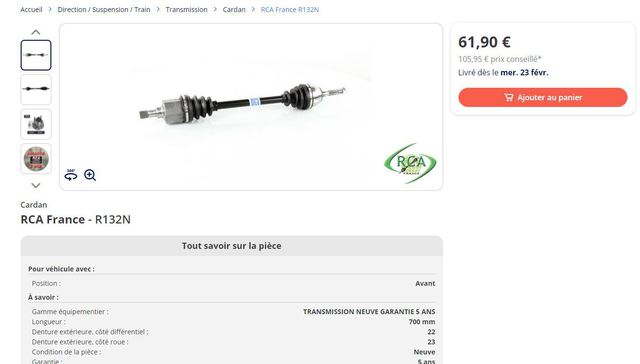

Ich habe mich damals für die "sichere Variante" entschieden und folgende Wellen gekauft.(700 mm)

Die "Ringe" habe ich dann aus folgender Quelle, da ich hier gelesen hatte, dass die vom F... nicht passgenau wären.

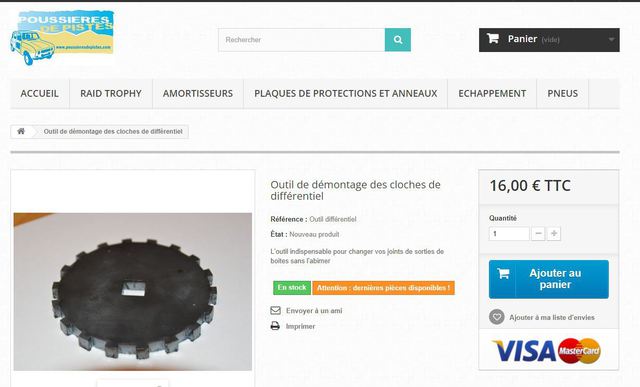

Und zu guter letzt noch ein Hinweis auf das Werkzeug um das Getriebe am Differential zu öffnen. (Ist genial, Ratsche drauf und gut iss)

Alles in allem, AWs passen, kein Ölverlust an den Dichtungen.
So wie es sein soll.

Gruss Dirk

RE: Antriebswellen-Abmessungen, 21.02.2022 21:05

Vielen Dank für die guten Tipps.
