Sicherungskasten Belegung , 07.03.2022 01:05

Und eine weitere Frage

(Sicherung 3 und 4 wurden mittlerweile getauscht, die Blinker sind jetzt wieder auf 5 Ampere abgesichert🙂)

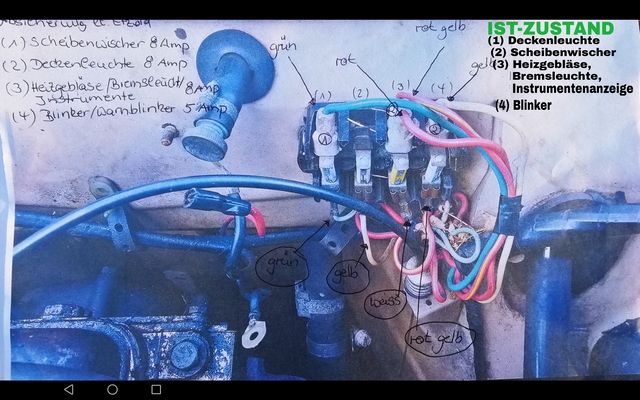

Normalerweise sollte ja auf Steckplatz 1 die Scheibenwischer sein und auf Platz 2 die Deckenleuchte, bei mir sind diese beiden  Steckplätze vertauscht (geprüft über sicherungsentnahme)

Hat das irgendwelche Auswirkungen?

[url=https://abload.de/image.php?img=screenshot_20220307_0cjki7.jpg][/url]

RE: Sicherungskasten Belegung , 07.03.2022 21:42

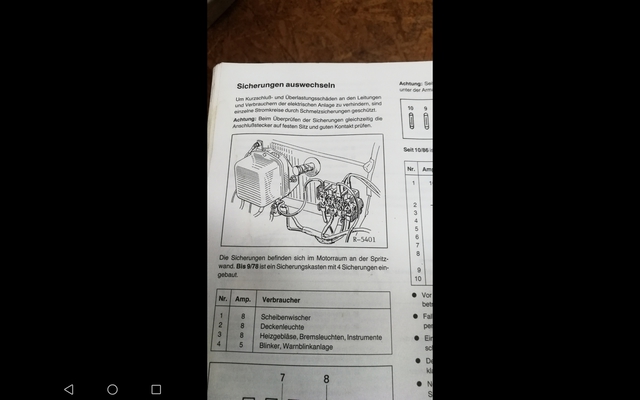

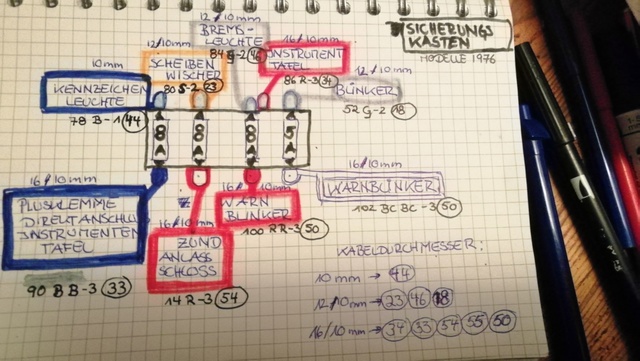

So, hab jetzt mit folgender legende aus dem M. R. 175 versucht, die eigentliche Belegung im sicherungskasten aus dem Schaltplan als Bild sichtbar zu machen.... Falls ich es falsch interpretiert habe, bitte ich um Richtigstellung 🙂

Aber vielleicht hilft es anderen ja  auch  weiter...?!

Legende :

Kennzahl /Farbe des Kabels / Kabelmuffe /Durchmesser /Organ     am Beispiel  Sicherungskasten (Modelle 1976)

    102        BC                                 BC              - 3                       50

bedeutet im Schaltplan  : Kabel Nr 102 /Farbe weiss/Muffe weiss/ Durchmesser 16/10   /"organ" warnblinkanlage

Ist meine Recherche bis hierhin erfolgreich?

Ich meine, dadurch entstehen für mich zwar bei mir wieder neue Fragen, aber die vertage ich jetzt erstmal... ☺️
