Schalthebel Reparatursatz Renault R4, R5, 17.04.2015 22:03

Hallo!

Kann mir jemand erklären, wie und in welcher Reihenfolge man diesen Kram montiert?

www.franzose.de/de/Renault/R4/Gangschaltung-Gestaenge/ANR81103/

Und wozu sind diese Buchsen da????

www.franzose.de/de/Renault/R4/Gangschaltung-Gestaenge/ANR81101/

Liebe Grüße, Volker

RE: Schalthebel Reparatursatz Renault R4, R5, 18.04.2015 00:24

Das weiße mus ins Schwarze, und zusammen müssen sie in das Auge der Schaltstange, da liegt das Friemelproblem. Die kleinen Stopfen packt der Ansgar vom Franzosen mit dazu, um unshier im Forum zu beschäftigen. Und wenn wir eine geeigneteVerwendung finden, verkauft er sie dann dafür. Bis dahin kannssese wegwerfen.

Viele Grüsse, thomas

RE: Schalthebel Reparatursatz Renault R4, R5, 18.04.2015 06:53

Hi Volker,

Ich habe mir diesen Satz auf dem Renaultoloog bei    R-Quatre.nl    geholt. Der hatte den Tips das Schwarze " Auge vorher in heisses Wasser zu legen.Hab es so gemacht und das flutschte sehr gut.

Kann euch diesen Händler nur empfehlen,oft viel bessere Qualität als der Franzmann.

Grüße Thilo

RE: Schalthebel Reparatursatz Renault R4, R5, 20.04.2015 15:19

Moin,

könnte es Vlt sein das die schwarzen Buchsen für das Stück Metallrohr ist, welches das Schaltgestänge durch die Spritzwand führt?

Gruß Jan

RE: Schalthebel Reparatursatz Renault R4, R5, 20.04.2015 15:36

Wenn ich mich recht erinnere, saß da zumindest zum Innenraum hin eine erheblich dickere Buchse aus Gummi drin (war innen oder außen gerillt).

RE: Schalthebel Reparatursatz Renault R4, R5, 20.04.2015 18:19

Hallo Freunde,
hier ehren wir jetzt die falsche Sache durch fleissiges Nachdenken:

Diese Stopfen sind am R4 absolut nicht vorhanden. Möglicherweise gibt es noch irgendeinen kuriosen Rasentraktor mit noch kurioserem Getriebe, wo diese Teile irgendwas zustopfen. Oder der freundliche Plastikfabrikant hat einfach ein paar Verpackungsteile übrig und läßt sie tapfer mit in die Tüte füllen. Es gibt ja in andern Länderen keine gelben Säcke.... Ich galube, wir reden hier mal wieder in Ecki‘s Sinne von der Rundablage!

thomas

RE: Schalthebel Reparatursatz Renault R4, R5, 20.04.2015 19:06

Nun, so ganz unnütz sind die Dinger natürlich nicht.
Das zusammensetzen der Teile verlangt doch ein wenig Kraftaufwand, und da kann einem schon die Luft zu wenig werden.

ACHTUNG: Link

RE: Schalthebel Reparatursatz Renault R4, R5, 20.04.2015 20:17

Schon möglich lieber Alois,

oder dachten die Verpacker dabei gar an einen ganz anderen Ort wo man sich die Dinger hinstecken kann.... *GRINNS* ....?

Alles Liebe,

Hans

RE: Schalthebel Reparatursatz Renault R4, R5, 20.04.2015 23:55

Nä!!

Wie sagt doch der rheinische Physiklehrer in der Feuerzangenbowle: Bäh, wat habt iihr fürene fiese Charakter!

RE: Schalthebel Reparatursatz Renault R4, R5, 21.04.2015 07:48

Hi zusammen,

" />

So wird das Set in Holland beworben, diese Stopfen gibt es dort nicht. Wie gesagt die beiden Schwarzen Gummis unbedingt in heisses Wasser legen sonst bricht man sich die Finger. Bei beiden muss das Weiße in das Schwarze.

Das Set  "Oog Versnellingspook"  ist für die Stange die vom Getriebe hoch kommt. Das andere Set für die Durchführung der Schaltstange auf dem Kühler.

Ich hatte nicht gedacht das es so viel ausmacht, aber Schaltgestänge ist dann echt sauberer geführt , insgesamt wirkt alles straffer und exakter.

Grüsse Thilo

RE: Schalthebel Reparatursatz Renault R4, R5, 19.01.2016 11:45

Hallo zusammen,

Darf ich diesen Thread nochmals hoch holen bitte...

hab bei meinem "neuen" gerade mal die Technik inspiziert und ein kleines Service gemacht, von den Kerzen bis zum Verteiler über Öle und Filter...

Das Spiel am Schalthebel ist wirklich abenteuerlich, die Führung dazu ebenfalls ;) die Buchse zwischen Schaltgestänge und Getriebehebel ist bestimmt um 1cm grösser als der Durchmesser des Getriebehebels.

Jedenfalls hat die Stange die beim Getriebe herauskommt auch schon erhebliches horizontales Spiel, denkt ihr es reicht den hier beschriebenen Reperatursatz zu verbauen oder muss ich da tiefer rein? Ich weiß, Ferndiagnose unmöglich, aber Erfahrungswerte sind meinstens mehr wert ;)

Roman

RE: Schalthebel Reparatursatz Renault R4, R5, 20.01.2016 21:34

Roman ich kann dich beruhigen, was die Verbindungen der Schaltstange mit der Getriebestange angeht:

Das ist eine so genial einfache Konstruktion, die im Gegensatz zu manchen Schaltgestängen in alten Bullys oä. bei jedem Spiel noch funtioniert. Blöd wird es erst, wenn die Nylon Buchsen weg sind und das Gummi die Schaltbewegung bremst...

Gruß Tom

www.faktor4.de/R4.htm

RE: Schalthebel Reparatursatz Renault R4, R5, 21.01.2016 11:54

Diese Buchsen gehören an manche R5-Modelle, am R4 haben sie nix zu suchen.

RE: Schalthebel Reparatursatz Renault R4, R5, 21.01.2016 14:04

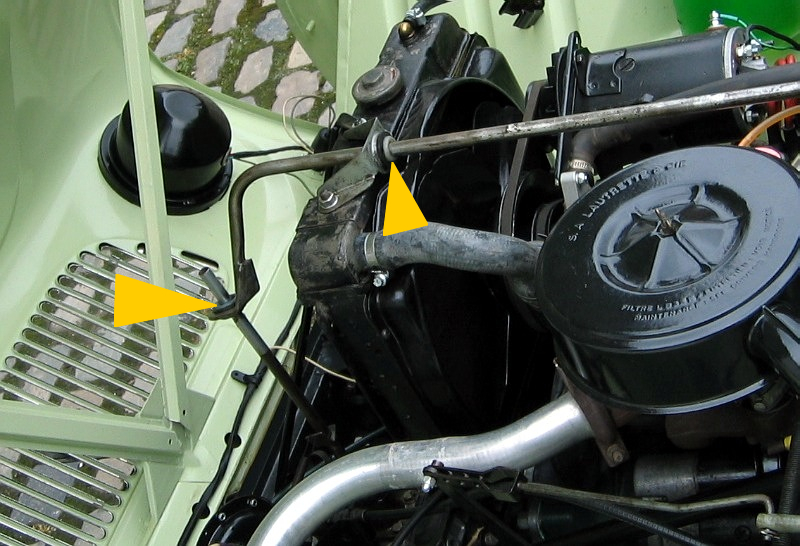

Damit keine Missverständnisse aufkommen:

Ich spreche von diesen Buchsen:

Gruß
Tom

RE: Schalthebel Reparatursatz Renault R4, R5, 21.01.2016 14:20

ja die meinte ich auch ;) DANKE

hab jetzt den Rep.Satz bestellt - mal sehen ob sie passen

RE: Schalthebel Reparatursatz Renault R4, R5, 17.03.2022 15:34

Hallo,

Die beiden schwarzen kleinen Plastikbuchsen sind nur für den R5 in der Spritzwand.

Beim R4 einfach die weisse Teflonbuchse mit etwas Spüli in die schwarze Gummimuffe drücken und das ganze dann für 5 Minuten in heisses Wasser legen.

Dann in das Blechauge eindrücken und die Gummilippe von unten leicht mit einem Schraubenzieher oder Löffel um die Ecke ziehen.

Grüße Christof

RE: Schalthebel Reparatursatz Renault R4, R5, 17.03.2022 20:39

Hallo SolaR4Tom, du kannst auf den Getriebestock ein Schlauchstueck aufstecken, ihn so verdicken und so das Spiel beseitigen. Du wirst aber merken das ein Schalten dann schwierig ist. In dieser Buchse ist  ein gehöriges Spiel gewollt

Grüße. Falk

RE: Schalthebel Reparatursatz Renault R4, R5, 17.03.2022 20:51

Hallo Leute, der Drops ist gelutscht 🤪
