Suche Maße für Werkzeug B.Vi. 494 zum Lösen der Differentialringmutter, 24.08.2020 13:48

Moin,

ich habe derzeit einen „Lehrling“ in meiner Werkstatt. Er soll erste Erfahrungen im Bearbeiten von Metall erlernen, sprich Feilen, Sägen und Bohren. Ziel ist das er nächstes Jahr einen Ausbildungsplatz als Triebwerkmechaniker bekommt.

zum üben habe ich mir ein Werkzeug überlegt, was mein Lehrling selber gebrauchen kann. Damit wurde gestern begonnen. Dabei kam von meinem Lehrling das Angebot er könne ja auch ein Werkzeug für mich feilen.

,,Ja, warum nicht? Mir fällt bestimmt was ein."

Mir ist was eingefallen und zwar das Werkzeug zum Lösen/Festziehen der seitlichen Schrauben am Getriebe wo die Antriebswellen eingesteckt werden.

Das durfte ich mir bei der Überholung meines Getriebes vom Thomas ausleihen. Ist schonwieder ein Jahr her. Damals habe ich nicht daran gedacht das Werkzeug mal zu vermessen. Hat das schonmal jemand vermessen und könnte mir die Maße geben? Leider kann man das Werkzeug nicht einfach auf den Scanner werfen, weil auf beiden Seiten ein Zylinder angeschweißt ist, sonst wäre das am einfachsten…

Außendurchmesser und Innendurchmesser der Front, Zahnbreite und Innendurchmesser der Rückseite müsste zum Konstruieren ja reichen.

Lieben Gruß
Jan

RE: Suche Maße für Werkzeug B.Vi. 494 zum Lösen der Differentialringmutter, 24.08.2020 16:22

Wie lange bleibt dieser Lehrling?  Oder: Was feilt er als Nächstes?

fragt thomas

RE: Suche Maße für Werkzeug B.Vi. 494 zum Lösen der Differentialringmutter, 24.08.2020 18:33

Tag zusammen,

ich bin auch einer von den Neuen hier im Forum, und habe auch seit kurzem einen 82 er R4

Ich habe auch gleich zu Beginn die Simmerringe der Antriebswellen Wechsel müssen. Dabei habe ich festgestellt gestellt, dass der Krümmerschlüssel von BMW Motorrädern aus den Baujahren 1970 bis in die 80 er Jahre sehr gut in die Mutter passt, selbst bei eingebautem Getriebe lässt sich so arbeiten.

Grüsse aus Braunschweig

Henning

RE: Suche Maße für Werkzeug B.Vi. 494 zum Lösen der Differentialringmutter, 24.08.2020 18:52

https://abload.de/img/afa5c1d9-4591-438f-81xj5j.jpeg

So sieht der  Krümmerschlüssel aus.

RE: Suche Maße für Werkzeug B.Vi. 494 zum Lösen der Differentialringmutter, 24.08.2020 19:04

Moin Thomas,

was er als Nächstes feilen darf weiß ich noch nicht, auch weiß ich nicht wie motiviert er ist. Warten wir mal ab wie gut sein nächstes Werkzeug wird und dann können wir über eine Serienfertigung reden ;-)

Hallo Henning,

Gruß aus Lehrte. Wir sind sozusagen Nachbarn

Dein Schlüssel sieht gut und passend aus. Ich habe keinen akuten Bedarf an dem Werkzeug, aber Haben ist besser als Brauchen und die Gelegenheit ist günstig.

RE: Suche Maße für Werkzeug B.Vi. 494 zum Lösen der Differentialringmutter, 24.08.2020 23:43

Sechskant: 26, Höhe 2o
rund außen dito
Länge inkl. Sechskant 54
Rund innen 24, Länge 4o
Scheibe 8
Ø Scheibe Zahnzwischenraum 87

Zahnabstand 1o
Zahnbreite 6.5
Zahnhöhe vorne 4.2
Zahnhöhe hinten 3.2

alle Angaben in Millimeter.
Und nächstes Mal behalt das Dingen gefälligst, solang ichs nicht brauche.

LG Thomas

RE: Suche Maße für Werkzeug B.Vi. 494 zum Lösen der Differentialringmutter, 25.08.2020 07:58

Danke Thomas fürs Vermessen! Ich bin gespannt ob es etwas wird

Und Werkzeug gibt man nach Benutzung sofort zurück! Sonst steht der Verleiher 8 Wochen später da, brauch das Werkzeug dringend und hat schonwieder vergessen wem er es ausgeliehen hat. Ich kenne sowas...

Lieben Gruß
Jan

RE: Suche Maße für Werkzeug B.Vi. 494 zum Lösen der Differentialringmutter, 25.08.2020 08:36

Hallo ihr Lieben.
Für alle die keinen Lehrling oder Praktikant haben, welcher bluten soll,

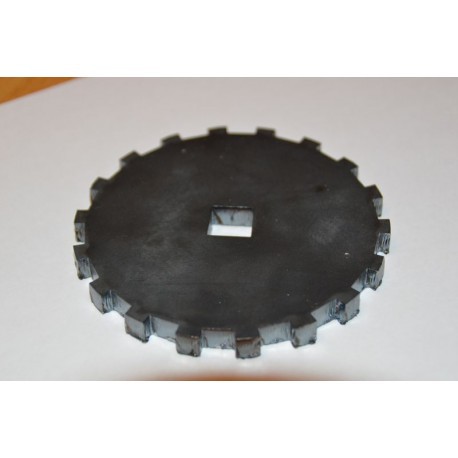

gibt es so ein Teil für 12,50 NEU.

boutique.poussieresdepistes.com/prestashop/home/97-outil-de-demontage-des-cloches-de-differentiel.html

RE: Suche Maße für Werkzeug B.Vi. 494 zum Lösen der Differentialringmutter, 25.08.2020 13:13

---

garten_joe:

gibt es so ein Teil für 12,50 NEU.

boutique.poussieresdepistes.com/prestashop/home/97-outil-de-demontage-des-cloches-de-differentiel.html

Viele Grüße aus Speyer von Detlev

---

Wow, ein mehr als fairer Preis. Bestimmt Lasergeschnitten.

RE: Suche Maße für Werkzeug B.Vi. 494 zum Lösen der Differentialringmutter, 26.08.2020 10:31

@Thomas: Da fehlt noch der Durchmesser der Scheibe außen oder die Zahnlänge ....

Müssen die Zähne tatsächlich schräg sein ? Bei Poussi sieht das so aus, als wären sie gerade, und ich meine das geht auch.

Viele Grüße

Ralf

RE: Suche Maße für Werkzeug B.Vi. 494 zum Lösen der Differentialringmutter, 26.08.2020 11:01

---

cbi-ac:

@Thomas: Da fehlt noch der Durchmesser der Scheibe außen oder die Zahnlänge ....

Müssen die Zähne tatsächlich schräg sein ? Bei Poussi sieht das so aus, als wären sie gerade, und ich meine das geht auch.

---

Moin,

Durchmesser der Scheibe außen habe ich mir berechnet (87+4,2=91,2).

Ich habe das Ganze am Pc konstruiert, komme aber nicht ganz mit hin.

-Wenn ich die 10mm Zahnabstand beim Innendurchmesser 87 annehme wird mein letzter Zahnabstand nur 7,8mm statt 10mm

-Wenn ich die 10mm Zahnabstand beim Außendurchmesser 91,2 annehme wird mein letzter Zahnabstand 14,8mm statt 10mm

Die Wahrheit liegt also irgendwo dazwischen. Ich beschäftige mich nochmal damit.

Ich meine die Nuten in der Differentialringmutter werden nach hinten flacher, daher sitzt das Werkzeug mit schrägen Zähnen sicherlich besser. Gerade Zähne werden vermutlich ausreichen.

Lieben Gruß
Jan

RE: Suche Maße für Werkzeug B.Vi. 494 zum Lösen der Differentialringmutter, 26.08.2020 11:37

Hallo,

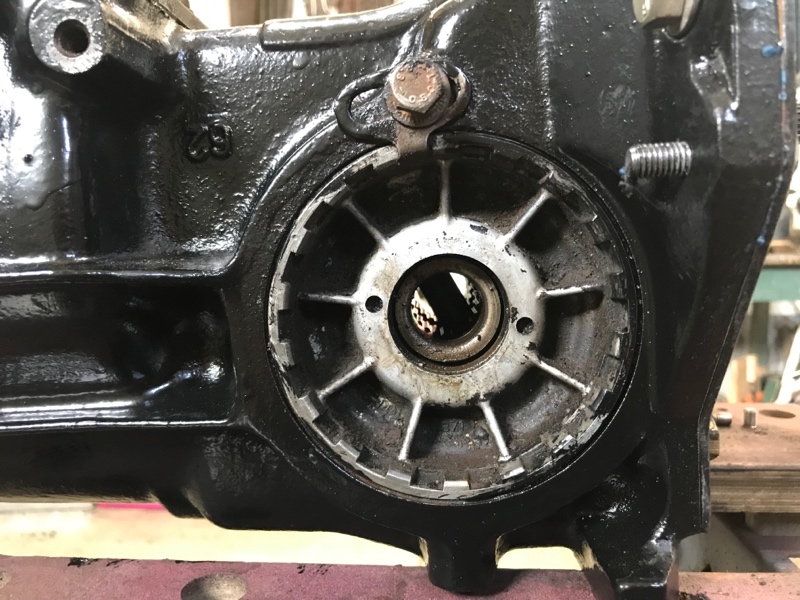

ich hatte ja die Mutter vor einiger Zeit gelöst  .

Das die Nuten nach hinten flacher werden kann ich auf jeden Fall bestätigen.

Hatte mir einen "Schlüssel " mit zwei Zähnen gebaut.  Und die müssen meines Erachtens nach schräg sein, sonst ist die Angriffsfläche zu gering.

RE: Suche Maße für Werkzeug B.Vi. 494 zum Lösen der Differentialringmutter, 26.08.2020 12:06

Jan, ich meß nachher nochmal im hellen nach, und dann an noch mehr Stellen.

RE: Suche Maße für Werkzeug B.Vi. 494 zum Lösen der Differentialringmutter, 27.08.2020 20:12

Sechskant: 26, Höhe 21,5
rund außen 25,8
Länge inkl. Sechskant 54,3
Rund innen 23,9, Länge 39,3
Scheibe 8,5
Ø Scheibe Zahnzwischenraum 87,2

Zahnabstand 10
Zahnbreite 6.2
Zahnhöhe vorne ?
Zahnhöhe hinten ?

aussenø aussenseite 95,8
aussenø innenseite 94

alle Angaben in Millimeter.

Das habe ich heute gemessen.

RE: Suche Maße für Werkzeug B.Vi. 494 zum Lösen der Differentialringmutter, 27.08.2020 23:06

---

garten_joe:

Hallo ihr Lieben.
Für alle die keinen Lehrling oder Praktikant haben, welcher bluten soll,
gibt es so ein Teil für 12,50 NEU.

boutique.poussieresdepistes.com/prestashop/home/97-outil-de-demontage-des-cloches-de-differentiel.html

Viele Grüße aus Speyer von Detlev

Ein Renault ohne Rost ist eine Fälschung!!!!


Homepage:www.renault-schrauber.de

---

Hallo Detlev,

kennst Du die Versandkosten bei diesem Anbieter für den Versand nach Deutschland?
Liefert er überhaupt nach D?
Wurde auf der Seite nicht schlau und möchte nicht bestellen, nur um die Versandkosten zu sehen.

Grüße
Wolfgang

RE: Suche Maße für Werkzeug B.Vi. 494 zum Lösen der Differentialringmutter, 28.08.2020 06:46

Hallo Wolfgang. Bestellt habe ich bei diesem Anbieter schon öfter. Es sind halt die normalen Versandkosten, die aus Frankreich anfallen.
Immerhin müssen sich  ja 2 Paketdienste darum kümmern.Vermutlich wäre es geschickt mehrere oder noch andere Artikel zu bestellen.

RE: Suche Maße für Werkzeug B.Vi. 494 zum Lösen der Differentialringmutter, 28.08.2020 06:48

Wenn hier noch mehrere dieses Teil bei mit ordern, würde ich eine Sammelbestellung machen.

Kostet 12,5 Euro plus Versand.

Viele Grüße aus Speyer von Detlev

Ein Renault ohne Rost ist eine Fälschung!!!!


Homepage:www.renault-schrauber.de

RE: Suche Maße für Werkzeug B.Vi. 494 zum Lösen der Differentialringmutter, 28.08.2020 08:12

Morjeen Detlev,

ich würde mitbestellen . Dann können wir uns ja das Porto teilen .

RE: Suche Maße für Werkzeug B.Vi. 494 zum Lösen der Differentialringmutter, 28.08.2020 10:40

Bin auch dabei !

Ralf

RE: Suche Maße für Werkzeug B.Vi. 494 zum Lösen der Differentialringmutter, 28.08.2020 10:46

Wenn ich der Lehrling wäre, würde ich auch bestellen spart viel Zeit und

RE: Suche Maße für Werkzeug B.Vi. 494 zum Lösen der Differentialringmutter, 28.08.2020 20:26

Hallo, ich wäre auch dabei wenn’s noch möglich ist

Gruß Michael

RE: Suche Maße für Werkzeug B.Vi. 494 zum Lösen der Differentialringmutter, 28.08.2020 21:02

Hallo Michael, ja ist noch möglich. Ich sammle noch bis nächste Woche.
Einfach eine PN mit der Adresse schicken. Oder über meine Homepage.

RE: Suche Maße für Werkzeug B.Vi. 494 zum Lösen der Differentialringmutter, 30.08.2020 22:53

Um nochmal auf die anfängliche Frage zurückzukommen: Jan hat inzwischen die korrekten Maße, incl Fehlerkorrektur.
Im Hellen betrachtet, eröffnet sich auch einem Nichtmetaller der genaue Herstellungsprozess.
- Planscheibe 8mm stark im Längsschnitt konisch auf D= 96/94 mm gedreht.
- Zahnzwischenräume mit einem ebenfalls komischen Fräser mit Flankenabstand 16.5 mm hergestellt.

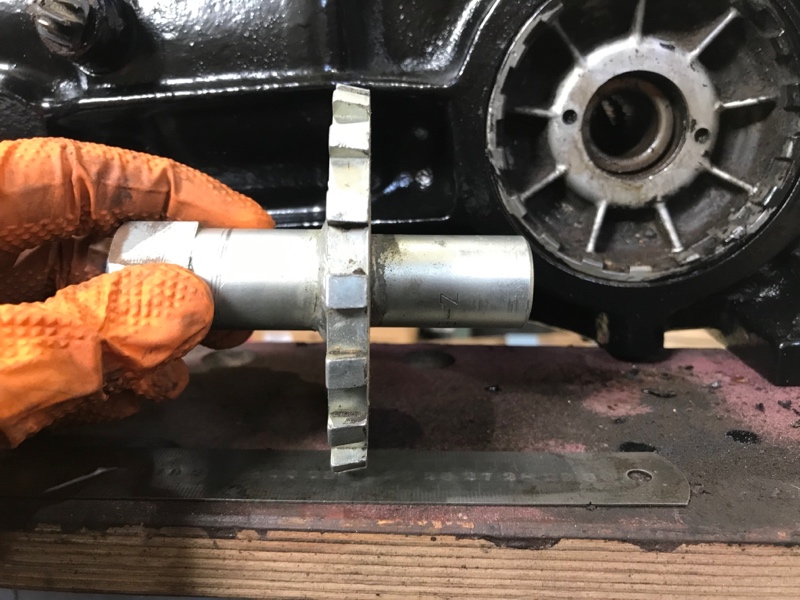

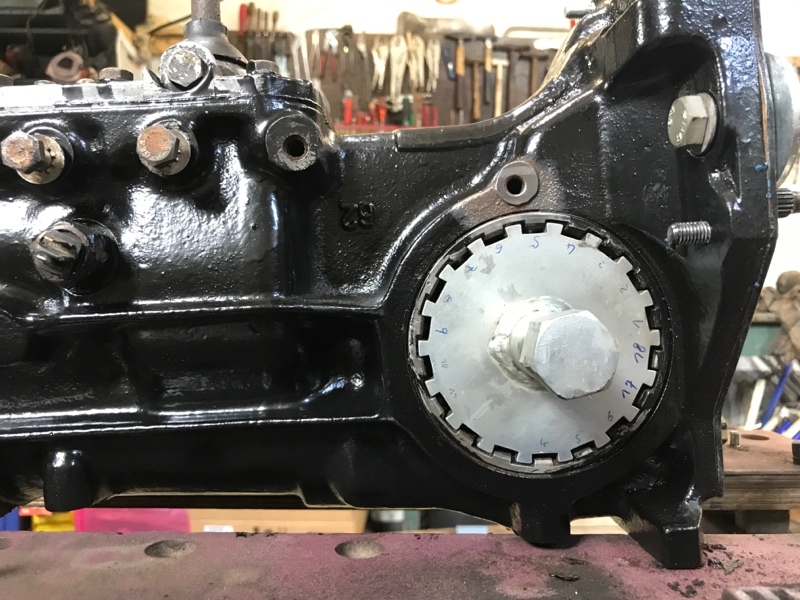

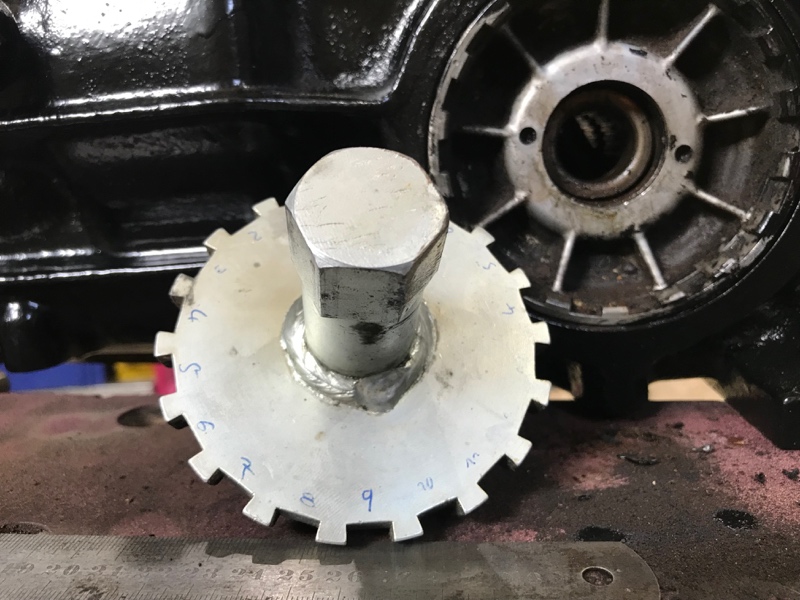

Die Zähne sind am Fuß schmaler als in der Krone. Das kann man auf Jans Bildern in der Draufsicht gut sehen, ich habs beim vermessen im fahlen Lichterschein nicht erkannt. Hintergrund ist, daß das Werkzeug ins Volle greifen soll und nicht an der Kante ansetzt, da die Mutter in dem Bereich nicht gefräßt ist.

Thomas

RE: Suche Maße für Werkzeug B.Vi. 494 zum Lösen der Differentialringmutter, 31.08.2020 13:43

Hallo Detlev,

ich hätte auch gern eins.

Viele Grüße
Wolfgang

RE: Suche Maße für Werkzeug B.Vi. 494 zum Lösen der Differentialringmutter, 07.06.2022 17:09

Liebe Leute,

ich habe zwar vor einiger Zeit auch so ein Zahnscheibenwerkzeug für die Differentialmutter von Boutique Poussières de Pistes geordert, aber das kommt einfach nicht an Land. Das klemmt irgendwo auf dem Transportweg nach D.

Ich brauche das Teil aber nun dringend. Gibt es jemanden, der das vorübergehend nicht oder gar nciht mehr braucht und mir auf kurzem Wege zur Verfügung stellen kann?

Gern hole ich auch aus dem Raum zwischen Braunschweig und Magdeburg ab, falls ein Gleichgesinnter hier wohnt.

Und: gibt es konkrete Produktempfehlungen betr. Silikondichtmasse für die Neuabdichtung der Differentialmutter?

Danke vorab

Tom

RE: Suche Maße für Werkzeug B.Vi. 494 zum Lösen der Differentialringmutter, 07.06.2022 20:53

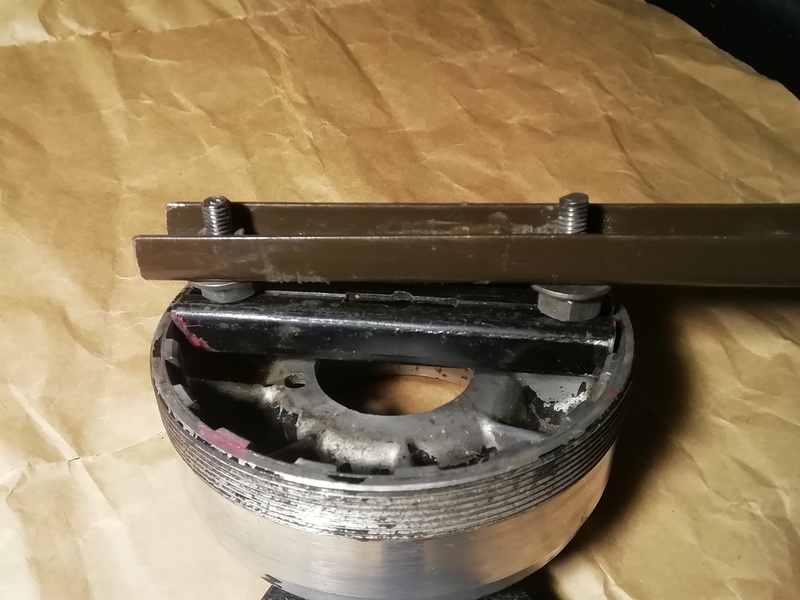

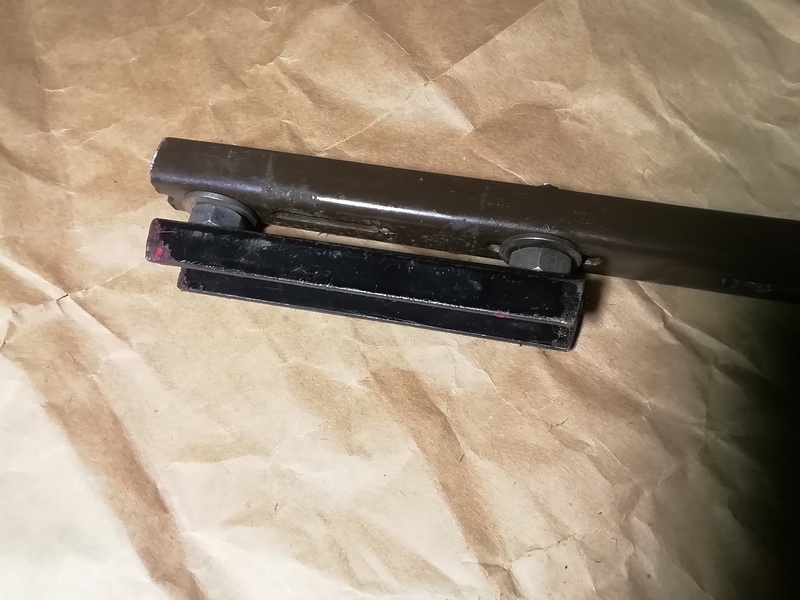

Hallo liebe R4 Freunde, hier mein Werkzeug dazu. Es sind Teile eines bekannten Regalsystems aus dem Baumarkt.

RE: Suche Maße für Werkzeug B.Vi. 494 zum Lösen der Differentialringmutter, 07.06.2022 20:56

RE: Suche Maße für Werkzeug B.Vi. 494 zum Lösen der Differentialringmutter, 07.06.2022 21:45

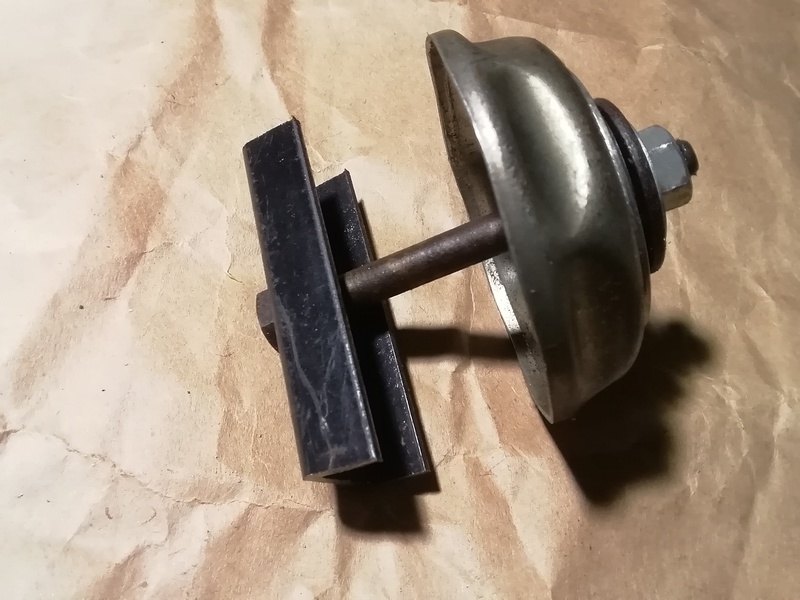

Und hier noch die Fahrradklingel zum Eindrücken des Simmerrings.

RE: Suche Maße für Werkzeug B.Vi. 494 zum Lösen der Differentialringmutter, 08.06.2022 18:41

@ HEXL74

Hallo Tom du hast eine PM von mir
