Zündverteiler prüfen mit Prüfbank Souriau 1264, 07.02.2021 22:11

Kleines update im September 2021:

Nachdem ich aktuell mehrere Anfragen zur Überprüfung von Zündverteilern hatte, muss ich Euch darüber informieren, dass ich nicht mehr Besitzer der Prüfbank bin.

Aber sie ist in "der Familie" geblieben und Ihr könnt Euch bei Bedarf vertrauensvoll übers Forum per PM an R4D4 Thomas wenden.
Er ist nämlich mittlerweile der Herr der Zündverteilerprüfbank

Gruß Tom

-------------------------------------------------------

Hallo Leute,

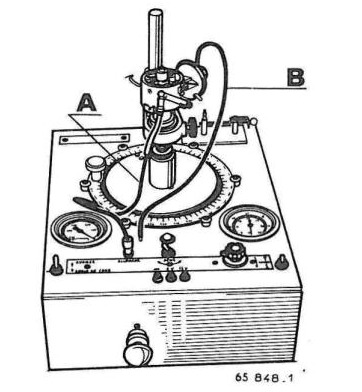

Vor Jahren habe ich mir mal die geheimnisvolle Zündverteilerprüfbank gewünscht, die ich nur ansatzweise von einer Skizze im MR61 kannte.

Grund war mein damaliger Zündverteiler in fragwürdigem Zustand, von dem ich nicht wusste, ob er noch brauchbar war.
Dabei geht es weniger (aber natürlich auch) um verschlissene Nocken der Verteilerwelle oder das Spiel der Verteilerwelle, sondern vielmehr darum, ob die Fliehkraftverstellung ordentlich funktioniert!
Manchen Autofreunden ist garnicht bekannt, dass sich eines der wichtigsten Details im versteckten "Keller" des Verteilers nämlich unterhalb der Zündkontaktplatte befindet und dass die Verteilerwelle nicht eine Welle ist, sondern aus 2 gegeneinander verdrehbaren Teilen besteht (Antriebswelle und Nockenwelle).
Das hat seinen Grund:
Bekanntlich dauert ein Verbrennungsvorgang immer gleich lang. Deshalb muss eine Zündung dieser Tatsache Rechnung tragen und dafür sorgen, dass die Verbrennung im Zylinder im Leerlauf genauso abgeschlossen ist, um den Kolben mit dem höchsten Druck nach unten drücken zu können, wie bei 5000 Umdrehungen. Nur dass bei 5000 Umdrehungen dafür vieeeel weniger Zeit zur Verfügung steht! Das kann man nur ausgleichen, indem man mit zunehmender Drehzahl die Verbrennung einfach früher beginnen lässt. Dafür sorgt der intakte Zündverteiler mit einer mindestens 2 stufigen Fliehkraftregelung, bei der die unten im Motor steckende Verteilerwelle mit steigender Drehzahl ihr separates Oberteil mit den 4 Nocken für den Zündkontakt mit Hilfe der Fliehkraftverstellung etwas verdreht und damit den Zündzeitpunkt drehzahlgesteuert verlagert.
Und das ist nicht wenig:  6° im Leerlauf werden bei 3000 U/min in der Praxis mal gerne 30° Vorzündung!
Man kann einen ersten Test dieser Funktion von Hand durchführen: wenn man die Verteilerkappe abnimmt und bei stehendem Motor den Verteilerfinger beim R4 nach rechts dreht, sollte er sich ein paar Winkelgrade gegen Federdruck bewegen lassen und beim Loslassen wieder zum Ausgangspunkt zurückdrehen. Wenn nicht, ist da was faul...

Aber zurück zur geheimnisvollen Zündverteilerprüfbank: Letztes Jahr ist sie mir plötzlich unverhofft "zugelaufen" (jetzt, wo ich sie längst nicht mehr benötige).
Ich konnte mir die Gelegenheit jedoch nicht entgehen lassen und habe sie trotz ihres traurigen Zustandes gekauft und aufwändig restauriert, bzw. zu neuem Leben erweckt, in Corona Zeiten ein guter Zeitvertreib.

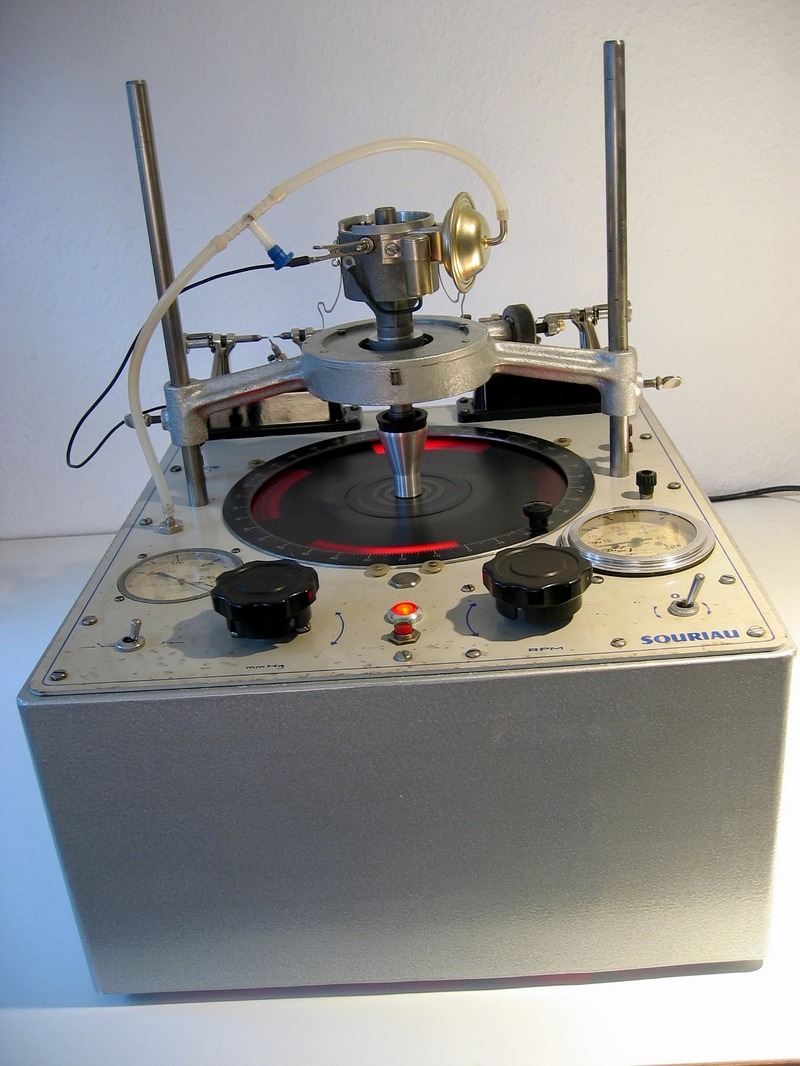

Und nun steht sie da mit ihren 25 Kilo Gewicht und einem halben Meter mal einem halben Meter Grundfläche:
Eine Zündverteiler Prüfbank Souriau 1264.

Hier kann man das gute Stück sogar in Aktion sehen.

Vielleicht werde ich sie irgendwann verkaufen, aber ich dachte mir:
Bei Bedarf könnte ich auch für R4 Freunde Zündverteilerprüfungen durchführen (wobei die Prüfbank auch für markenfremde Zündverteiler geeignet ist).
Sollte also jemand von Euch Bedarf für eine komplette Prüfung des Zündverteilers haben, kann er mir gerne eine PM schreiben.

Mit der Prüfbank kann ich alle Verteilerprobleme diagnostizieren: Mechanischer Verschleiß (Ausgeschlagene Welle, ungleicher Nockenverschleiß), Fliehkraftkennlinie, Kennlinie der Unterdruckverstellung (verändert den Zündzeitpunkt zusätzlich lastabhängig), falscher Schließwinkel...

Einen verschlissenen Verteiler kann ich bei dieser Gelegenheit mangels Ersatzteilen nicht neu aufbauen.
Ich kann jedoch bei der Prüfung den Kontaktabstand/Schließwinkel präzise einstellen oder mitgelieferte neue Zündkontakte bei dieser Gelegenheit einbauen und ebenso einstellen.

Wie gesagt, wenn jemand von Euch Interesse an so einer Prüfung hat, kann er mir gerne eine PM senden.

Gruß Tom

www.faktor4.de/R4.htm

RE: Zündverteiler prüfen mit Prüfbank Souriau 1264, 07.02.2021 22:58

Chapeau, mein Lieber, chapeau!

RE: Zündverteiler prüfen mit Prüfbank Souriau 1264, 07.02.2021 23:10

Moin Tom,

von so einem Ding habe ich schon lange geträumt. Da ich ein großer Fan von Zündkontakten bin, war ich mir nie sicher wie die Fliekraft- und Unterdruckverstellung wirklich regelt. Es stehen zwar die beiden Kurven auf dem Verteiler drauf, aber altersbedingt ist von den Werten nicht viel übrig.

Als Ersatzteil-Quelle sind die China-Verteiler gut. Von meinem China-Verteiler lassen sich alle Teile in einen Ducellier umbauen.

Ich werde mich bei Dir melden, wegen dem Zündverteiler.

Grüße aus dem schneefreien Norden, der Blaue Thomas

RE: Zündverteiler prüfen mit Prüfbank Souriau 1264, 08.02.2021 10:23

Guten Morgen Tom,

tolles Gerät, schön aufgearbeitet, steht Deinem wunderschönen grünen R 4 nix nach! Wirklich!!

Viel Spaß damit, viele Grüße an alle!

Ansgar

RE: Zündverteiler prüfen mit Prüfbank Souriau 1264, 08.02.2021 21:00

Hallo Tom,

toll - find ich richtig gut!

Zum besseren Verständnis:
Verstellung des Öffnens und schliessens per Drehzahl und Druck und Kurve verstehe ich.

Aber wie funktionert das Messprinzip zum "Zappeln" der ausgeschlagenen Welle?

Gruß Jan

RE: Zündverteiler prüfen mit Prüfbank Souriau 1264, 09.02.2021 00:28

Hallo Jan,
dann variieren die Schließwinkel untereinander bei steigenden Drehzahlen, es treten Winkelverschiebungen zwischen den 4 Schließzeiten auf, die Schließzeiten wandern, etc.
Da gibt es einige zuordbare Parameter und Toleranzen, die man überprüft...

Gruß Tom

RE: Zündverteiler prüfen mit Prüfbank Souriau 1264, 09.02.2021 11:12

Hallo Tom.
Das hast Du ja prima aufbereitet. Da kniet sich nicht jeder so rein wie Du.
Hast Du jetzt auch vor die Verteilerprüfung ais Dienstleistung anzubieten?
Irgendwie muß ja das ausgegebene Geld wieder rein kommen und dieser
Job wäre super im Homeoffice zu machen.

RE: Zündverteiler prüfen mit Prüfbank Souriau 1264, 09.02.2021 18:24

das Ding ist ja total geil !!!

Glückwunsch

RE: Zündverteiler prüfen mit Prüfbank Souriau 1264, 09.02.2021 21:43

Respekt, tolle Arbeit die du da geleistet hast

RE: Zündverteiler prüfen mit Prüfbank Souriau 1264, 26.09.2021 11:06

Kleines update im September:

Nachdem ich aktuell mehrere Anfragen zur Überprüfung von Zündverteilern hatte, muss ich Euch darüber informieren, dass ich nicht mehr Besitzer der Prüfbank bin.

Aber sie ist in "der Familie" geblieben und Ihr könnt Euch bei Bedarf vertrauensvoll übers Forum per PM an R4D4 Thomas wenden.
Er ist nämlich mittlerweile der Herr der Zündverteilerprüfbank

Gruß Tom

RE: Zündverteiler prüfen mit Prüfbank Souriau 1264, 26.09.2021 11:13

Und ich muß sagen, daß Tom eine Arbeit geleistet hat, der man nicht oft im Leben begegnet.
Mittlerweile hab ich 3 Stück drauf gehabt. Es ist ein Träumchen.

ein sich verneigender Thomas

RE: Zündverteiler prüfen mit Prüfbank Souriau 1264, 13.06.2022 11:03

mal ne Frage zum Zündverteiler: kann ich den so wie der ist ins Ultraschallbad legen und reinigen oder ist der danach platt?

RE: Zündverteiler prüfen mit Prüfbank Souriau 1264, 13.06.2022 11:52

platt wird er nicht sein aber 1. halte ich von den

billigen ultraschall geräten eh nicht viel 2. Gehört zum

verteiler überholen eh das nachschmieren und dazu

Muss er eh zerlegt werden.

RE: Zündverteiler prüfen mit Prüfbank Souriau 1264, 13.06.2022 13:22

So da sind wir ja schon mal zwei,die von den billigen Ultraschall nicht viel halten! aber warum unterstellst du direkt das ich ein billiges habe? glaube nicht das ich dich schon mal in meiner Werkstatt gesehen habe!!  LOL

RE: Zündverteiler prüfen mit Prüfbank Souriau 1264, 13.06.2022 13:34

Ok hab nicht dich oder deine werkstatt gemeint eher diejenigen die glauben dass man mit einem billigding motorteile sauberkriegt. Mit einem "richtigen" ist das sicher möglich. Aber da man den verteiler sowieso meist zerlegt... der vom markenfremden oldie ist mit stahlwolle und benzinlappen auch recht sauber geworden. Die lager der fliehgewichte sassen so fest da hätte ultraschall wohl auch nicht geholfen.

RE: Zündverteiler prüfen mit Prüfbank Souriau 1264, 13.06.2022 16:38

Moin,

ich bin stolzer Besitzer eines Chinabilligultraschallbades. Das Teil war billig und hat nicht die Leistung eines Profigerätes. Aber mit etwas Vorarbeit durch Einweichen mit dem richtigen Reinigungsmittel, kein Flüssigsprengstoff, erreiche auch gute Ergebnisse. Das Ergebniss kann ich durch die Temperatur und Länge des Reinigungsvorganges gut beinflussen.

Den Zündverteiler würde ich nur vollständig zerlegt in das Bad legen. Alle Kapillar-Spalten würden sich sonst, im Bad, mit Reinigungsmittel füllen.

Meine Zündverteiler bau ich auseinander, damit ich an die Fliegewichte komme, entfette mit Bremsenreiniger, weich alles mit einem Alureiniger ein und löse den Dreck mit einem groben Pinsel und einer Bürste. Das geht mir schnell genug.

Der Blaue

RE: Zündverteiler prüfen mit Prüfbank Souriau 1264, 13.06.2022 22:09

das ist glaube ich eine gute Maßnahme,dann werde ich nur die aussenhülle mit Ultraschall reinigen sieht dann optisch besser aus!

RE: Zündverteiler prüfen mit Prüfbank Souriau 1264, 14.06.2022 00:32

es spricht nichts dagegen, nach Demontage und mechanischer Vorreinigung alles ins Bad zu schmeißen.
Zur Überprüfung dann das Teil zu mir.
