Blech unter Vergaser, 18.06.2022 15:36

Moin moin,

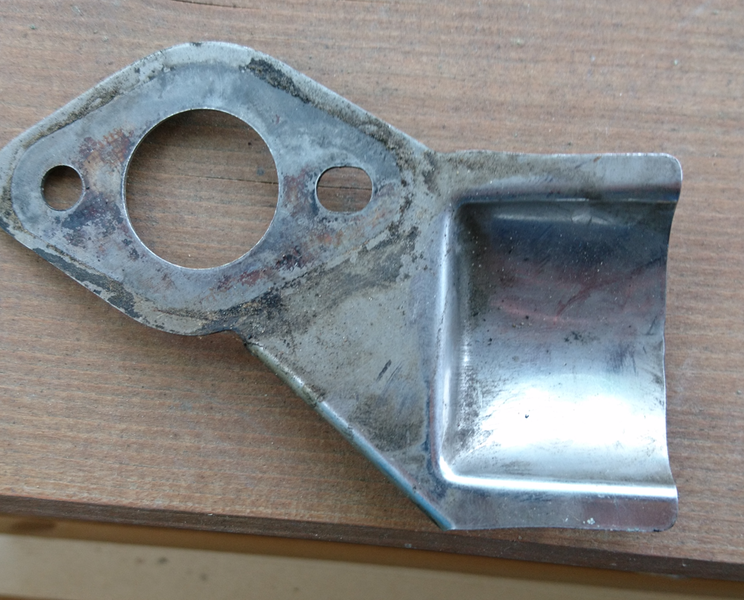

kennt jemand den Sinn oder Unsinn dieses Bleches?

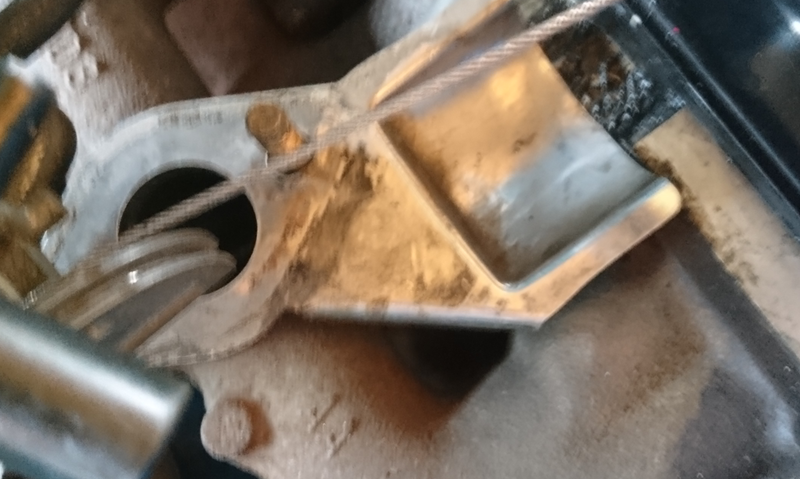

Es war/ist zwischen Vergaserfuß und Krümmer und ich kann mir keinen Reim darauf machen. Vermutlich ein Hitzeschutz aber für was? Die Schwimmerkammer liegt nicht darüber. Wie man im zweiten Bild sehen kann war das Blech so verbaut, dass darüber nur Luft ist, kein Vergaserbauteil oder irgendwas ähnliches. "Abgedichtet" ist es über jeweils eine Kunststoffplatte mit 1mm Stärke, also

Krümmer -> Kunststoffplatte -> Blech -> Kunststoffplatte -> dicke Bakelitscheibe -> Dichtung -> Vergaser

Vergaser ist ein Zenith 28 IF auf nem 1100er Motor.

Das kann doch im Leben nicht dicht sein und eine tolle Quelle für Falschluft, oder sehe ich das falsch?

Gruß, Robert

RE: Blech unter Vergaser, 18.06.2022 16:21

Hallo Robert,

die späten GTL hatten allerlei Plastikdruckdöschen am Zenith, um noch bessere Abgaswerte zu bekommen. Vermutlich soll dieses Blech ein wenig Wärmestrahlung zum Krümmer zurückwerfen. Da wäre ein großes Blech für "Alles" inkl. Schwimmerkammer besser gewesen. Was die Stapelung von Dichtungen angeht, ist dies in Deinem Fall noch überschaubar. Beim Solex sind es wegen des Wassersnschlusses noch mehr Dichtflächen.

Grüße,

Alex

RE: Blech unter Vergaser, 18.06.2022 23:20

Hallo Falk - Ich kenne dieses Blechlein sehr gut, es ruht sanft in meiner Zenith-Kiste - um unter die Schwimmerkammer zu gelangen, müsste es um 90° drehbar sein und sollte dann auch noch doppelt so lang sein Die Mulde ist bestimmt für so ein komisches Abgas-Plastik-Unterdruckteil (die habe ich alle auch in der Zenithkiste eingelagert, die ich hoffentlich nie wieder öffnen muss) Grüße, Alex

RE: Blech unter Vergaser, 19.06.2022 05:38

Hallo Alex, du hast recht, so kommt die Mulde nicht unter die Schwimmerkammer. Da hat sich meine Erinnerung getäuscht. Also alles noch einmal auf Anfang: Was ist das für ein Blechle, offensichtlich ein Hitzeschild?

RE: Blech unter Vergaser, 19.06.2022 09:27

Das blech ist ein Hitzeschutz für die Dose das braucht man nur wenn man einen Vergaser mit unterdruckdose , hat wenn die kaputt ist der Vergaser einen katastrophe mein GTL BJ 86 hatte so einen Vergaser

Ein Blech um der Dampfblassenbildung im Vergaser  vorzubeugen  da hatt sprowi mal was tolles gebaut

Hitzeschutzblech - Renault 4 Österreich (forumromanum.com)

Mfg Michael

RE: Blech unter Vergaser, 19.06.2022 09:45

Diese Dosen hatte ich am 1986er auch. Wenn man sie entsorgt, weil sie nur noch Unsinn machen, müssen die Unterdruckanschlüsse versiegelt werden, denn in dieser Ausstattungsvariante sind es zwei mehr als sonst nur der eine zum Verteiler. Weiterhin ist die Chockklappe nicht mehr direkt mit dem Zug verbunden, sondern federnd auch mit einer dieser Dosen. Wenn es dumm läuft, beginnt die Chokeklappe im normalen Fahrbetrieb munter zu flattern, obwohl der Choke ganz weggedrückt ist. Das muss man unbedingt unterbinden (bei mir hat Rödeldraht gereicht).

RE: Blech unter Vergaser, 19.06.2022 13:41

Ich hatte das "Schlauchsystem" mal bildlich festgehalten, falls es jemanden interessiert, hier: R4 Neuling hat ein Unterdruck problem. Es bestand genau genommen aus 2 Membran-Unterdruckdosen, 2 "Regulierdosen" und einem Thermoventil. Hab das auch alles entfernt, 2 Anschlüsse am Vergaser mit Kappen verschlossen und muss sagen, mein Zenith läuft super. Das mit der Choke-Klappe muss ich mir mal anschauen, danke für den Hinweis Alex!

RE: Blech unter Vergaser, 20.06.2022 19:40

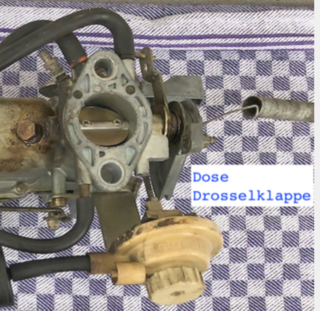

ich war so frei und habe aus dem link geschnappschossen, hier das "Gegenstück" zum Muldenblech:

ich habe auch selber noch mal in der Zenithgrube gewühlt und mir die Grusel-Dosen noch mal angeschaut - vor allem die Schläuche sind knochenspröde, sie werden nämlich nicht vollständig vom Hitzeschild abgeschirmt.

RE: Blech unter Vergaser, 20.06.2022 22:16

Hola,

danke für die Infos. Da ich keine Unterdruckdose am Versager hab ist das Blech dann wohl überflüssig und kommt raus...ist nur unnötiges Gewicht

Das erwähnte selbstgebaute Blech unter der Schwimmerkammer hab ich auch schon bewundert, sowas werde ich mir wohl auch mal basteln wenn ich hier so lese was ohne so ein Blech alles für Effekte auftreten. Die hatte ich selber zwar noch nicht, aber ist ja auch mein erster Sommer mit diesem R4.

Gruß, Robert
