Getriebe 354 Federscheibe Schaltstange, 04.10.2022 00:20

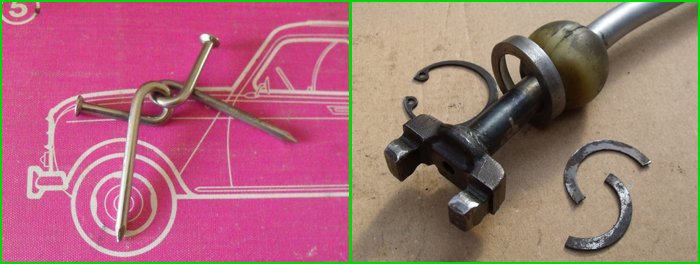

Jetzt hat‘s mich auch erwischt, die Federscheibe unter der Schaltstangenkugel ist gebrochen.
Wie mann die Nägel voneinander trennt, dürfte wohl jeder wissen, aber wie bekomme ich eine neue Scheibe unter die Kugel?

Natürlich könnt ich jetzt einfach, wie überall angeboten, eine neue Stange montieren, oder es wie Falk machen und von außen eine Feder setzen. Oder noch einfacher, gegen ein Ersatzteil aus dem eigenen Fundus tauschen. Das will ich aber alles nicht, denn dann hätt es irgendwann nur noch Schaltstangen mit ohne Federscheibe.
Wie also bekommt man da eine neue Scheibe zwischen? Hat jemand eine Idee oder das sogar schonmal hingezaubert? Die Nägel haben wir ja auch alle irgendwann auseinanderbekommen.

ein fragender Thomas

Nota: bei mir machte sich der Bruch dadurch bemerkbar, das erst die Schaltung beim Gassenwechsel ganz leicht hakte, und dann recht schnell Öl unter der Gummikappe austrat.

RE: Getriebe 354 Federscheibe Schaltstange, 04.10.2022 19:43

Hallo Thomas, die Antwort ist einfach: geht nicht. Die Kugel besteht aus zwei zusammengeklebten Hälften. Spalten und wieder zusammen kleben? Besser nicht. Sei heilfroh das die Bruchstücke nicht ins Räderwerk gefallen sind, so wie mir das passiert ist. Mit meiner Lösung vom 27.6.22 fahre ich seit dem problemlos. Ich will einfach keine bruchgefaerdete Wellscheibe mehr im Getriebe haben. Viel Erfolg Falk

RE: Getriebe 354 Federscheibe Schaltstange, 05.10.2022 22:46

Lieber Thomas,
theoretisch gibt es drei Moöglichkeiten,

1. Ob das eine Kugel mit zwei Hälften ist oder die sogar einfach in einem Spritzgusswerkzeug drum herum gespritzt wurde kann ich nicht genau sagen ohne eine zu zerlegen. Der erste Weg wäre in der Tat, die Kunststoffkugel zu entfernen und dann nachdem man einen neuen Federring und den Setzring ebenfalls eingesetzt hat, die Kunststoffkugel an selbiger Stelle wieder mit originaler Methode zu "plazieren".
2. Die zweite Methode wäre zwei dünnere "gewellte" Federscheiben zu verwenden, die 180 Grad versetzt offen sind um sie im Spalt aufzuziehen und so eine Asymmetrie der Federkraft auszugleichen. Hier solch ein Beispiel einer gewellten Federscheibe.
3. Die dritte Methode ist das Lösen und wieder auschweißen des Hebels, macht aber nicht so viel Sinn, da die Hitze womöglich die Integrität der Kunststoffkugel gefährden könnte, wenn nicht für ausreichend Kühlung gesorgt wird.

Meine Wahl würde auf die Nr 2 fallen wenn ich kein Ersatz hätte. Auch kann man überlegen mit Laserschweißen die Federrige zu verbinden, kann auch kontraproduktiv sein. Rur zusätzlichen Sicherung kann man auch überlegen mit einem Magneten den Fall des Federringes runter in das Getriebe als Vorsorge zu verhindern. Dann muss man auch den Unterschied merken wenn er kaputt ist.

RE: Getriebe 354 Federscheibe Schaltstange, 06.10.2022 22:17

Hallo Gerhard,
die Kugel entfernen oder den Hebel zersägen hatte ich schon angedacht, den zweiten Gedanken aber schneller als den ersten wieder verworfen.
Die Kugel ist augenscheinich wie du vermutest um die Stange herumgespritzt, jedenfalls gibt das Spritzbild das nach eingehender Betrachtung so her. Wäre auch aus produktionstechnischer Sicht das sinnvollste. Das Matrial scheint ein Nylon zu sein. Weiters vermute ich, daß für einen kraftschlüssigen Verbund in der Stange wohl ein Spannstift sitzt, oder sie haben ihr unter der Presse ein Ei verpaßt. Aber was es letztendlich auch sein wird, die Kugel anschließend wieder 1oo%ig an die Schaltstange zu bekommen, dürfte allein schon wegen des Sägeschnittes schwierig werden. Jedenfalls wäre mir das in diesem Falle zuviel des Experimentes.
Da erscheint mir deine zweite Methode am sinnvollsten, besonders wenn man einen dreiwelligen nimmt. Ich hab mir deren Angebot schon näher betrachtet, das paßt. Der originale Ring hat 1mm Stärke, und dort bekomm ich dasselbe Maß auch in o.5mm

Gruß, und Danke für die Anregung
Thomas

RE: Getriebe 354 Federscheibe Schaltstange, 07.10.2022 23:45

Hallo Thomas,
Da bin ich gespannt wie das eventuell aussieht. Ich bin sicher du wirst das auch dokumentieren.
Wo ein Wille ist, ist auch ein Weg.

Schönes WE wünsche ich dir.
