Luftauströmmer klammern , 17.05.2020 16:55

Hallo ich suche die halteklammern für die luftauströmmer, für das Armaturenbrett der 2 serie,

meine sind leider alle gebrochen hat die evtl. noch jemand ? Habe schon welche gefunden aber stückpreis 39€ find ich nicht angemessen und bei all4renault 19€ ist auch nicht gerade ein schnäpchen

sonst muss ich mir einen suchen der einen 3D drucker hat und die nachfertigen kann ,ich kanns leider nicht

Mfg Michael

RE: Luftauströmmer klammern , 18.05.2020 09:47

Hallo Michael,

meine Klammern sind auch schon ganz schön bröckelig und auch ich bin schon länger auf der Suche nach 2 von diesen kleinen Dingern.
Falls du sie ggfls auf einem 3D Drucker nachfertigen lässt, würde ich mich gerne anschließen. Das sollte die Kosten doch sicher ein wenig senken, denke ich, oder?

RE: Luftauströmmer klammern , 18.05.2020 13:24

Würde mich auch anschließen, wenn  du welche mit einem 3D-Drucker (für eien vernünftigen Preis) bekommst.

Gruß: RTW

RE: Luftauströmmer klammern , 18.05.2020 15:31

Hallo zusammen,

wenn mir jemand die Konstruktion als STL Datei schickt, kann ich euch die Dinger ausdrucken.

Gruß Blauer Louis

RE: Luftauströmmer klammern , 18.05.2020 16:29

Moin in die Runde!

Ich hatte das Problem auch und entschied mich für die radikale Lösung. Alle Klammern raus und Schrauben mit selbstsichernedn Muttern, Unterlegscheiben und Federringen rein. So kann man den optimalen Reibungsdruck einstellen. Nie wieder Kunststoffbruch!!

LG und allzeit ein wenig Luft auf dem Reifen.

Helge

RE: Luftauströmmer klammern , 18.05.2020 19:23

Hallo habe jetzt mal bei einem 3D Drucker angefragt ( 20 stück 10 linke und 10 rechte ) der sich speziel auf Oldtimerteile konzentriert, der meint es wäre kein Problem die herzustellen

Preise hat er leider noch keine genannt mal abwarten was er meint das es kostet, falls es nichts werden sollte werde ich mich wohl oder übel mal mit der Radikallösung auseinandersetzen  müssen

 STL Datei  wird schwierig da ich davon gleich null verstehe leider ....

Gruß Michael

RE: Luftauströmmer klammern , 22.05.2020 12:43

Hallo zusammen.

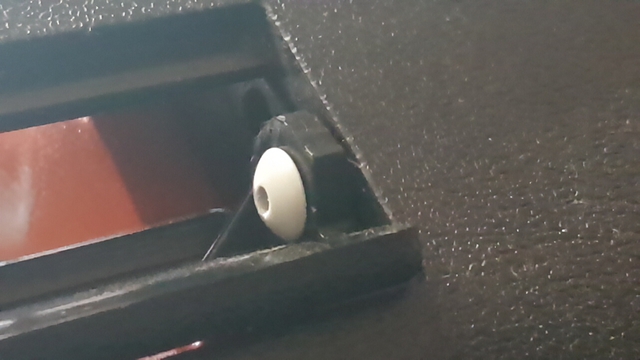

Bei mir (meinem R4) sind auch diese klammern Defekt und neue auch zu teuer. Ich habe dann statt der Klammern einfach Dübel für Verkleidungen usw. genommen. Funktioniert einwandfrei. Man hat nur keine Rasterung mehr. Klappe sitzt aber stramm genug das sie sich nicht verstellt. Den Druckstift habe ich nicht benötigt und der Durchmesser ist unter dem Kopf 6,3mm.

Gruß Franz

RE: Luftauströmmer klammern , 28.05.2020 20:58

Hallo leider will mir der 3D Drucker die Halter nicht machen, er meint es rechnet sich nicht für ihn

schade das man einfach so abserviert wird, hätte gerne die teile nachfertigen lassen da ich gerade meinen 80er r4 aufbaue und  dann schon alles ganz haben möchte   dann muss ich wohl oder übel mall paar von euren tipps ausprobieren

schöne grüße aus niederbayern wünscht  Michael

RE: Luftauströmmer klammern , 29.05.2020 00:12

Eigentlich ist das ein Teil, das sich (zumindest den Fotos nach) von der Form her total für den 3D-Druck eignet. Ich habe einen der günstigsten 3D-Drucker auf dem Markt, einen Renkforce RF100, und ich denke mal, damit müsste sich das herstellen lassen. Das Material für den Druck dürfte höchstens ein paar Cent kosten.

Allerdings bin ich zurzeit weit von meinem Drucker entfernt, und irgendwer müsste sich noch die Mühe machen, das Teil mit einem 3D-CAD-Programm nachzukonstruieren. Ich nehme für sowas die freie Software OpenSCAD; es gibt aber auch noch andere geeignete Programme.

Wenn ihr ein paar Wochen warten könnt und jemand die Datei erstellt, drucke ich die Teile gerne aus. Ansonsten hatte Louis das ja auch schon angeboten, vielleicht ist er schneller als ich.

Viele Grüße
Wolfgang

RE: Luftauströmmer klammern , 29.05.2020 16:06

Wenn jemand die Dinger ordentlich vermaßt hat, dann bringe ich sie gerne in eine CAD-Zeichnung.

Gruß

Ralf

RE: Luftauströmmer klammern , 29.05.2020 18:12

Ok ich werde die klammern morgen oder am Sonntag mal vermessen mit Bildern und dann hier einstellen,

wäre super wenn das doch noch klappen würde

Gruß Michael

RE: Luftauströmmer klammern , 29.05.2020 19:56

@Michael: Hallo leider will mir der 3D Drucker die Halter nicht machen, er meint es rechnet sich nicht für ihn.

Solche Firmen habe ich schon ge………

RE: Luftauströmmer klammern , 29.05.2020 20:09

Hallo sprowi; ja da sagst du was traurige realität

aber gut das es das Forum mit den sehr hilfsbereiten Mitgliedern gibt

R4 Fahrer müssen zusammen halten

Gruß Michael

RE: Luftauströmmer klammern , 07.06.2020 15:40

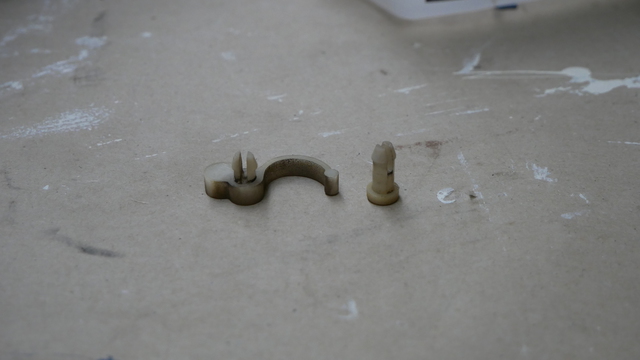

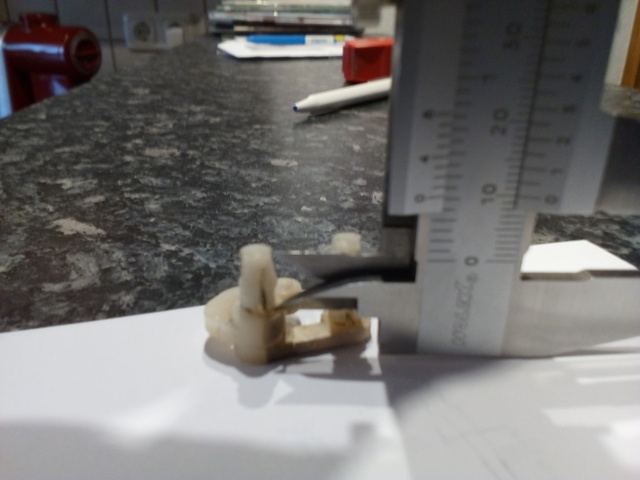

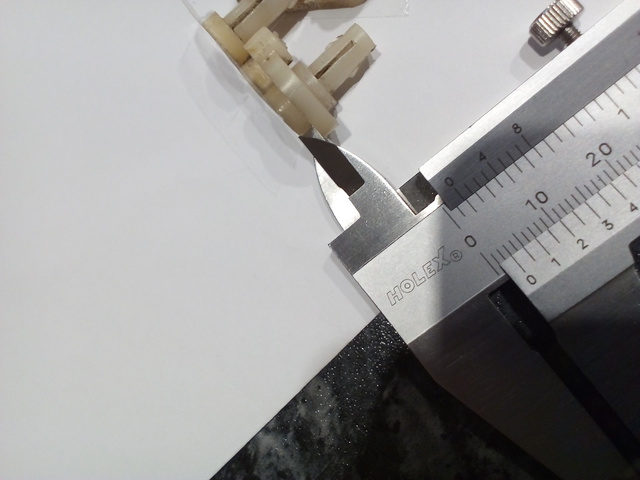

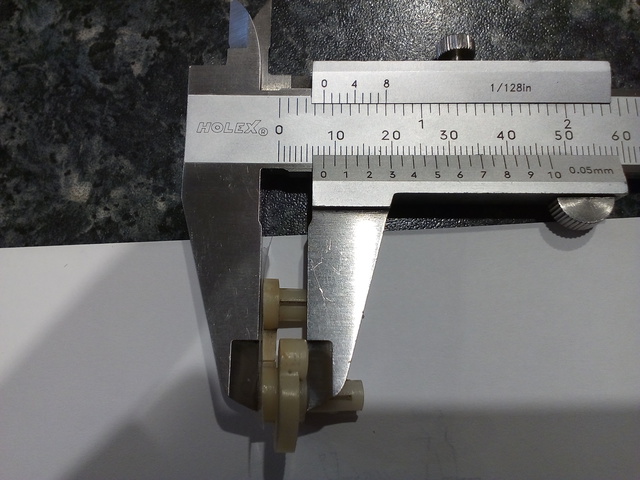

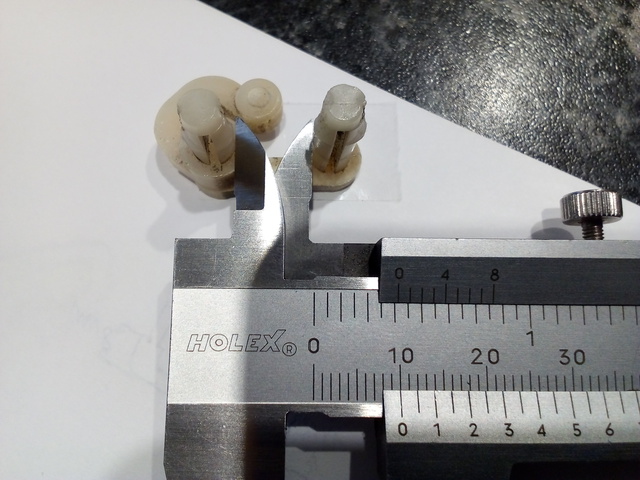

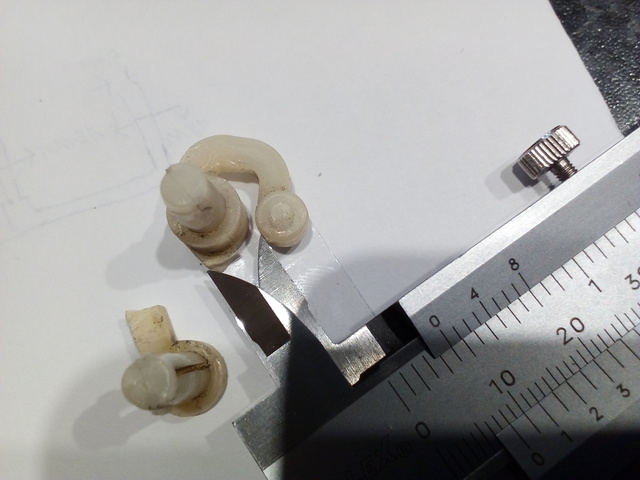

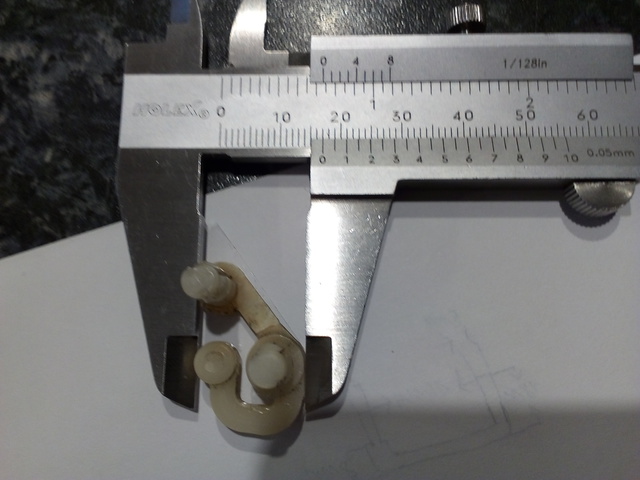

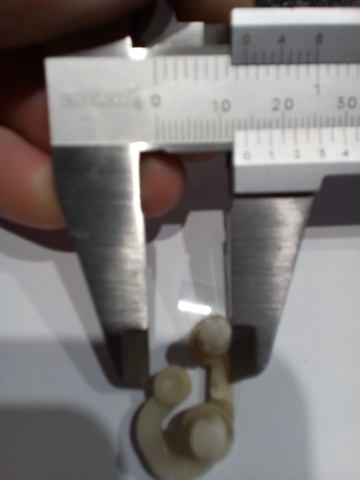

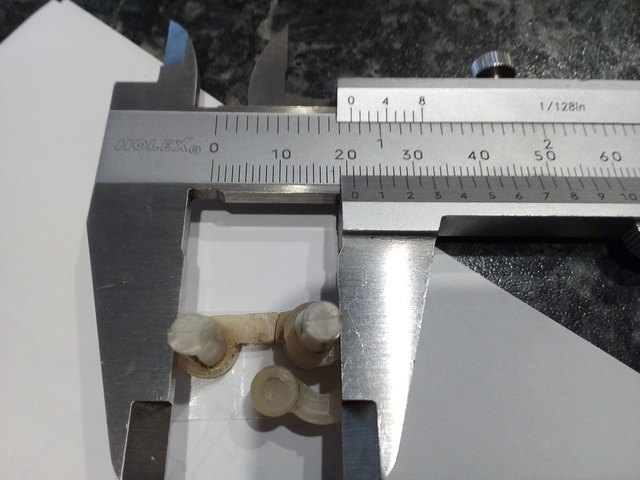

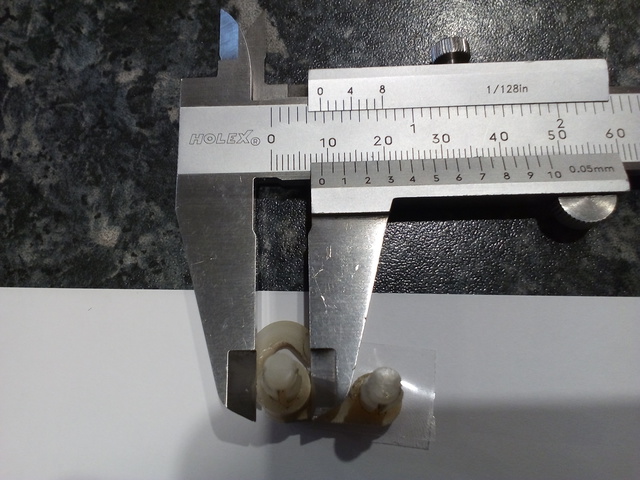

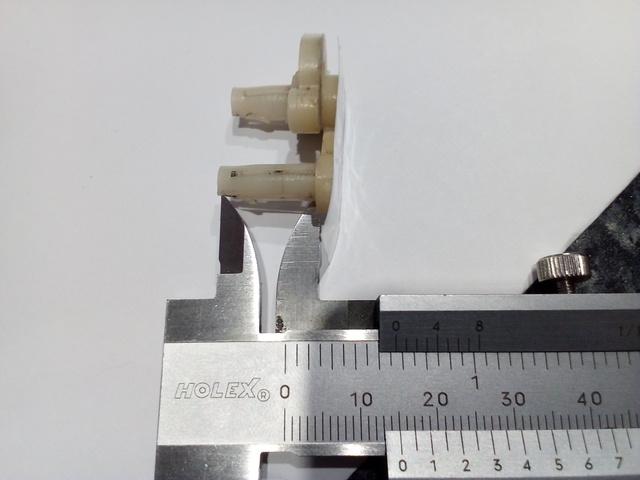

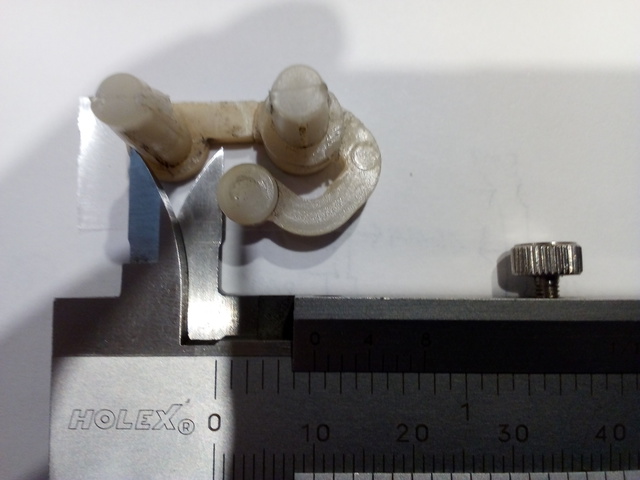

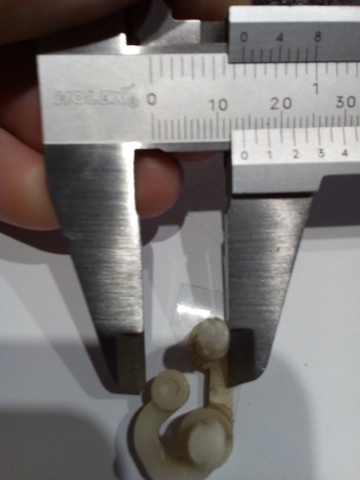

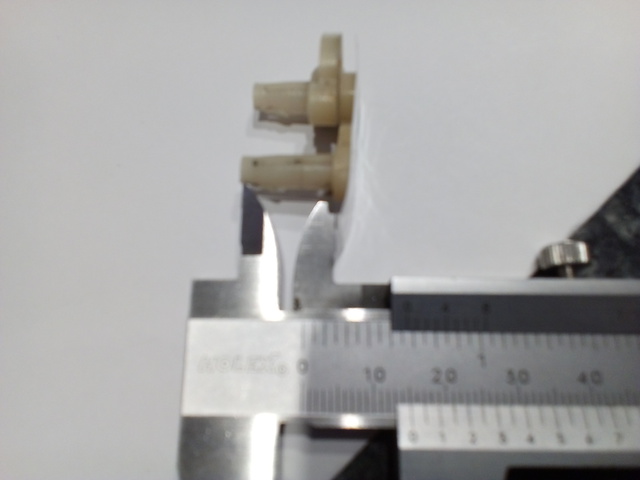

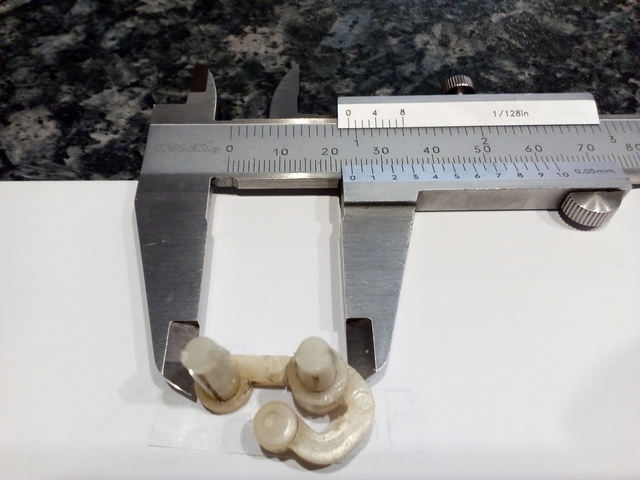

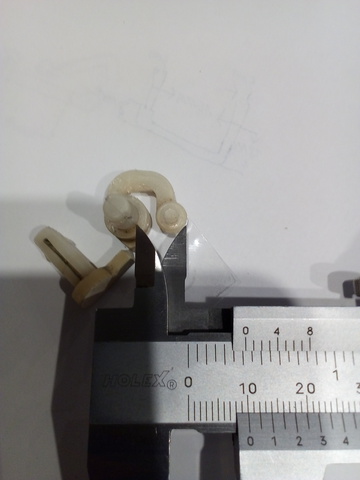

Hallo lieber 4er Gemeinde hier die Maße mit bildern für die Klammern hoffe die reichen um das irgendwie nachzufertigen sollte ein maß fehlen  kann ich gerne nachreichen

Gruß Michael

RE: Luftauströmmer klammern , 07.06.2020 15:42

RE: Luftauströmmer klammern , 07.06.2020 15:44

RE: Luftauströmmer klammern , 07.06.2020 15:50

die müssten dann für links und rechts hergestellt werden

RE: Luftauströmmer klammern , 08.06.2020 06:53

---

cbi-ac:

Wenn jemand die Dinger ordentlich vermaßt hat, dann bringe ich sie gerne in eine CAD-Zeichnung.

Gruß

Ralf

---

Hallo Ralf,

kannst du mit den Bildern und Maßen etwas anfangen und daraus eine CAD Zeichnung erstellen?

Wenn du noch die STL Dateien erzeugen könntest, versuche ich die Dinger zu drucken.

Gruß Louis

RE: Luftauströmmer klammern , 16.06.2020 15:03

Hallo zusammen!

Ich habe mal drüber geschaut (bin zur Zeit in Urlaub). Ich glaube aber nicht, dass ich damit was anfangen kann. Eine technische Skizze wäre besser oder ich müßte so ein Teil auf dem Tisch haben, damit ich es selber vermessen kann.

Liebe Grüße

Ralf

RE: Luftauströmmer klammern , 16.06.2020 18:47

Hallo ich könnte dir ein Linkes und rechtes zuschicken wenn du wieder zuhause bist,

allerdings sind die gebrochen ich würd die dann  mit sekundenkleber zusammenkleben  wenn dir das was hilft?

Gruß Michael

RE: Luftauströmmer klammern , 17.06.2020 12:16

So machen wir das ! Ich schicke Dir meine Adresse per PN.

Viele Grüße

Ralf

RE: Luftauströmmer klammern , 19.07.2020 13:38

So, ich habe die Teile zwischenzeiltich von Michael (Seifenkiste) bekommen und in CAD eingegeben.

Bei der Vermessung habe ich allerdings einiges festgestellt, was ich gerne verifizieren würde. Die beiden schmalen, geschlitzten Zylinder messe ich als konisch zulaufend. Im unteren Teil etwa 5,4 mm und ganz oben 5 mm.
Ich frage mich, ob das am Verschleiß liegt, oder ob das tatsächlich so gewollt ist.

Hat evt. jemand zufällig noch ein Neuteil und kann das nachmessen ? Ebenso wäre ich um die Vermassung der "Widerhaken" verlegen, die scheinen mir auch schon sehr abgenutzt.

Viele Grüße

Ralf

RE: Luftauströmmer klammern , 19.07.2020 17:55

Hallo,

das schaut ja schon richtig gut aus

Mfg Michael

RE: Luftauströmmer klammern , 20.07.2020 05:50

---

cbi-ac:

So, ich habe die Teile zwischenzeiltich von Michael (Seifenkiste) bekommen und in CAD eingegeben.



Bei der Vermessung habe ich allerdings einiges festgestellt, was ich gerne verifizieren würde. Die beiden schmalen, geschlitzten Zylinder messe ich als konisch zulaufend. Im unteren Teil etwa 5,4 mm und ganz oben 5 mm.
Ich frage mich, ob das am Verschleiß liegt, oder ob das tatsächlich so gewollt ist.

Hat evt. jemand zufällig noch ein Neuteil und kann das nachmessen ? Ebenso wäre ich um die Vermassung der "Widerhaken" verlegen, die scheinen mir auch schon sehr abgenutzt.

Viele Grüße

Ralf

---

Hallo Ralf,

kannst du mir die Teile schon mal als STL Datei schicken, dann mache ich mal einen Probedruck.

Grüße Blauer Louis

RE: Luftauströmmer klammern , 21.07.2020 10:02

Hallo BlauerLouis !

Du hast ne pm. Ich benötige Deine email-Adresse, um Dir die Datei zu zuschicken.

Ralf

RE: Luftauströmmer klammern , 25.07.2020 23:20

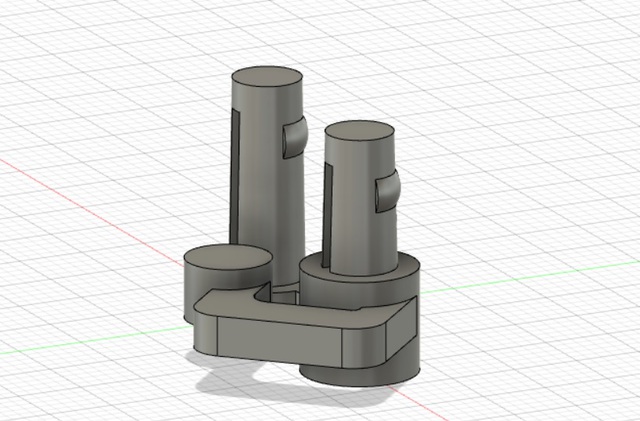

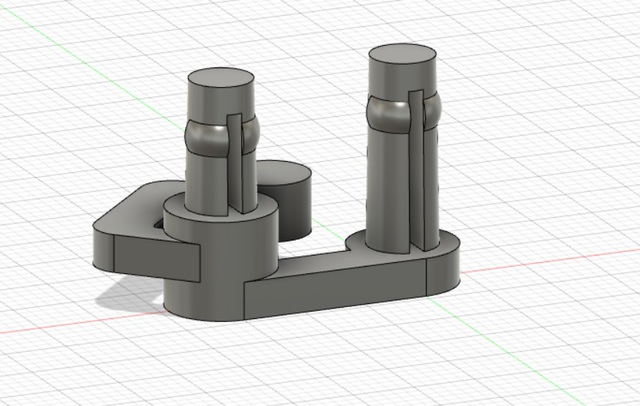

So, nachdem ich von Thomas (ja ratet  mal von welchem...) eine Klammer zugeschickt bekommen habe, die wesentlich weniger "vernudelt" war als die oben abgebildeten,

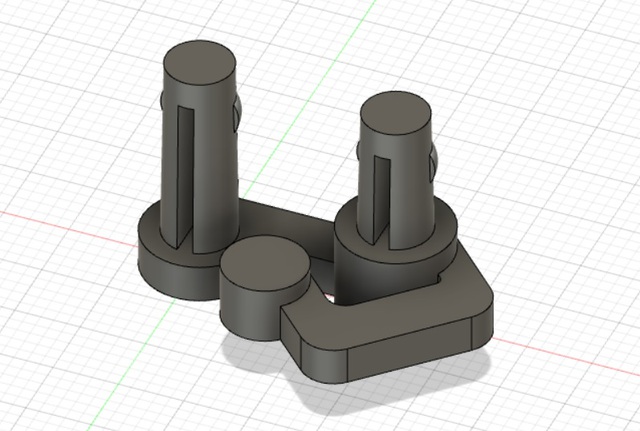

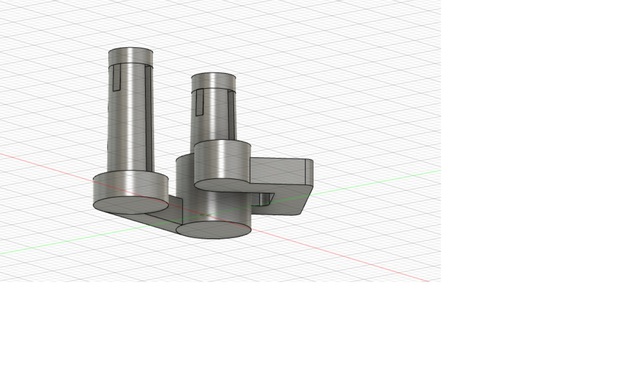

habe ich die Zeichnung neu erstellt. Das sieht jetzt so aus:

Wo ich mir immer noch nicht sicher bin, sind die Nasen / Widerhaken. Die sind kaum zu sehen. Im Zweifelsfalle muß man da vielleicht mal mit dem Messer ran.

Ach ja, der Blaue Louis hat zwischenzeitlich mal meinen ersten Entwurf ausgedruckt. Das sieht dann so aus:

Ja, er kann auch in weiß, hat er gesagt....

Liebe Grüße

Ralf

RE: Luftauströmmer klammern , 25.07.2020 23:32

Große Klasse! Das sieht super aus. Ich bin die nächsten Tage in der Nähe von meinem 3D-Drucker, könnte auch mal einen Druckversuch starten.

Viele Grüße
Wolfgang

RE: Luftauströmmer klammern , 26.07.2020 22:33

Das schaut echt schon toll aus, super der zusammenhalt im R4-Forum

Mfg Michael

RE: Luftauströmmer klammern , 26.07.2020 23:52

---

cbi-ac:
Wo ich mir immer noch nicht sicher bin, sind die Nasen / Widerhaken. Die sind kaum zu sehen. Im Zweifelsfalle muß man da vielleicht mal mit dem Messer ran.

---

Hallo Ralf,
was genau irritiert dich denn daran?
Gruß, Thomas

RE: Luftauströmmer klammern , 27.07.2020 09:46

Vielleicht liegt‘s am Alter und der damit zumeist verbundenen eingeschränkten Sehfähigkeit.... aber für mich ist nicht klar, sind es Haken in Form von Widerhaken (also wie bei der ersten Version gezeichnet im Querschnitt wie ein Dreieck)  an 2 Seiten der Zylinder auf einer kleinen Breite von etwa 1-1,5 mm oder sind ist es wie auf der letzten Zeichnung verewigt eine Wulst, die quasi im hinteren Teil halbrund läuft, durchbrochen durch den Schlitz.Außerdem lassen sich die Abmessungen davon von nicht erfassen. Ich habe mich aufgrund der neueren Klammern für die Wulst entschieden und sie in den Abmessungen etwas größer gemacht als gemessen, da ich von einem gewissen Verschleiß ausgegangen bin und die dickere Wulst mit einem scharfen Messer im Zweifelsfall noch beschnitten werden kann.

LG

Ralf

RE: Luftauströmmer klammern , 27.07.2020 10:08

---

cbi-ac:

Vielleicht liegt‘s am Alter und der damit zumeist verbundenen eingeschränkten Sehfähigkeit.... aber für mich ist nicht klar, sind es Haken in Form von Widerhaken (also wie bei der ersten Version gezeichnet im Querschnitt wie ein Dreieck)  an 2 Seiten der Zylinder auf einer kleinen Breite von etwa 1-1,5 mm oder sind ist es wie auf der letzten Zeichnung verewigt eine Wulst, die quasi im hinteren Teil halbrund läuft, durchbrochen durch den Schlitz.Außerdem lassen sich die Abmessungen davon von nicht erfassen. Ich habe mich aufgrund der neueren Klammern für die Wulst entschieden und sie in den Abmessungen etwas größer gemacht als gemessen, da ich von einem gewissen Verschleiß ausgegangen bin und die dickere Wulst mit einem scharfen Messer im Zweifelsfall noch beschnitten werden kann.

---

Hallo Ralf,
vielleicht gab es ja sogar beide Versionen, aber das ist nur eine Vermutung. Meinereiner würde die Wulst bevorzugen, weil die im Fall der Fälle besser demontierbar ist. Und die optimale Größe läßt sich wahrscheinlich am besten durch Versuche am Objekt ermitteln. Von daher tät ich die auch erstmal ein Müh größer drucken.

Gruß Thomas

ps. an dieser Stelle mal einen großen Dank an dich und alle Probedrucker, die Zeit und Schmalz in dieses kleine Teil stecken.
pps. und Danke an den schnellen Micha!

RE: Luftauströmmer klammern , 27.07.2020 14:47

... der ist ja auch mit Seife geschmiert....

RE: Luftauströmmer klammern , 30.07.2020 11:56

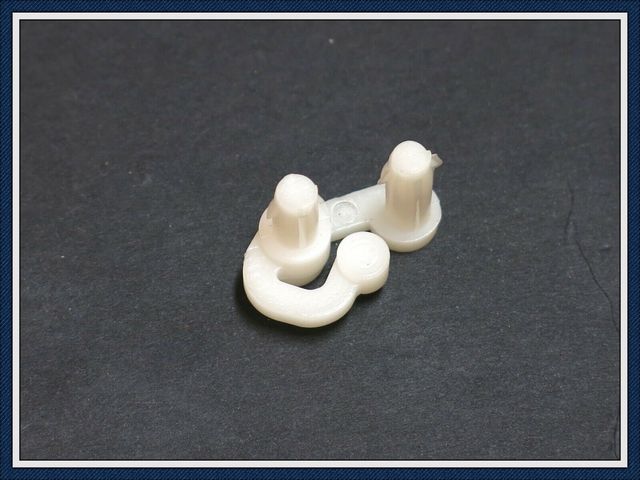

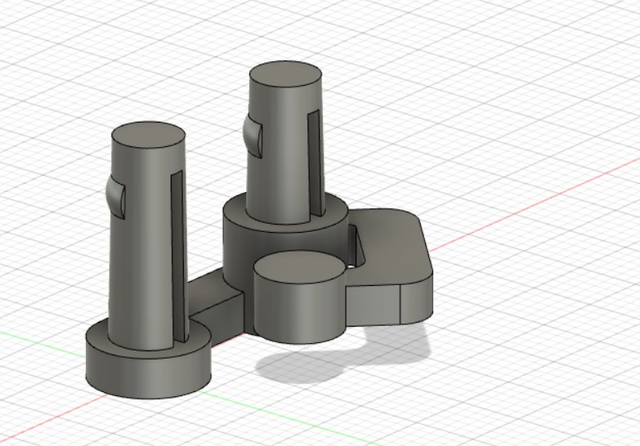

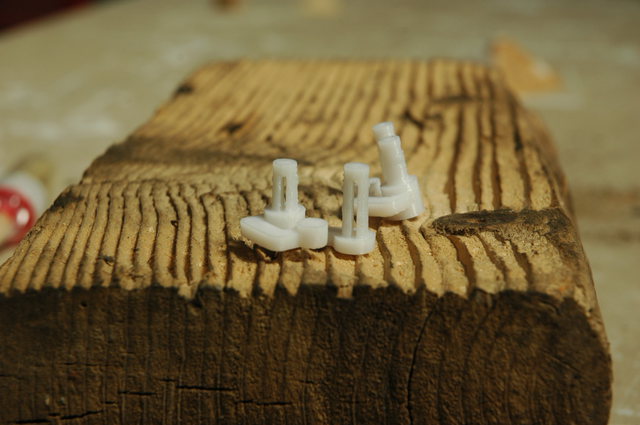

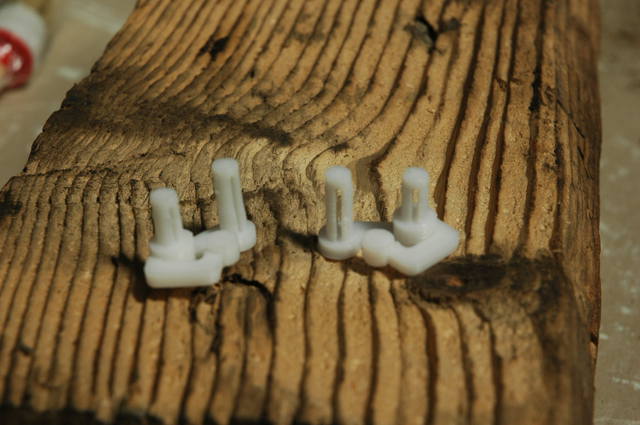

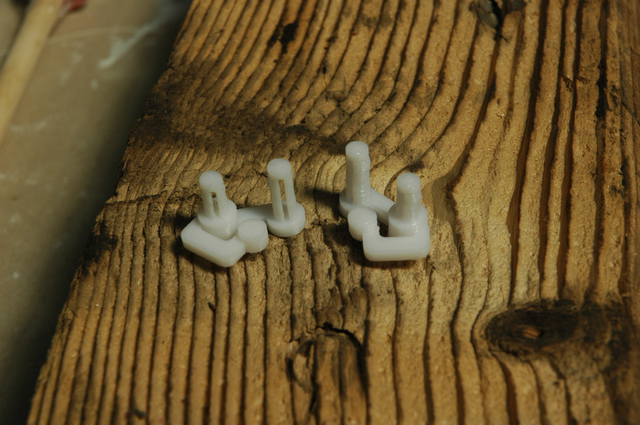

So, die Klammern sind fertig, hier das Ergebnis:

Danke blauer Louis, das ging ja ratzfatz...

Jetzt müssen sie nur noch passen,..., Michael.

LG

Ralf

RE: Luftauströmmer klammern , 30.07.2020 14:38

Hallo Jungs,

falls die teile passen wäre ich auch ein dankbar Abnehmer, wenn möglich.

Natürlich Kostenerstattung.....

Gruß, edmar

RE: Luftauströmmer klammern , 30.07.2020 17:52

Hallo R4 Freunde

Also die Klammern passen ganz gut und die Klappen funktionieren wie sie sollen, da hat der Ralf ganze Arbeit geleistet

Der einzig kleine Mangel sind die rastnasen, die sind etwas zu klein so das die Klammern nicht 100% halten, aber sie halten ;-)

Ich habe die zusätzlich mit kleinen Kabelbindern gesichert so dass sie auf jeden fall halten

Schönen Abend aus Niederbayern wünscht  Michael

PS: Stelle bei Interesse evtl. noch Bilder ein

RE: Luftauströmmer klammern , 31.07.2020 13:10

Hallo
die Klammern sehen echt Spitze aus. Ich würde auch gerne 2 Stück abnehmen, wenn möglich.
Einmal rechts und einmal links, sofern sie unterschiedlich sind...
Natürlich auch gegen Kostenerstattung.

Ich bin echt begeistert, was man mit den 3D Druckern so alles machen kann.

RE: Luftauströmmer klammern , 31.07.2020 14:41

Moin!

Ihr seid ja echt gut! Ich nehme auch zwei Sätze von den Klammern , wenn die Serienproduktion startet.

schönes heisses Wochenende, LG Walter

RE: Luftauströmmer klammern , 31.07.2020 20:49

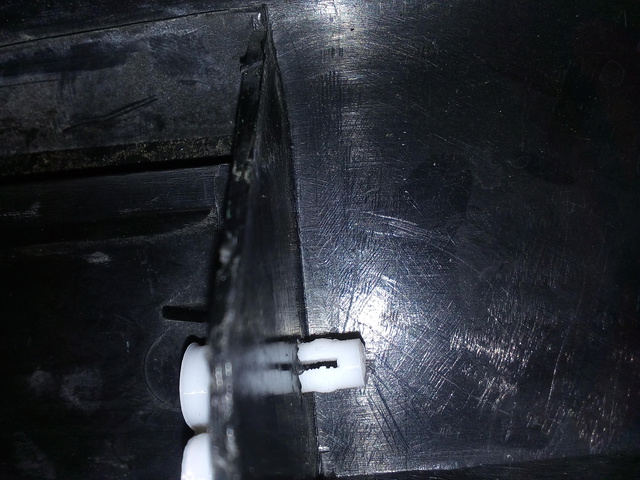

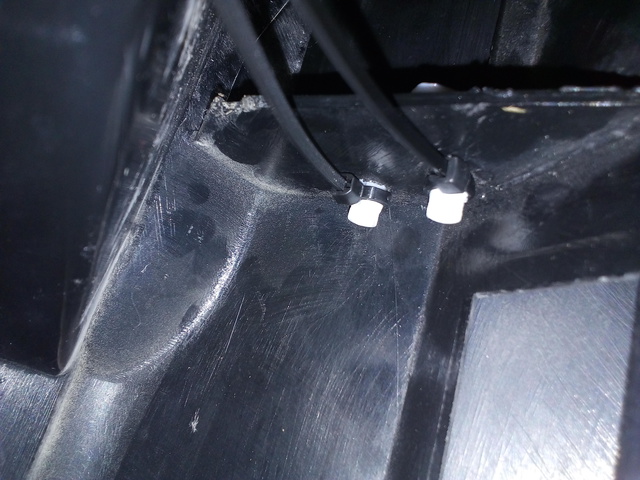

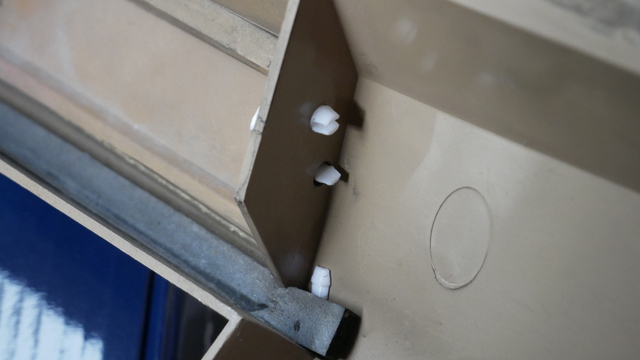

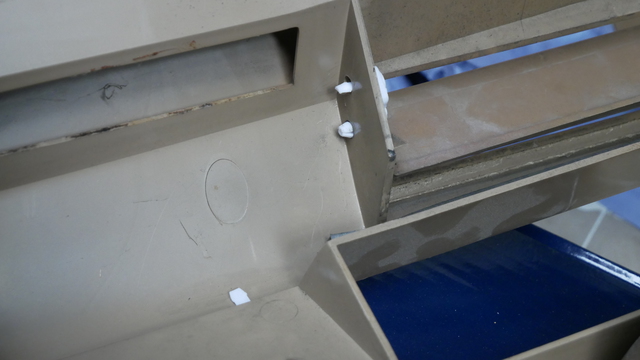

Hallo hier die Bilder im verbauten Zustand

Mfg Michael

RE: Luftauströmmer klammern , 31.07.2020 23:54

Holla, das sieht richtig gut aus. Ich meine mich zu erinnern, das die Klammern immer ein wenig locker saßen, kann mich aber auch täuschen. Das letzte Brett dieser Serie hatte ich vor 25 Jahren.
Von daher, Michael, kannst du das mit dem nicht 1oo% halten etwas präzisieren?
Sind zB die Löcher evtl etwas ausgeleiert, oder rutschen die Halter zwar etwas hin und her, aber nicht über die Nasen?
Wenn man solche Details weiß, kann die Klammer entsprechend angepaßt werden.

Grüße aus dem heißen Mittelwesten, Thomas

RE: Luftauströmmer klammern , 01.08.2020 07:54

Ich glaube das die Löcher etwas ausgeleiert sind und dadurch die Nasen etwas zu klein sind,

wenn dann die Klammern sich bewegen könnten sie rausrutschen, das habe ich mit denn kleine Kabelbinder geregelt

dadurch halten sie dann ganz ordentlich und rutschen auch nicht mehr hin und her

Die Überreste der originalen waren auch ziemlich locker das stimmt ;-?

RE: Luftauströmmer klammern , 01.08.2020 10:14

Ich werde die Nasen nochmal etwas dicker machen und näher an die Durchführung bringen....

LG

Ralf

RE: Luftauströmmer klammern , 03.08.2020 12:15

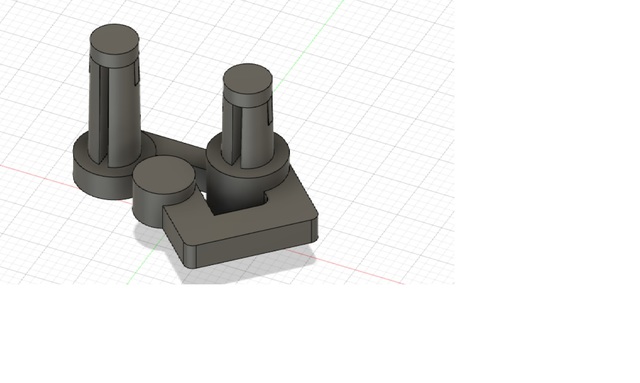

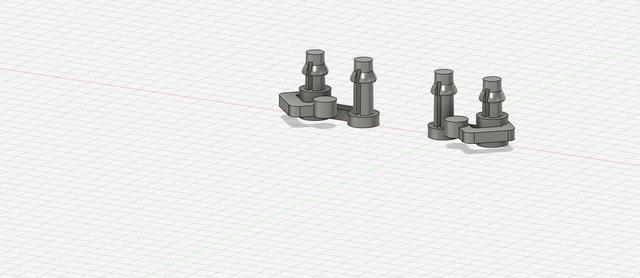

Das sieht jetzt so aus:

Viele Grüße aus Aachen

Ralf

RE: Luftauströmmer klammern , 03.08.2020 19:33

So siehts gut aus mal sehen wie die dann passen

Gruß Michael

RE: Luftauströmmer klammern , 28.08.2020 20:44

Hallo, die verbesserten Klammern passen

Durch die dickeren Nasen halten sie sehr gut,

ich habe die Nasen etwas mit Schmirgelpapier verkleinert, da man sie nicht ohne bruch durchs loch bekommt

solte aber jeder hinbekommen denke ich

Gruß Michael

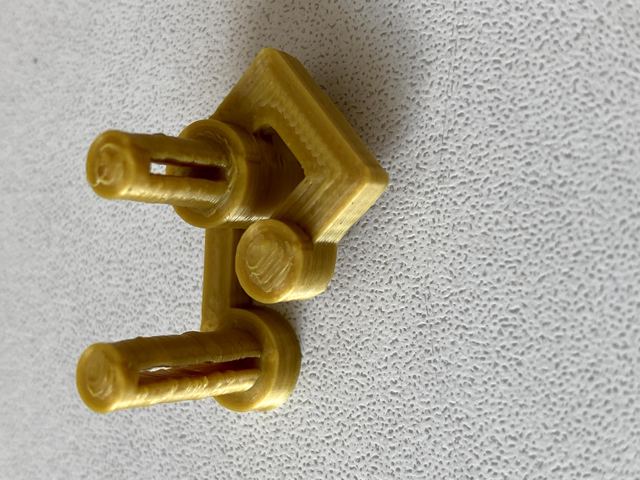

Hier noch ein Bild von meinen Lindgelben Faltdach R4 bj 80

da kommt das schicke Armaturenbrett rein

RE: Luftauströmmer klammern , 29.08.2020 11:31

---

seifenkiste:

Hallo, die verbesserten Klammern passen

Durch die dickeren Nasen halten sie sehr gut,

ich habe die Nasen etwas mit Schmirgelpapier verkleinert, da man sie nicht ohne bruch durchs loch bekommt

solte aber jeder hinbekommen denke ich

Gruß Michael

Hier noch ein Bild von meinen Lindgelben Faltdach R4 bj 80

da kommt das schicke Armaturenbrett rein

---

Hallo Michael,

schön, dass die Teile passen. Soll Ralf an der Konstruktion noch ein wenig von den Nasen wegnehmen damit man nicht mehr schmirgeln muss?

Gruß Hartmut

RE: Luftauströmmer klammern , 29.08.2020 14:48

Kann der Ralf evtl. ja noch machen, funktioniert aber so eigentlich ganz gut

Gruß Michael

RE: Luftauströmmer klammern , 30.08.2020 12:19

Soll das bedeuten, daß man im Winter gar kein Klebeband mehr braucht, um die Klappen zuzukleben?

Dann will ich die auch, aber gleich 12 Stück, für drei Autos, je ein Paar in Reserve. Und natürlich Kostenbeteiligung und auch anteilig an den Druckerkosten. Verpackungs- und Versandkosten seien hier auch nochmal ausdrücklich erwähnt. Das sind schlimme Zeitfresser.

Kann man die auch einbauen, ohne die Armaturen abzubauen? (Hab ich seit den 90ern nicht mehr gemacht. )

Und cbi-ac, kommst Du vor lauter Drucken überhaupt noch zum scannen?

RE: Luftauströmmer klammern , 30.08.2020 13:33

Ja genau, dann halten die Klappen wieder von alleine zu und haben auch die Rast funktion wieder,

ich habe meine vom Hartmut ausgedruckt bekommen danke nochmal dafür Hartmut

Mfg Michael

RE: Luftauströmmer klammern , 30.08.2020 17:16

@Wolss: Nein, zum scannen komme ich im Moment gar nicht (Deine Bücher liegen auch noch in der Reihe der zu scannenden Sachen). Aber der Drucker, das bin nicht ich, das ist der blaue Louis (Hartmut), der uns dabei ganz hervorragend unterstützt... Ich bin nur der "Konstrukteur"...

Liebe Grüße

Ralf

RE: Luftauströmmer klammern , 31.08.2020 19:25

---

cbi-ac:

@Wolss: Nein, zum scannen komme ich im Moment gar nicht (Deine Bücher liegen auch noch in der Reihe der zu scannenden Sachen). Aber der Drucker, das bin nicht ich, das ist der blaue Louis (Hartmut), der uns dabei ganz hervorragend unterstützt... Ich bin nur der "Konstrukteur"...

Liebe Grüße

Ralf

---

Das ist ja prima, dass die Teile passen und gut funktionieren.

Gerne übernehme ich den Druck der Teile.

Da ich meine alten Renaults ( 4CV, R4, R5 ) als Technische Kulturgüter für die Nachwelt erhalten will, und mich über jeden freue, der das auch mach, reicht mir die Erstattung der Versandkosten.

Wer diese Klammern für die Luftausströmer benötigt, kann mir eine PN schicken. Er erhält dann meine Adresse und kann mir 2,70 Euro in Briefmarken schicken (Maxibrief).
Er bekommt dann von mir zwei Sätze für die beiden Klappen. Wer mehr benötigt, bitte mitteilen.

Viele Grüße vom blauen Louis (Hartmut)

RE: Luftauströmmer klammern , 01.09.2020 00:36

Hallo Ralf,

kann ich bitte auch die STL-Datei von den Klammern bekommen? Ich bin jetzt wieder öfter in der Nähe von meinem 3D-Drucker und würde gerne mal ausprobieren, wie die Klammern auf dem Gerät werden. Wenn die Qualität stimmt, beteilige ich mich auch gerne an der Massenproduktion. Mit was für Filament druckst du, Hartmut? PLA oder ABS? Ich hab (leider) nur einen Drucker für PLA.

Viele Grüße
Wolfgang

RE: Luftauströmmer klammern , 01.09.2020 07:05

---

Wolen:

Hallo Ralf,

kann ich bitte auch die STL-Datei von den Klammern bekommen? Ich bin jetzt wieder öfter in der Nähe von meinem 3D-Drucker und würde gerne mal ausprobieren, wie die Klammern auf dem Gerät werden. Wenn die Qualität stimmt, beteilige ich mich auch gerne an der Massenproduktion. Mit was für Filament druckst du, Hartmut? PLA oder ABS? Ich hab (leider) nur einen Drucker für PLA.

Viele Grüße
Wolfgang

---

Hallo Wolfgang,

ich drucke mit PLA. Bei Versuchen mit ABS habe ich festgestellt, dass die Teile sehr schnell brechen.

Viele Grüße
Hartmut

RE: Luftauströmmer klammern , 01.09.2020 09:22

Ich bin übrigens dafür, daß die "Rasten" noch etwas verkleinert werden, genau so. daß man nicht mehr schleifen muß, sie aber noch gut halten.

Warum schleifen, wenn man gleich besser drucken kann...

Frei nach Loriot. (nur nicht so lustig, ich gebe es ja zu...mußte ja auch "Mutti" Hamann auslassen)

RE: Luftauströmmer klammern , 01.09.2020 17:37

Ich mache Sie gerne etwas kleiner. Hänge aber völlig in der Luft um wieviel ich sie kleiner machen soll. Michael, kannst Du da eine Ansage machen ?

Grüße

Ralf

RE: Luftauströmmer klammern , 01.09.2020 17:39

@Wolen: Wolfgang Du kriegst gerne die Datei. Ich würde sie aber erst weitergeben, wenn wir das definitive Ergebnis haben, sonst gibt es ein Durcheinander.

Liebe Grüße

Ralf

RE: Luftauströmmer klammern , 01.09.2020 21:36

Ich kann morgen mal messen

Gruß Michael

RE: Luftauströmmer klammern , 09.09.2020 06:25

Hallo. Ich würde gerne auch die Klammern erneuern. Kann mir einer 2 Paar schicken und was muss ich dafür berappen ?? Grüsse aus dem Münsterland

RE: Luftauströmmer klammern , 09.09.2020 13:12

Hallo!

Könnte ich die Drucker-Dateien bekommen? :)

Danke!!

RE: Luftauströmmer klammern , 10.09.2020 12:50

Ich habe vorgestern die Angaben vom Michael bekommen. Sie sollten 0,5, bis 0,6 mm kleiner. Ich werde versuchen, das am WE umzusetzen. Wenn alles passt, geben wir die Dateien raus.

Liebe Grüße

Ralf

RE: Luftauströmmer klammern , 04.10.2020 23:30

Also, Louis hat mir die Dinger nun gesendet, die sind so schön, die sind viel zu schade zum einbauen. Kleine Skulpturen, eine jede für sich.

Na gut, ich hab ja 12, da kann ich zwei entbehren/einbauen.

Aber bitte nun Butter bei die Fische hier im Norden, wie baut man die am besten ein?

Doofe Frage?

Egal.

RE: Luftauströmmer klammern , 18.11.2020 10:49

Nein, ich hab‘s nicht vergessen...
Wir sind immer noch dran !

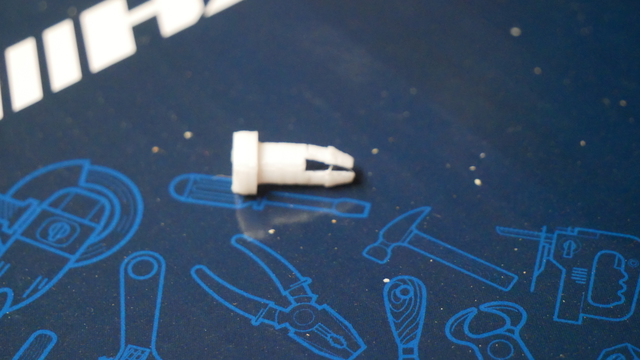

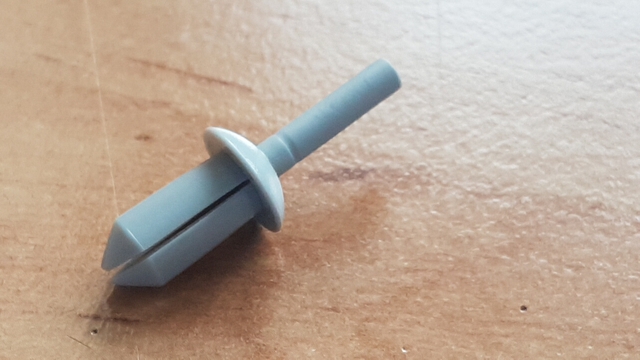

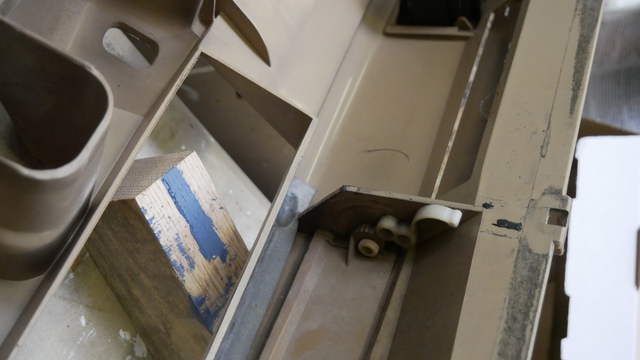

Ich habe zwischenzeitlich mal eins meiner Armaturenbretter raus geholt, um schneller zu prüfen, ob die Klammern passen. Dabei festgestellt, dass bei mir ein ganz anderer Typ Klammern verbaut ist:

Die bisher entwickelten Klammern bekomme ich bei mir nicht gewaltfrei rein. Da mir der Kopf der neu entdeckten Klammern aber sehr viel logischer erscheint als der alte, habe ich Hartmut gebeten, mir einen Satz der alten Klammern mit neuem Kopf und einen Satz der obigen Klammern zu drucken.

Die neuen Klammern passen beide sehr gut, aber leider brechen Sie beim Einbau am Fußpunkt ab, da sie nicht flexibel genug sind. Schon wenn man sie leicht zusammendrückt brechen sie.

Hartmut hat darauf einen neuen Druck gestartet und folgendes dazu geschrieben:

"Inzwischen habe ich verschiedene Materialien ausprobiert. Normalerweise drucke ich mit PLA, das ist problemlos beim Druck. Ich habe dann mit ABS und PETG experimentiert. Beides ist schwieriger in der Verarbeitung. Die Ergebnisse waren aber niederschmetternd. Die zylindrischen Clipse sind genauso abgebrochen. Es fehlte die Flexibilität. Ich hatte die Teile mit 100% Füllung gedruckt, damit sie stabiler sind. Dann habe ich mich mit unterschiedlichen Füllungen herangetastet. Das beste Ergebnis bezüglich Flexibilität habe ich dann mit 15% Füllung erreicht. Jetzt hoffe ich, dass die Stabilität ausreicht."

Leider nein !




Die Stifte brechen bei der Montage am Fußpunkt. Hat jemand noch eine Idee, was man dagegen tun könnte. Ich habe vom 3D-Druck leider keine Ahnung, kann aber ggf. konstruktive Maßnahmen vornehmen.

Liebe Grüße

Ralf

<!--[if gte mso 9]>

Geändert von cbi-ac am 3.Jan.2021 15:26

RE: Luftauströmmer klammern , 18.11.2020 13:37

Es gibt elastisches PLA-Filament, vielleicht ist das ja eine Lösung. Das ist zwar deutlich teurer als normales, aber bei den kleinen Teilen dürfte eine Rolle nahezu ewig reichen. Ich habe mit diesem Filament Ersatz für die Gummifüße eines alten Telefons gedruckt und fand das Resultat eigentlich zu hart. Vielleicht ist diese etwas elastische Härte aber für die Klammern genau richtig.

Viele Grüße
Wolfgang

PS: Hat jemand eine Ahnung, was hier mit dem Layout los ist? Hab den Beitrag eigentlich ganz normal erstellt.

RE: Luftauströmmer klammern , 18.11.2020 13:49

---

Das probiere ich mal aus.
Habe auch eine Rolle Nylon bestellt.

RE: Luftauströmmer klammern , 18.11.2020 15:25

Hallo Hartmut, drucke das Teil mal liegend. Wenn es senkrecht gedruckt wird bricht es an irgend einer Schicht ab. Da bei liegend aber die Schichten anders sind längs zur Belastung sollte es besser halten. Ich weis, das blöde ist die Stützkonstruktion die hinterher entfernt werden muß.

RE: Luftauströmmer klammern , 18.11.2020 18:04

Hallo das kenn ich,

die ersten 2 sind mir auch abgebrochen,ein etwas weichers Material wäre nicht schlecht denke ich

Hätte nicht gedacht das es da noch andere Varianten gibt die Franzosen ........

Gruß Michael

RE: Luftauströmmer klammern , 16.12.2020 21:18

Hi. Würde mir auch gerne Klammern drucken. Aber bevor ich die neu zeichne wollte ich anfragen, ob du das Konstruktionsfile bzw. die stl nicht auf unsere 3D Sammelseite hochladen könntest. Bei den filigranen Nasen würde ich es selbst auch mal liegend versuchen und den Support in Kauf nehmen.

LG

RE: Luftauströmmer klammern , 18.12.2020 12:40

Hallo Gelbwichtel !

Ja, ich werde die Zeichnungen frei geben, allerdings erst wenn wir die tatsächlich funktionierende Lösung haben. Wir sind immer noch dran, ich warte momentan auf Hartmut, der wollte mal mit anderen Materialien drucken, habe aber noch keine Rückmeldung.

LG

Ralf

RE: Luftauströmmer klammern , 18.12.2020 15:53

Hallo. Ich würde die Klammern mal Quer-liegend drucken. Bei dem aufrechten Druck, wird ja Schicht für Schicht übereinander geklebt bzw. geschmolzen.
Da ist natürlich die Gefahr das sie dann quer abbrechen groß. Wenn aber die Schichten anders herum gedruckt werden sind sie in diese Richtung stabieler.
Ich weis, mit einer Stützkonstruktion druckt keiner gerne, schließlich muß sie hinterher entfernt werden. Aber man sollte es so versuchen.

RE: Luftauströmmer klammern , 03.01.2021 15:18

Hallo Zusammen !

Zunächst wünsche ich allen von hier aus ein gesundes und gutes neues Jahr !

Hartmut hat noch mal einen Druckversuch gestartet, zum einen liegend und zum anderen mit Nylon. Beide führten nicht zum Erfolg. Hartmut schrieb mir:

"Hallo Ralf,
leider gibt es keine zufriedenstellende Ergebnisse. Die Variante mit dem liegenden Druck führte zu dem Ergebnis, dass die Nippel nicht mehr abbrechen, aber dafür der angesetzte Bogen abbricht.
Der Versuch mit Nylon zu drucken war auch nicht erfolgreich. Beim Nylonmaterial sind die feinen Strukturen der Nippel nicht hinzubekommen. Ebenso führte der Versuch mit einem elastischen Material von Conrad zu keinem Ergebnis.

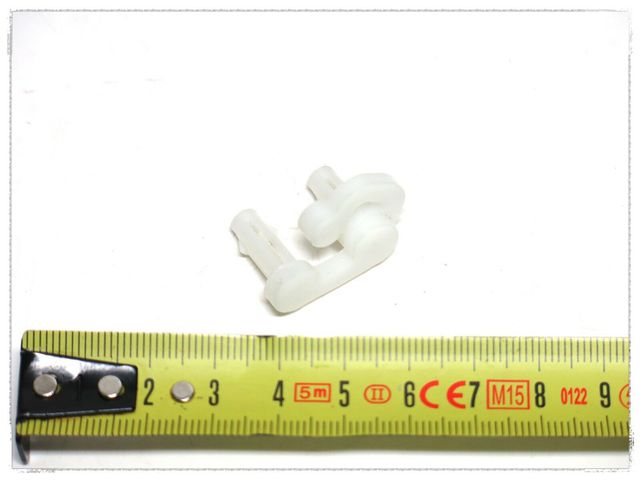

Anbei zwei Bilder vom Liegenddruck und vom Nylondruck:

Vielleicht hat jemand in der Gruppe noch andere Vorschläge oder mehr Erfahrung mit solchen Teilen."

Es wäre schön, wenn jemand aktiv helfen könnte, ich selbst habe leider keinen 3D-Drucker und somit auch keinerlei Erfahrung damit.

Liebe Grüße aus Aachen

Ralf

RE: Luftauströmmer klammern , 03.01.2021 16:07

Wer zuerst kommt, mahlt zuerst:

Ebay Artikelnummer 293809471343 und 293815527479

Habe bei Ihm schon zweimal eingekauft, liefert recht schnell und zuverlässig.

RE: Luftauströmmer klammern , 03.01.2021 22:04

Hallo Ralf,

ich starte auch gern mal einen Druckversuch und schicke dir ein paar Musterklammern. Allerdings hab ich nicht gerade den edelsten Drucker. Aber wer weiß, manchmal gibt‘s ja Überraschungen.

Viele Grüße
Wolfgang

RE: Luftauströmmer klammern , 04.07.2022 15:22

Hallo Freunde des R4 !

Nachdem auch hier die Zeit so schnell vergangen ist (ich schäme mich ja...) doch noch ein Resultat.

Nachdem Wolen es geschafft hat, dass sein verwendetes PLA-Material nicht brach, habe ich mir selber einen 3D-Drucker gekauft und des entsprechende Filament und selbst Versuche gestartet. Das Ergebnis findet ihr hier.

Es hat sich herausgestellt, dass es vermutlich 2 verschieden große Klammerabstände gibt, 15mm und 17mm. Beide habe ich gedruckt und ausprobiert und funktionieren. Ob es auch bei beiden mit 16mm Abstand geht, wäre noch zu beweisen...

Die zweiteiligen Klammern mit dem Bügel passen auch, die Bügel müssen aber evt. etwas warm gemacht und aufgebogen werden, um etwas mehr Spannung zu erhalten. Ansonsten werden sie durch die einteiligen Klammern ersetzt.

Liebe Grüße

Ralf

RE: Luftauströmmer klammern , 04.07.2022 17:56

Muss sagen find es echt klasse mit den Klammern was ihr da für einen Aufwand betrieben habt die Klammern noch stabiler zu machen einfach spitze

möchte mich nochmal bedanken vorallem bei Ralf der sich der Herrausvorderung mit den Klammern sofort stellte

Danke und noch einen schönen Feierabend

Mfg Michael

RE: Luftauströmmer klammern , 03.02.2023 21:10

Da hat sich noch jemand gedanken dazu gemacht

mecaplace.com/produit/fixation-de-volet-daeration-renault-4/
