Betätigung Blech-Luftklappe, 03.02.2023 19:35

Hallo,

ich habe vor längerem eine Blechklappe an meinen 1986er GTL gebastelt und betätige sie etwas pfuschig mit dem vorhandenen Hebel, der nicht mehr ordentlich rastet und die Klappe dadurch bei Fahrtwind wieder zugedrückt wird. Nun habe ich dieses Ensemble ergattert:

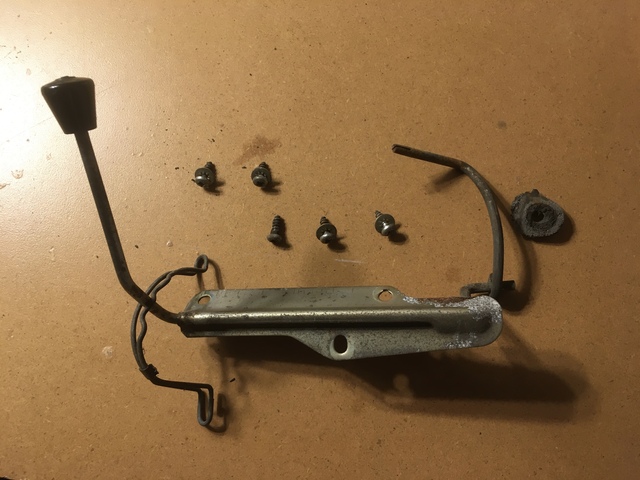

So wie es auf dem Bild liegt, vermute ich die Funktion. Der links liegende Hebel wird in einem "Nockendrahtkäfig" geführt und rastet in drei Stellungen ein. Der Haupthebel wird durch ein an der inneren Spritzwand befestigtes "Scharnierblech" gehalten und geführt. Am rechten Ende hakt der Haupthebel in die Öse des kleinen Hebels ein, der über eine Bohrung in den Luftkasten ragt und dort in das Scharnierteil der Klappe gesteckt wird.

Aber das ist nur eine Vermutung. Hat jemand ein Photo im eingebauten Zustand für mich? Meine Hoffnung ist, daß die "KleinerHebelDurchführung" immer noch (1986) an der gleichen Stelle sitzt wie vor 1977.

Grüße,

Alex

RE: Betätigung Blech-Luftklappe, 04.02.2023 00:15

Moin Alex,

so eine Blechklappe mit der Hebelei liegt bei mir rum, ich wollte vor langer Zeit auch mal eine Klappe nachrüsten. Das ganze Projekt ist aber eingeschlafen, weil die Änderungen, für die Montage, mir zu viel an die Substanz gingen. Ich werde irgendwann mal die Klappe nachbauen und wie das Plastikgitter befestigen und den vorhandenen Hebel benutzen.

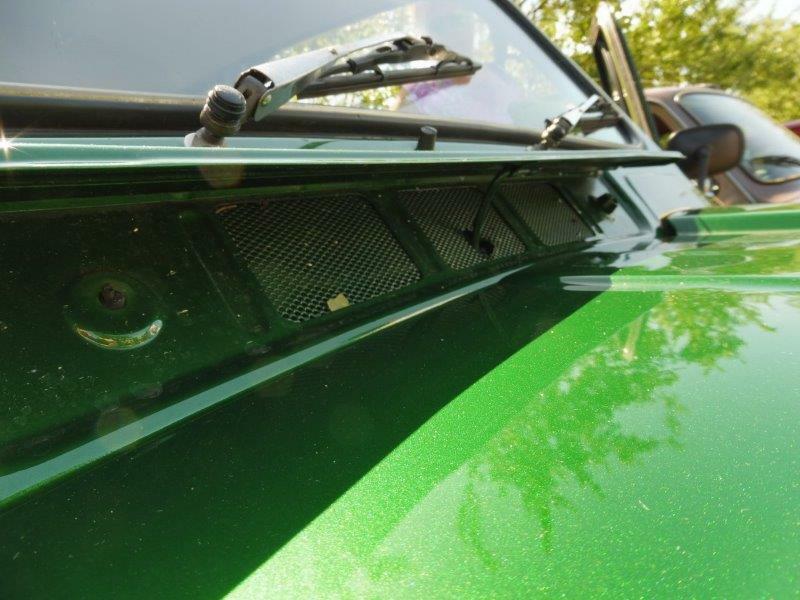

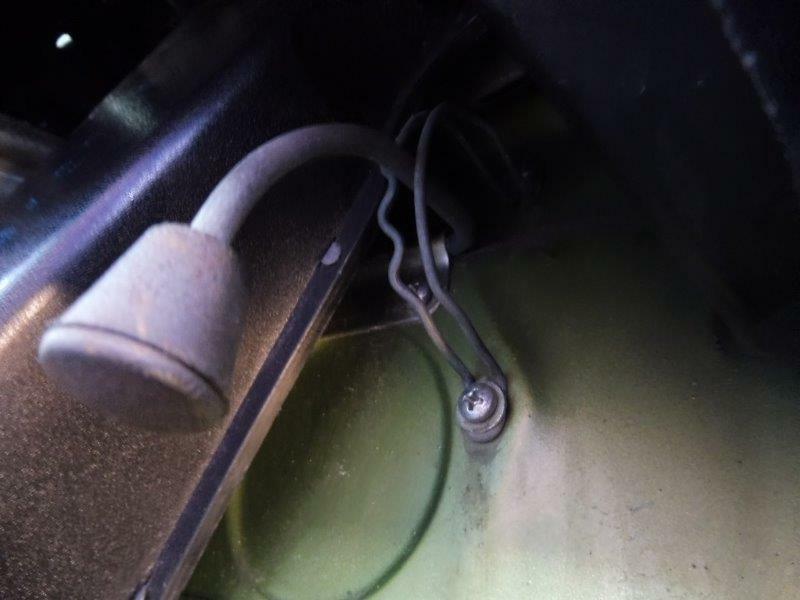

Für den Umbau hatte ich mir auch Fotos gemacht, siehe die Anlagen.

Grüße aus dem schaurigen Norden, der Blaue

RE: Betätigung Blech-Luftklappe, 04.02.2023 10:55

Hallo Thomas,

ich war die letzten zwei Tage auch in HH und "schaurig" ist noch untertrieben. Überall herumfliegende schwere Gegenstände. Zitat: "Das Problem ist nicht, dass der Wind weht, sondern was der Wind weht!" Die Rückfahrt im Flix-Bus (nicht im R4) war ein Ritt für sich.

Aber nun vielen Dank für die sehr aussagekräftigen Bilder, ohne die ich verkehrt herum angefangen hätte. Da das alte Armaturenbrett bald mal wieder raus muss, schau ich mir das dann ungestört an.

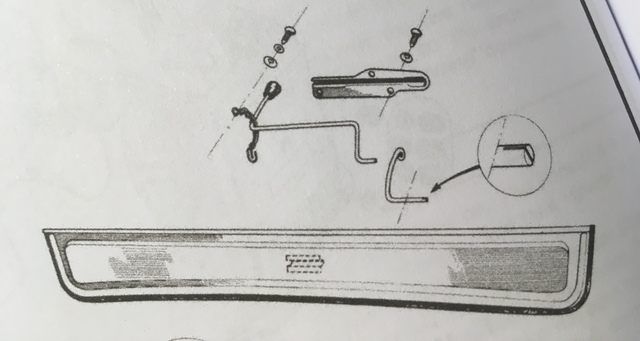

edit: hier noch eine Zeichnung aus dem Haynes, den ich mal wieder nicht auf dem Schirm hatte. Man sieht nicht so gut, dass die Käfig-Zacken in Richtung Fahrzeugmitte zeigen, dafür um so besser auf Thomas‘ Fotos.

Grüße aus dem nicht ganz so stürmischen Berlin.

Alex
