Welche versch. Radbremszylinder passen an HR Bremsankerplatte?, 08.11.2023 21:24

Hi,

für eine Sonderanwendung benötige ich Radbremszylinder mit (deutlich) unterschiedlichen Kolbendurchmessern für die Ø160mm Trommeln.

Gibt es eine Aufstellung welche verschiedenen Radbremszylinder bauglich bezüglich Anbau an der Bremsankerplatte sind und mit den Std. Belägen funktionieren?

Danke und Grüßen, Peter

RE: Welche versch. Radbremszylinder passen an HR Bremsankerplatte?, 08.11.2023 21:38

Hallo 2SQ!

Bist du ein Künstlich Innteligenz?

RE: Welche versch. Radbremszylinder passen an HR Bremsankerplatte?, 08.11.2023 23:25

Also bisher versuche ich mich mit natürlicher Intelligenz durch zu schlagen. Die kann ich dann versuchen ein zu sezten wenn ich das benötigte Wissen erlangt habe. Aktuell konkret Wissen über Radbremszylinder für die Ø160mm Bremsankerplatte - wie in der Eingangsfrage zu lesen steht ;-)

---

---

Tommie67:

Hallo 2SQ!

Bist du ein Künstlich Innteligenz?

---

RE: Welche versch. Radbremszylinder passen an HR Bremsankerplatte?, 09.11.2023 07:34

Moin Peter,

Größenunterschiede von bis zu ~2mm sind mir bekannt. Diese Unterschiede sind wohl auch je nach Länderausführung möglich. So waren die bei den jugoslawischen Modellen kleiner, meine ich.

Aus Neugier:

welche Sonderanwendung planst du?

Lieben Gruß
Jan

RE: Welche versch. Radbremszylinder passen an HR Bremsankerplatte?, 09.11.2023 08:36

Hi Jan,

bisher sind mir Ø19.05mm und Ø20.65mm bekannt. Wenn z.B. die Ø22.2mm Zylinder (R 4CV) passen würden, ginge das schon mal in die richtige Richtung. Optisch in Online-Shop-Bildern sieht es so aus, aber das kann auch täuschen. Und berstenfalls gibt es noch andere Zylinder mit entweder noch kleineren oder noch größeren Durchmessern (Estafette: Ø15.87mm, Dauphine: Ø28.57mm usw.).

Es geht um ein Fahrzeug mit stark unterschiedlicher Gewichtsverteilung links/rechts, so dass ich mit einem gemeinsamen Geberzylinder für beide Seiten unterschiedliche Bremskräfte erzeugen kann um z.B. ein frühes Blockieren der "leichten" Seite verhindern zu können. Der Trommeldurchmesser wird Ø160mm betragen, die Ankerplatten kann und muss ich vermutlich ohnehin anpassen aber es muss halt zu den verfügbaren Belägen passen.

Grüße, Peter

---

-cono-:

Moin Peter,

Größenunterschiede von bis zu ~2mm sind mir bekannt. Diese Unterschiede sind wohl auch je nach Länderausführung möglich. So waren die bei den jugoslawischen Modellen kleiner, meine ich.

Aus Neugier:

welche Sonderanwendung planst du?

Lieben Gruß
Jan

---

RE: Welche versch. Radbremszylinder passen an HR Bremsankerplatte?, 10.11.2023 20:53

Hallo Peter,

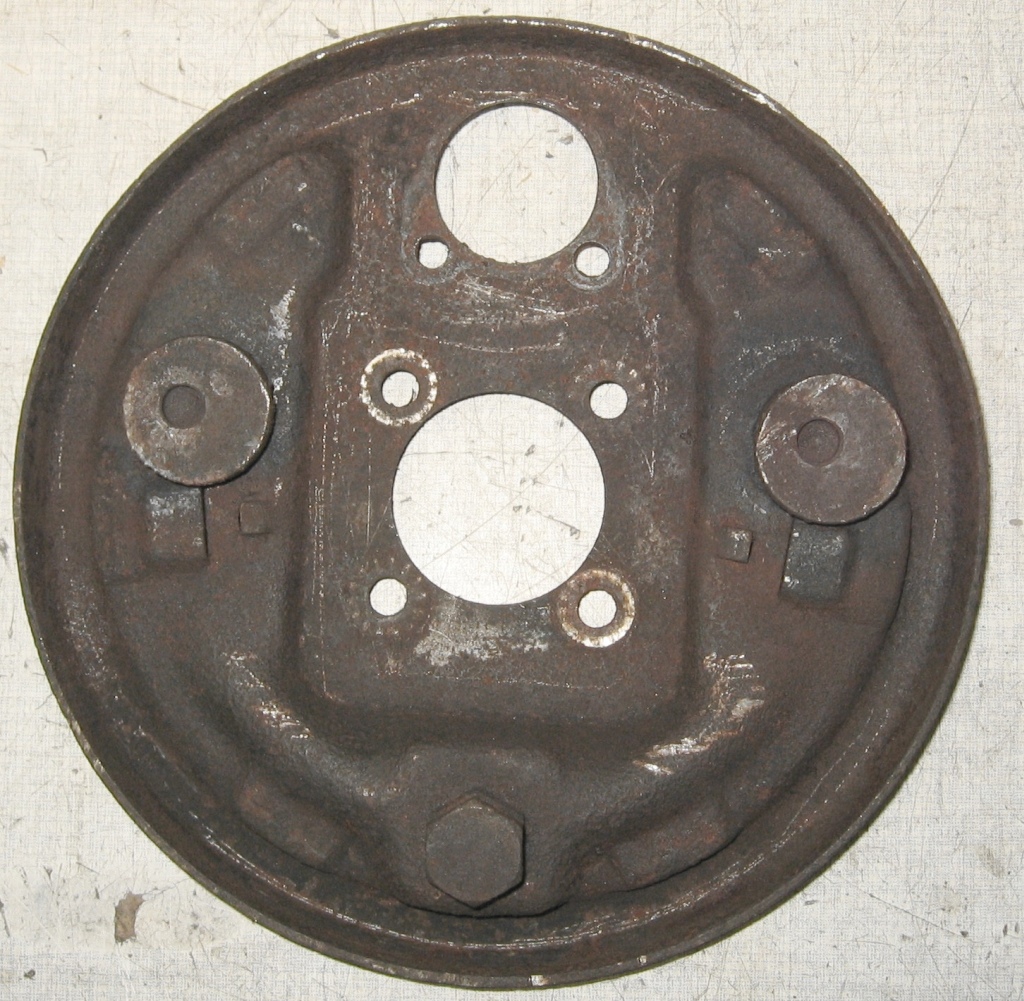

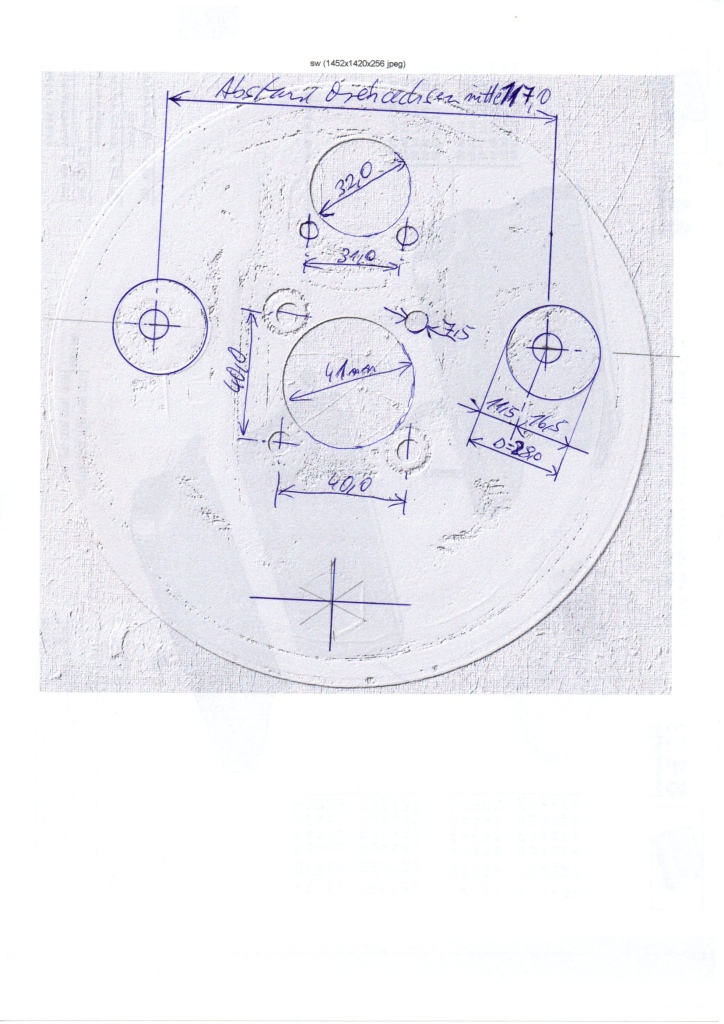

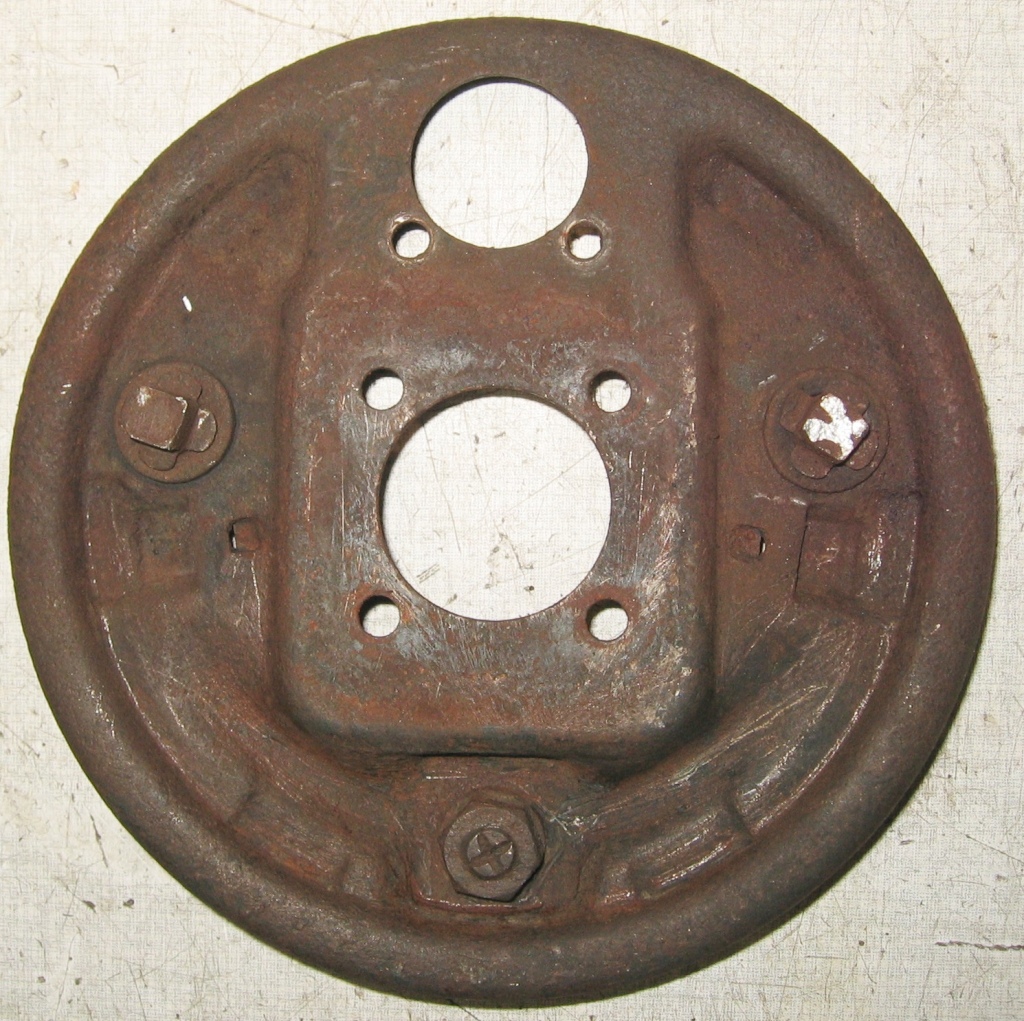

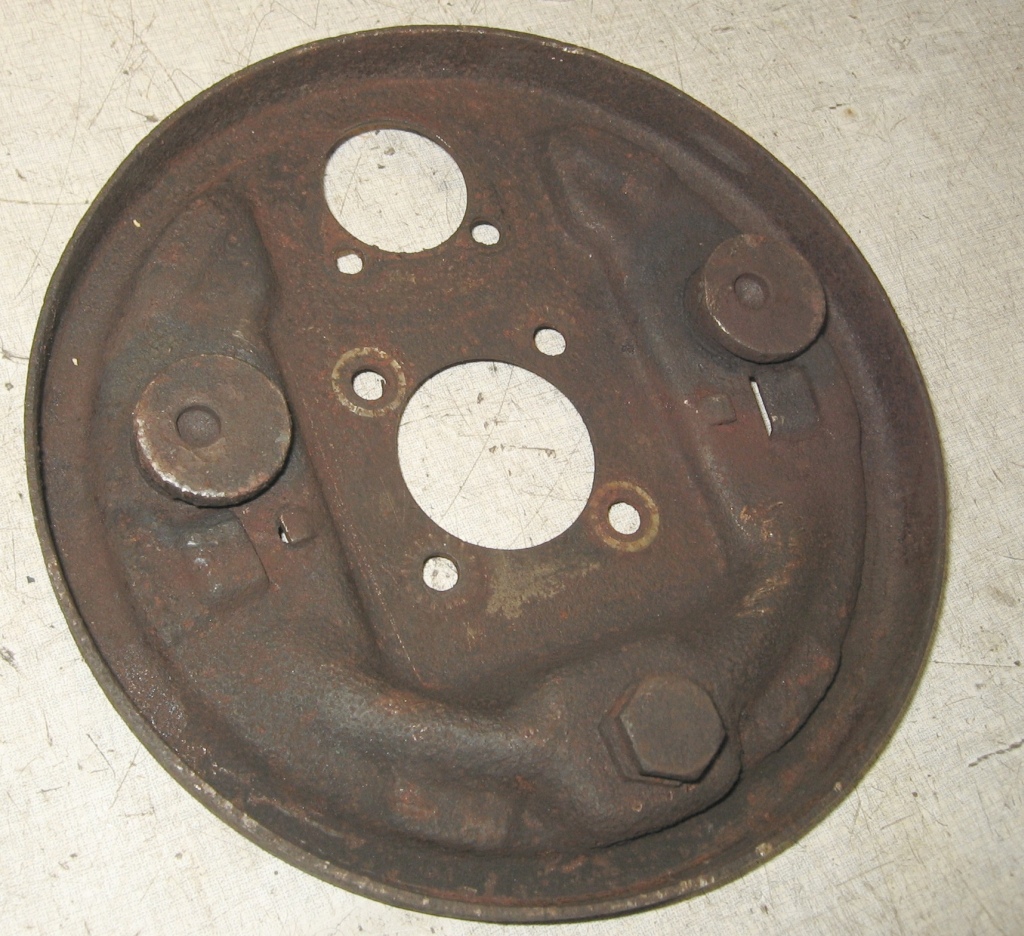

mit den folgenden Fotos und der Skizze sollte es kein Problem sein, die Ankerplatten aufzubauen.
Ggf. skalierst Du eines der Fotos auf die Originalmaße und druckst es so aus, dann hast Du zusätzllich eine 1:1 Schablone...
(Wenn Du die Fotos hier anklickst, kannst Du sie Dir bei Abload in Originalgröße ziehen.)

Damit solltest Du weiterkommen, viel Erfolg.

Gruß, Tom

RE: Welche versch. Radbremszylinder passen an HR Bremsankerplatte?, 11.11.2023 01:47

Hey Tom,

wow, das ist wirklich enorm hilfreich! Super vielen Dank!

Denke auch dass ich damit ziemlich weit kommen werde, spätestens wenn ich die Beläge, RBZs und Federn vorliegen habe.

Grüße, Peter
