Verkleidung Hecktür, 08.06.2020 07:57

Hallo,

ich würde mir gerne für die Hecktür eine Verkleidung anfertigen, weil ich das nackte Blech ziemlich häßlich finde. Gelegentlich habe ich schon so etwas gesehen.

Hat jemand ein "Schnittmuster" dafür oder eine Verkleidung oder eine Quelle?

RE: Verkleidung Hecktür, 08.06.2020 08:50

Liebe R4 Fans,

auch wenn das Profil des Hecktürinnenblechs eine Verkleidung erwarten lässt, gab es diese meines Wissens serienmäßig nie. ( Außer beim R4 Super und manchen Fourgonette ). Auch hat man sich bei der R4 Entwicklung die Mühe gemacht, daß es auch ohne Verkleidung passabel aussieht. Das gilt auch für die Seitentüren, die beim Basismodell auch ohne Verkleidungen ausgeliefert wurden. Im Vergleich zu fast allen anderen Autotüren haben die R4 Türen unter der Verkleidung so etwas wie eine ästhetische Formgestaltung ;-)   ( natürlich Geschmackssache )

Für eine Verkleidung würde ich mir aus einer Pappe eine Schablone bauen: Einfach Pappe gegen die Sicke drücken. Die Sicke zeichntet sich ab und zeigt die Kante für‘s Ausschneiden.

Die Verkleidung hat auch eine ganz praktische Schutzfunktion gegen Beulen in der Heckklappe von innen durch herumfliegendes Ladegut

RE: Verkleidung Hecktür, 08.06.2020 08:55

Salü!

90x50 cm

MrG, RF

RE: Verkleidung Hecktür, 08.06.2020 13:28

---

Ingo Heitel:

Liebe R4 Fans,

auch wenn das Profil des Hecktürinnenblechs eine Verkleidung erwarten lässt, gab es diese meines Wissens serienmäßig nie.

Juchhu, ich weiß was was Ingo nicht weiß :

Renault hat sich mit der Aussparung in der Heckklappe schon was gedacht : Alle ganz frühen L-Modelle hatten tatsächlich dort

eine mit Blechschrauben befestigte, lackierte Pappe. ( hatte deiner keine, lieber Ingo ??) Aber wie gesagt, nur im allerersten Baujahr.

Vor einigen Jahren hat auch jemand die mal nachgefertigt und bei ebay verkauft..

Grüße,

Felix

RE: Verkleidung Hecktür, 08.06.2020 14:35

Hallo zusammen,

der Verkäufer, der vor einiger Zeit bei Ebay Verkleidungen für die Hecktüre angeboten hat, ist ist immer noch unter dem Ebay-Namen r456fan aktiv. Auch wenn er zur Zeit keine Verkleidungen anbietet, hat er vielleicht noch die Schablone um welche anzufertigen. Fragen kostet nichts.

Herzliche Grüße aus Franken.

Heinrich

P.S.: Der Verkäufer ist auch aus Franken, er ist von Leinburg in der Nähe von Nürnberg.

RE: Verkleidung Hecktür, 08.06.2020 21:25

Liebe R4 Fans,

die Hecktürpappe kenne ich nur von den Bildern im 1. Propekt ( die sind aber gemalt und damit nicht dokumentenecht und üblicherweise sind gemalte Prospektbilder etwas "idealisiert" ;-)

Aber ich lerne gerne immer noch was dazu....

Mein 4L von Februar 1962 hat weder Pappe noch Löcher dazu. Mein Super hat original mit Blechschrauben verschraubte Sperrholzplatten in der Hecktür. Mein Plein Air hat mit Holzimitat bedrucktes Blech - aber das ist so original wie das türkisene Bespiel weiter oben....

RE: Verkleidung Hecktür, 08.06.2020 21:50

Habe mir drei solche Verkleidungen selbst angefertigt, einmal aus Hartfaserplatte, einmal aus MDF-Platte (je 3mm dick), einmal aus Sperrholz mit 5mm. Wenn Bedarf besteht, kann ich aus einem Bogen Packpapier eine Schablone anfertigen und diese zur Verfügung stellen.

Der erste Versuch, eine 3mm Platte aus Hartpappe, die als Trennelement für Europaletten verwendet wird, zu verwenden, war nicht ganz so erfolgreich. Habe die Pappe einseitig mit Kunstleder kaschiert; das Ganze verformt sich nach dem Kleben aber gerne und sieht nicht so prickelnd aus.

Befestigung an der Heckklappe mit ausreichend dimensionierten Blechschrauben hält seit 5 Jahren prima. Es gibt passende konisch geformte Scheiben als Unterlage für die Blechschrauben. Sieht gut aus und verhindert Ausreißen.

Eines nicht unterschätzen: Je dicker die Verkleidung umso schwerer. So manche Haltefeder für die Heckklappe leidet unter altersbedingtem Spannungsverlust und eine selbstschließende Klappe kann Kopfschmerzen verursachen!

Gruß von Paul aus dem Chiemgau

RE: Verkleidung Hecktür, 08.06.2020 22:22

Hallo Paul,

ich hätte Interesse an solche einer Schablone.

Das hört sich nach einem schönen Winterüberbrückungsprojekt an.

RE: Verkleidung Hecktür, 08.06.2020 23:13

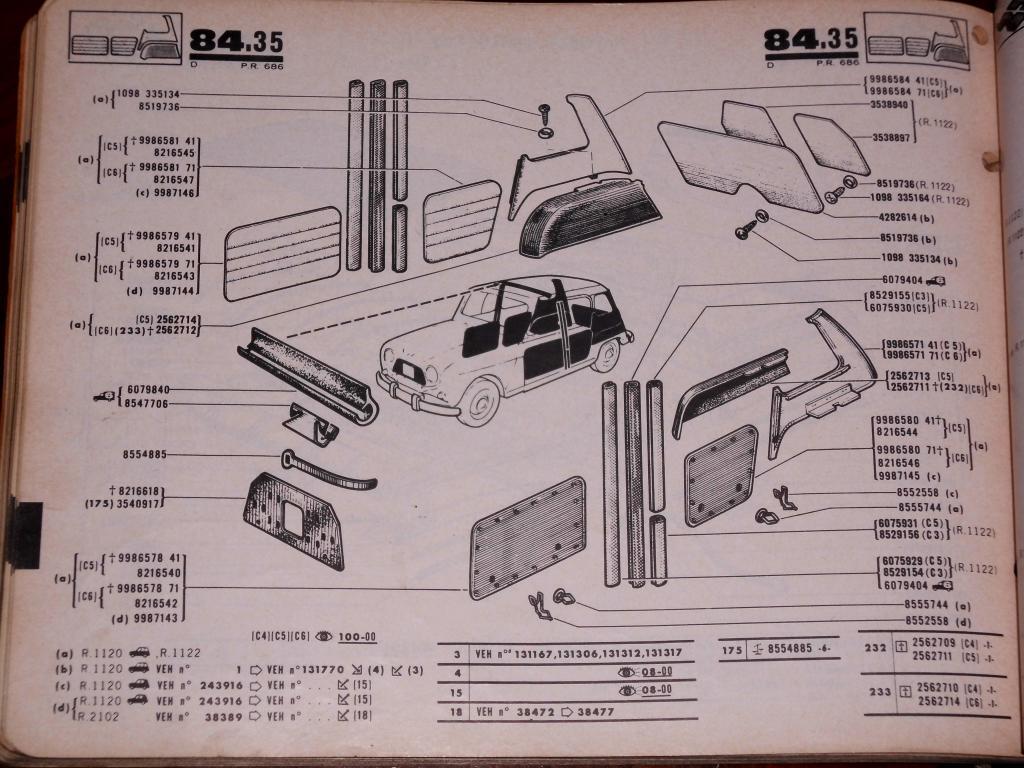

Da hat der Felix Recht, laut PR.686 gab es Verkleidungen L+R für den 4L Super R1122, oben abgeschrägt, und eine für den 4L R1120 mit 6 Seitenscheiben mit Ausschnitt unten für das Schloss, aber nur im ersten Modelljahr. danach leider eingespart.

RE: Verkleidung Hecktür, 09.06.2020 07:59

Nach dem Bild von R4F6Alpine gab es die Verkleidung offensichtlich als Gesamtverkleidung in einem Stück oder auch zweiteilig. Nach den von boxerpauli angeführten Gewichtsgründen der verkleideten Hecktür werde ich mir für meinen R4 die zweiteilige Version basteln. Dafür müßte dann 3 mm Hartfaserplatte oder 3 mm Sperrholz reichen.

RE: Verkleidung Hecktür, 09.06.2020 12:10

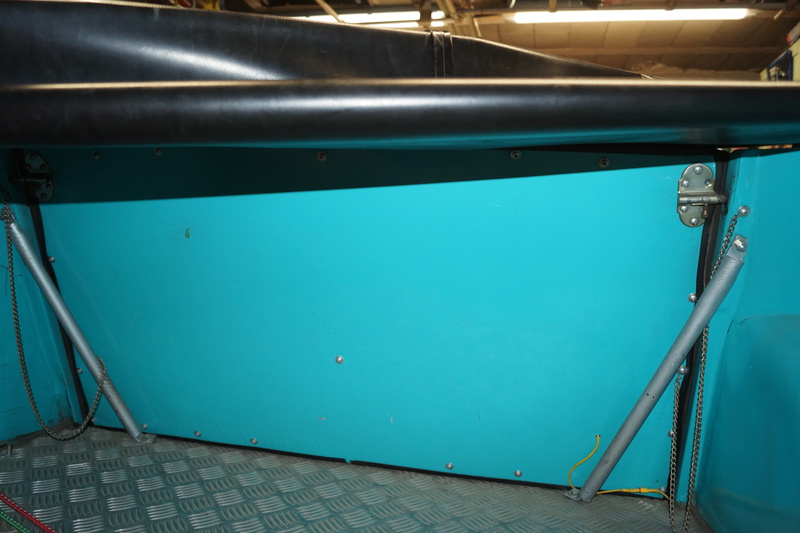

....natürlich habe ich recht ;) Wer Lust hat, kann sich gern 3-4 Autos bei uns angucken, die absolut oregenool mit der Pappe ausgerüstet sind !

Von dem Menschen ( ich habe peinlicherweise seinen Namen vergessen, ist aber ein Netter) der die Nachbauten verkauft hat, habe ich vor Jahr und Tag

eine frühe Heckklappe erworben mit jener Verkleidung, die er für die Aktion als Muster benutzt hat.

Obacht ! Die zweiteilige Verkleidung ist für den Super gedacht, der eine komplett andere Heckklappe hat.

@Ingo : auch mein "deutscher" L von Juli 62 hat die Pappe...

RE: Verkleidung Hecktür, 09.06.2020 13:43

Danke. Wieder was gelernt. Ich lasse erstmal alles wie es ist.

RE: Verkleidung Hecktür, 09.06.2020 14:44

Also ich finde es ungemein praktisch, dass ich beim An- und Abschrauben des Nummernschildes
einfach hinten an die Mutter greifen kann, ohne vorher eine Pappe entfernen zu müssen.
Das kommt immerhin 2x im Jahr vor
Blechschrauben oder die unsäglichen Plastikhalterungen mag ich nicht so gerne.

Beste Grüße, Onny

RE: Verkleidung Hecktür, 09.06.2020 19:01

---

boxerpauli:

Befestigung an der Heckklappe mit ausreichend dimensionierten Blechschrauben hält seit 5 Jahren prima. Es gibt passende konisch geformte Scheiben als Unterlage für die Blechschrauben. Sieht gut aus und verhindert Ausreißen.

Gruß von Paul aus dem Chiemgau

---

Diese "konischen Scheiben" nennt man auch Rosetten. Sie sind aber nur für Blechschrauben mit Senkkopf geeignet (jedenfalls die, die ich kenne).

Für Blechschrauben mit Linsenkopf (unten flach, oben abgerundet) kann bzw. sollte man normale Unterlegscheiben verwenden.

RE: Verkleidung Hecktür, 29.09.2023 19:05

Hallo,

ich hole den Beitrag nochmal hoch,  weil ich momentan dran bin die Verkleidung nachzubauen. Ich habe noch Stoff von einer Rückbank den ich gerne dafür anbringen würde. Hat das jemand schon gemacht und hat evtl ein zwei Bilder  ?

BG Heiko

RE: Verkleidung Hecktür, 29.09.2023 23:31

Hallo Heiko,
Hab ich an einer Klappe noch nie gemacht, nur an einer Tür.
Aber was genau ist dein Begehr?

RE: Verkleidung Hecktür, 30.09.2023 12:07

Hallo Thomas (gelb),

ich wollte nur mal sehen wie Andere das angefertigt haben. Vielleicht noch ein paar Tips bezüglich befestigen auf dem Holz. Besser kleben oder tackern....

RE: Verkleidung Hecktür, 30.09.2023 13:38

Auf der Fläche empfehle ich Sprühkleber*, hinten am Umschlag klassisches Pattex. Heften ist nicht unbedint nötig. Zwecks Dröhnminimimimierung ist eine Zwischenlage aus Malerflies ohne Plaste recht praktisch.

*Nachtrag. Aber nur einen Hauch zum gerade eben fixieren.

RE: Verkleidung Hecktür, 01.10.2023 10:36

Servus und Gruß aus dem Altenheim des R4 (Portugal).

Bei mir liegt so eine Schablone, habe auch schon ein paar dieser Verkleidungen angefertigt. Im Prinzip so wie Thomas das beschrieben hat, nur auf das Malervlies habe ich verzichtet, dafür Klammern mit 4mm Länge auf der Rückseite angebracht. Trägermaterial auch 4mm Presspappe aus dem Baumarkt. Das Zeug gibt es auch einseitig mit Melamin beschichtet, dann kann man auf einen Bezug verzichten.

Foto gerne etwas später. Ich sitze gerade bei 23° am Frühstückstisch in Figueira da Foz ung genieße Sonne, Dünen, Atlantik und Erholung.

Anfrage wegen Kopie der Schablone werden gerne entgegen genommen, aber frühestens am 23.10. beantwortet.🌞😀😁

RE: Verkleidung Hecktür, 12.10.2023 09:33

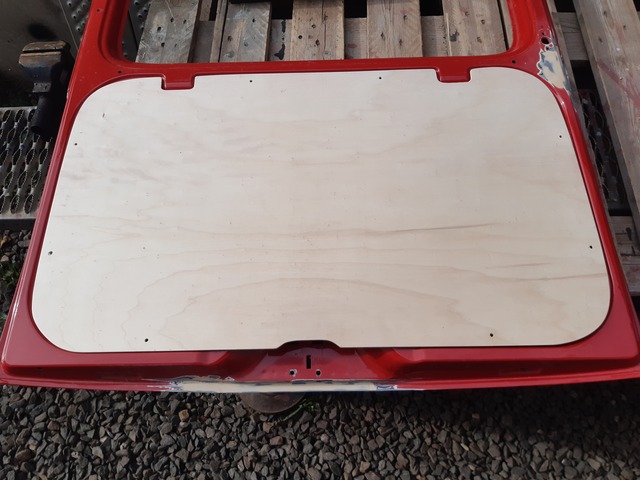

Ich habe mir aus Packpapier eine Schablone angefertigt und eine Rückwand aus 4mm Pappelholz.

Eine kleine Besonderheit habe ich dabei festgestellt. Als Rätzel :

Es gibt ein Vorne und Hinten bei der Rückwand hat jemand eine Idee warum ?

Ein sehr freundliches Forumsmitglied hat mir einen Bezug von der Rückbank (oberer Teil) zukommen lassen. Diesen werde ich die Tage noch anpassen.

BG Heiko

RE: Verkleidung Hecktür, 12.10.2023 10:18

Moin Heiko,

das kenn ich von OSB-Verlegeplatten, die haben auch verschiedene Seiten. Die Gute Seite ist die Trittseite, da ist die Oberfläche geschlossen und höher belastbar. Bei Deiner Platte würde ich die raue Seite verkleiden und das Holz zur Klappe gegen Feuchtigkeit schützen. Das geht am besten mit einer durchsichtigen Holzlasur.

Man sollte auch über eine Blüftung der Klappe nachdenken, wenn die verkleidet ist kommt die Feuchtigkeit nicht mehr raus, am besten oben und unten.

Grüße aus dem Norden, der Blaue

RE: Verkleidung Hecktür, 12.10.2023 11:40

So genau, wie du die eingepaßt hast, würd ich mal sagen, ist es nicht die Oberfläche, s.....n ... ..n..

RE: Verkleidung Hecktür, 12.10.2023 13:18

Die Lösung hat nichts mit dem Holz zu tun.

Hierbei habe ich nur eine Besonderheit des R4 entdeckt.

RE: Verkleidung Hecktür, 12.10.2023 21:36

Da ich letzte Woche mir eine Schablone angelegt habe - ja,  die Schablone brauche ich nur auf ein Holzstück zu legen und schon kann ich mit der Oberfräse kopieren - mußte ich feststellen, daß die untere Ausfräsung nicht mittig ist. Daher gibt es eine Vorder- und eine Rückseite!

RE: Verkleidung Hecktür, 13.10.2023 08:52

Das ist vollkommen korrekt. Ich hatte erst versucht die untere Aussparung weg zu lassen. Das geht leider nicht wegen dem Schloss. Beim Ausmessen habe ich dan bemerkt das das Schloss nicht Mittig sitzt.

RE: Verkleidung Hecktür, 13.10.2023 11:28

Da wäre ich jetzt ehrlich gesagt nicht so schnell drauf gekommen. Also beim nächsten mal mehr Hirn einschalten, etwas logischer denken und genauer hinschauen. An den beiden Löchern kann man es ja gut sehen.

RE: Verkleidung Hecktür, 14.10.2023 20:55

Alles richtig, der Ausschnitt ist asymetrisch. Musste das deutlich erfahren, als ich die erste Verkleidung auf der falschen Seite beklebt hatte. Man lernt nie aus und wird erst dann alt, wenn man nicht mehr bereit ist, dazu zu lernen...

Bobbycar, da sieht man das Handwerk aus dem Du kommst. Saubere Arbeit 😀

RE: Verkleidung Hecktür, 15.10.2023 14:48

@Paul: danke für die Blumen und ich mag es wenn jemand Fehler zugibt  !

@Blauer : Platte ist imprägniert-auf beiden Seiten. Daran hätte ich nicht gedacht

BG Heiko

RE: Verkleidung Hecktür, 12.11.2023 12:15

Hallo,

leider ist das Projekt "Stoff auf Holzplatte kleben " gescheitert. Ich habe zu wehnig Überstand gelassen um den Stoff hinter der Kante zu befestigen.  Daher meine Frage ob vielleicht noch jemand Stoffreste übrig hat  ?

(blau-rot-grau)

Gruß Heiko

RE: Verkleidung Hecktür, 12.12.2023 16:01

Angeregt von dem Beitrag, habe ich mir eine Verkleidung gebaut.

Ich wollte die Verkleidung möglichst dünn und leicht haben. So habe ich mich gegen herkömmliche Autopappe (3mm) entschieden und habe eine ABS Platte (1mm) genommen.

Arbeitschritte:
- Vorlage aus Karton geschnitten
- nach dieser Vorlage die ABS Platte ausgeschnitten
- ABS Platte mit Autofilz beklebt und 2 cm umgebördelt
- vom Karton einen 2 cm Rand abgeschnitten (Bördelkante)
- Karton auf die Rückseite der Verkleidung innerhalb der Filzkante verklebt. (Das hat die Verkleidung deutlich stabiler gemacht.)
- hingeschraubt.

Die Verkleidung ist wirklich sehr leicht und am Rand sehr dünn. Ich bin ja gespannt, ob sich die ABS Platte bewährt.

Da die Uploadfunktion von Abload nicht mehr funktioniert, erstmal kein Bild dazu.

LG Uli

RE: Verkleidung Hecktür, 12.12.2023 22:17

Jetzt probier ich´s mal so:

https://www.directupload.net/file/d/7129/bchxwddi_jpg.htm

RE: Verkleidung Hecktür, 12.12.2023 23:24

[URL=http://www.directupload.net/file/d/7129/vwqoo5fa_jpg.htm

Mein Ergebnis sieht letztendlich so aus

Als Material habe ich eine drei Millimeter dicke Spanplatte benutzt. Diese von beiden Seiten mit Holzlasur imprägniert. Auf der Fläche mit Sprühkleber fixiert und die umgeschlagenen Kanten mit GMK 2410 Stück für Stück verklebt. Montieren konnte ich sie noch nicht. Die Klappe ist noch beim Lackierer.

BG Heiko

Vielen Dank für eure Hilfe
