Update - Kleinteile aus dem Drucker, 20.03.2021 20:02

Ich bin vor kurzem an einen 3D Drucker geraten.
Kurzum mit einer entsprechende Software zum Konstruieren auseinander gesetzt und an die ersten Projekte für den R4 gesetzt.

Teil 1

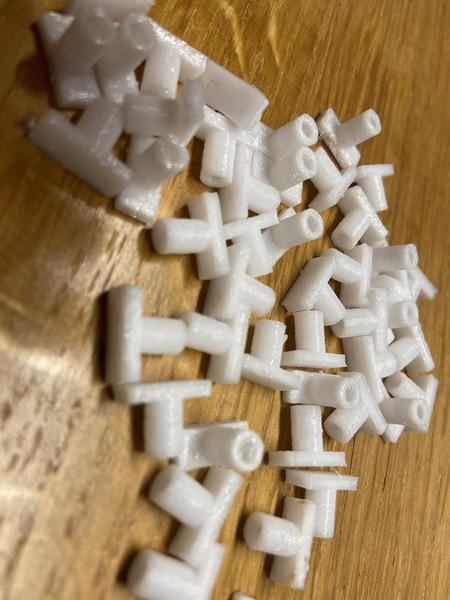

Befestigungsclips für meine dünnen Alu-Zierleisten, in abschließende Variante.

Da ich im Moment noch auf der Suche nach den Querstreben für mein Faltdach bin bin, konnte ich Kleinteile hierfür bisher nur Vorkonstruieren und muss diese noch anpassen, sobald ich eine originale Querstrebe in der Hand halte.
Vielleicht hat ja auch jemand von Euch Originalteile (Spannlasche, Haltepömpel) als Vorlage für den 3D Druck für mich.
Die Querstreben werde ich wohl nach einer Vorlage  nachfertigen müssen.

Teil 2

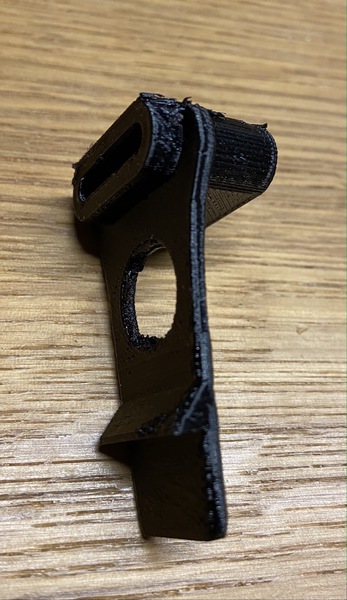

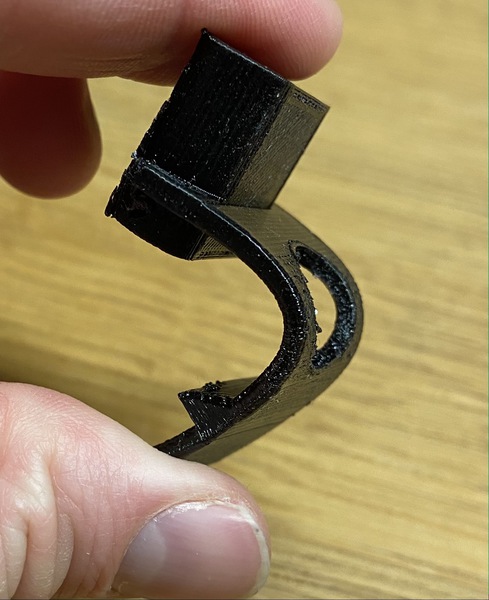

Spannlasche für die Querstreben. Diese habe ich aus einem relativ elastischem Material (TPU) gedruckt

Teil 3

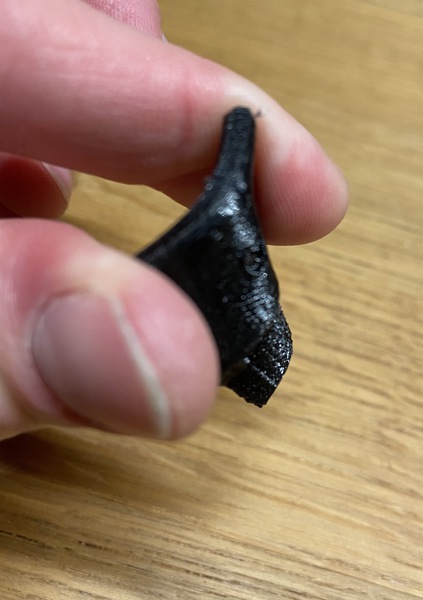

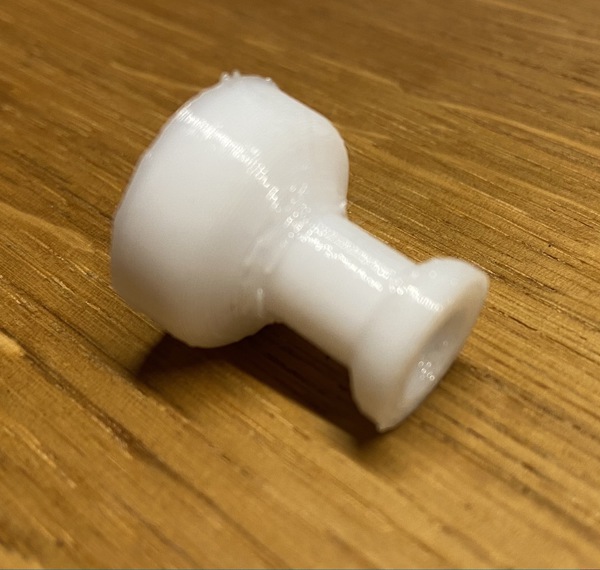

Haltepömpel für die Spannlasche aus PETG

Teil 4

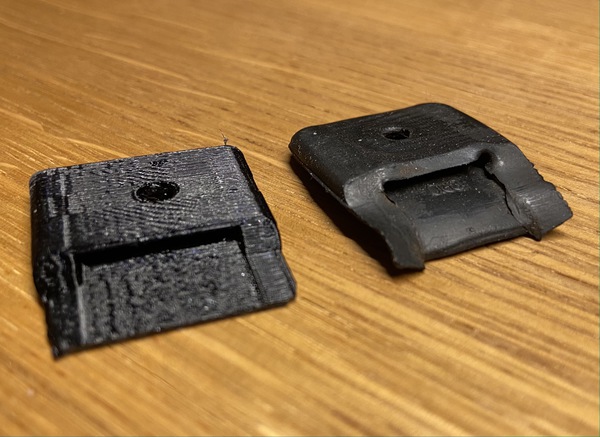

Überzieher für die Enden der Querstreben, ebenfalls aus TPU. Hier habe ich selber ein Original als Vorlage (siehe Bild).

Auf den Bildern sind "nur" Prototypen zu sehen, in der abschließenden Version werden sicherlich noch die Druckeinstellungen (Layerstärke, Temperaturen, Geschwindigkeit, ...) optimiert um ein zufriedenstellendes Finish zu erreichen.

Mein Anspruch an die gedruckten Teile ist, dass diese vor allem funktional und haltbar sind.

Das sie im Detail vom Originalteil abweichen kann ich verkraften ;-)

Guido

RE: Kleinteile aus dem Drucker, 20.03.2021 20:46

Meinen tiefempfundenen Respekt....

Gruß Hendrik

RE: Kleinteile aus dem Drucker, 22.03.2021 08:08

Moin Guido,

die Faltdach-Haltepömpel hat der Yves Joseph K in der Facebookgruppe R4- Renault 4 Fan Club Deutschland vorletztes Jahr konstruiert. Bist du bei Facebook? Falls nicht könnte ich ihn für dich anschreiben und ihm deine Emailadresse geben.

Lieben Gruß
Jan

RE: Kleinteile aus dem Drucker, 22.03.2021 17:25

Über Tom (SolaR4Tom) bekomme ich jeweils eine Zuglasche und Haltepömpel als Muster zugeschickt. Hiervon werde ich mir dann die noch fehlenden Maße nehmen und
diese für eine genaue Konstuktion dieser Teile nutzen können.
Vielen Dank an dieser Stelle noch einmal für die Hilfsbereitschaft!

Wenn sich die Teile dann auch in der Prxis bewähren, kann ich die stl-Datei zum selberdrucken weitergeben oder ggf. auch mit einem Druck der Teile aushelfen.

@ -cono-

Ich schicke Dir eine PM

Guido

RE: Kleinteile aus dem Drucker, 24.03.2021 01:06

Hallo Guido,

hast du dich schon mal mit cbi-ac kurzgeschlossen? Die Frischluftklammern mit diesem TPU gedruckt, könnte vielleicht das latente Bruchproblem ausmerzen.

Gruß, Thomas

RE: Kleinteile aus dem Drucker, 24.03.2021 07:48

Ich habe das Thema damals gar nicht so wirklich verfolgt.
Käme auf einen Versuch an, dass ganze mal mit TPU zu versuchen.
Ich kontaktiere Ralf diesbezüglich mal.

RE: Kleinteile aus dem Drucker, 07.04.2021 16:41

---

R4D4:

Hallo Guido,

hast du dich schon mal mit cbi-ac kurzgeschlossen? Die Frischluftklammern mit diesem TPU gedruckt, könnte vielleicht das latente Bruchproblem ausmerzen.

Gruß, Thomas

---

Ich habe mal mit cbi-ac Kontakt aufgenommen, dem Bruchproblem  ist man jetzt wohl auf die Schliche gekommen und es wäre auch möglich die Klammern mit dem ursprünglichen Material zu drucken. Er ist da mit einem anderen User dran.

RE: Kleinteile aus dem Drucker, 07.04.2021 17:00

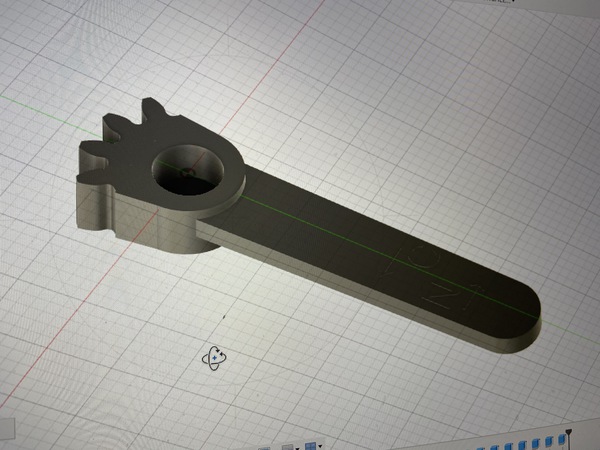

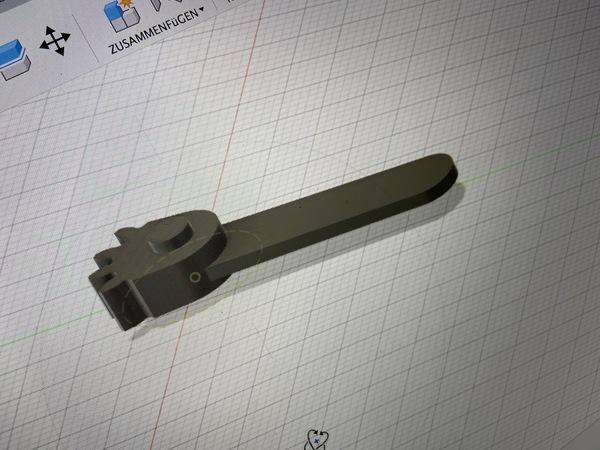

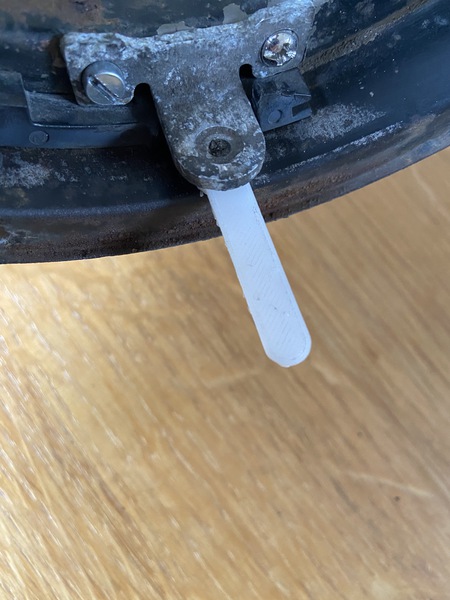

Da ich wahrscheinlich nicht der einzige bin der unter abgebrochenen Hebelchen der Leuchtweitenregulierung leidet, habe ich mich mal an eine 3D-Drucker
Variante hierfür gemacht.

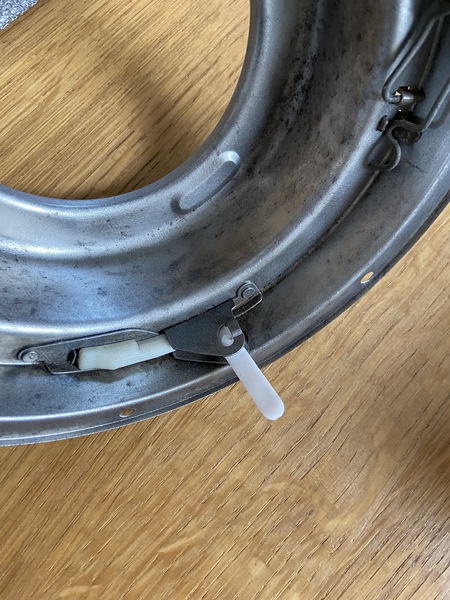

Ich habe zwei verschiedene Systeme in meinen Lampentöpfen vorgefunden. (Nach meiner Kenntnis gibt es auch noch weitere Variationen, u.a. auch aus Metall ;-) )

Die von mir konstruierten Hebelchen erfüllen aus meiner Sicht ihre Funktion wie sie sollen.
Durch das von mir angewedete Druckverfahren schaffe ich es allerdings nicht, die Unterseite des Hebels optisch und haptisch einwandfrei zu drucken.
Dies stört mich persönlich weniger und ist ggf. durch andere Drucker / Druckverfahren / ... besser zu bewältigen.
Mit dem von mir gewählten Material (PETG) scheinen die Hebel auch im Praxistest genügend bruchsicher zu sein, wie das im laufe der Zeit aussieht kann ich natürlich nicht sagen.
Die Dateien meiner Konstruktionen kann ich gerne zur Verfügung stellen.
Hier mal ein paar Bilder

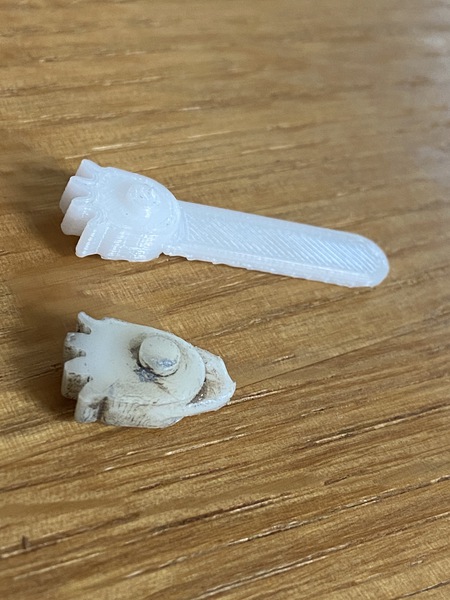

Die Perspective täuscht in der Größe des Druckteils

RE: Update - Kleinteile aus dem Drucker, 23.07.2023 22:04

Hallo,

Ich bräuchte bitte die Datei für die Faltdach Haltepömpel damit ich mir welche ausdrucken könnte.

meine originalen sind leider eingerissen

Hoffe die Datei exestiert noch ...

Danke euch schon mal

Gruß Michael

RE: Update - Kleinteile aus dem Drucker, 24.07.2023 16:17

Die Dateien hat Ralf (cbi-ac) in diesem Beitrag verlinkt.

3D Druck

Sollte da etwas mit dem herunterladen nicht klappen melde Dich einfach noch einmal per PN bei mir.

Guido

RE: Update - Kleinteile aus dem Drucker, 24.04.2024 20:51

Hallo,

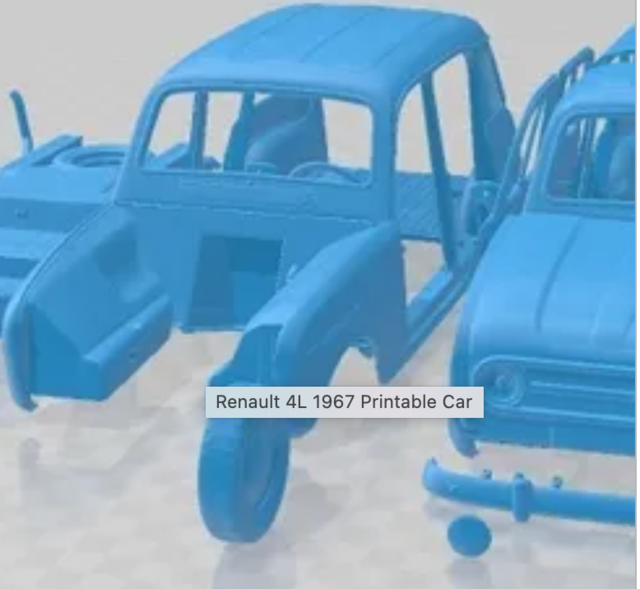

ich suche seit längerem nach einem der ersten Heckklappenembleme "4L", die allerdings sehr teuer angeboten werden. Nun bin ich auf diese Seite gestoßen, die sehr viele STL-file für Eure tollen 3D-Drucker parat haben, dies allerdings gegen Einwurf von Münzen.

cults3d.com/en/search?q=Renault+4L

Ich lade mal morgen das 4L-Logo für 1,04€ runter und konfrontiere unsere 3D-Fuzzis im Betrieb damit.

Bin gespannt und werde berichten,

Grüße, Alex
