Twingo Faltdach Einbau Schablone, 27.05.2017 15:32

Hallo R4ler !

Letzte Woche habe ich mit Peter ein Twingo-Faltdach eingebaut. (Peter ist der, der immer nicht warten kann und das Faltdach vermutlich schon vor dem R4 gekauft hatte...  :)  )

Der Einbau erfolgte ohne Schablone und war letzlich gar nicht so schwer.

Das größte Problem ist wahrscheinlich, und das haben wir auch noch nicht hinreichend gelöst, die Anbindung des ("weichen") Himmels an das Faltdach.

Zur Montage:

Wenn man den Alurahmen, der von innen gegen das Dach geschraubt wird zusammenbaut und dann auf dem Dach des R4 ausrichtet, sollte man beachten, dass der kleine "Spoiler" des Twingo Faltdaches auch noch Schrauben besitzt, und dass weder diese noch natürlich die des Faltdachrahmens selber genau in der vorderen Quersicke des R4-Daches auskommen. Nach dem Ausrichten sollte man den äußeren und inneren Rand des Alurahmens und alle Bohrungen auf das Dach übertragen. Anschließend erstellt man sich die Schnittlinie, indem man zur äußeren Linie eine 2 cm nach innen liegende Parallele aufzeichnet. Dies empfiehlt sich mit einer anderen Farbe. Die Bohrungen erstellt man mit einem Stufenbohrer und die Verbindung von Bohrloch und Ausschnitt kann man leicht mit einer Blechschere schräg ansetzen. Mit einem Kegel oder Zylinderfräser müssen dann noch die Ecken etwas nachgearbeitet werden, weil das Dach da Kunsststoffverdickungen aufweist. Diese kann man aber nach dem ersten Auflegen des Daches anzeichnen.

Den Dachausschnitt haben wir mit einer pneumatischen Blechschere hergestellt, weil wir den Himmel nicht beschädigen wollten, was mit einer Blechschere oder Flex eher riskant gewesen wäre. Nicht zu empfehlen ist ein Blechnibbler, da er nicht gut mit den Kokosfasern unter der Blechhaut zurecht kommt.

Da das Problem mit dem Himmel bestand, habe ich mit einem Bekannten telefoniert, der zufällig noch über ein Twingo-Dach mit Dachschablone verfügte. Diese habe ich dann auf Papier übertragen und einscannen lassen und stelle sie hiermit in 3 Varianten zur Verfügung:  (hätte Peter doch nur einen Tag gewartet...)

1. Originalscan als pdf: "SCHABLONE_170527.pdf" geht nur auf Großformat-Plotter (DIN A0)

2. Scan in png- Datei konvertiert: "SCHABLONE_170527.png" (DIN A0)

und

3. Png-Datei mit PosteRazor auf DIN A4 gestückelt als pdf: "Schablone Twingo Faltdach DIN A4 q.pdf" :

dl.orangedox.com/twingo-faltdach

Alles ohne Gewähr.

Eventuelle funktionieren die Links nicht bei Anklicken, dann Link kopieren und direkt in die Browser-Adressleiste eingeben.

Zu beachten ist, das die blaue Linie mit ausgeschnitten werden muß. Zur Sicherheit habe ich einen Maßstab (10cm) auf dem Blatt vermerkt und die Maße der geraden Linien (nicht Ausbuchtungen) in Längs- und Querrichtung eingetragen.

Wenn es jemand hiermit probiert, wäre es nett eine Rückmeldung zu bekommen.

Viele Grüße

Ralf

RE: Twingo Faltdach Einbau Schablone, 27.05.2017 16:49

eine super Idee!!! leider geht der PDF Link weder über kopieren noch via browser am PC oder Handy.

Roman

RE: Twingo Faltdach Einbau Schablone, 27.05.2017 16:51

...Langmut und Gedult ist eine Tugend ;-)

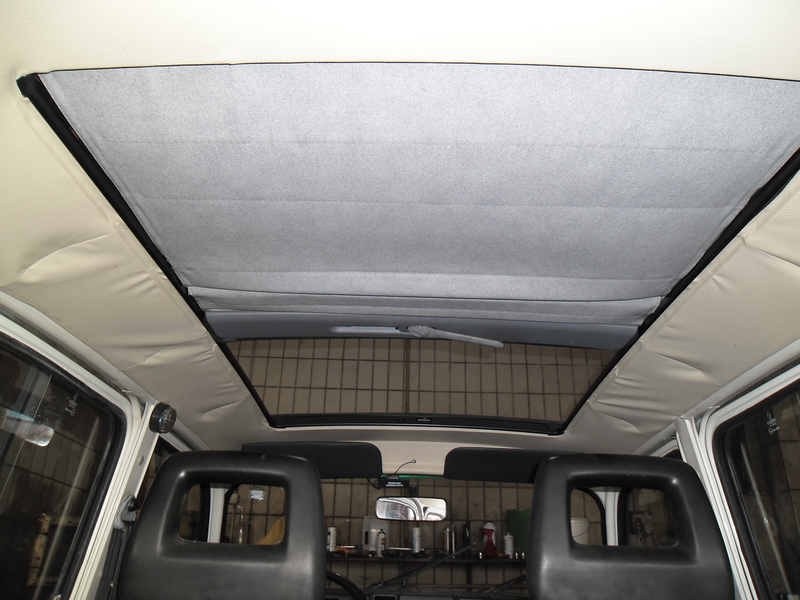

kurz zum Himmel (Twingo Faltdach) : ich habe mir ein Rahmen mit einer Höhe von 30mm um den Ausschnitt bebaut. Einfach und Kostengünstig mit 30x30 kabelkanal. Dieser formt sich gut an die Dachradien. Mit Montage Kleber habe ich dann den Stoff vom Himmel ringsum verklebt. Vorteil des Klebers, ich könnte den Himmel in die gewünschte Richtung drücken. Vorab habe ich die Himmelfedern ein gekürzt und in die Schlaufen eingefädel.  Geht bestimmt auch wesentlich aufwendiger und bestimmt wird es beim nächsten Himmel NOCH schöner.

RE: Twingo Faltdach Einbau Schablone, 27.05.2017 20:18

@Roman

Es geht bei mir, wenn Du den Link nicht anklickst, sondern in den Block nimmst und in die Adresszeile eines browsers kopierst.

Weiß auch nicht warum anklicken nur bei einem von den dreien geht.

Liebe Grüße

Ralf

RE: Twingo Faltdach Einbau Schablone, 29.05.2017 08:48

Moin Ralf,

auch wenn ich keinen Twingodach-Einbau plane, möchte ich einfach mal Danke für das zur Verfügung stellen sagen.
Ich weiß das du daran nichts verdienst und die Arbeit des Einstellen hattest.
Bei mir funktioniert nur der dritte Link direkt, die ersten beiden nur durch kopieren, neuen Tab öffnen und einfügen (probiert am PC).

Ich habe mal etwas rumprobiert, weiß aber auch nicht woran es jetzt gelegen hat. Jetzt sollte es funktionieren.

Lieben Gruß
Jan

1. Originalscan als pdf: "SCHABLONE_170527.pdf" :  dl.orangedox.com/kl7rQbDFVsFZpk6Kwz geht nur auf Großformat-Plotter (DIN A0)

2. Scan in png- Datei konvertiert: "SCHABLONE_170527.png" :  dl.orangedox.com/GkPl5LhbKdOqmK9vsL

(DIN A0)

und

3. Png-Datei mit PosteRazor auf DIN A4 gestückelt als pdf: "Schablone Twingo Faltdach DIN A4 q.pdf" :    dl.orangedox.com/KYQLcMYI3lmjhHguAJ

RE: Twingo Faltdach Einbau Schablone, 01.06.2017 13:31

Danke, Jan  ... :)

Ich weiß auch nicht warum das so ist, hab aber nach 3 Versuchen aufgegeben das doch noch zu lösen, mit Kopieren geht’s ja schließlich auch..

Liebe Grüße

Ralf

RE: Twingo Faltdach Einbau Schablone, 06.08.2019 09:37

Hallo zusammen,

ich habe es auch mit Kopieren versucht, funktioniert aber leider nicht. Hat evt. noch jemand das Heruntergeladen und könnte es mir schicken? Das wäre echt super. Ich werde auch keinen R4 zerschneiden, sondern einen Twingo

Vielen Dank!

VG Micha

RE: Twingo Faltdach Einbau Schablone, 06.08.2019 12:12

Hallo zusammen !

Der Link in meinem ersten Beitrag sollte jetzt gehen.

Es ist dieser: dl.orangedox.com/twingo-faltdach

Liebe Grüße

Ralf

RE: Twingo Faltdach Einbau Schablone, 07.08.2019 15:35

Vielen Dank, Ralf!

RE: Twingo Faltdach Einbau Schablone, 25.06.2020 14:01

Hallo Freunde des offenen Fahrens,

ich bin von Natur aus skeptisch, was das maßstabsgetreue Ausdrucken angeht und habe daher Faltdächer ohne "drumherum" gemieden und etwas länger gesucht, bis ich letzten Donnerstag in Abholnähe ein Twingodach samt A,B,C-Säulenstummeln für 100.- bekam.

Aus diesem habe ich das Faltdach entfernt und einen schmalen umlaufenden Streifen geschnitten, den ich als Schablone genutzt habe. (wer es nachmacht: bitte nicht den Bereich der Spoilerbohrungen vergessen, wäre mir mit beschlagener Brille beim Flexen fast passiert). Da das Twingoblech spiegelsymmetrisch ist, hätte ich auch das komplette Ding verkehrt herum auf den R4 legen können.

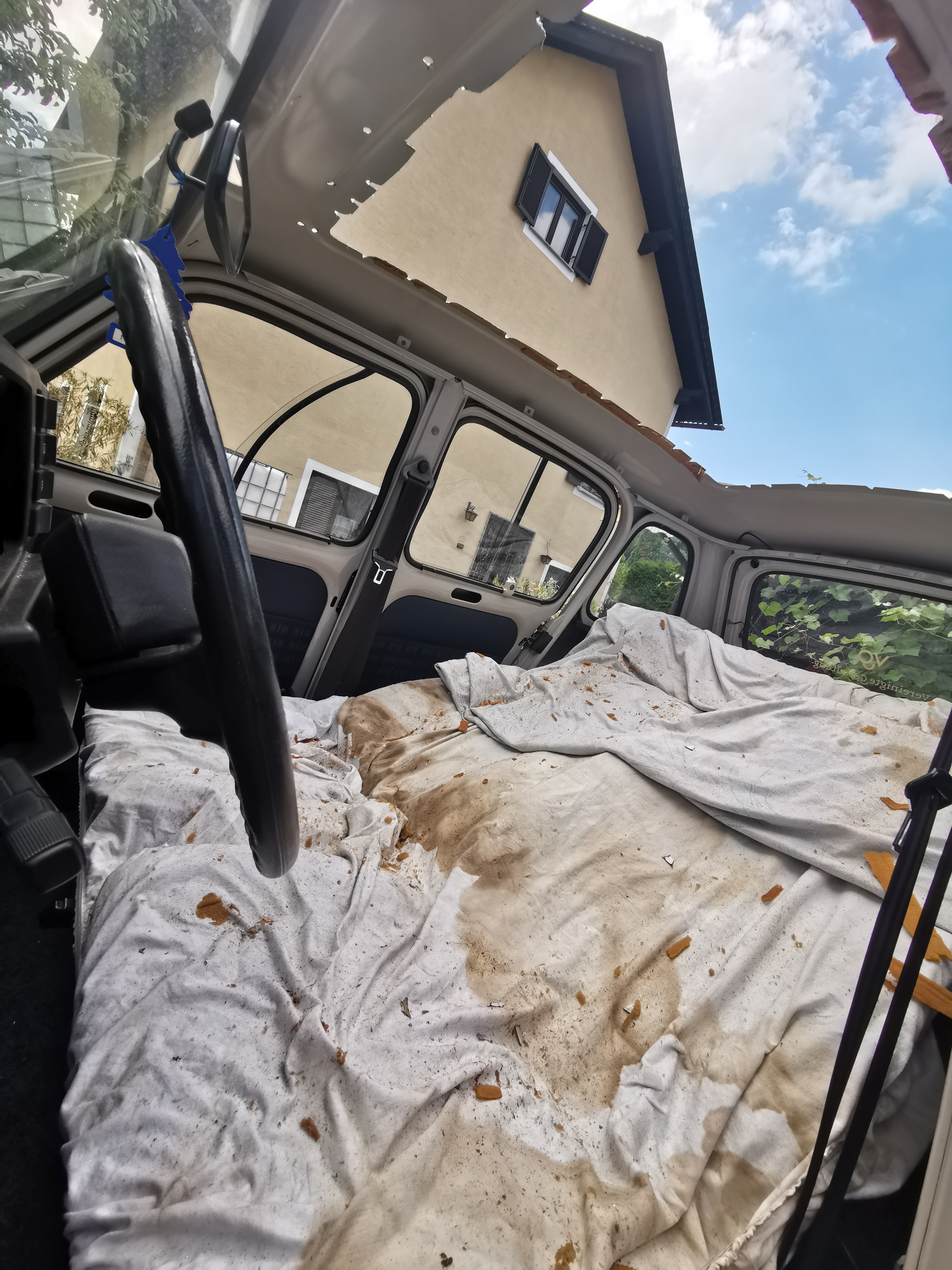

Die Schablone habe ich mittig auf dem Profilbereich des R4 ausgerichtet. Die Bohrungen des Spoiler lagen dadurch genau an der vorderen Sickenkante. Dazu wurde der besagte Stufenbohrer benötigt und ein Blechscherenset (links, rechts, geradeaus). Vorher muss natürlich die Himmelwanne raus.

Das Dach war dann am Freitag vor dem großen Regen in etwa 1,5 h drin und hielt in diesem abolut dicht. Da musste ich als Straßenschrauber etwas zittern. Für die Himmelanpassung und die prophylaktische P-Profilabdichtung kommt es aber noch mal raus, wenn ich wieder etwas Zeit habe.

Diese originale Blechschablone stelle ich gerne zur Verfügung, sie müsste zusammengerollt in ein Hermes L-Paket für 10.- passen.

Das kann auch gerne eine Wanderschablone für weitere Interessenten werden - ich habe nicht so schnell vor, die Aktion zu wiederholen.

Grüße,

Alex

RE: Twingo Faltdach Einbau Schablone, 25.06.2020 20:59

Salü!

@Alubrille:

Wie kann man einen R4 der 2. Serie nur so verschandeln bzw. ihn wertlos machen?

Twingo-Faltdächer gehören nur in R4‘s der 4. Serie rein!!!

Aber bei genauer Betrachtung hast Du ja keine 2. Serie... aber einen guten Umbau der Lüftungsklappe/Scheibenwischer !

Die Blinker (vorne) müßten noch getauscht werden!

MrG, RF

RE: Twingo Faltdach Einbau Schablone, 26.06.2020 08:16

Liebe R4 Fans,

die aus einem Twingo - Dach gefertigte Blechschablone nie knicken , rollen oder dergleichen. Die Wellen die dann bleiben, machen ein korrektes abzeichnen unmöglich. Ich habe mal mitgeholfen ein Dach einzubauen mit einer welligen Blechschablone: Es hat ewig gedauert mit Nacharbeiten bis alles gepasst hat. Ich habe ein Dachschablone hängen. Wer einen Einbau plant kann mit einem "edding" gewaffnet gerne vorbeikommen.

Wer hat Erfahrung, den ( hässlichen? ) Spoiler nicht mehr einzubauen? Gibt es Probleme mit Dichtigkeit, Zugluft oder Windgeräuschen?

Der Himmel scheint die größte Herausforderung des Einbaus zu sein. Der Kabelkanalrahmen hört sich interessant an. Was gibt es sonst noch für Lösungen?

RE: Twingo Faltdach Einbau Schablone, 26.06.2020 18:23

Ich verfolge das Thema Twingo Faltdach schon lange. Ich würde gerne eins einbauen.
Irgendwie traue ich mich da aber nicht alleine ran.

Uli

RE: Twingo Faltdach Einbau Schablone, 26.06.2020 19:48

Hallo Uli. Wo bist Du denn zu Hause? Ich habe schon 3 Dächer eingebaut.
Das erste natürlich an meinem R4, ohne Schablone und es hat auch geklappt.

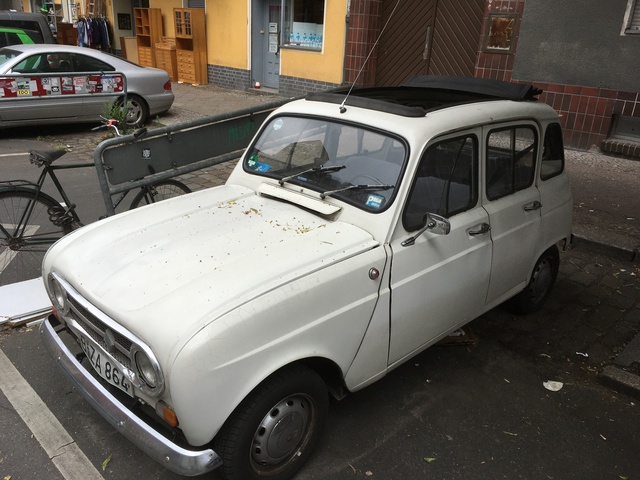

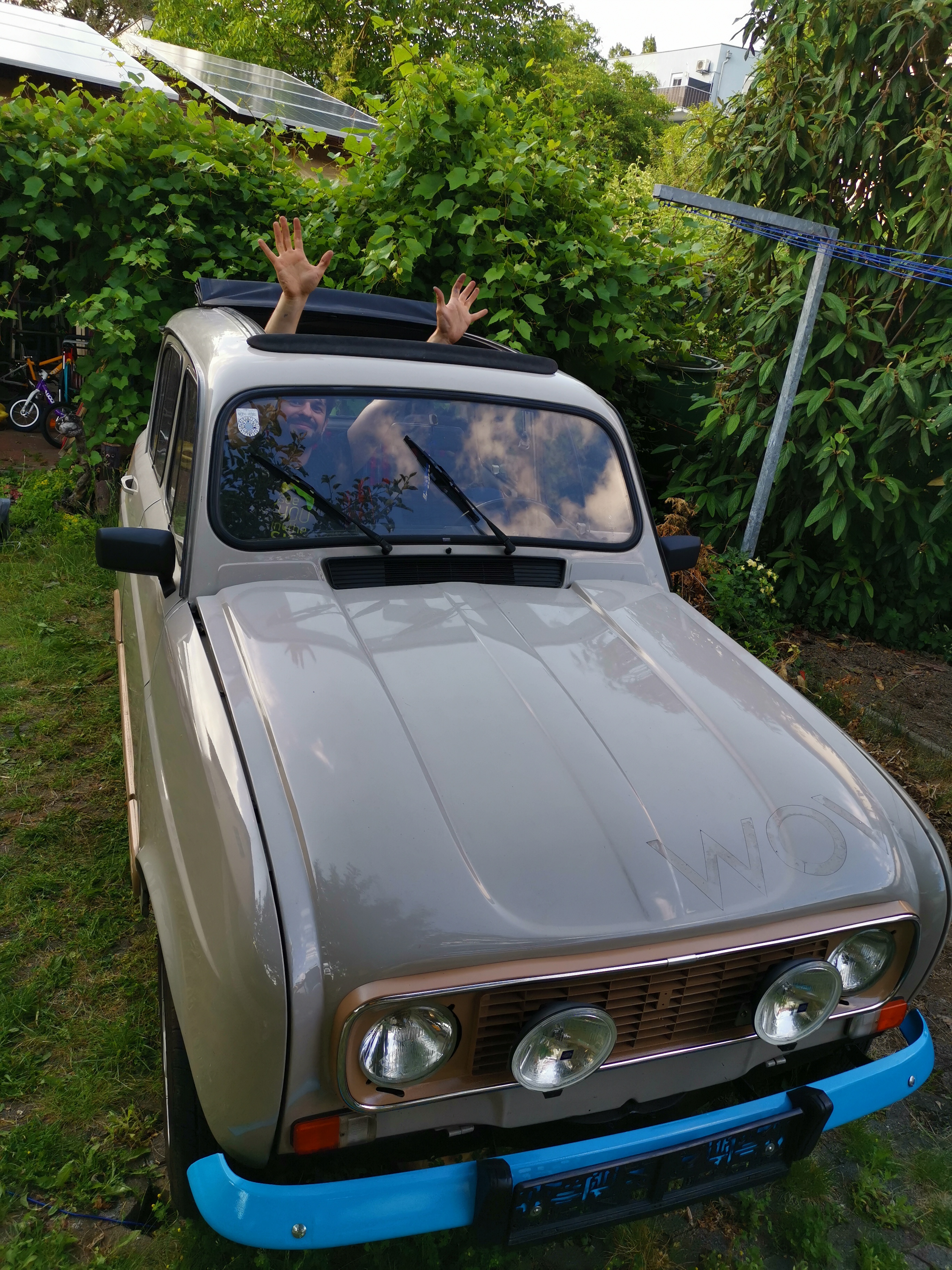

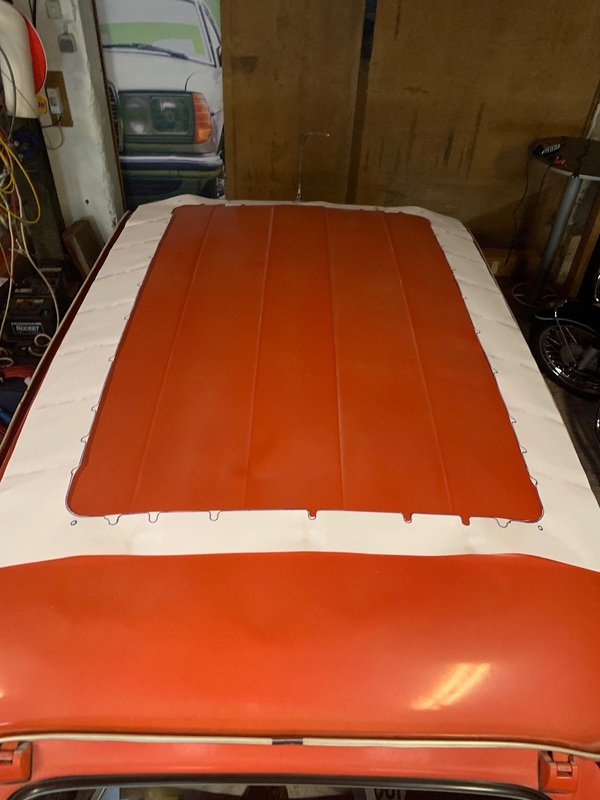

Hier die Bilder.

.

.

.

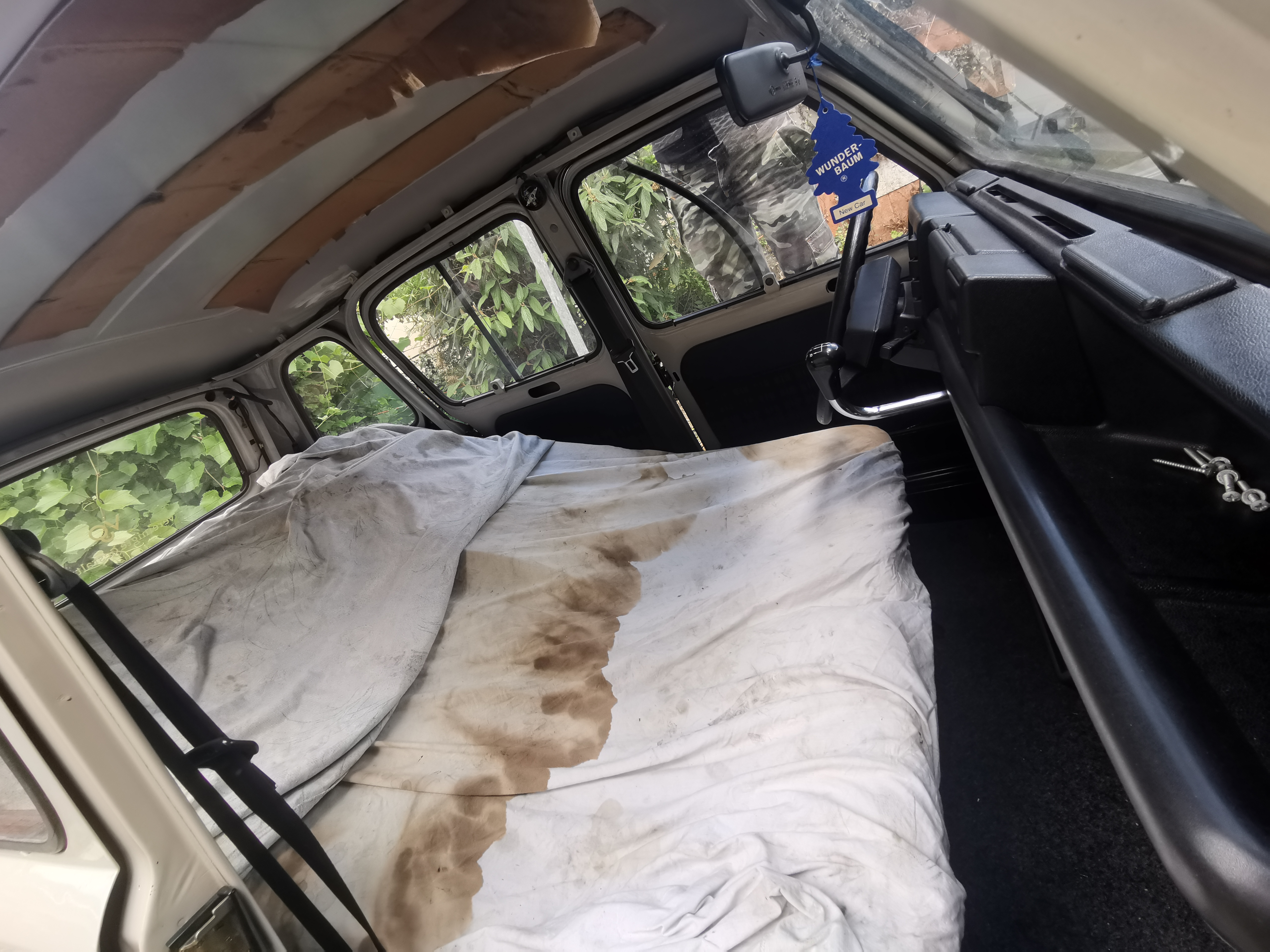

Die anderen beiden waren mit dem festen Dachhimmel und den Innenverkleidungen vom Twingo, das geht auch.

RE: Twingo Faltdach Einbau Schablone, 02.07.2020 20:02

Wir haben uns auch "gelüftet".

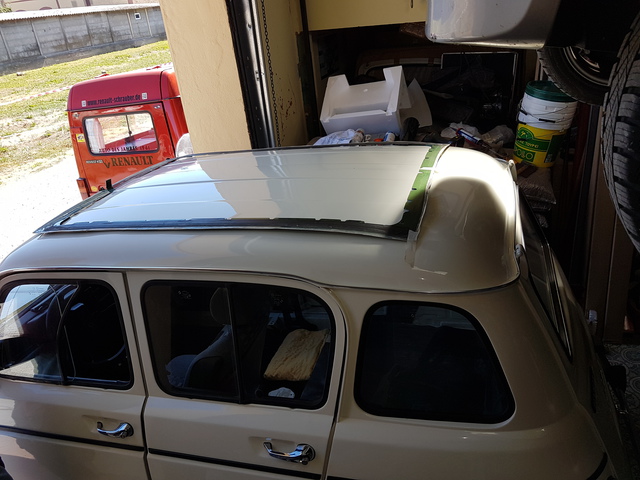

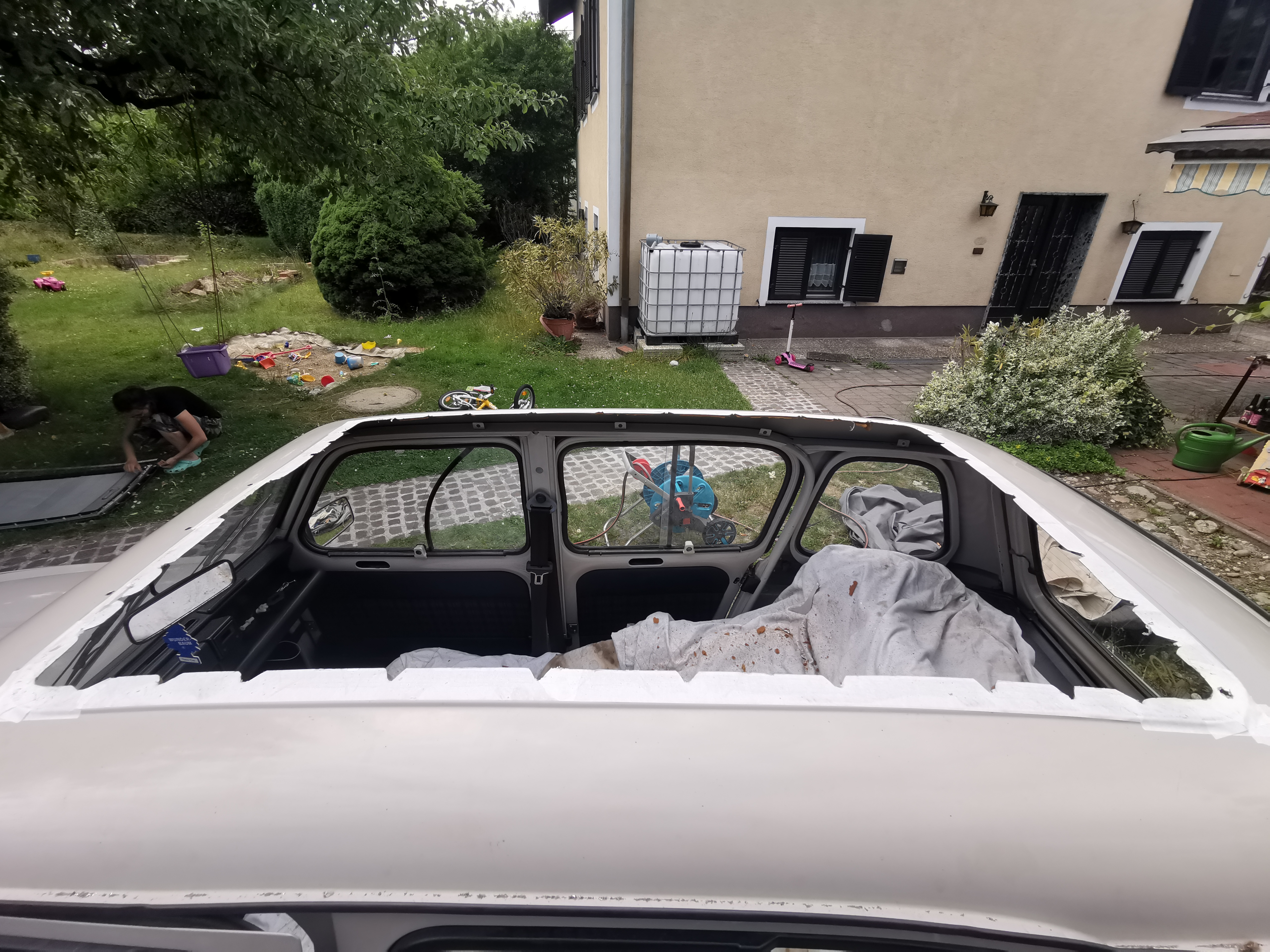

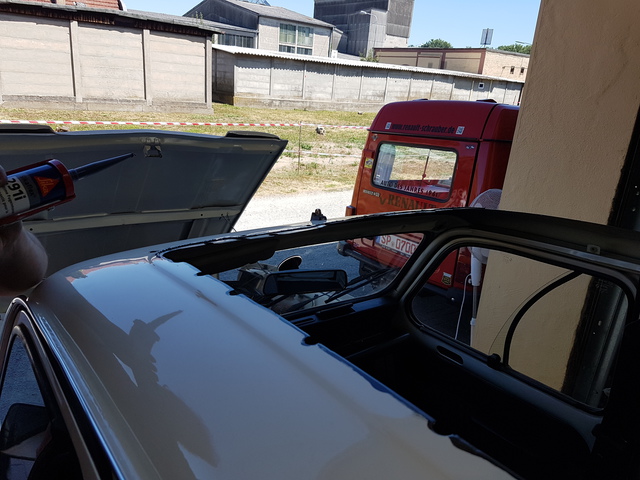

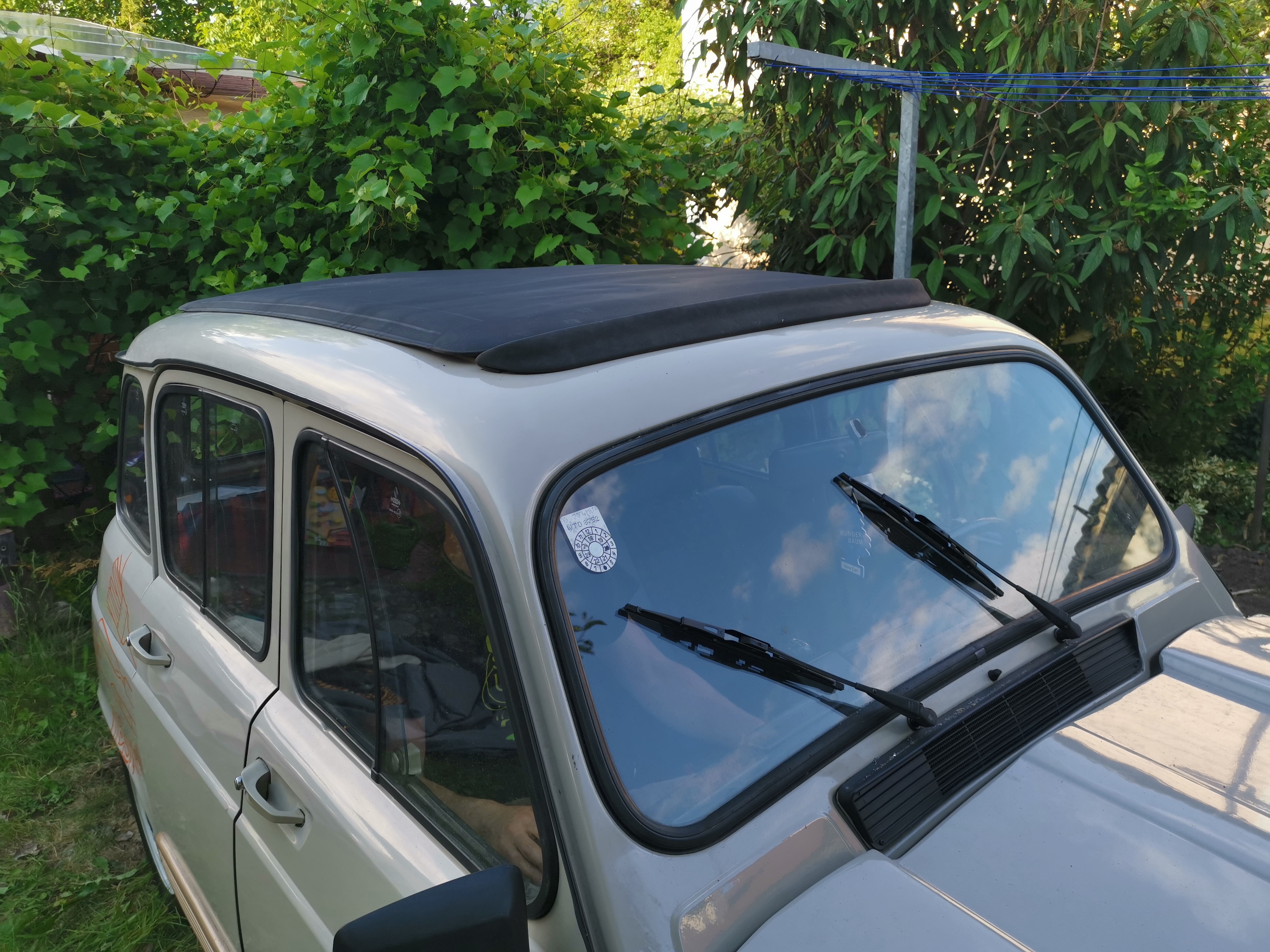

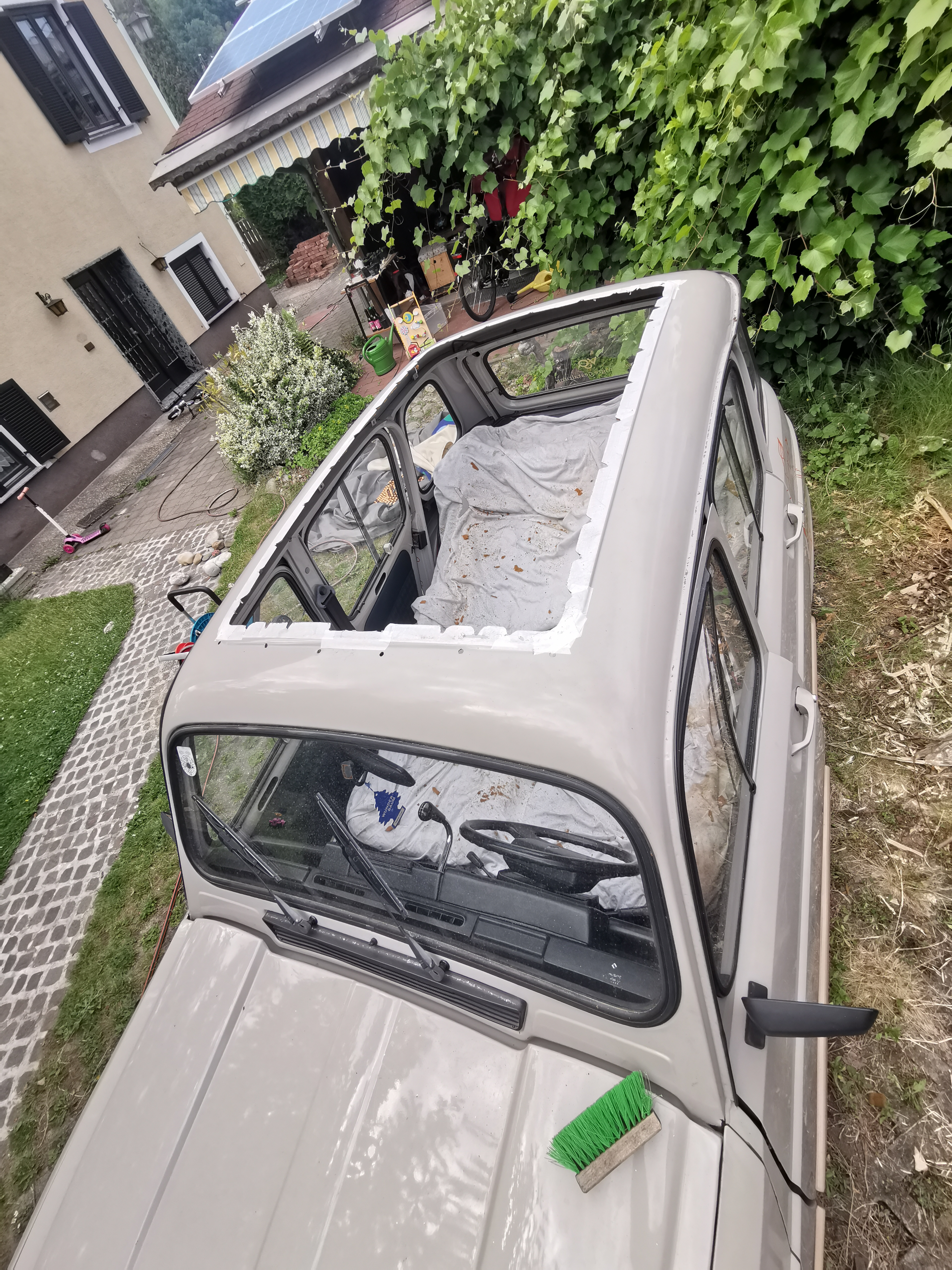

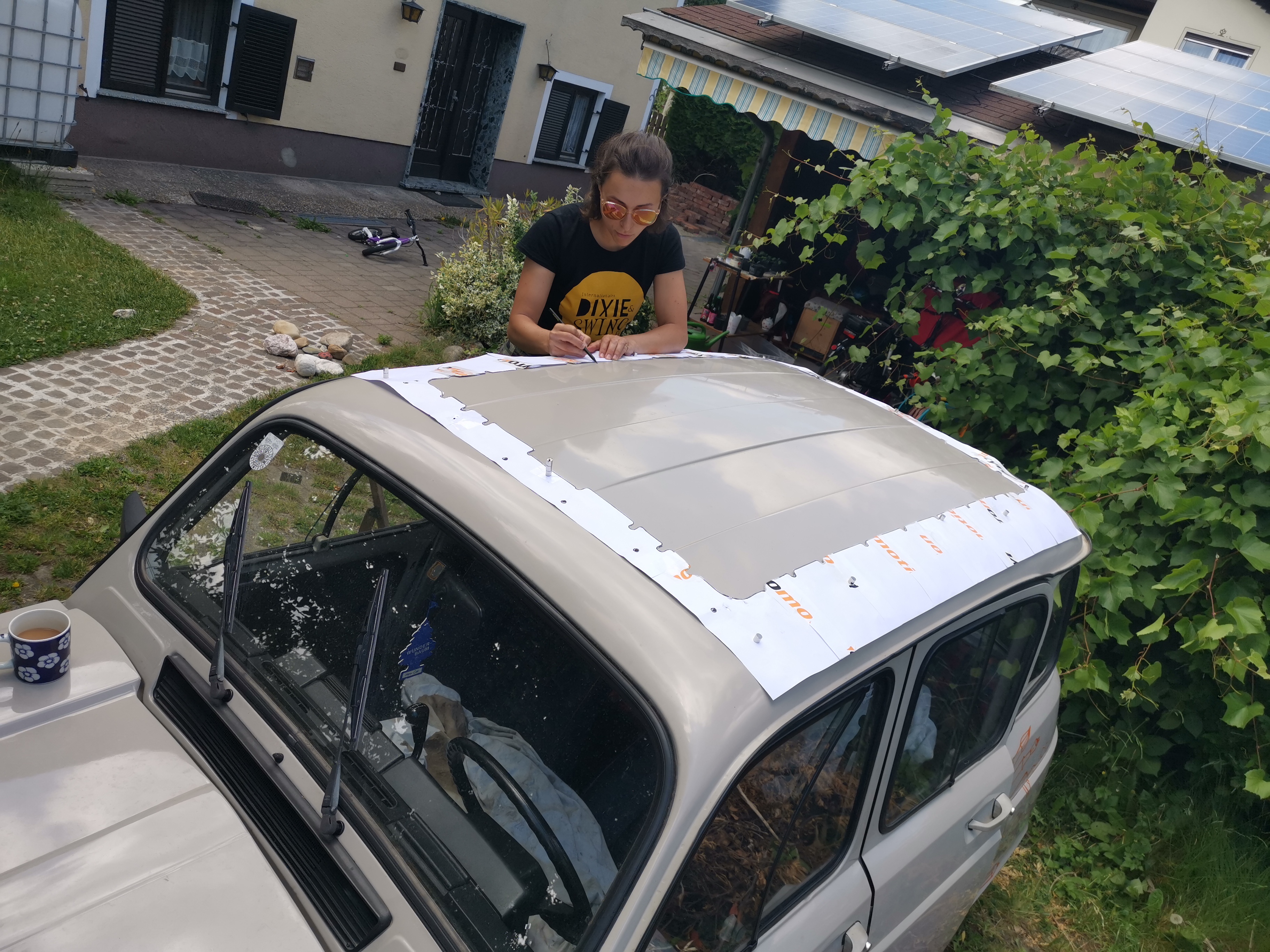

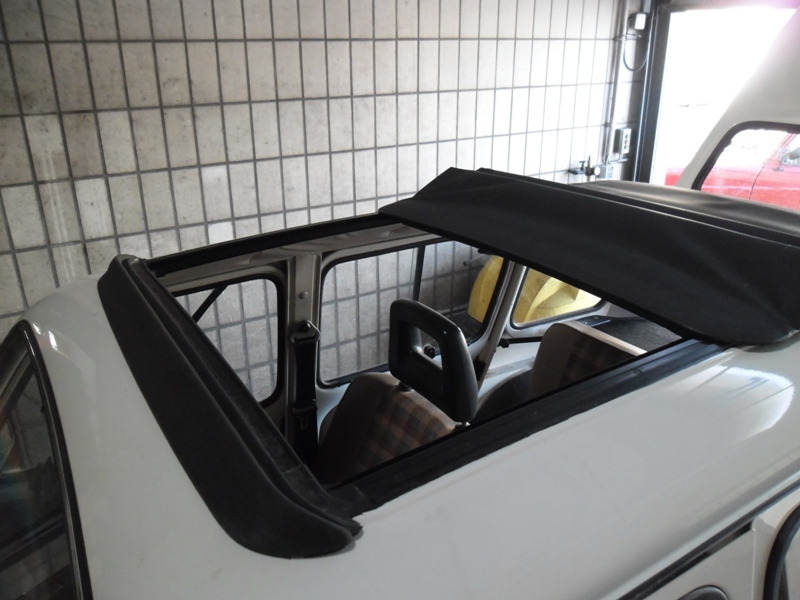

Hier die Fotosession nach der tollen Vorlage:

Fotos vom eigens designten Dachhimmel folgen. Das Twingodach hat nach der Vorlage bis auf kleinere Nacharbeiten perfekt gepasst.

Natürlich wurde auf den Rostschutz der Schneidkanten und einer ensprechenden Abdichtung nicht vergessen ;-)

LG aus Graz

RE: Twingo Faltdach Einbau Schablone, 03.07.2020 10:57

Hallo Gino !

Sehr schöner Beitrag mit schönen Fotos !!

Wenn ich es richtig verstehe, habt ihr meine Papiervorlage als Schablone benutzt. Es ist schön, mal eine Rückmeldung zu erhalten. Die Schablone wurde zig-fach heruntergeladen, aber niemand hat bisher mal berichtet, wie der Einbau geklappt hat.

Mich würde noch interessieren, welche Papiervorlage ihr verwendet habt, die, die man direkt im Großformat ausdrucken konnte (und wenn ja, wie oder wo habt ihr sie ausgedruckt) oder die kleine, die man zusammenkleben mußte.

Ich wünsche Euch viel Freude mir dem offenen Fahrgefühl !

Liebe Grüße

Ralf

RE: Twingo Faltdach Einbau Schablone, 04.07.2020 11:30

Servus Ralf,

ja wir haben deine Schablone verwendet. Wir haben sie in A4 quer verwendet, leider war es nicht so leicht die die Übergänge richtig hinzubekommen. Aber in Summe hat es bis auf mini Nacharbeiten sehr gut funktioniert. Vielen Dank fuer deine Arbeit und deine Mühe, das hat uns einiges an Zeit erspart!!

LG Gino

RE: Twingo Faltdach Einbau Schablone, 02.08.2020 15:41

Am Freitag wurde ein schon langer Wunsch war. garten_joe hat mir ein Faltdach in meinen R4 eingebaut.

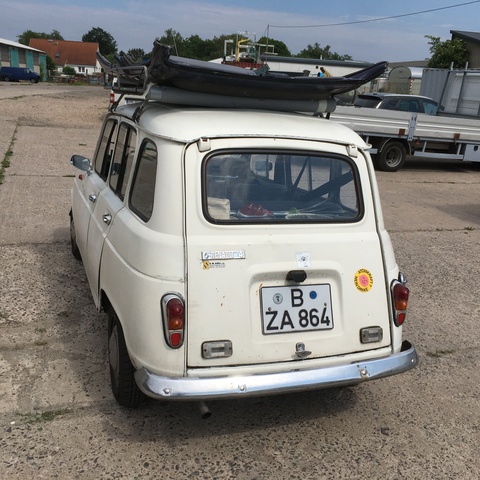

Vorbereitung: Ich hatte im Vorfeld den Himmel ausgebaut und ein Twingo-Faltdach gekauft. Dann bin ich mit dem Dach im Gepäck zu Detlev nach Speyer gefahren.

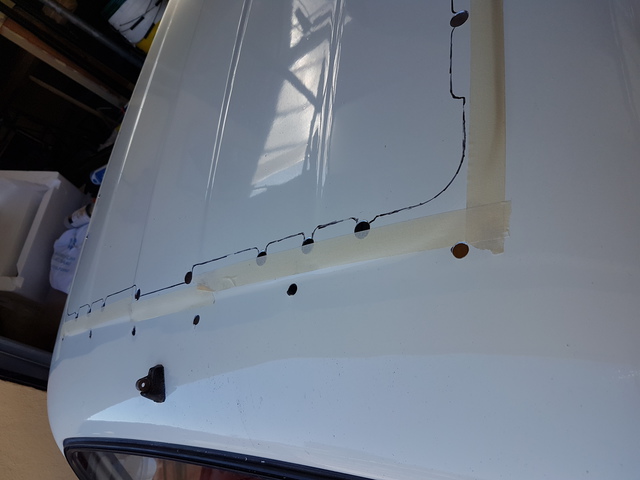

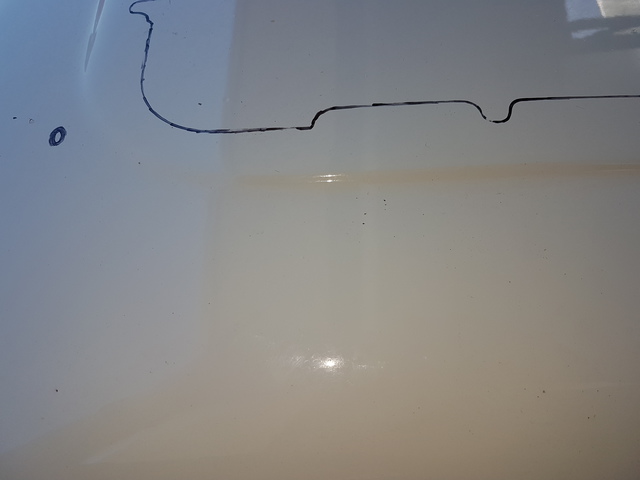

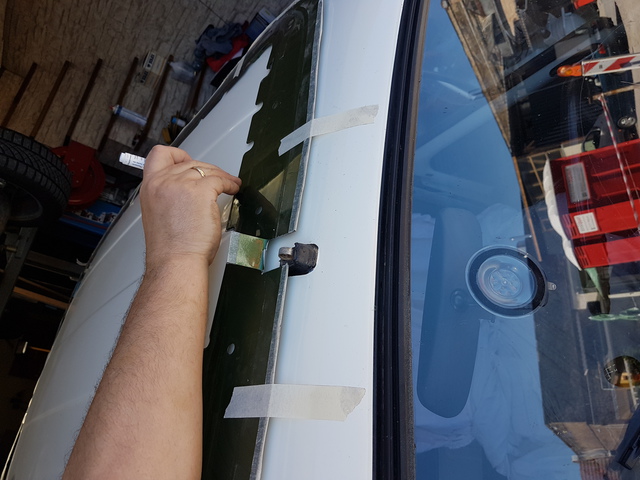

1. Schritt: Schablone auflegen und ausrichten, Umrisse auf das Dach malen.

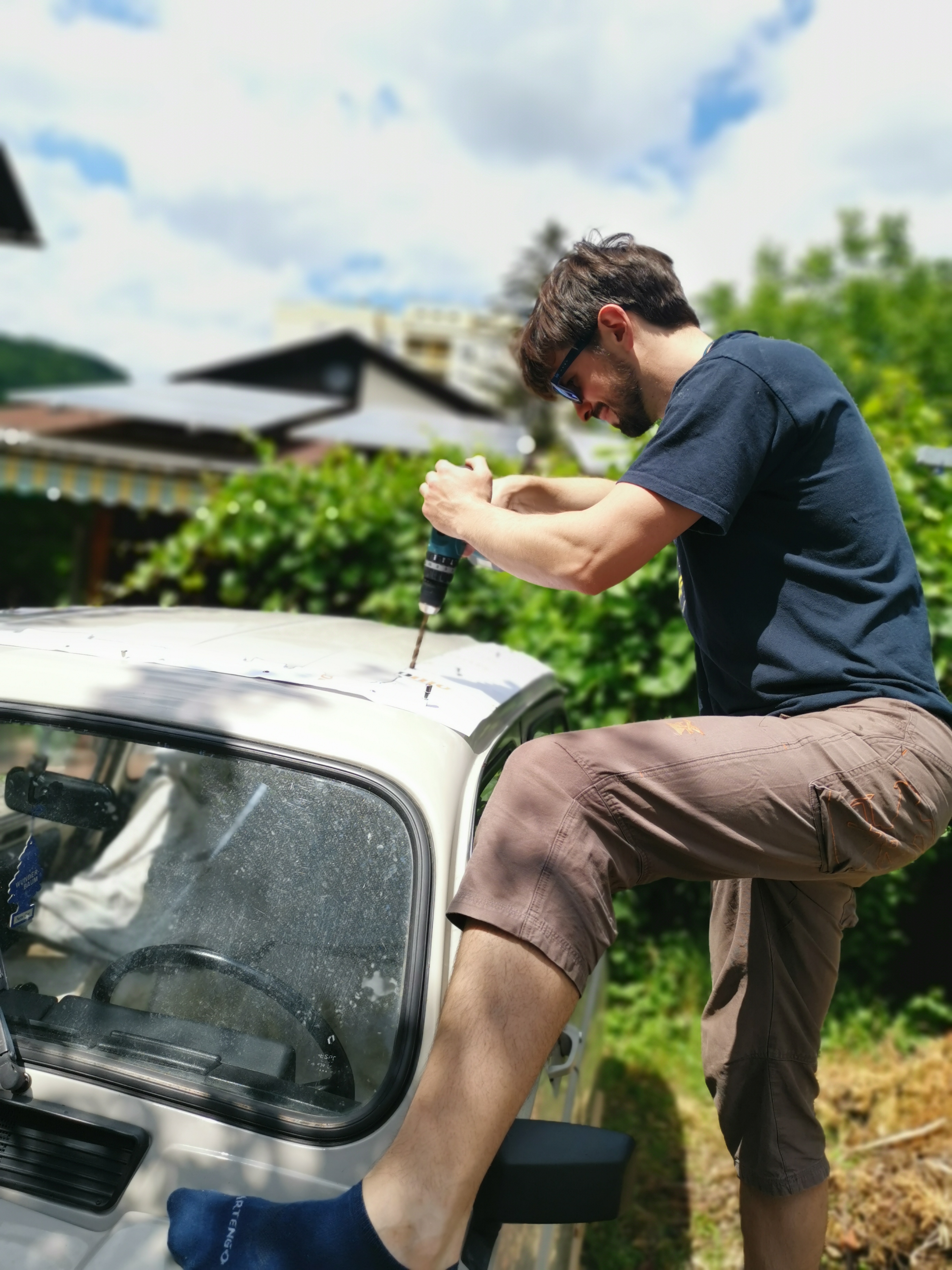

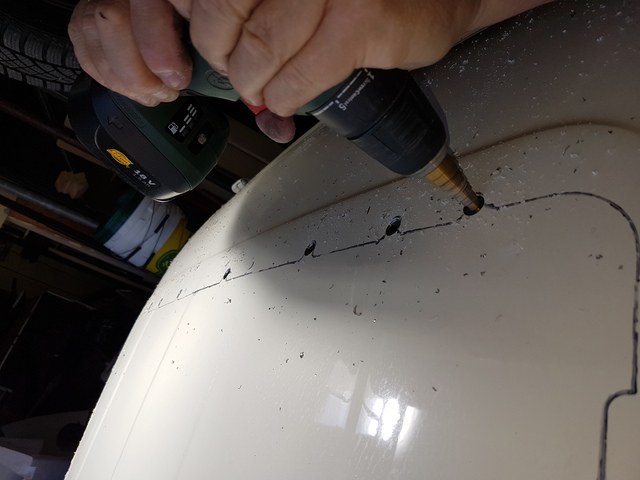

2. Schritt: Löcher bohren, erst kleinere Bohrer und dann mit einem Stufenbohrer. Vorsicht, die Löcher für die Spoilerschrauben nicht zu groß machen

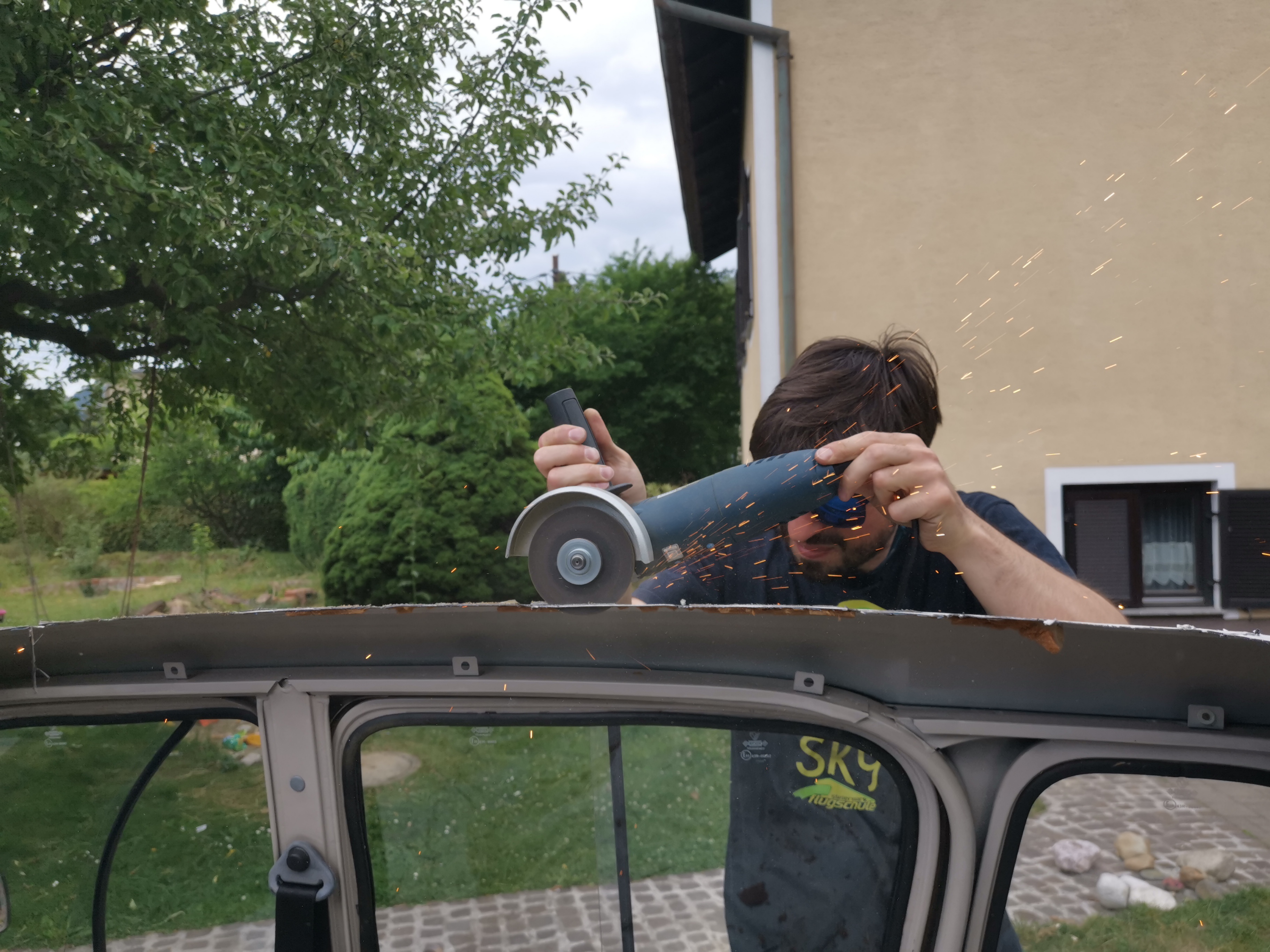

3. Schritt: Dach mit Stichsäge aussägen. Da wo wir zu knapp gesägt hatten, mussten wir mit einer Flex nachbessern.

4. Schritt: Dach auflegen und schauen ob alle Bohrlöcher passen. Hier mussten wir mehrmals nachbessern.

5. Schritt: Kanten entgraten und mit Rostschutz streichen. Vorne hat Detlev etwas wasserdichten Silikon aufgetragen.

6. Schritt: Leisten und Spoiler anschrauben.

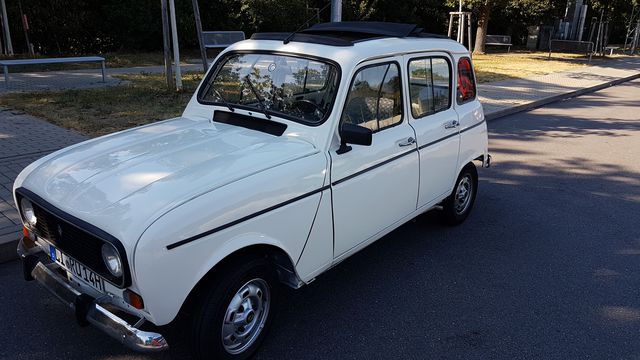

fertig.

Wir haben gemeinsam ca 3 Stunden für den Einbau des Daches benötigt.

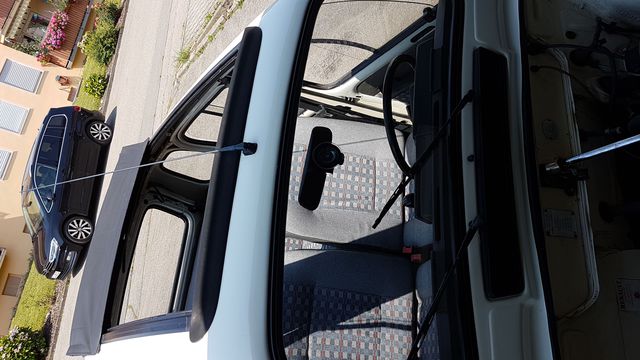

Auf der Heimfahrt:

Ich bin jetzt oben ohne unterwegs.
Herzlichen Dank nochmal an Detlev. Er wahrer Profischrauber

Uli
