Digitaluhr anschließen , 30.06.2024 19:37

Moin , ich habe bei meiner Freundin eine Uhr aus dem Amturenbrett ausgebaut die nicht angeschlossen ist. Leider ist kein Stecker vorhanden. Kann mir jemand die Belegung der 4 Pins erklären. Danke Grüße Olli.

RE: Digitaluhr anschließen , 30.06.2024 22:38

Ich tappe im dunkeln, weil draußen ist duster.
MachmaLicht, am besten mit Bilder.

RE: Digitaluhr anschließen , 01.07.2024 08:22

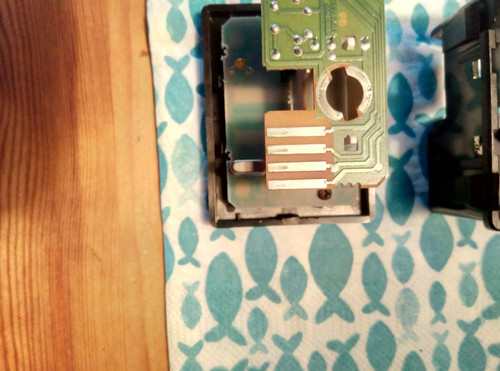

Ich habe das Gehäuse mal geöffnet, man sieht die vier Anschllüsse, wofür eigentlich ein Stecker vorgesehen ist. Ich wollte jetzt Kabel anlöten und alles dann anschließen.

RE: Digitaluhr anschließen , 01.07.2024 12:05

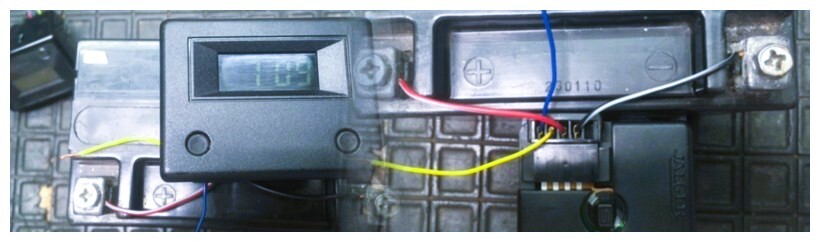

Hallo Olli, habe versucht deine Variante zu finden und angeschlossen.

Den 4ten Pin konnte ich auch nicht zuordnen, ob es fürs dimmen ist? (Edit!)

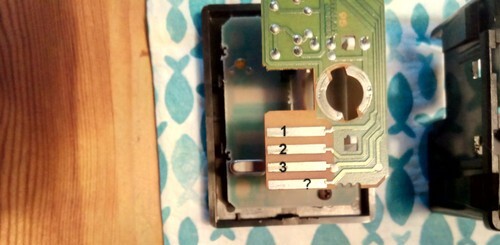

(1) Minus  -

(2) Dauer Plus  +

(3) Geschaltet Plus (Licht)  ++

(4) ?  EDIT: ist für Lichtdimmung

www.sprowi.at

Liebe Grüße Alois

RE: Digitaluhr anschließen , 01.07.2024 14:48

Danke für deine Mühe. Dann werde ich mich mal ans Löten machen.

Grüße Olli.

RE: Digitaluhr anschließen , 02.07.2024 15:02

Servus Olli,

bei mir liegt ein Schaltplan für die Uhr. Kann ich Dir per Mail gerne senden.

Gruß Paul

RE: Digitaluhr anschließen , 02.07.2024 16:28

Bei einigen RENAULT Digitaluhren wurde mit Einschalten der Zündschlüsselstellung Zubehör bzw. Zündung die Hintergrundbeleuchtung der Uhr eingeschaltet (z. B. Supercinq). Evt. ist ein Pin dafür vorgesehen? Weiß leider nicht, wie es beim R4 geregelt ist oder ob es unterschiedlich angesteuerte Digital-Uhren gibt.

RE: Digitaluhr anschließen , 02.07.2024 16:28

Hallo Pauli, die Uhr ist ja keine Raketentechnik, kannst du netterweise den Schaltplan auch hier einstellen, kriegts beim nächsten Treffen ein Bier
