Anhängerkupplung, 28.06.2021 10:02

Hallo.

ich möchte an meinen R4 eine AHK montieren.

Ich habe bereits die entsprechenden Treads gelesen. Nun möchte ich die Montage weder selbst machen noch meine

"Allgemein-Werkstatt" dran lassen, vorallem bei dem Thema Kontrollleuchte. Ich wohne in Landau . Wer kann mich

unterstützen , natürlich gegen Kostenausgleich. Ich komme auch gerne vorbei, sollte ja in einem Tag erledigt sein.

Gruß aus der Pfalz

Edmar

RE: Anhängerkupplung, 28.06.2021 11:28

Hallo Edmar,

eine Kontrolleuchte ist nicht (mehr) notwendig.

Wenn Du möchtest, komm mal richtung Freiburg, dann bauen wir zusammen das Ding dran.

Gruß

Thomas

RE: Anhängerkupplung, 29.06.2021 09:54

hallo Thomas,

ist zwar etwas weit von Landau, klingt aber trotzdem sehr gut. Vorab mal vielen Dank.

Wo soll ich die AHK bestellen ??

Gruß, Edmar

RE: Anhängerkupplung, 29.06.2021 10:14

hab Dir eine PN geschickt

RE: Anhängerkupplung, 01.07.2021 18:30

hallo T.Pucci,

habe deine PN erhalten, aber das Teil vom Franzosen sieht für mich doch recht seltsam aus...... wird im übrigen in Franreich für 80 Euronen vertickt.

Hat sonst aus dem erlauchten Foristen-Kreis keiner eine Idee wo ich so eine AHK herbekomme, oder seid Ihr alle in Urlaub oder was ???

leicht enttäuscht, aus der Pfalz

Edmar

RE: Anhängerkupplung, 01.07.2021 20:40

Hallo  Edmar,

ich habe meine AHK beim Herrn Schützenhofer gekauft.

Da du oben geschrieben hast, dass du dich etwas durchgelesen hast, war ich davon ausgegangen das diese Bezugsquelle kennst.

RE: Anhängerkupplung, 02.07.2021 11:54

hallo Bobby....,

hatte ich gelesen, war auf der Homepage von Schützenhofer, habe

keine gesehen, aber villeicht bin ich einfach blind.

Danke

RE: Anhängerkupplung, 02.07.2021 15:17

Welche AHK soll es denn seien, wenn die Bosnier-AHK des ‘Franzosen‘  nicht genehm ist?

Die Peka-AHK läßt sich am einfachsten am Auto befestigen, da sie nur zwischen Rahmen und Stoßstange geschoben wird und dann mit den vorhandenen Stoßstangenhalterschrauben befestigt wird. Zusätzlich werden noch 4 kleine  Blechschrauben (mit dem 8.ter Schlüssel!) von unten in den Rahmen geschraubt.

Die Westfalia-AHK wird zwar auch so mit dem Stoßstangenhalter verschraubt, darüberhinaus aber noch mit 4 weiteren Schrauben am Rahmen befestigt. Um den Rahmen dabei nicht zusammenzudrücken, müssen dafür aber zusätzlich 4 Hülsen in den Rahmen eingeschweißt werden.

Die Peka-AHK sieht besser aus und ist mit einer höheren Zuglast freigegeben, ihre Befestigung wirkt aber weniger vertrauenserweckend, als die der Westfalia-AHK.

Die alte 7-polige Steckdose ist leicht anzuschliessen: Je ein 3-adriges Kabel zu jedem Rücklicht.

Das Blickrelais muß getauscht werden, gegen eines mit einem weiteren Kontakt. Von diesem zusätzlichen Kontakt geht ein Kabel zu der AHK-Kontrollleuchte, die sich im Armaturenbrett der letzten Serie gut im vorhandenen Blindschalter unterbringen läßt. 10mm Loch hineinbohren, grüne Kontrollleuchte einstecken und den 2.ten Kontakt der Glühlampe mit Masse der Karosserie verbinden. Die Kontrollleuchte muß eine kleine Glühlampe alter Bauart seien, da das mit einer LED-Lampe NICHT funkioniert.

Das passende 12V Blinkrelais ist der 5-polige HELLA-Typ 4DM 003 460-02

RE: Anhängerkupplung, 03.07.2021 10:26

Ich habe vor einigen Jahren die Westfalia AHK bei ebay ersteigert. Und jetzt erst im Zuge meiner Renovierung/Restaurierung angebaut. Das mit den Hülsen stimmt, jedoch meine ich es sind nur 2 Hülsen und sie müssen auch nicht geschweißt werden. Der Holm wir auf einer Seite aufgebohrt, um die Stütz-Hülsen einzustecken. Die Anleitung für den Anbau der Westfalia AHK findet sich hier im Forum. Die Frage ist nur, wo findet man die Westfalia-AHK?

Ob man nun die Kontrollampe gesetzlich braucht oder nicht würde mich schon interessieren. Ich brauche sie nicht und würde gerne darauf verzichten. Bei neueren Autos (also meinen jedenfalls) wird das über die Blinkfrequenz geregelt. Wenn also der Stecker in der Dose der AHK steckt und das Blinklämpchen am Anhänger/Fahrradträger defekt ist, blinkt der Blinker mit doppelter Frequenz. Ich hatte auch schon einen Anhänger, wo statt dem 21W Lämpchen ein 10W Lämpchen verbaut war. Auch da hat die "Überwachung" angeschlagen.

Dass man ganz ohne die Überwachung auskommt bezweifle ich fast. Ein Bekannter von mir hat erzählt, dass es bei seinem neuen VW eine Rückrufaktion gab. Es musste eine neue Softwareversion eingespielt werden, weil ein Blinkerausfall (in diesem Fall LED-Blinker) nicht angezeigt wurde.

Herzliche Grüße,
Thomas

RE: Anhängerkupplung, 03.07.2021 11:42

Also mein Taschenrechner bleibt dabei, daß je 2 Hülsen für je 2 Rahmenholme insgesamt 4 Hülsen ergeben.

Da man bei einer gebrauchten Westfalia-AHK diese Hülsen zwangsläufig nicht mitbekommt, muß man sie sich von normalem Rundrohr abschneiden. Der Innendurchmesser muß so groß seien, daß sich anschließend eine Schraube M10 durchstecken läßt. Sollte die abgelängte Hülse etwas zu kurz geraten seien, fällt sie beim Anbau der AHK  in den Rahmen, wenn sie nicht vorher eingeschweißt wurde.

RE: Anhängerkupplung, 04.07.2021 11:15

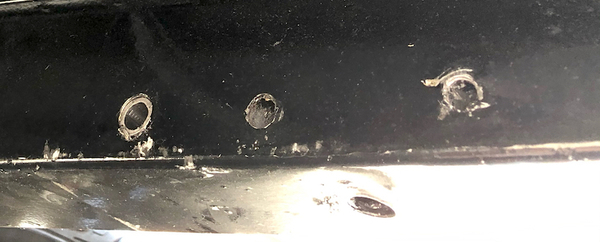

4 Hülsen sind es auch laut Westfalia-Anleitung. Und ich habe definitiv nur 2 drin, habe gerade die Bilder angeschaut. Dem muss ich wohl nochmal nachgehen ...

Angefertigt habe ich die Hülsen aus 14x2 Stahlrohr. Und scheinbar lang genug, denn reingefallen ist mir zum Glück keine der (zwei) Hülsen trotz mehrfachen Montierens/Demontierens.

RE: Anhängerkupplung, 05.07.2021 12:31

hallo Erwin,

" Bosnier-AHK des ‘Franzosen‘  nicht genehm ist?" ... ist vielleicht der falsche Ausdruck, ich habe gelesen , die wäre nicht passgenau ????

"Die Peka-AHK läßt........ihre Befestigung wirkt aber weniger vertrauenserweckend" ?????

"Westfalia-AHK."........wo bekomme ich das teil her ??ß

RE: Anhängerkupplung, 06.07.2021 08:08

Ruf den Hr. Schützenhofer einfach an. Das ist immer einfacher und zuverlässiger :-)

RE: Anhängerkupplung, 07.07.2021 09:09

Hallo,

habe ich gemacht... und bestellt.

Ist zwar nicht auf Lager, aber erbesorgt mir eine

RE: Anhängerkupplung, 07.07.2021 16:27

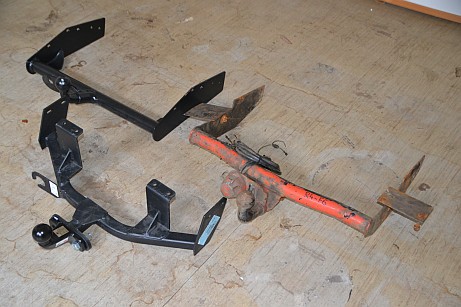

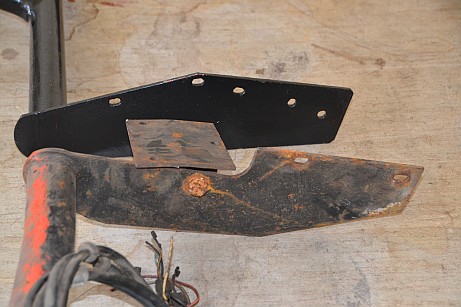

Die Fotos zeigen die normale Westfalia-AHK für die Limousine und den F4, die Westfalia-AHK für den F6 (hellrot) und die Boisnier-AHK, die u. a. auch ‘der Franzose‘ als Neuteil vertreibt.

Erkennbar ist der Unterschied zwischen den beiden Wesfalia-AHKs im Aufbau und in der Befestigung. Bei der normalen schwarzen Westfalia-AHK sind die beiden mittleren oberen Löcher diejenigen, durch die die Stoßstangenhalterschrauben gesteckt werden.

RE: Anhängerkupplung, 09.07.2021 13:38

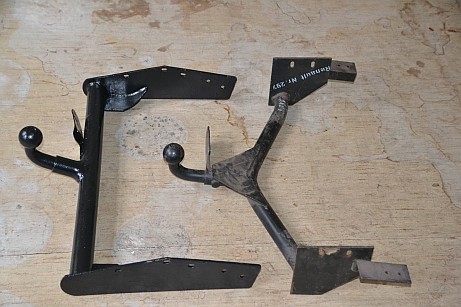

Das Foto zeigt die normale Westfalia-AHK links neben der Peka-AHK rechts.

Die formschönere Peka-AHK ist simpel befestigt, sie hat aber als einzige AHK eine Freigabe für 800 kg Zuglast.

RE: Anhängerkupplung, 18.08.2021 15:05

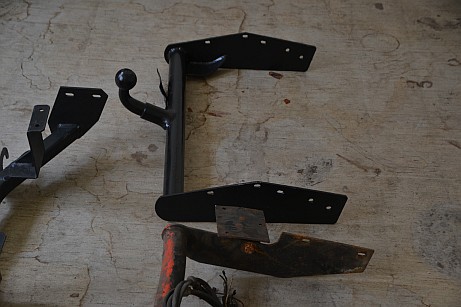

Das Foto zeigt die, neben Westfalia und Peka, dritte deutsche AHK für die R4 Limousine und den F4, vom Hersteller Oris. Die Art der Befestigung ähnelt der des frz. Herstellers Boisnier.

RE: Anhängerkupplung, 19.08.2021 16:02

Hallo,

ich habe bereits im Mai beim Schützenhofet so ein Teil bestellt.

Bis jetzt hat er sich leider noch nicht gemeldet.

Vielleicht sollte ich ihn mal anrufen

RE: Anhängerkupplung, 02.03.2022 12:04

Hallo,

ich möchte den Tread nochmals hoch holen.

Leider warte ich immer noch auf die AHK die ich bei Schützenhofer bestellt habe.

Kann mir irgendjemand weiterhelfen ????? Ich bräuchte das Teil im Frühjahr......

Gruß, Edmar

RE: Anhängerkupplung, 03.03.2022 10:45

Hallo,

Helfen kann ich erstmal nicht, aber ich hab im letzten Sommer auch eine AHK nachgerüstet.

Die vom Franzosen war nach einer Woche da!

ich kann übrigens nur sagen, dass die schon ganz gut gepasst hat und problemlos zügig montiert war!

Grüße,

Marco

RE: Anhängerkupplung, 04.03.2022 11:41

Danke für die Antwort.

Vielleicht sollte ich Not gedrungen doch beim Franzosen einkaufen

RE: Anhängerkupplung, 17.03.2022 18:01

Hier verkauft jemand wieder eine Westfalia AHK falls du noch eine brauchst Renault R4 Westfalia Anhängekupplung mit Typschild in Altona - Hamburg Ottensen | Ersatz- & Reparaturteile | eBay Kleinanzeigen (ebay-kleinanzeigen.de)

Gruß Michael

RE: Anhängerkupplung, 18.03.2022 00:58

Die oben angebotene AHK aus HH ist nicht für den R4, sondern für den R6 und den Rodeo.

RE: Anhängerkupplung, 18.03.2022 11:08

vielen Dank für Eure Unterstützung......

Ich habe das Teil hat schon vor einiger Zeit beim Schützenhoffer bestellt.

Die Hoffnung auf die Lieferung ist nach wie vor da......... die Hoffnung stirbt zuletzt

RE: Anhängerkupplung, 18.03.2022 21:03

Wo ich hier geschrieben habe hatte die Anzeige leider noch keine Bilder

Gruß Michael

RE: Anhängerkupplung, 06.04.2022 09:34

---

fasteddy:

vielen Dank für Eure Unterstützung......

Ich habe das Teil hat schon vor einiger Zeit beim Schützenhoffer bestellt.

Die Hoffnung auf die Lieferung ist nach wie vor da......... die Hoffnung stirbt zuletzt

---

fasteddy: Siehe PN.

RE: Anhängerkupplung, 14.08.2024 12:21

Hi,

ich hole diesen älteren Thread mal hoch mit zwei Fragen zur Boisnier-AHK:

• hat der Schützenhofer zwischenzeitich geliefert? Sprich: kann man bei ihm bestellen?
• Bei Ebay.fr finde ich die Boisnier-AHK nicht mehr, nur noch eine, die ganz anders aussieht.
  Kennt jemand neben Franzose und Schützenhofer (wenn er denn liefert) andere aktuelle Bezugsquellen?

Viele Grüße
Wolfgang

RE: Anhängerkupplung, 14.08.2024 18:58

Salü!

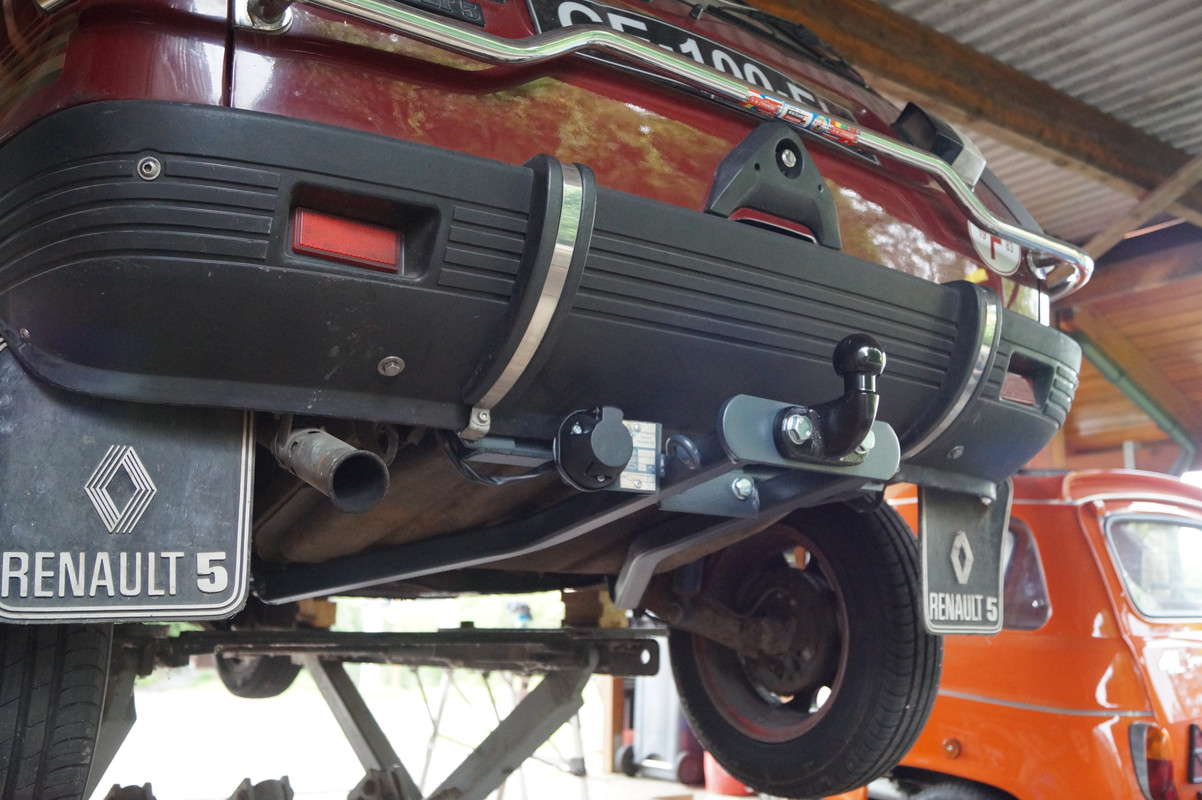

Hab heute meine AHK von BOSNIER installiert... macht jedenfalls einen soliden Eindruck!

Eine AHK von BOSNIER für den R4 kann man hier erwerben.

MrG, RF

RE: Anhängerkupplung, 14.08.2024 19:17

hallo Wolfgang,

es funztwieder ,  mein Tread im Forum nicht.....

Also Schützenhofer hat geliefert, das Teil ist eingebaut und unbenutzt !!!!!

Aber ansonsten alles bestens, man muss den schützenhofer halt etwas nerven, dann klappt das schon.

Ist immer auch ausgesprochen freundlich.

Gruß aus der Pfalz , Edmar

RE: Anhängerkupplung, 14.08.2024 19:20

zum Glück ist der R4 nicht so "kompliziert" wie mein Umgang mit dem Internet.

Liegt wohl am Alter

RE: Anhängerkupplung, 30.08.2024 19:16

Hallo,

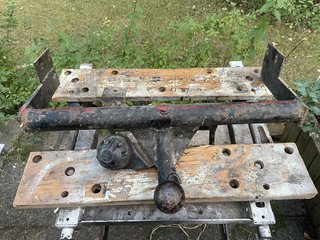

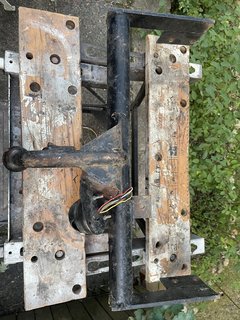

mir ist neulich diese Jugoslawische AHK zugeflogen, die ich morgen mal zum Spass montiere.

Für den Fall, dass ich das Ding legalisieren möchte, brauche ich aber ein paar Infos.
Sollte jemand von Euch was darüber wissen, würde mich das freuen. Ansonsten kommt das Ding nur bei Bedarf dran. An meinem Volvo habe ich auch eine nicht eingetragene Westfalia, aber da steht wenigstens der Fahrzeugtyp auf der Plakette und schon hat es beim TÜV bereits mehrfach nicht gestört.

Grüße,

Alex

Edit: Die Kupplung war ein Reinfall, sie passt nicht (Ersatzrad-Haken im Weg). Anscheinend gab es in Jugoslawien einen anderen Reserveradhaken.

Grüße, Alex

RE: Anhängerkupplung, 01.09.2024 09:34

Hallo,

kann es sein, dass die Jugo-R4 einen anderen (oder keinen) Sicherungshaken für das Ersatzrad haben? Bei mir ist das im Weg und ich kann die Kupplung so nicht montieren. Zur Not kommt die Kupplung vor dem TÜV wieder ab und der Zusatzhaken wieder dran weil die Doppelsicherung des Ersatzrads hier Pflicht ist. Oder bin ich auf dem Holzweg und die Kupplung kommt gar nicht gemeinsam mit der Stossstange ans Auto, sondern weiter hinten mit Zusatzbohrungen? Über einen Hinweis/Tipp würde ich mich freuen.

Grüße, Alex

RE: Anhängerkupplung, 01.09.2024 10:50

Hallo,

meines Wissens ist der Reserveradhaken eine deutsche R4-Spezialität, andere Länder kennen diese Doppelsicherungspflicht nicht.
An meinem Frankreich-Import ist kein Haken verbaut, hat den Tüv in 14 Jahren nicht gestört.

Grüße
Wolfgang

RE: Anhängerkupplung, 01.09.2024 19:02

In den 80ern kannten alle Prüfer den R4 sehr gut, ohne die federnde Zusatzsicherung oder mit festgerostetem Haken gab es keine Plakette. Ich weiss nicht mehr, wie viele dieser dämlichen Dinger ich bei Renault gekauft habe in der Zeit, als wir unser Studium mit "R4 durch den TÜV schweissen" beifinanziert haben. Die Dinger waren glaube ich mit sofort mitdrehenden Käfigmuttern in den Querträger eingesetzt, sie zu entfernen war extrem lästig, die neuen Sicherungen dann anzubringen auch. Ich glaube, wir brieten die Neuteile dann meist mit ein paar hässlichen Schweisspunkten an den Querträger.

Heute wissen die Prüfer nicht mehr, dass der Zusatzhaken in Deutschland "unbedingt sein muss", nach meiner Erfahrung interessiert es nicht mehr. Wenn nicht mehr funktionstüchtig sollte die Zusatzsicherung natürlich entfernt werden, um Argwohn beim Prüfer zu vermeiden.

RE: Anhängerkupplung, 21.01.2025 07:36

Heje ^^
Soo, jetzt hänge ich mich mal an das Thema an, ich suche langfristig eine AnhängerKupplung für einen spanischen F6.
Da müssen Papiere/Betriebsgenehmigung vorhanden sein und das im besten Fall auf spanisch *lach*  Ja, ich weiss.

Vieleicht hat Fasa da ja ne Idee und mag sich hier reinhängen, oder irgend jemand anderes? Macht Thornthope noch was in Spanien?
Na ja ich war lange nicht mehr hier und bin nicht aktuell. Ist eigentlich nen Neuanfang.

Falls irgendwer noch in Spanien auch in Sachen R4 unterwegs ist ???
Oder mit Einem? Auch um Station zu machen oder für Unterststützung im Raum Almeria kann ich mich anbieten.
(Das sollte ich noch woanders in nem passenden Thema schreiben. Ich schau gleich mal.)

 Viele liebe Grüsse an euch alle und immer ne Handbreit Sprit im Tank
                              wünscht Cris

RE: Anhängerkupplung, 22.01.2025 08:56

Salü Cris12!

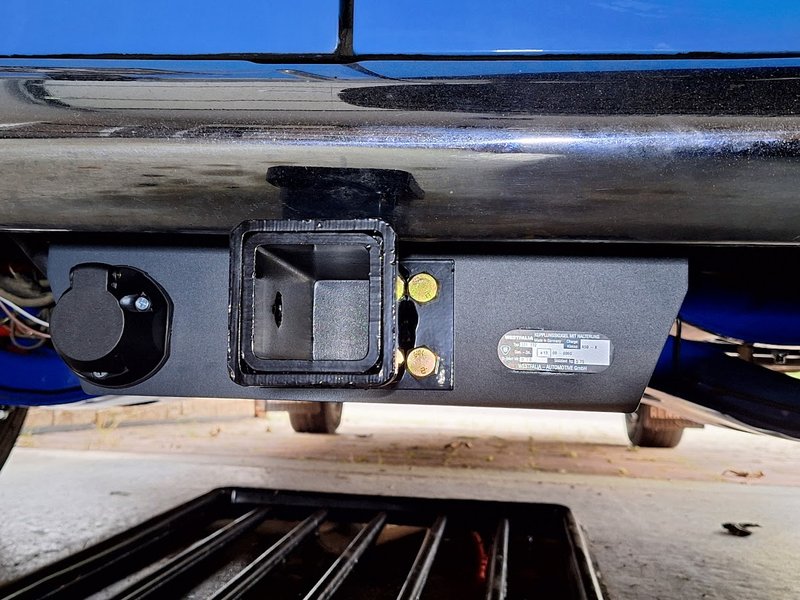

Warum hat die selbstgebaute abnehmbare AHK meiner Estafette eine Prüfplakette?

Ich vergebe einfach eine Nummer bzw. lasse Plaketten bzw. Aufkleber anfertigen, fahre zum TÜV und lasse alles eintragen.

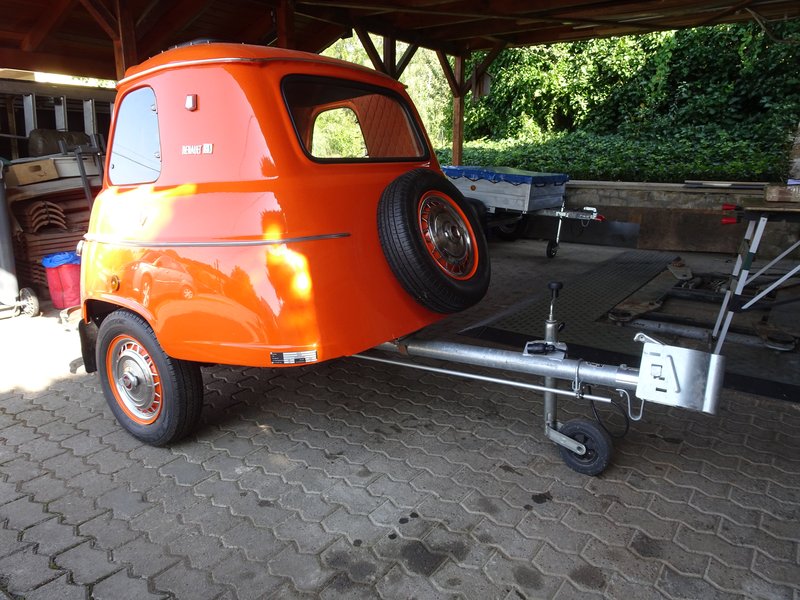

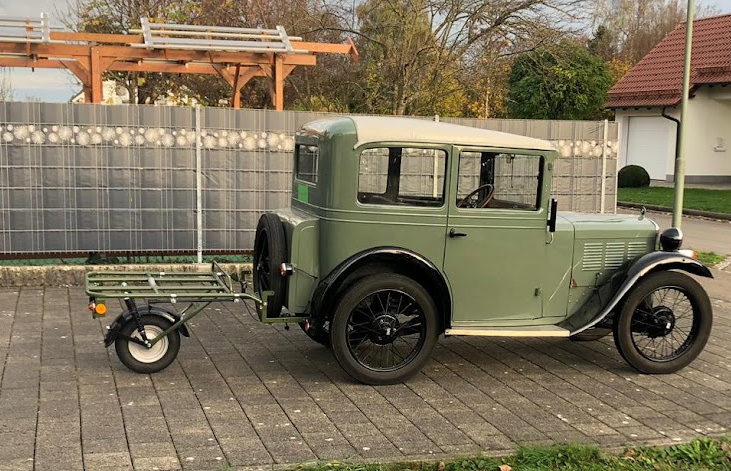

So wie auch in diesem Fall... Bau eines Anhängers (Monoroue) und AHK (bzw. Chassisverlängerung) für eine BMW Dixi...

Oder der Eigenbau eines Anhängers...

Manchmal darf man nicht allzuviel überlegen, um sein Ziel zu erreichen!

MrG, RF

RE: Anhängerkupplung, 24.01.2025 08:05

Ja ja, mach mich ruhig neidisch ^^
Aber die Spanier sind noch deutscher in der Beziehung als wir. Und bei Tüv Sachen horribele
Die Kosten für eine Ingenieurs Anerkennung und erstellung einer Betriebserlaubniss liegen so bei 300-500€
Und ich weiss nicht genau wie wo was und so weiter^^
Da versuche ich erstmal den anderen Weg.
Vor allem da ich Zeit habe und nen Kangoo der erstmal für die Anhänger zuständig ist.
  Alles liebe  Cris

RE: Anhängerkupplung, 02.02.2025 07:45

Hab eine gefunden für 50€  , allerdings 500km weit weg.

Und jetzt probiere ich mal Bilder einzustellen, mal sehn was passiert^^
Bildgrösse ist 39kb als jpg
Ah, als Link klappt es schon mal, als Bild zeigt es ein zerbrochenes an.
Ich les nochmal nach im Bilder Thema.

Jetzt klappts .. jippie
