Querstabilisator Geräusche, 18.04.2025 23:10

Hallo zusammen,

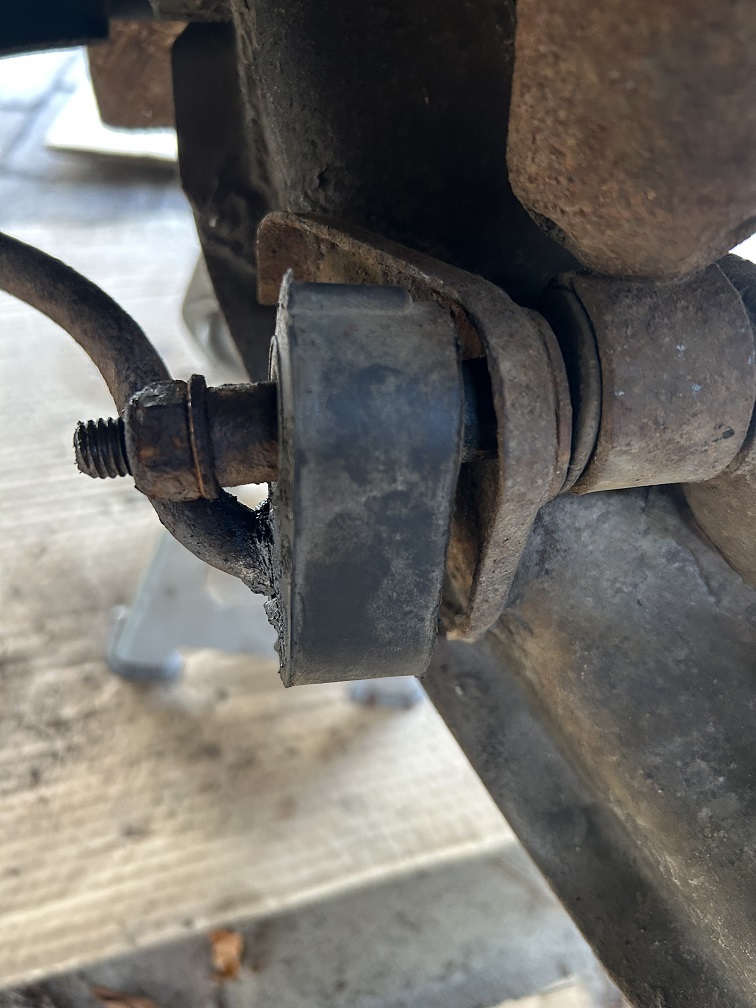

unser TL macht knackt beim Einfedern vorne links. Ich habe als Ursache den so genannten "Querstabilisator" ausgemacht.In manchen Fahrsituationen z.B. in Rechtskurven oder beim Ein- und Ausfedern knackt er unangenehm laut, das ganze klingt ungesund. Einen wirklichen Fehler konnte ich mit meinem laienhaften Auge nicht erkennen, aber irgendwie sieht das Gummilager in dem der Stabilisator endet nicht so aus als wäre es richtig positioniert. In unserem Handbuch (So wirds gemacht) ist eine Zeichnung auf der das Gummilager eher mit Abstand zum Stossdämpferauge sitzt. Ich versuche mal ein Bild anzuhängen, verbunden mit der Frage ob das so richtig ist.

Viele Grüße, frohe Ostern und vorab schon mal vielen Dank für eventuelle Tipps.

Babsch aus Marburg

https://www.directupload.eu/file/d/8893/qbizrj8k_jpg.htm

RE: Querstabilisator Geräusche, 18.04.2025 23:14

Neuer Versuch mit Bild, ich hoffe jetzt klappts

Gruß Babsch

RE: Querstabilisator Geräusche, 18.04.2025 23:24

näxter Versuch

RE: Querstabilisator Geräusche, 19.04.2025 00:17

Hallo Babsch,

ja, das hast Du richtig erkannt, der Gummi ist falschrum auf den Stabi gesteckt worden!

Die Nylonbuchse, die bei Dir zur Mutter des Stoßdämferbolzens zeigt (nach hinten in Fahrtrichtung), muss nach vorne richtung unterer Querlenker, bzw. Stoßdämpfer schauen!

Original sind die Gummis auf den Stabi aufvulkanisiert, aber mit detwas Gewalt und Geduld bekommt man den, bei ausgebautem Stabi, schon vom Stabi runter, und andersrum wieder drauf. Dadurch hat der Gummi einen Abstand (die Länge der aus dem Gummischauenden Nylonbuchse) zum Querlenker.

Viel Erfolg beim Umbau,

Gruß ziegwolf

P.S.: Ist das bei Deinem R4 auf beiden Seiten so?

RE: Querstabilisator Geräusche, 19.04.2025 01:10

Oha!

Danke für die Antwort. Die Nylonbuchse hat ein schrauber montiert. Dem ist wohl ein Fehler unterlaufen. Wie kann ich das lösen? Muss ich den kompletten stabi abnehmen? Wenn ich das los habe, wie baue ich es richtig zusammen?

Ich hebe das Auto also mittig an, so das beide Räder entlastet sind. Räder runter, stabi abschrauben und dann?

Sorry, bin da etwas unbedarft, üblicherweise schraube ich an Mopeds, die haben solche Teile nicht.
Gruss babsch

RE: Querstabilisator Geräusche, 19.04.2025 12:01

meine Abfolge zum Stabiausbau sieht in groben Zügen so aus:

Radmuttern anlösen
aufbocken
Räder runter
Muttern Querlenker abschrauben
Muttern Stabihalter dito (geht am bestern mit ‘ner 11er Langnuß)
mit ‘nem kleinen Kuhfuß Stabi aus seiner Halterung drücken, die Bügel bleiben gerne am hinteren Bolzen hängen
Gummi(s) abziehen (die sind nicht auf den Stabi vulkanisiert)
Montage geht leichter mit Talkum oder Rossmanns Gleitmittel
Bei Rückmontage erst auf die Bolzen stecken, dann vermitteln, die Haltebügel anwinkeln und erst auf die hinteren Bolzen schieben
komplett hochdrücken geht am besten mit ‘nem Stempelwagenheber

Edith sagt: stell deine Sekundärliteratur ins Regal und zieh dir hier das MR175. Das ist die einzig wahre R4-Bibel.

RE: Querstabilisator Geräusche, 19.04.2025 13:05

Hallo und vielen Dank für die Anleitung,

leider bin ich zu unerfahren in der Autoschrauberei um alles zu verstehen, sorry. Wenn euch meine Fragen zu blöd sind, einfach nicht antworten.

Ich habe verstanden, dass das Gummilager am Stabi falsch positioniert ist. Kann ich es (nach Lösen der Stabilager) auf der Nylonbuchse in eine andere Position (vermitteln schreibt R4D4) schieben?

Wenn das stimmt, müsste es doch reichen wenn ich die Räder abnehme, die beiden Stabilager abschraube und dann die Gummis korrekt positioniere?

Ich verstehe nicht wie ich die Gummis umdrehen soll und was das für einen Effekt hat. Außerdem ist mir nicht klar welche Muttern mit "Muttern Querlenker abschrauben" gemeint sind (sorry, meine Motorräder haben keine Querlenker)

Das MR 175 habe ich auf dem Rechner, im Kapitel H habe ich zum Thema Querstabilisator nix gefunden. Ich fürchte, das ist zu einfach für den Profischrauber. Es wird ja auch nicht erklärt wie man eine Mutter abschraubt (wobei ich das kann)

Gruß und nochmal vielen Dank

Babsch

RE: Querstabilisator Geräusche, 19.04.2025 13:12

RE: Querstabilisator Geräusche, 19.04.2025 13:36

Hallo Babsch, am Bild von dir schaut es aus als würden die Metallbuchsen fehlen….

Der Mechaniker der das Damals verbaut hat muss aber schon sehr alt sein, nach den Verrostungen zu urteilen

RE: Querstabilisator Geräusche, 19.04.2025 14:42

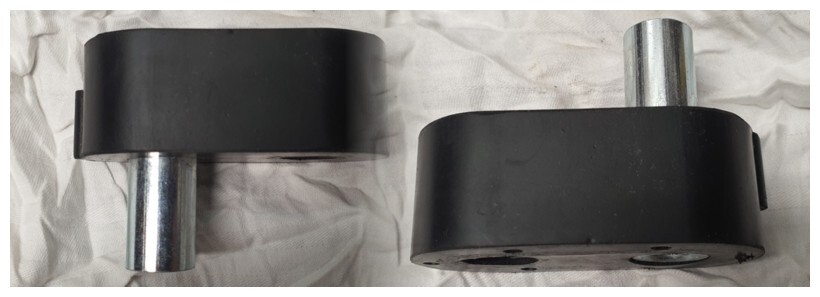

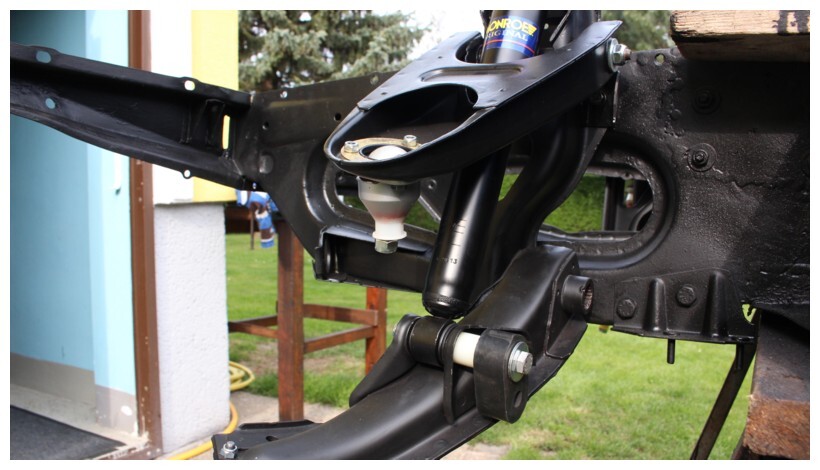

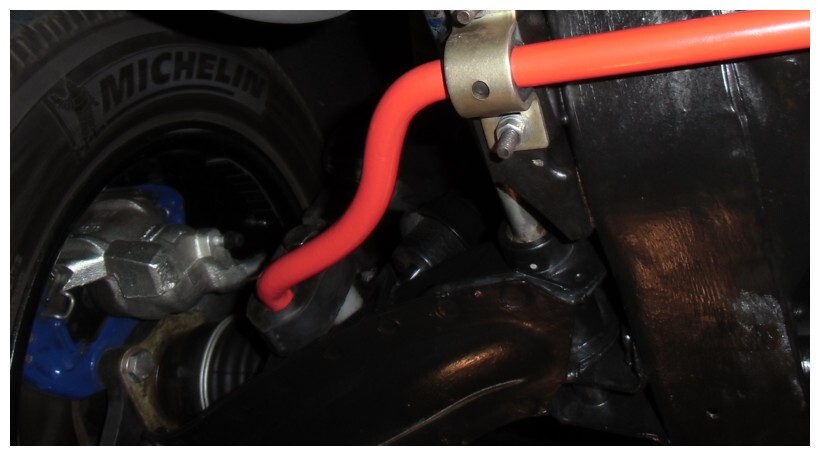

Manchmal sagt ein Bild mehr als tausend Worte .
Danke dir!

von metallbuchsen weiß ich nichts. Ich nehme die Chose mal auseinander dann melde ich mich wieder.

Gruß babsch

RE: Querstabilisator Geräusche, 19.04.2025 21:38

Geschafft,

war einfacher als erwartet, dank eurer Tipps und Fotos hatte ich keine großen Probleme. Vielen Dank dafür.

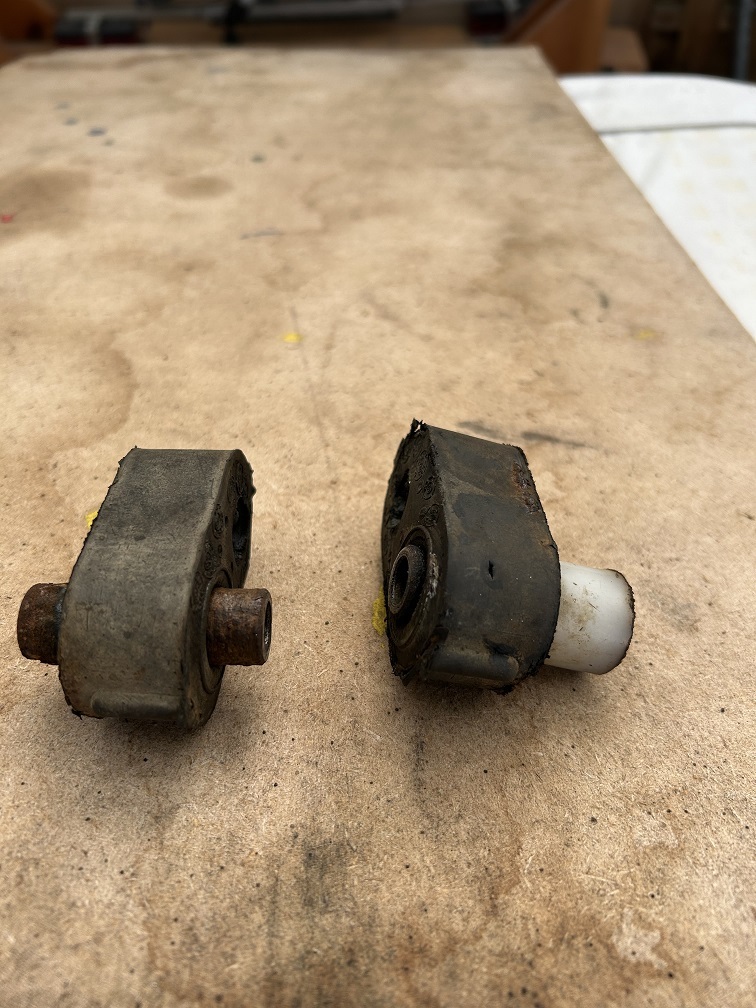

So sehen meine beiden Stabigummis aus:

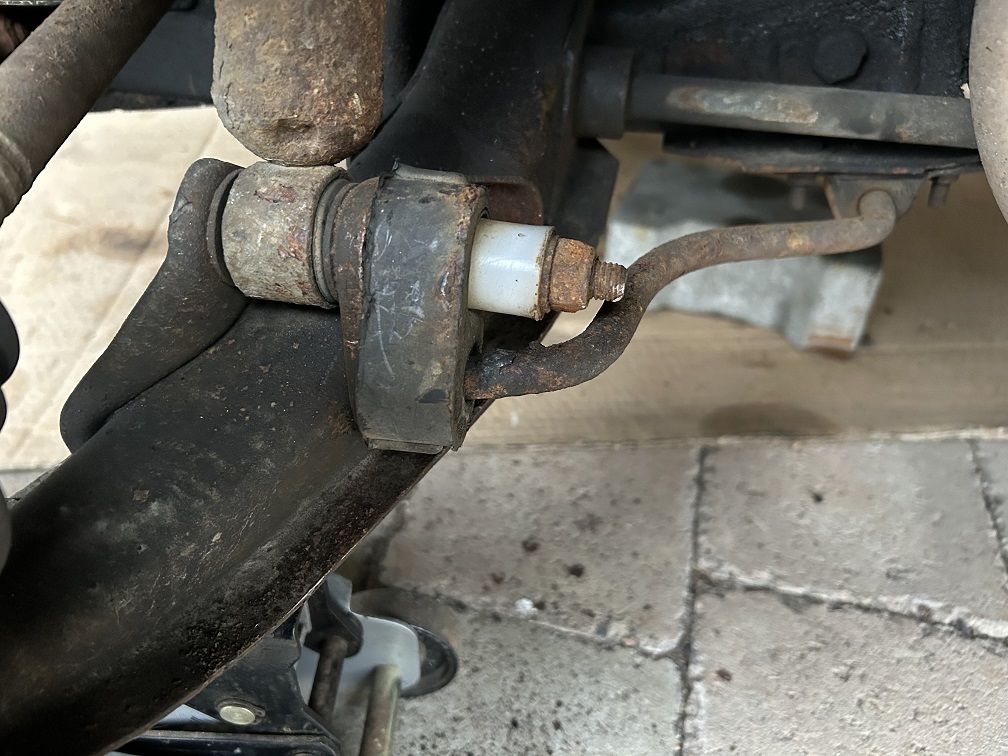

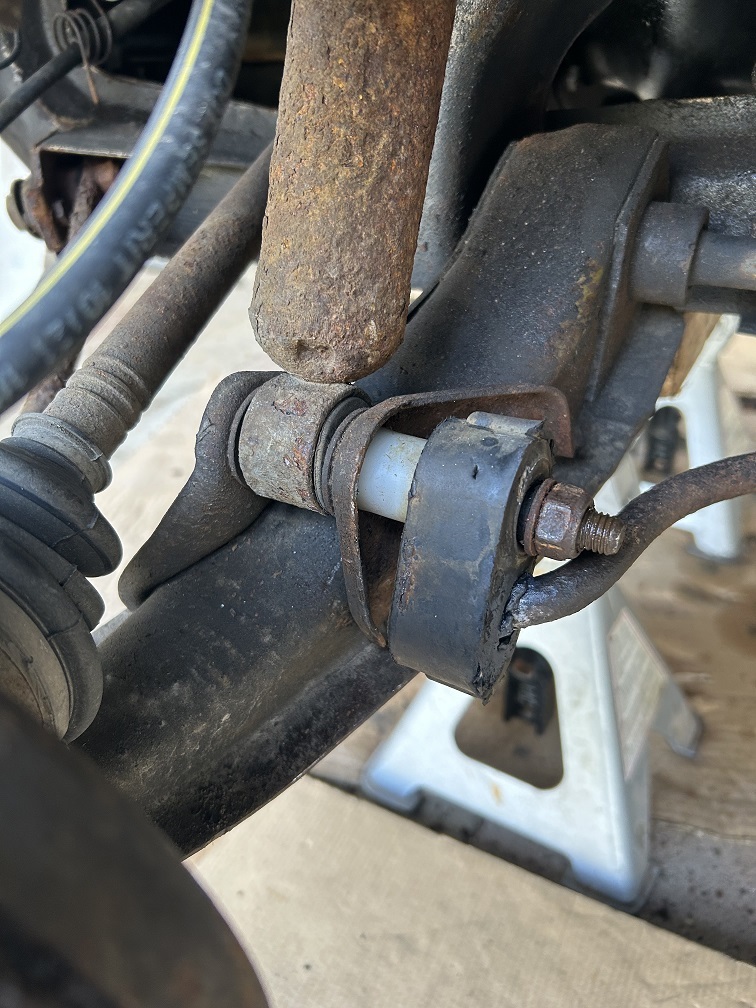

Und so habe ich sie dann eingebaut:

Ich gebe zu, neuwertig sind die Dinger nicht, eher ordenntlich gebraucht. Unser Autochen wird im Winter täglich für den Weg zur Arbeit genutzt - das macht sich dann bemerkbar.

Viele Grüße

Babsch

P.S.: wenn ich was falsch gemacht habe, freue ich mich über Hinweise

RE: Querstabilisator Geräusche, 19.04.2025 23:04

Nö, sieht erstmal gut aus, das ganze.
Einzig für die rechte Seite würd ich mir ‘nen Nylonbuchsenplatzhalter besorgen und bis dahin das Gummi weiter nach hinten drücken.
Und jetzt, wo du‘s geschafft hast, brauch ich meine grob gefasste Anleitung wahrscheinlich nicht weiter präzisieren, oder?

RE: Querstabilisator Geräusche, 20.04.2025 10:33

Nee, brauchst du nicht machen 😁

Genieß die Sonne!

vielen Dank und viele Grüße

babsch

RE: Querstabilisator Geräusche, 20.04.2025 18:21

Hallo Babsch

bei der Gelegenheit.... die Antriebswelle. Das Ende des Balges sollte über die beiden Riefen reichen

So laufen die einzelnen Segmente viel zu eng und reiben aneinander.

Der Stoßdämpfer ist eine Sehenswürdigkeit, sollte es immer noch knacken dann den mal prüfen.
